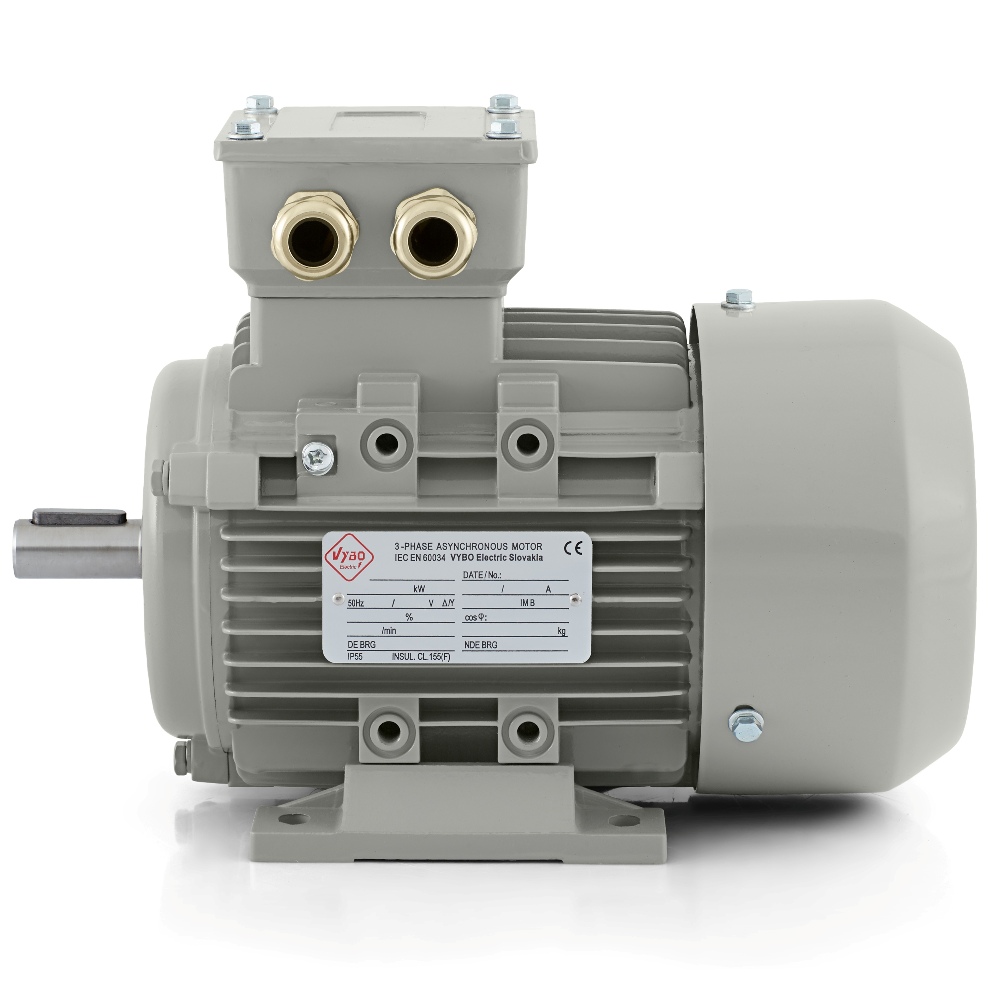

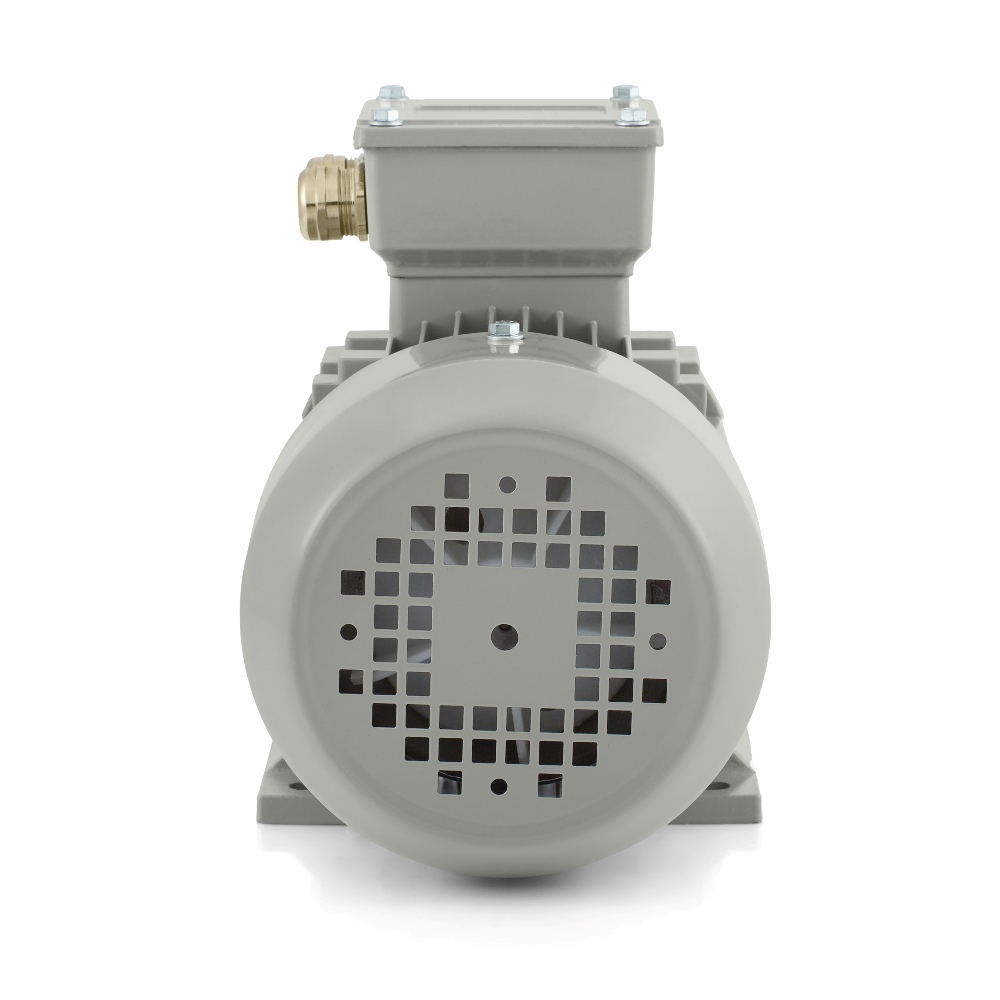

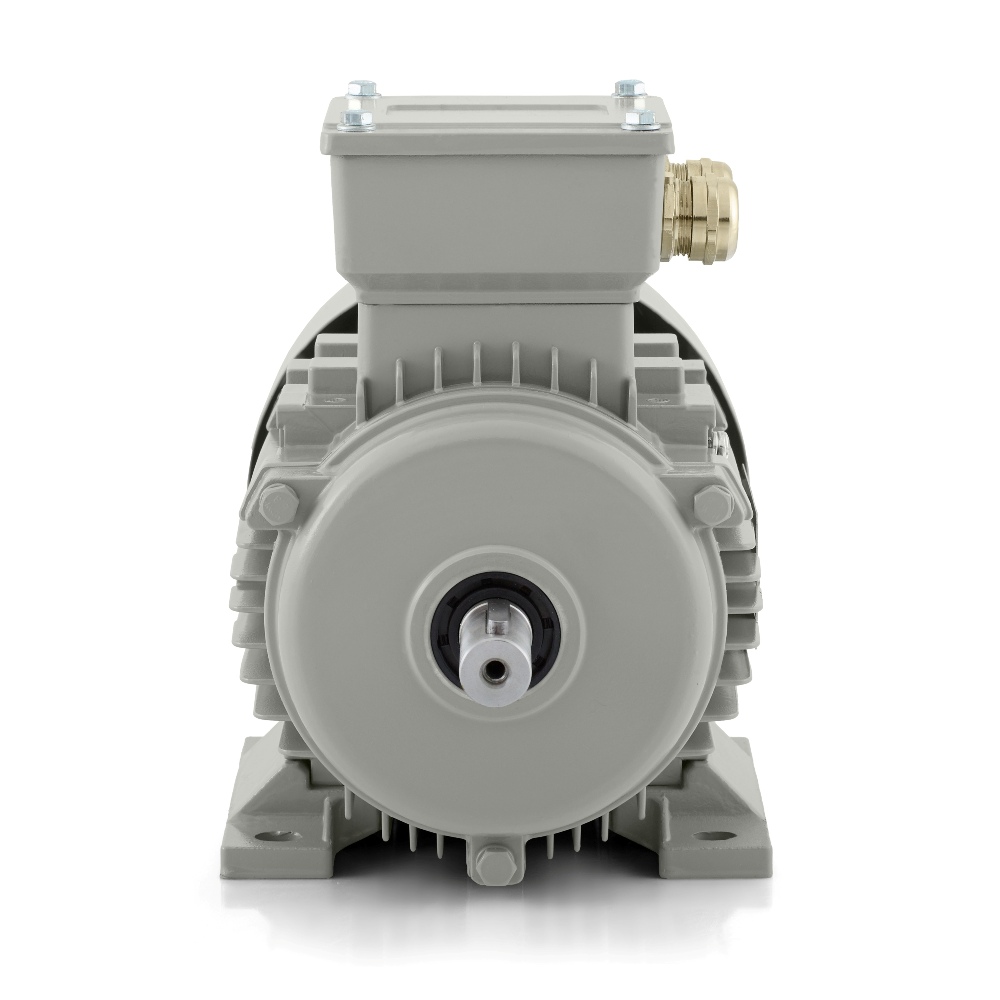

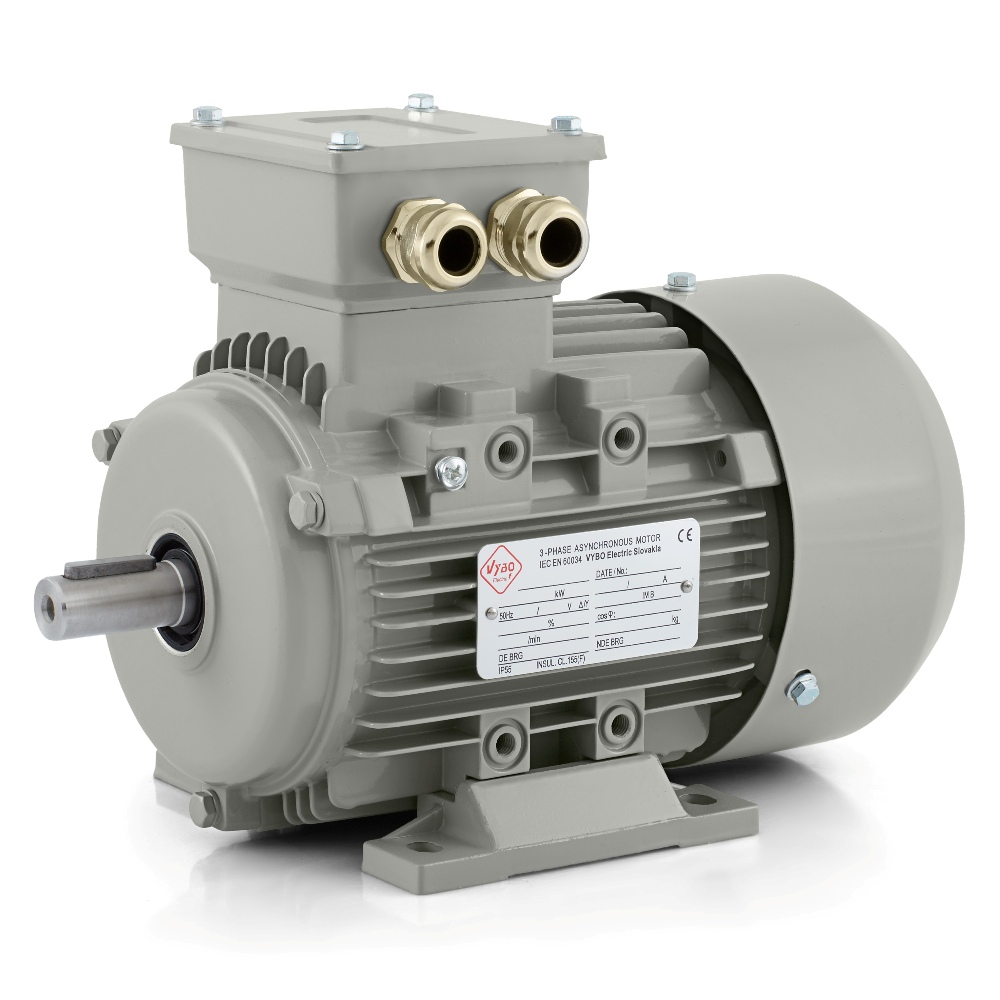

Trefas elmotor: 1AL-561-4, 0,06 kW
| Grundläggande tekniska data | |
| Motortyp | 1AL-561-4 |
| Märkeffekt (kW) | 0,06 |
| Ramstorlek (mm) | 56 |
| Antal poler | 4 |
| Märkvarvtal (varv/min) | 1300 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 230/400 |
| Anslutning | △/Y |
| Märkström 230 V (A) | 0,38 |
| Märkström 400 V (A) | 0,22 |
| Verkningsgrad vid 100 % belastning (%) | 56 |
| Effektfaktor vid 100 % belastning | 0,7 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2,1 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 4 |
| Rotorns tröghetsmoment (kg·m²) | 0,0003 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2,8 |
| Kabelförskruvningar | 2-M20X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | +65°C |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 220*130*175 |
| Förpackningsvikt (kg) | 4 |
| Lager och smörjning | |
| DE/NDE-lager | 6201-2Z/6201-2Z |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
Elmotor 1AL-561-4 för kompakta drivningar inom industrin
Elmotor 1AL-561-4 ur serien 1AL OPTIMAL är en trefas asynkronmotor med en effekt på 0,06 kW, märkspänning 230/400 V, triangel/stjärna-koppling och 4-poligt utförande. Vid en frekvens på 50 Hz når den ett nominellt varvtal på 1300 varv/min. Det är en kompakt modell med ramstorlek 56, lämplig där litet installationsutrymme, snygg montering av drivningen och stabil drift under hela arbetsskiftet är viktigt.
Tack vare den mindre ramen och den låga ljudnivån på 48 dB(A) passar motorn bra i teknik där tyst maskindrift är viktig. I praktiken används den i lätta transportörer, doseringsutrustning, märkningsenheter, sorteringsmoduler, laboratoriemekanismer, förpackningsenheter, små fläktar, kompakta pumpenheter, blandare med lägre belastning, matningsmekanismer och automatiserade linjer med exakt styrd rörelse.
Driftparametrar med tydlig betydelse
Modellen arbetar med en märkström på 0,38 A vid 230 V och 0,22 A vid 400 V. Motorns verkningsgrad är 56 % och effektfaktorn 0,7. Ett startmomentförhållande på 2,1, ett maxmomentförhållande på 2 och ett startströmsförhållande på 4 ger säkerhet vid dimensionering av drivningen och integrering i en befintlig maskin. Särskilt viktigt är att motorn beter sig förutsägbart vid start och lämpar sig väl för mekanismer där upprepad start krävs utan onödigt komplicerad inställning.
Servicefaktorn 1,0 och driftformerna S1, S2, S3, S4-S9 breddar användningsområdet. Motorn kan arbeta i kontinuerlig drift och i cykliska processer där belastning, paus och omstart växlar. Rotorns tröghetsmoment på 0,0003 kg·m² stödjer en snabb respons i mindre maskiner där rörelsenoggrannhet, snabb reaktion och god kontroll av den mekaniska processen är viktig.
Konstruktion förberedd för daglig produktion
Serien 1AL OPTIMAL hör till VYBO Electrics mest sålda lösningar. Den är utformad som en lågspänningsplattform i aluminiumram för standardmässiga och mer krävande tillämpningar. För 1AL-561-4 är kapslingsklassen IP55 viktig eftersom den hjälper till att skydda motorns inre delar mot damm och vattenstrålar. Industriverksamheten får därmed en drivning som passar produktionshallar, serviceteknik och tekniska enheter med ökade krav på tillförlitlighet.
IC411-kylningen stödjer ett stabilt termiskt tillstånd under längre belastning. Motorn använder isolationsklass F och temperaturstegringsklass B, vilket är viktigt för den långsiktiga driftreserven. Den maximala omgivningstemperaturen på +65 °C och lämplighet för höjder upp till 1000 m ger bredare användningsmöjligheter även där tekniken utsätts för högre termiska krav. Vibrationer på 2,8 mm/s i klass A hjälper till att behålla en lugn och stabil drift av hela enheten.
Lager, styrning och installationsberedskap
6201-2Z-lager är monterade på både DE- och NDE-sidan. Smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil är praktisk vid montering av kopplingar, remskivor och andra transmissionselement. Motorn stödjer DOL-direktstart och är även lämplig för styrning med frekvensomriktare eller mjukstartare. Det ger större flexibilitet vid inställning av starten och anpassning av driften till en specifik maskin.
Konstruktionen omfattar kabelförskruvningar 2-M20X1.5. Den kompakta logistiken är också praktisk. Den förpackade vikten är 4 kg och förpackningsmåtten 220 × 130 × 175 mm. Vid service, lagring och snabbt byte av drivning är det en fördel som sparar utrymme och underlättar hanteringen. Motorn kan rotera åt båda hållen, vilket breddar användningen i reverserande utrustning eller där en variabel drivkonfiguration krävs.
1AL OPTIMAL som professionell lösning
1AL OPTIMAL erbjuder mycket bra valuta för pengarna, beprövad kvalitet och snabb driftsättning. Serien är känd för hög kompatibilitet, tillgång till olika modifieringar och monteringsformerna IM B3, IM B35, IM B5, IM B14, IM B34. Modellen 1AL-561-4 är ett lämpligt val för verksamheter som behöver en liten trefas elmotor med IP55-skydd, tyst drift och parametrar för tillförlitligt dagligt arbete. I kompakta maskiner, tekniska hjälpmoduler och precisa produktionsenheter erbjuder den en ren, professionell och beprövad drivlösning.
