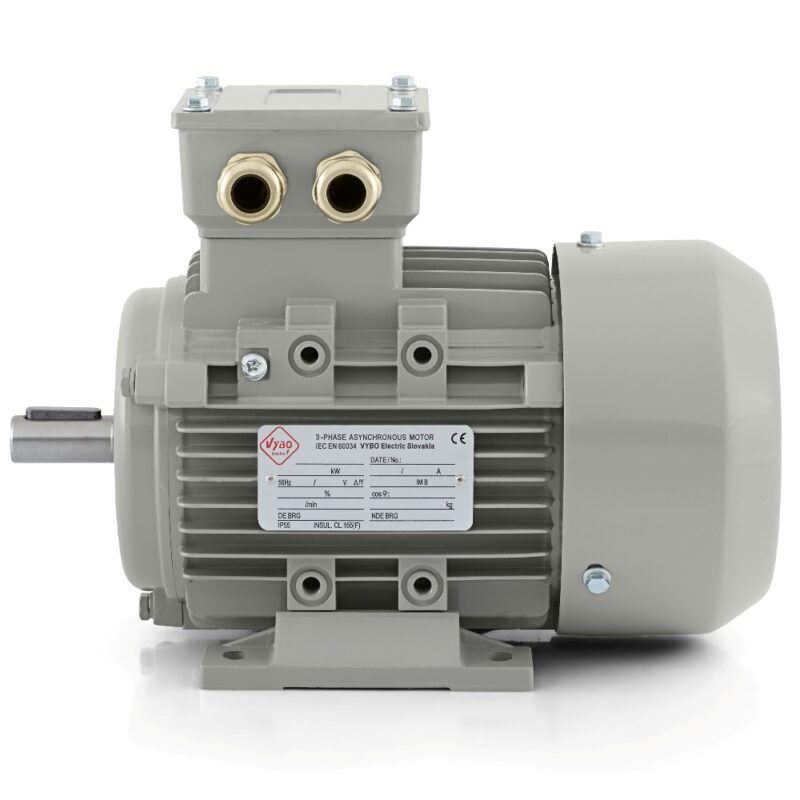

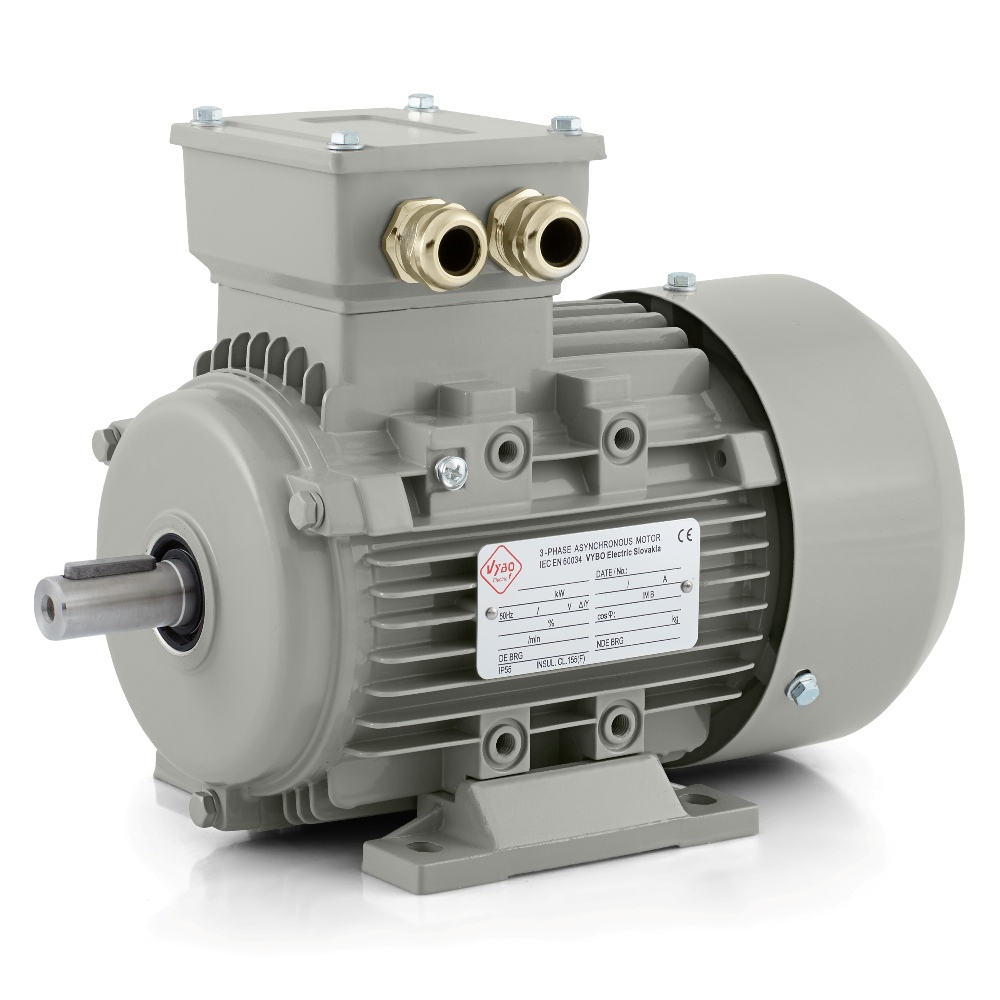

Elmotor 0,12 kW, 2700 varv/min, 400 V, 1AL-562-2

Elmotor 1AL-562-2 0,12 kW för kompakt utrustning där utrymme och tillförlitlighet är viktiga

I mindre maskiner är det ofta inte bara effekten som spelar roll. Även hur mycket plats drivsystemet tar, hur det fungerar i vardagen och om det passar problemfritt i teknik som kör regelbundet utan långa stillestånd är viktigt. Det är precis den miljö som elmotorn 1AL-562-2 från VYBO Electric är avsedd för. Det är en trefas asynkronmotor med en effekt på 0,12 kW, ett märkvarvtal på 2700 varv/min och ett 2-poligt utförande vid 50 Hz. Märkspänningen 230/400 V och delta/stjärna-anslutningen gör den enkel att integrera i vanliga trefassystem.

Ramstorlek 56 gör modellen till ett praktiskt drivsystem för enheter där installationsutrymmet är begränsat men där motorn ändå förväntas ge stabil, snabb och jämn drift. Kombinationen är särskilt viktig i kompakt utrustning, hjälpmekanismer och mindre produktionsmoduler. Motorn ingår i 1AL OPTIMAL-serien, som är känd för ett mycket bra förhållande mellan pris och kvalitet, beprövad kvalitet och bred användbarhet inom olika industrigrenar.

När drivsystemet måste arbeta snabbt utan onödiga kompromisser

Det centrala med 1AL-562-2 är kombinationen av kompakt konstruktion och högt varvtal. Märkvarvtalet på 2700 varv/min ger motorn en dynamisk karaktär som passar bra för mindre mekaniska rörelser, hjälptransmissioner och utrustning där snabb respons från drivsystemet krävs. Märkströmmen är 0,61 A vid 230 V och 0,35 A vid 400 V, vilket hjälper både vid dimensionering av strömförsörjningen och vid korrekt elektrisk dimensionering.

Motorn arbetar med en effektfaktor på 0,78 och en verkningsgrad på 64 %. Startvärdena spelar också en viktig roll. Ett startmomentförhållande på 2,2, ett förhållande för maximalt moment på 2,1 och ett startströmsförhållande på 5,2 ger en stabil grund för utrustning som måste starta tillförlitligt och arbeta stabilt i upprepade cykler. I små drivsystem är förutsägbart startbeteende särskilt viktigt eftersom det påverkar hela teknikens jämna drift.

Lämplig för produktion, service och tekniska stödsystem

Den här elmotorn passar naturligt där lägre effekt, kompakta mått och långsiktig tillförlitlighet behövs. Den lämpar sig för små transportörer, matare, förpackningsmoduler, märkningsutrustning, sorteringsmekanismer och doseringsenheter. Den kan även användas i mindre fläktar, utsugningsenheter, hjälppumpar, lätta blandare, fyllningsmoduler, laboratorieutrustning, servicelinjer, monteringsstationer och hjälpbord i produktionen.

Fördelen i sådana applikationer är inte bara effekten utan framför allt den praktiska användbarheten. Motorn tar liten plats men erbjuder samtidigt snabb drift och god beredskap för daglig användning. Det är viktigt i teknik som ofta arbetar i trånga utrymmen, ramkonstruktioner eller utrustning där varje konstruktionselement måste utnyttjas effektivt.

Hållbarhet för normala och mer krävande driftförhållanden

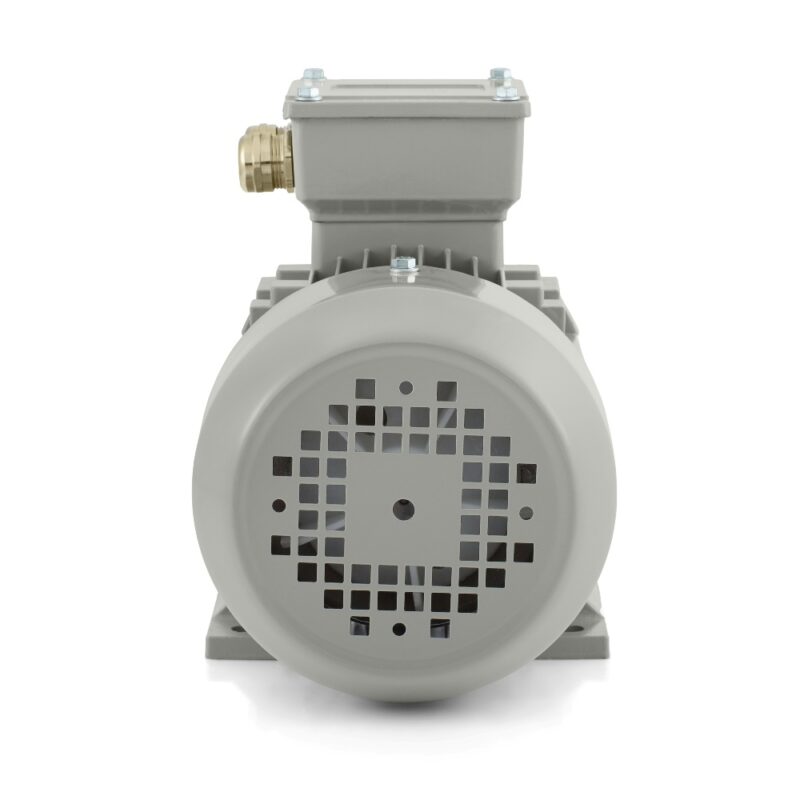

1AL-562-2 är konstruerad för både standarddrift och mer krävande användning med en aluminiumram. IP55-skyddet ger motståndskraft mot damm och vattenstrålar, vilket är mycket viktigt i industrimiljö. Motorn kan därför arbeta tillförlitligt i verkstäder, produktionshallar, teknikutrymmen och anläggningar där motståndskraft mot normala yttre påverkan krävs. Kylmetoden IC411 bidrar till jämna termiska förhållanden och hjälper till att upprätthålla stabil drift under belastning.

Isolationsklass F och temperaturstegringsklass B motsvarar en professionell industrikonstruktion. Servicefaktorn på 1,0 bygger på nominella driftförhållanden och motorn är lämplig för driftsätten S1, S2, S3 och S4-S9. Den paraboliska eller linjära belastningskarakteristiken utökar användbarheten i teknik med olika belastningsprofiler under driftcykeln.

Tyst gång som hjälper hela tekniken

I mindre drivsystem är gångkvaliteten ofta lika viktig som effekten. Den här modellen arbetar med en vibrationshastighet på 2,8 mm/s i klass A och en ljudnivå på 57 dB(A), vilket bidrar till tyst drift. I praktiken är detta särskilt användbart i kompakta maskiner, hjälpmoduler eller teknik som är placerad närmare operatören. Motorn kan rotera i båda riktningarna, vilket ger större flexibilitet när den mekaniska lösningen utformas.

Balanseringen utförs med halv kil. På både DE- och NDE-sidan sitter lager 6201-2Z och smörjningen sker med litiumbaserat fett nr 2. Dessa delar stöder tillförlitlig drift och ger en bra grund för regelbunden användning i olika typer av utrustning, från enkla hjälpmekanismer till delar av modernare produktionslinjer.

Flexibiliteten hos 1AL OPTIMAL-serien vid installation och användning

Motorn är utrustad med kabelförskruvningar 2-M20X1.5. Förpackningsmåtten 220 × 130 × 175 mm och den förpackade vikten på 4 kg underlättar hantering, lagring och logistik vid service eller byte av drivsystem. Rotorns tröghetsmoment på 0,00023 kg·m² kompletterar bilden av motorns beteende vid start och förändringar i driftstillstånd.

1AL OPTIMAL-serien finns i monteringsformerna IM B3, IM B35, IM B5, IM B14 och IM B34, vilket utökar installationsmöjligheterna i olika maskintyper. Fördelarna omfattar även hög kompatibilitet, möjlighet att byta främre lagersköld, kompatibla fötter, förstärkt kopplingslåda, förbättrat IP55-skydd för kopplingslådan, fläktkåpa i stål, en noggrant konstruerad ram för bättre kylningseffektivitet och förstärkta lager. Motorn är lämpad för start med DOL. Beroende på kraven i den aktuella tekniken kan den också styras med frekvensomriktare eller mjukstartare.

Kompakt motor med professionell grund

Elmotor 1AL-562-2 ger mindre industriell utrustning snabb drift, kompakt ram, IP55-skydd och tillförlitligt utförande från VYBO Electric. För teknik där utrymmesbesparing, stabil drift och hållbarhet i daglig användning är viktiga är den ett praktiskt och professionellt val med bred användbarhet inom olika industrisektorer.
