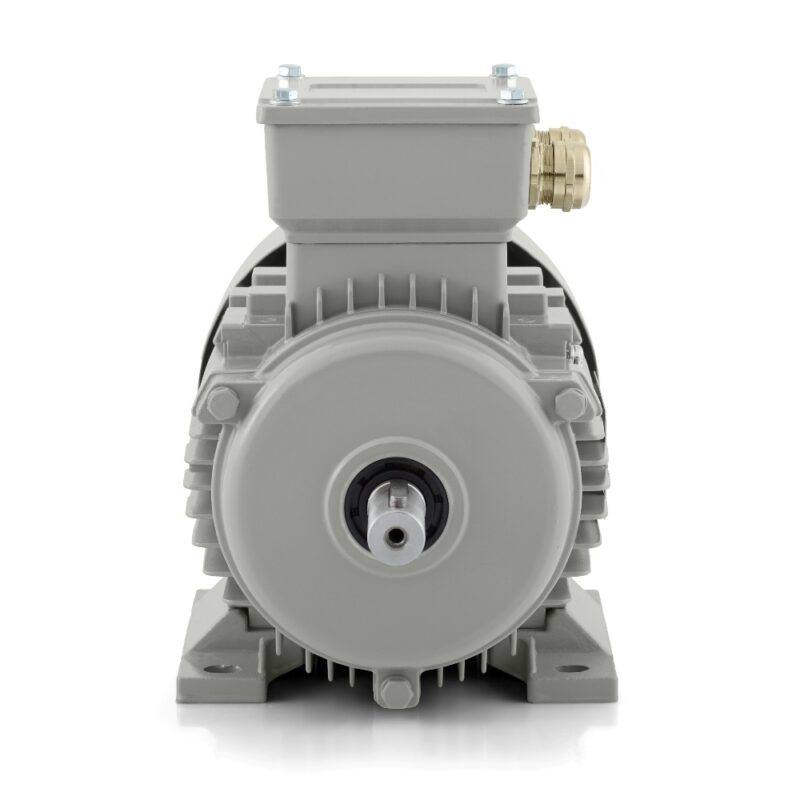

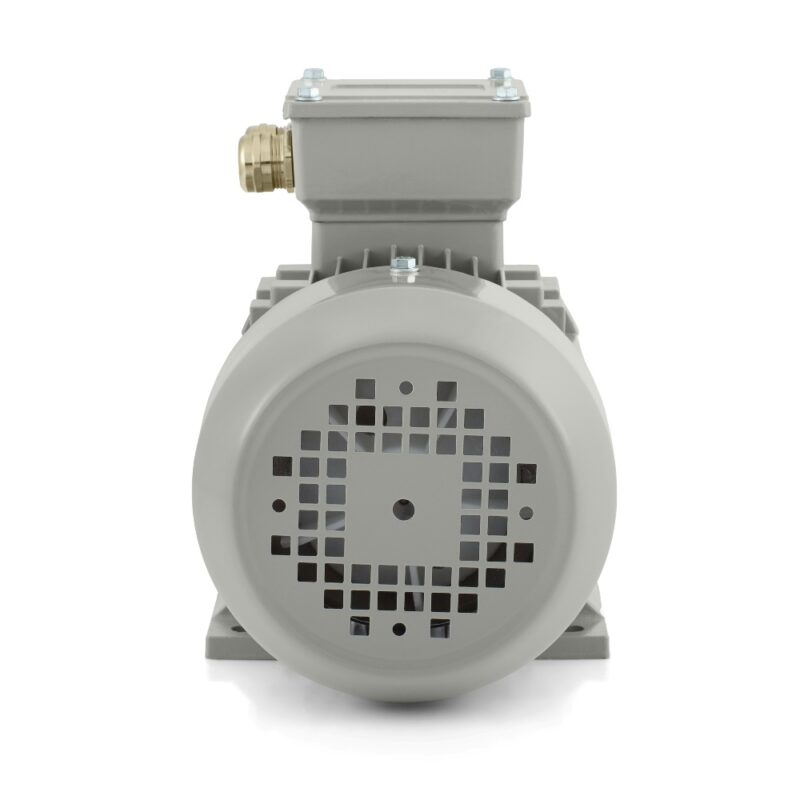

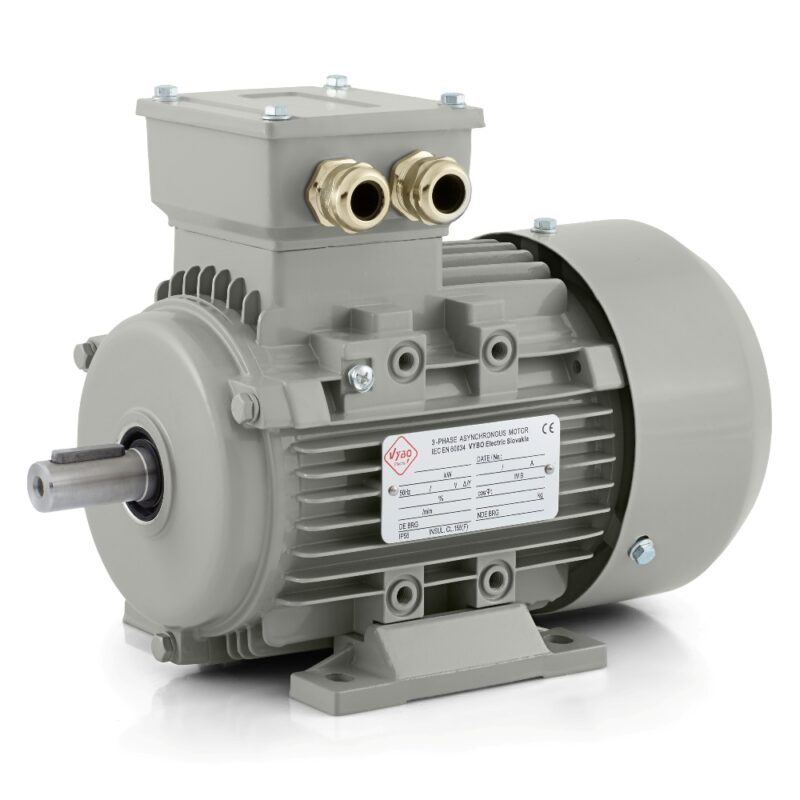

Trefas elmotor: 1AL-63M1-4, 0,12 kW

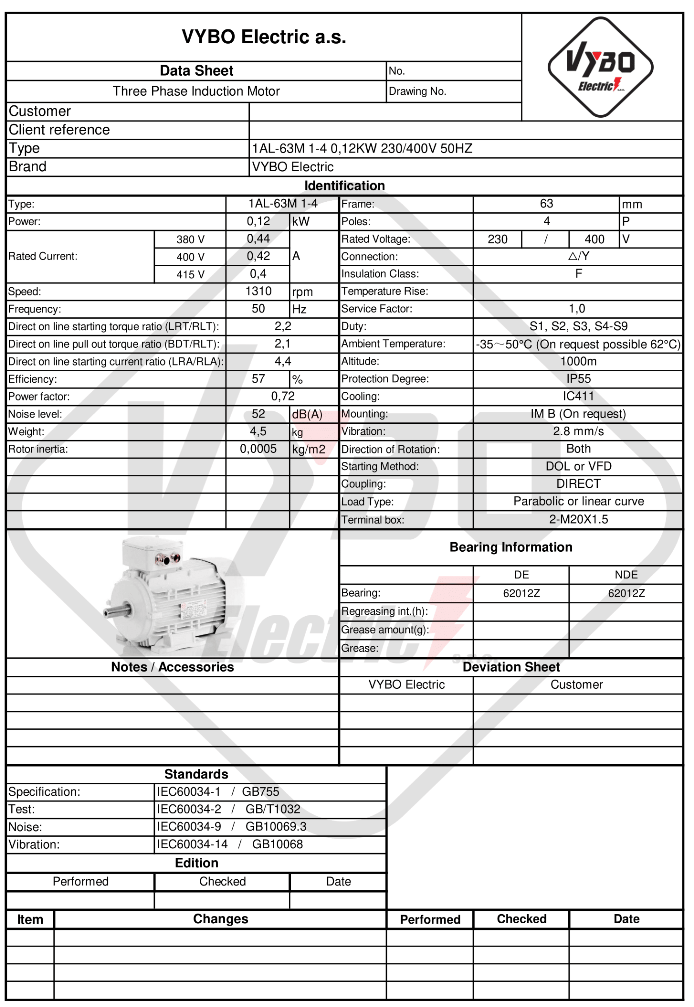

| Grundläggande tekniska data | |
| Motortyp | 1AL-63M1-4 |
| Märkeffekt (kW) | 0,12 |
| Ramstorlek (mm) | 63 |
| Antal poler | 4 |
| Märkvarvtal (varv/min) | 1310 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 230/400 |
| Anslutning | △/Y |
| Märkström 230 V (A) | 0,73 |
| Märkström 400 V (A) | 0,42 |
| Verkningsgrad vid 100 % belastning (%) | 57 |
| Effektfaktor vid 100 % belastning | 0,72 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2,2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för startström (LRA/RLA) | 4,4 |
| Rotorns tröghetsmoment (kg·m²) | 0,0005 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2,8 |
| Kabelförskruvningar | 2-M20X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | +65°C |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 235*140*185 |
| Förpackningsvikt (kg) | 4,5 |
| Lager och smörjning | |
| DE/NDE-lager | 6201-2Z/6201-2Z |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
Precis drivning för maskiner där både utrymme och jämn gång är viktiga
Elmotor 1AL-63M1-4 ur serien 1AL OPTIMAL är en trefas asynkronmotor med en effekt på 0,12 kW, märkspänning på 230/400 V och triangel/stjärn-koppling. Vid frekvensen 50 Hz når den ett nominellt varvtal på 1310 varv/min och är utförd som 4-polig motor. Ramstorlek 63 ger en bra grund för maskiner och tekniska enheter där drivningen ska klara regelbunden drift utan att hela konstruktionen blir onödigt stor. Modellen passar när en kompakt lösning med professionell teknisk konstruktion och pålitligt driftsbeteende krävs.
Effektnivån 0,12 kW används ofta i utrustning där fin och repeterbar rörelse är viktig. Elmotor 1AL-63M1-4 lämpar sig därför naturligt för doseringssystem, mindre transportörer, sorteringsbord, laboratoriemekanismer, blandningsenheter med lättare belastning, förpackningsmaskiner, märkningsmoduler, fläktaggregat, pumpenheter, matningsmekanismer och olika automationsenheter. I sådana tillämpningar är det vanligtvis avgörande att motorn går jämnt och stabilt utan att kräva onödigt stort utrymme.
Parametrar som hjälper vid dimensionering av drivningen
Motorns märkström är 0,73 A vid 230 V och 0,42 A vid 400 V. Verkningsgraden är 57 % och effektfaktorn 0,72. Förhållandet för startmoment är 2,2, för maximalt moment 2,1 och för startström 4. Uppgifterna är viktiga vid val av startmetod och när motorn anpassas till utrustningens mekaniska del. På mindre maskiner krävs ofta att drivningen startar rent, utan oönskade variationer och med god repeterbarhet i arbetscykeln. Just i sådana situationer har motorns exakt definierade beteende vid start och stationär drift praktisk betydelse.
Rotorns tröghetsmoment på 0,0005 kg·m² bidrar till snabb respons i mekanismer med frekventare förändringar i driftläget. I utrustning där rörelsen regelbundet startas, avbryts eller finjusteras är detta en användbar egenskap. Ljudnivån på 52 dB(A) hjälper också till att skapa en gynnsammare arbetsmiljö i mindre produktionslinjer, servicezoner och tekniska enheter där gångkvaliteten övervakas. Vibrationer på 2,8 mm/s i klass A bidrar till lugnt mekaniskt beteende och minskad överföring av vibrationer till maskinkonstruktionen.
Konstruktion med fokus på tillförlitlig drift
Serien 1AL OPTIMAL är konstruerad som en lågspänningsplattform med aluminiumram för standarddrift och mer krävande användning. För modellen 1AL-63M1-4 är kapslingsklassen IP55 en viktig grund, eftersom den hjälper till att skydda motorn mot damm och vattenstänk. I industrimiljö är detta en praktisk fördel, särskilt när motorn installeras i maskiner med frekventa materialrörelser, i tekniska områden med lätt nedsmutsning eller i tillämpningar där långvarig driftsäkerhet prioriteras.
Den termiska stabiliteten säkerställs av IC411-kylning. Motorn använder isolationsklass F och temperaturstegringsklass B, vilket ger en lämplig reserv för daglig drift. Omgivningstemperaturen kan vara upp till +65 °C och motorn är avsedd för höjder upp till 1000 m. Servicefaktorn 1,0 och driftarterna S1, S2, S3, S4-S9 ger modellen ett brett användningsområde. Elmotorn kan därmed fungera tillförlitligt både i kontinuerlig drift och i cykliska processer där belastning, paus och upprepade starter växlar.
Lager, balansering och styrning
På både DE- och NDE-sidan sitter 6201-2Z-lager. Smörjningen sker med litiumbaserat fett nr 2 i lämplig temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement där jämn och lugn gång är betydelsefull. Motorn är lämplig för DOL-start, styrning med frekvensomriktare och användning med mjukstartare. Kombinationen möjliggör enkel integration i vanliga industrilösningar och i utrustning där en mjukare start eller bättre anpassning av varvtalet till driften krävs.
Motorn kan rotera i båda riktningarna, vilket breddar användningsmöjligheterna i reverserande mekanismer, matningsmoduler och tekniker med växlande arbetsriktning. Även logistiken är praktisk. Förpackningsmåtten är 235 × 140 × 185 mm och den förpackade vikten 4,5 kg, så hantering vid installation, service och lagring förblir enkel. Inom 1AL OPTIMAL-serien finns montageutförandena IM B3, IM B35, IM B5, IM B14, IM B34, vilket underlättar integration i olika konstruktionslösningar. Modellen 1AL-63M1-4 är därmed en kompakt industriell elmotor med beprövad kvalitet, god kompatibilitet och mycket bra pris/prestanda.
