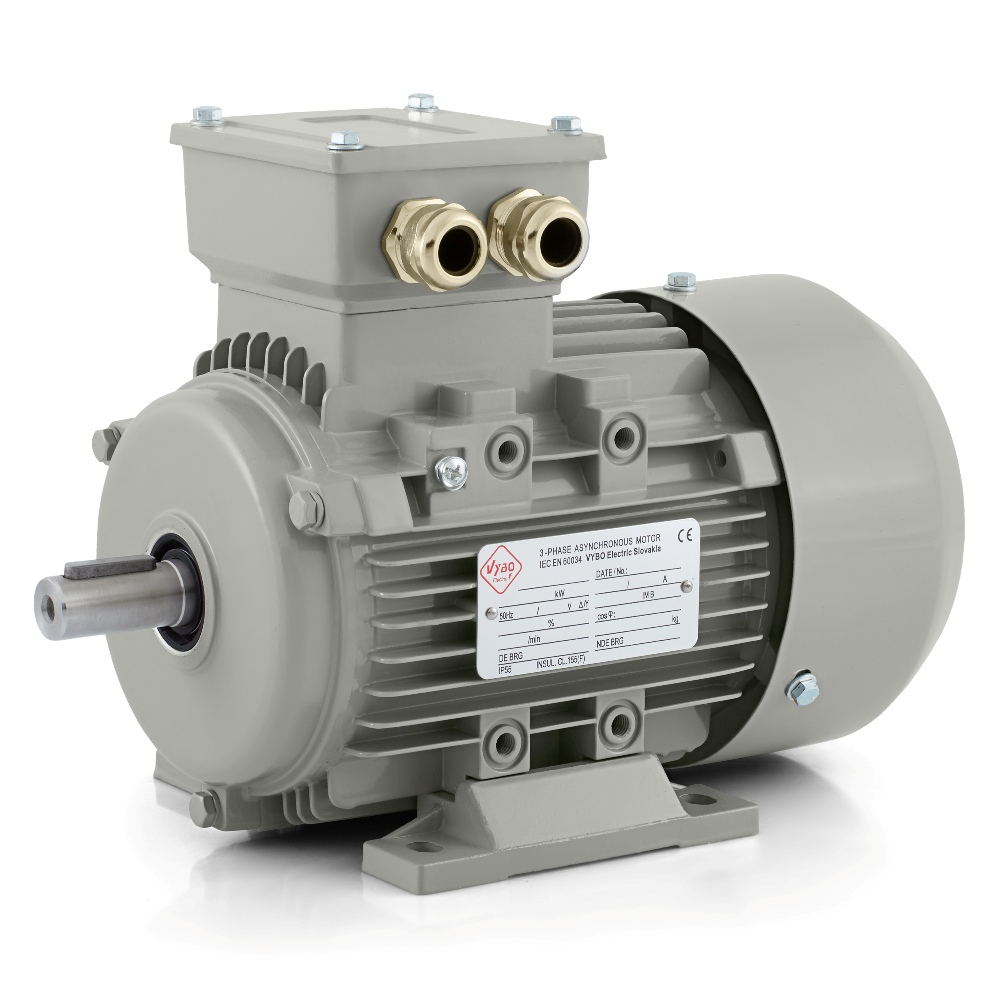

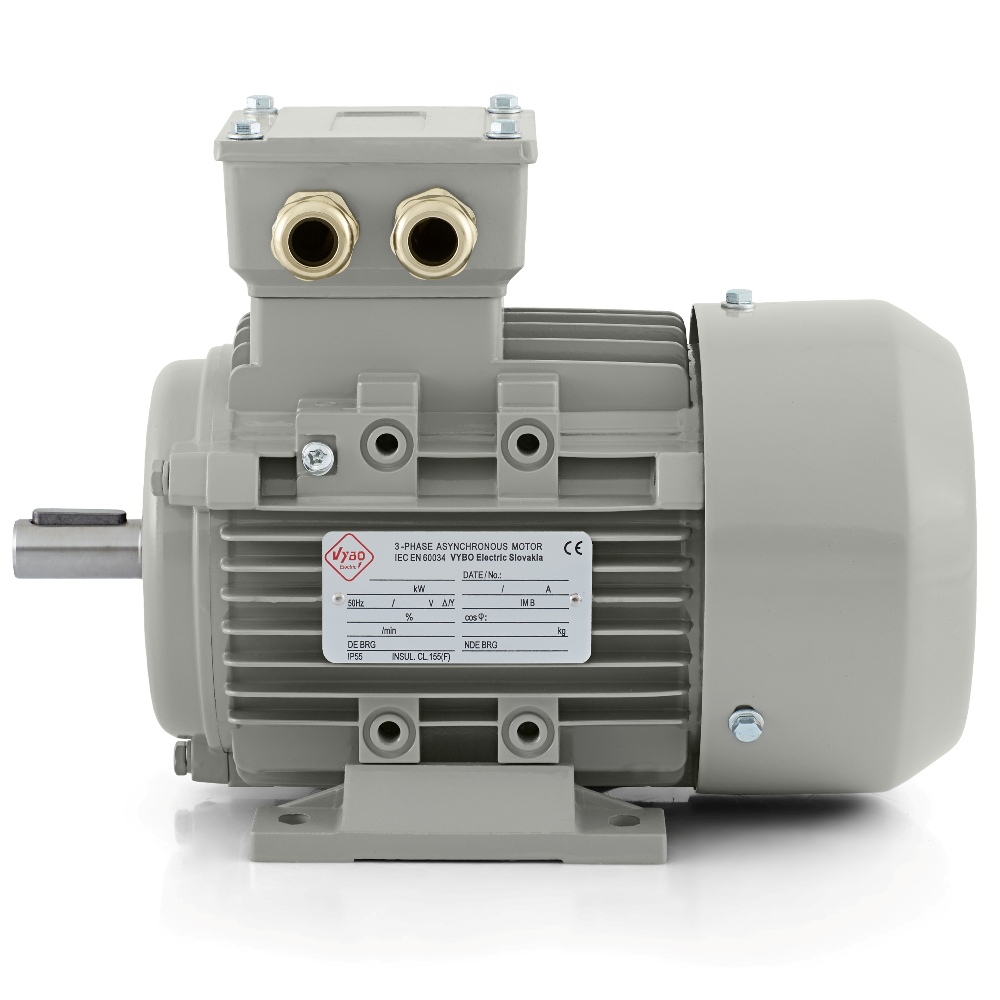

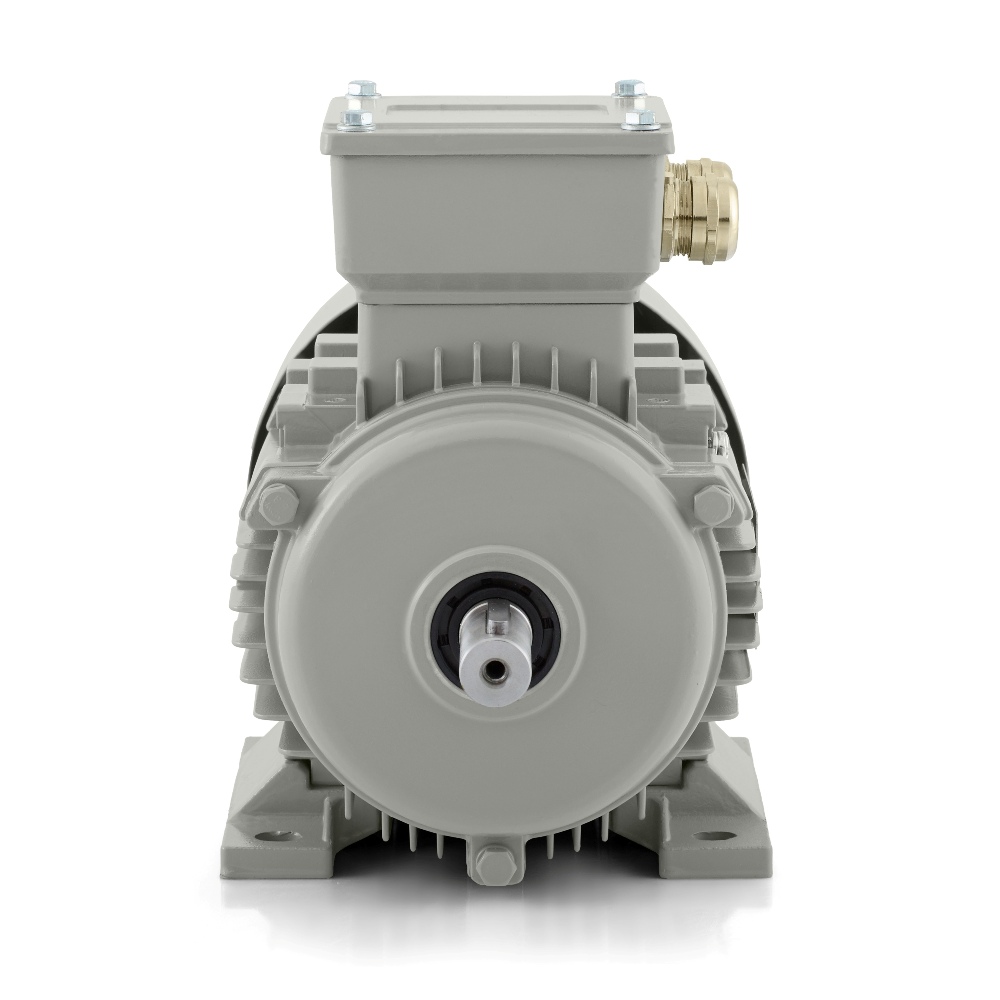

Trefas elmotor: 1AL-71M1-6, 0,18 kW
| Grundläggande tekniska data | |
| Motortyp | 1AL-71M1-6 |
| Märkeffekt (kW) | 0,18 |
| Ramstorlek (mm) | 71 |
| Antal poler | 6 |
| Märkvarvtal (varv/min) | 870 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 230/400 |
| Anslutning | △/Y |
| Märkström 230 V (A) | 1,22 |
| Märkström 400 V (A) | 0,7 |
| Verkningsgrad vid 100 % belastning (%) | 56 |
| Effektfaktor vid 100 % belastning | 0,66 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 1,9 |
| Förhållande för startström (LRA/RLA) | 4 |
| Rotorns tröghetsmoment (kg·m²) | 0,0011 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2,8 |
| Kabelförskruvningar | 2-M20X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | +65°C |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 260*170*215 |
| Förpackningsvikt (kg) | 6 |
| Lager och smörjning | |
| DE/NDE-lager | 6202-2Z/6202-2Z |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
VYBO Electric 1AL-71M1-6-motor för stabil 6-polig drift
Elmotor 1AL-71M1-6 med effekten 0,18 kW arbetar vid 50 Hz och ett märkvarvtal på 870 varv/min. Den 6-poliga konstruktionen passar där lugnare gång och mer exakt rörelsestyrning krävs utan onödigt snabb respons från drivningen. Märkspänningen 230/400 V med △/Y-koppling underlättar integrering i standardiserade trefassystem. Märkströmmen 1,22 A vid 230 V och 0,7 A vid 400 V hjälper vid dimensionering av strömförsörjning, skydd och styrning i kompakta tekniker. I praktiken är det en motor som fungerar väl där drivningen ska gå regelbundet, rent och med begränsat utrymmesbehov.
Start, styrning och driftläge
Vid start erbjuder den ett startmomentförhållande på 2 och ett maxmomentförhållande på 1,9. Det ger säker start även när utrustningen måste övervinna ett inledande motstånd utan ryckigt beteende. Startströmsförhållandet 4 hjälper också till att bedöma belastningen på nätet vid start. Motorn lämpar sig för direkt DOL-start, frekvensomriktarstyrning och drift med mjukstartare, och kan därför användas i både enkla och reglerade drivningar. Exempel är fläktar i lokala utsugssystem, transportband, doseringsenheter, blandare med lättare arbetsmotstånd, sorteringsmekanismer, förpackningsutrustning, enkla pumpsystem, luftbehandlingsenheter, matningar i verkstadsmaskiner och rengöringsteknik. Driftsätten S1, S2, S3 och S4-S9 ger utrymme för kontinuerlig drift och avbrutna cykler beroende på linjens karaktär.
Vad varvtal och tröghet betyder i verklig drift
Märkvarvtalet 870 varv/min ger en lugnare arbetsrytm, vilket ofta önskas där utrustningen inte ska gå abrupt utan mjukt och repeterbart. Rotorns tröghetsmoment 0,0011 kg·m² bidrar till snabb respons vid start och styrförändringar utan onödig tröghet. Med en linjär eller parabolisk belastningskurva beter sig motorn förutsägbart och integreras väl i drivningar där stabil gång under hela skiftet är viktig. Rotation i båda riktningarna är möjlig, vilket breddar användningsmöjligheterna för reverseringsuppgifter eller konstruktioner där riktningen bestäms först vid monteringen.
Skydd, kylning och hållbarhet
För industriell drift är IP55-skydd viktigt. Skyddsnivån hjälper i miljöer där damm, normal driftfukt eller spridda föroreningar förekommer. IC411-kylning bidrar till ett stabilt termiskt läge vid normal drift, och isolationsklass F tillsammans med temperaturstegring B ger en lämplig reserv för långvarig användning. Motorn är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Vibrationsklass A och vibrationsvärdet 2,8 mm/s hjälper till att bibehålla lugn mekanisk gång, vilket är viktigt för exakt maskinmontering och skydd av anslutna teknikdelar. I plattformen 1AL OPTIMAL kombinerar VYBO Electric kompakta dimensioner med beprövad kvalitet och en konstruktion utvecklad för effektiv kylning.
Mekanisk konstruktion och servicepålitlighet
Ramstorleken 71 mm underlättar användning i maskiner där varje centimeter monteringsutrymme räknas. Konstruktionen har 2-M20X1.5-kabelgenomföringar som förenklar ren elektrisk anslutning. Balansering med halv kil hjälper till att säkerställa en trygg anslutning till maskinens mekaniska system. På både DE- och NDE-sidan används 6202-2Z-lager smorda med litiumbaserat fett nr 2, vilket bidrar till stabil drift under normal industriell belastning. Förpackningsvikten 6 kg och måtten 260 × 170 × 215 mm förenklar hantering vid lagring, transport och monteringsförberedelse. Elmotorn lämpar sig både för fristående maskiner och serieproducerad utrustning där tillförlitlig montering och enkel integrering i produktionen uppskattas.
Praktisk betydelse för tekniken
Elmotor 1AL-71M1-6 är en lösning för applikationer som kräver en kompakt trefasdrivning med 6 poler, IP55-skydd och flexibel styrning. Den passar väl i produktionsenheter, fastighetstekniska installationer och industriella enheter där lugn gång, dubbelriktad drift och enkel idrifttagning är viktiga. I serien 1AL OPTIMAL fokuserar VYBO Electric på mycket bra valuta för pengarna, snabb idrifttagning och bred industriell användning. Resultatet är en motor som ger en tillförlitlig grund för teknikens dagliga drift utan onödig komplexitet.
