Trefas elmotor: 1AL-71M2-6, 0,25 kW
| Grundläggande tekniska data | |
| Motortyp | 1AL-71M2-6 |
| Märkeffekt (kW) | 0,25 |
| Ramstorlek (mm) | 71 |
| Antal poler | 6 |
| Märkvarvtal (varv/min) | 870 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 230/400 |
| Anslutning | △/Y |
| Märkström 230 V (A) | 1,57 |
| Märkström 400 V (A) | 0,9 |
| Verkningsgrad vid 100 % belastning (%) | 59 |
| Effektfaktor vid 100 % belastning | 0,68 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 1,9 |
| Förhållande för startström (LRA/RLA) | 4 |
| Rotorns tröghetsmoment (kg·m²) | 0,0014 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2,8 |
| Kabelförskruvningar | 2-M20X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | +65°C |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 260*170*215 |
| Förpackningsvikt (kg) | 6,3 |
| Lager och smörjning | |
| DE/NDE-lager | 6202-2Z/6202-2Z |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |

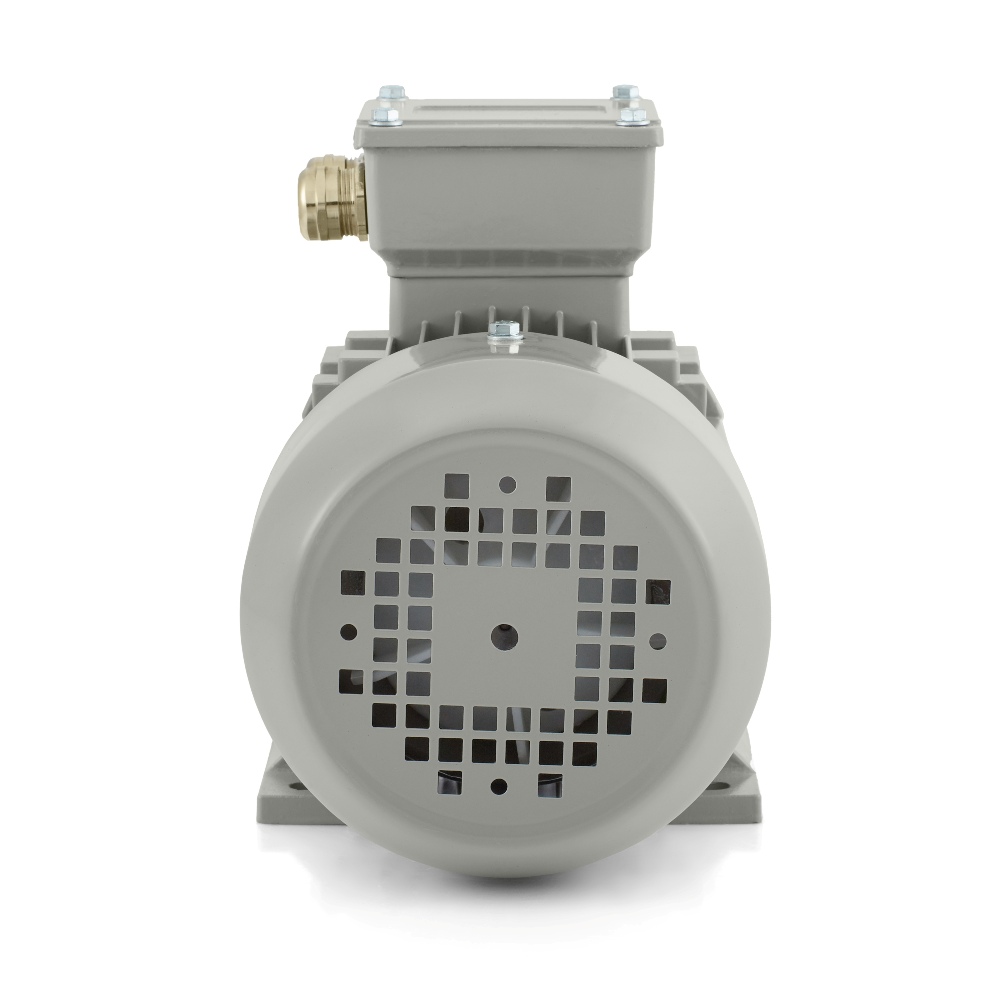

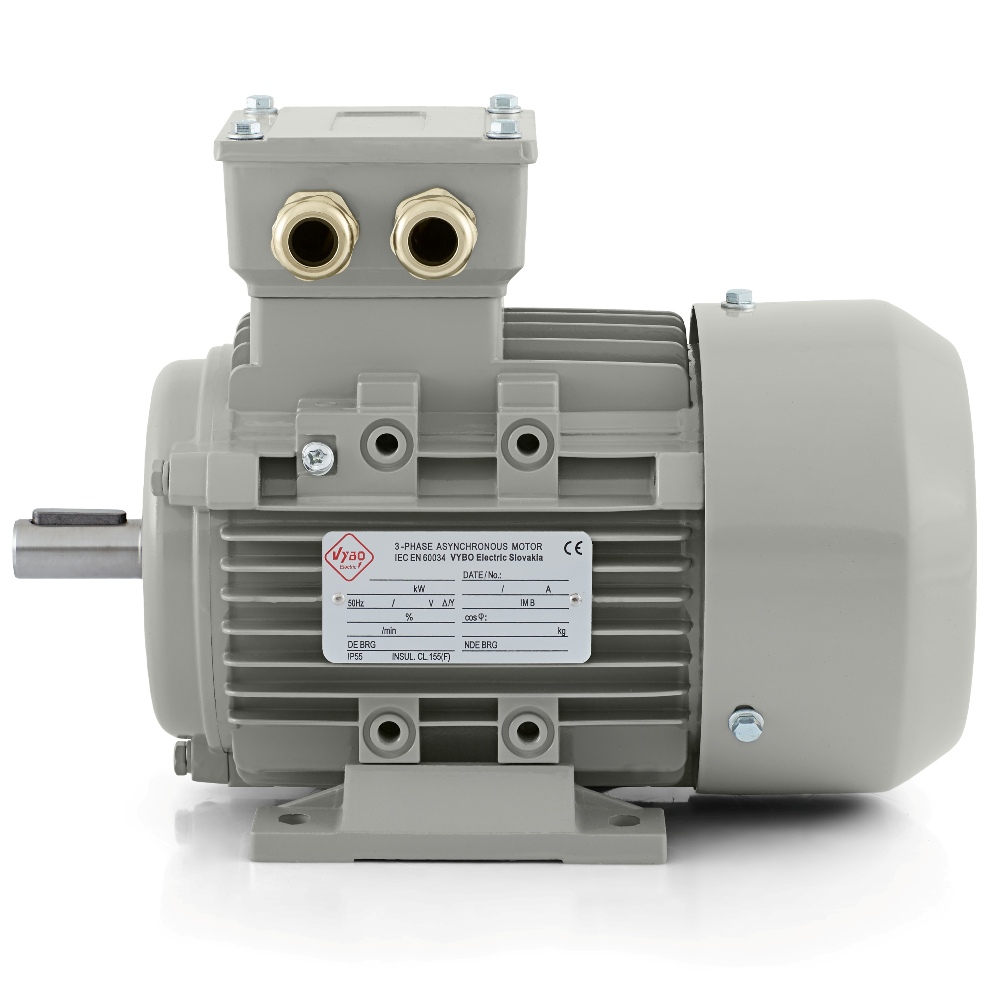

Kompakt elmotor 1AL-71M2-6 för exakt montering och tyst drift
Elmotor 1AL-71M2-6 från VYBO Electric är en av de 6-poliga trefaslösningarna för teknik där mjuk rörelse, kompakta dimensioner och tillförlitlig idrifttagning är viktiga. Ramstorleken 71 mm underlättar installation i mindre maskiner och utrustning där varje millimeter utrymme ofta är avgörande. Effekten 0,25 kW och märkvarvtalet 870 varv/min ger en driftprofil för utrustning som inte behöver snabb gång utan ren och jämn energiöverföring. Drivningen används exempelvis i mindre fläktar, cirkulationspumpar, förpackningsmekanismer, doseringsutrustning, sorteringsenheter, filtreringsmoduler, transportörmatningar, etiketteringsmaskiner och lättare blandningsenheter.
71 mm ram och enklare integrering i maskinen
Den kompakta ramen spelar en viktig roll. Den mindre motorn är lättare att installera i slutna skåp, hjälpteknikblock och utrustning där maskinens totalvikt måste hållas på rimlig nivå. Förpackningsvikten 6,3 kg underlättar hantering vid lagring, transport och installationsförberedelse. Förpackningsmåtten 260 × 170 × 215 mm förenklar logistiken i verkstaden och vid försörjning av produktionen. Konstruktionen har 2-M20X1.5-kabelförskruvningar för ren och säker elektrisk anslutning utan improviserade ändringar. Balansering med halv kil lämpar sig för standardanslutning till utrustningens mekaniska delar där korrekt montering av koppling, remskiva eller annat transmissionsorgan förväntas.
Mekanisk säkerhet i daglig drift
På DE- och NDE-sidan används 6202-2Z-lager. Lösningen bidrar till stabil rotorstyrning och tyst gång under regelbunden belastning. Litiumbaserat fett nr 2 passar normala industriella förhållanden där långvarigt tillförlitlig mekanisk drift förväntas. Vibration 2,8 mm/s och vibrationsklass A bidrar till jämn gång, särskilt viktigt i exakt monterad utrustning, mindre transportörer, förpackningsmoduler eller enheter med känsligare mekaniska delar efter motorn. Rotation i båda riktningarna är möjlig, så motorn passar även konstruktioner där slutlig riktning bestäms först vid idrifttagningen.
Elektrisk anslutning och styralternativ
Modellen arbetar med 230/400 V och △/Y-koppling. Märkströmmen är 1,57 A vid 230 V och 0,9 A vid 400 V. Värdena är viktiga vid dimensionering av matning, skydd och val av lämpliga styrelement. Motorn passar DOL-start, frekvensomriktarstyrning och mjukstartare. I enkel utrustning kan den startas direkt, medan den i teknik som kräver mjukare start eller varvtalsreglering kan integreras i ett styrt system. Detta är fördelaktigt inom ventilation, dosering, matningsmekanismer, mindre förpackningslinjer och applikationer som behöver anpassas till en viss produktionscykel.
Prestandabeteende i drift
Effekten 0,25 kW i kombination med 6 poler och 870 varv/min ger en karaktäristik som stöder jämnhet och god rörelsekontroll. Startmomentförhållandet 2 hjälper utrustningen att övervinna inledande motstånd utan osäker upprampning. Maxmomentförhållandet 1,9 är viktigt vid varierande belastning när stabil drift krävs utan oönskat fall. Startströmsförhållandet 4 underlättar också teknisk dimensionering. Rotorns tröghetsmoment 0,0014 kg·m² bidrar till snabb respons vid start och reglering. Motorn är konstruerad för parabolisk eller linjär belastningskurva och passar enheter där det mekaniska motståndet förändras med driftläget. Effektfaktor 0,68 och verkningsgrad 59 % gör det möjligt att planera driften av mindre industriella enheter mer exakt.
Skydd, kylning och driftförhållanden
IP55-kapslingen skyddar motorn i miljöer med damm och normal driftfukt. IC411-kylning bidrar till stabilt termiskt läge i daglig drift. Isolationsklass F och temperaturstegring B ger en lämplig grund för långvarig användning. Motorn är konstruerad för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Servicefaktor 1,0 och driftsätten S1, S2, S3 och S4-S9 tillåter kontinuerliga och intermittenta cykler beroende på utrustningens karaktär. Ljudnivån 52 dB(A) bidrar till ett mer kultiverat driftsätt i teknik där även operatörens arbetsmiljö följs.
Serien 1AL OPTIMAL är utvecklad som en professionell VYBO Electric-plattform för bred industriell användning med aluminiumram, bra förhållande mellan pris och kvalitet samt fokus på snabb idrifttagning. Elmotor 1AL-71M2-6 är därför ett lämpligt val där kompakt storlek, tillförlitlig start, IP55-skydd och säker drift från första starten krävs.
