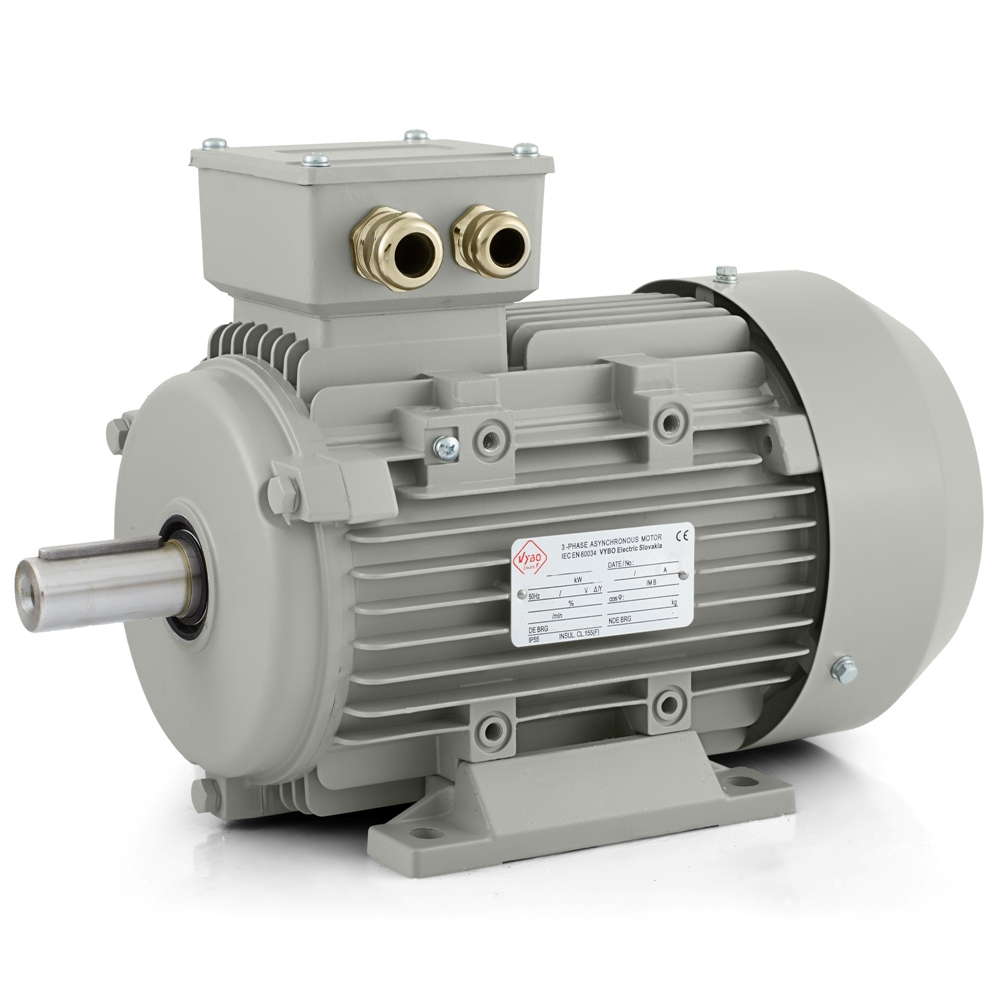

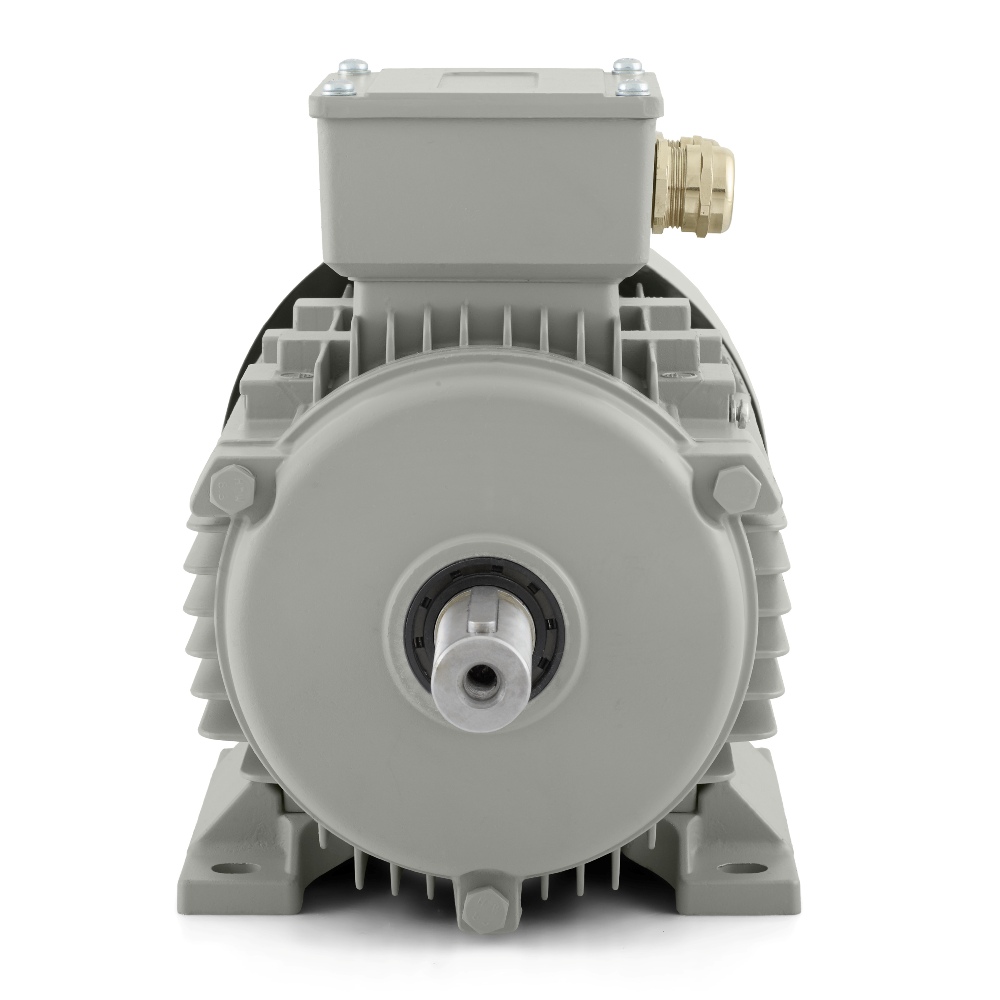

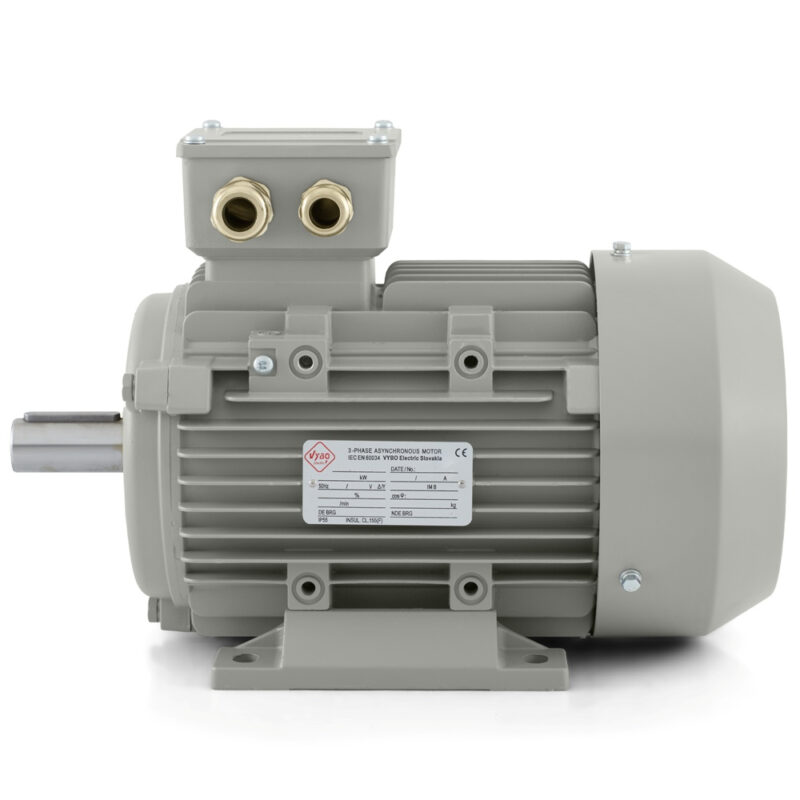

Elmotor 0,25 kW, 645 varv/min, 400 V, 1AL-80M2-8

Kompakt drivning för små maskiner med regelbunden driftcykel

I mindre produktionsenheter är det ofta avgörande att drivningen enkelt kan monteras, anslutas tillförlitligt och hålla en jämn rytm i drift utan onödigt skarpa reaktioner. Precis för denna typ av applikation är elmotor 1AL-80M2-8 med en effekt på 0,25 kW avsedd. Det är en 8-polig modell med ett märkvarvtal på 645 varv/min, så dess karaktär är inte snabb och aggressiv utan lugn och stabil. I praktiken fungerar den därför väl i utrustning där material transporteras, doseras, blandas eller roteras i en regelbunden rytm. Typiska exempel är mindre matare, transportörgrenar för styckegods, förslutningsstationer, märkningsmoduler, vridbord, cirkulationspumpar, lätta blandningsenheter, ventilationsenheter, sorteringsenheter eller enkla förpackningsmekanismer. Överallt där är det viktigt att motorn inte arbetar nervöst utan förutsägbart.

Installation, utrymme och mekanisk integration

Modellen använder en stomstorlek på 80 mm, vilket är en fördel i kompakta maskiner och teknikmoduler med begränsat installationsutrymme. De mindre måtten förenklar integration i utrustning där varje centimeter räknas, exempelvis i ställverksenheter med drivning, sidotransportörer, dosering av bulkmaterialblandningar eller hjälpsektioner på förpacknings- och fyllningslinjer. Motorn kan rotera i båda riktningarna och kan därför naturligt anpassas till olika konstruktionslösningar. Balansering med halv kil underlättar anslutning till remskiva eller koppling och bidrar till jämnare drift av hela enheten.

För mekanisk stabilitet används lager 6204-2Z på både DE- och NDE-sidan. I drift innebär detta trygghet vid längre körtider såväl som vid återkommande arbetscykler. En vibrationshastighet på 2,8 mm/s i klass A bidrar till balanserad gång, vilket är särskilt viktigt i teknik där rörelsen överförs till känsligare mekaniska delar. Ett sådant beteende är välkommet i skjutbord, små skruvtransportörer, sorteringselement eller lättare lindningsmekanismer. Rotorns tröghetsmoment på 0,003 kg·m² motsvarar en motor som reagerar snabbt men inte med en hård start. Därför upplevs den också mycket välbalanserad i praktiken.

Elektrisk anslutning utan onödiga komplikationer

Elmotor 1AL-80M2-8 är konstruerad för en matning på 230/400 V vid 50 Hz med triangel/stjärna-koppling. Märkströmmen är 1,83 A vid 230 V och 1,05 A vid 400 V, vilket förenklar utformningen av strömförsörjningen och valet av lämpliga kopplings- och skyddskomponenter. I mindre industriella enheter är denna enkla och tydliga elektriska lösning en stor fördel. Motorn kan direktstartas med DOL, passar för styrning med frekvensomriktare och även för mjukstartare. Det gör att den kan användas både i en enkel fristående maskin och i utrustning där en mjukare start eller justering av driftstakten krävs. I praktiken är detta användbart exempelvis för mer exakt dosering, stabiliserad förpackningsmatning, jämn rotation av en produkt eller cirkulation av ett medium i ett mindre system.

Start och beteende under belastning

Motorn är konstruerad för en parabolisk eller linjär belastningskurva och passar därför naturligt i utrustning där belastningen ökar jämnt eller håller sig inom ett regelbundet område. Startmomentförhållandet på 1,9 och maximalt momentförhållande på 1,8 i förhållande till märkmomentet ger modellen en bra grund för tillförlitlig start och trygghet vid normalt driftmotstånd. Startströmsförhållandet på 3,3 hjälper vid utformning av skydd och bedömning av det elektriska beteendet vid inkoppling. I drift innebär det att motorn passar där målet inte är hög hastighet utan stabil överföring av lägre effekt utan onödiga stötar. Effekten på 0,25 kW passar därför bra till mindre processer där rörelsen upprepas många timmar per dag och måste förbli lugn, exakt och lätt att styra.

Hållbarhet i daglig användning

Även en kompakt motor måste klara den normala industriella miljön. Modellen har IP55-skydd och passar därför i anläggningar där damm, luftfuktighet och normal smuts förekommer. Kylningen IC411 säkerställer värmeavledning vid standardbelastning, och isolationsklass F tillsammans med temperaturstegring B skapar lämpliga villkor för tillförlitlig långvarig drift. Servicefaktorn på 1,0 motsvarar normal industriell användning, och driftformerna S1, S2, S3 och S4-S9 breddar användningen från kontinuerlig drift till intermittent och cyklisk drift. Motorn är förberedd för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m. Ljudnivån på 52 dB(A) är gynnsam för teknik som arbetar i en kompakt hall eller närmare operatören.

Konstruktionen omfattar kabelförskruvningar 2-M20X1.5. Vid hantering är emballagemåtten på 320 × 220 × 260 mm och den emballerade vikten på 15 kg praktiska. Smörjningen sker med litiumbaserat fett nr 2. Serien 1AL OPTIMAL hör till VYBO Electrics beprövade lågspänningsmotorer i aluminiumstomme för ett brett spektrum av industriella applikationer. Elmotor 1AL-80M2-8 är i denna serie ett lämpligt val för teknik som behöver en kompakt 8-polig drivning med lugn drift, enkel integration och en tillförlitlig mekanisk grund.
