Elmotor 0,37 kW, 1340 varv/min, 400 V, 1AL-71M2-4

Elmotor 1AL-71M2-4 för regelbunden drift av produktions- och hanteringsenheter

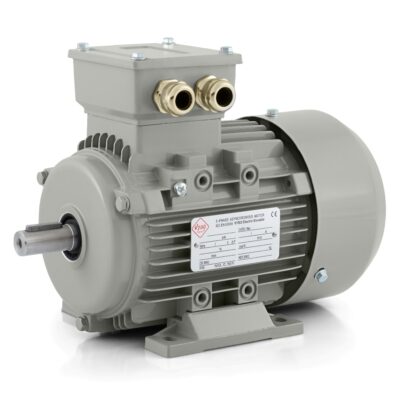

Elmotor 1AL-71M2-4 ur serien 1AL OPTIMAL är en trefas asynkronmotor med en effekt på 0,37 kW, märkspänning på 230/400 V och triangel/stjärn-koppling. Vid frekvensen 50 Hz når den ett nominellt varvtal på 1340 varv/min och arbetar i ett 4-poligt utförande. 71 mm-ramen, alltså 71 mm axelhöjd, passar maskiner och tekniska moduler där kompakt installation av drivningen, god åtkomlighet vid montage och tillförlitlig drift under upprepade arbetscykler krävs.

Modellen används naturligt i bandtransportörer, doseringsenheter, förpackningsutrustning, märkningsmoduler, sorteringsmekanismer, lättare blandningsenheter, fläktaggregat, pumpmoduler, matningssystem, stängningsmekanismer, laboratorieutrustning och automatiserade arbetsstationer. I sådana tillämpningar är det viktigt att motorn går jämnt, kan integreras i linjen utan svårigheter och klarar både längre drift och upprepade starter utan onödigt hård mekanisk respons.

Effektnivå som passar kompakta industrimaskiner

Effekten på 0,37 kW är ett praktiskt val när drivningen redan behöver en märkbar reserv för regelbunden drift men ändå ska behålla kompakt format och enkel montering. Med märkström på 1,91 A vid 230 V och 1,1 A vid 400 V integreras motorn väl i vanliga industrisystem. En verkningsgrad på 67 % och effektfaktor på 0,75 bidrar till balanserad drift i utrustning där drivningen arbetar långa perioder som en stabil del av maskinen.

Vid start är det viktigt att förhållandet för startmoment når 2,2, för maximalt moment 2,1 och för startström 5,2. I praktiken är detta en fördel i utrustning som startas regelbundet, driver lätta till medeltunga laster och ska behålla ett förutsägbart beteende utan onödiga stötar. Lasttypen med parabolisk eller linjär belastningskarakteristik breddar också användningen i teknik med varierande motstånd, vid materialförflyttning och i processer med strömmande medier.

Tyst drift i teknik som används varje dag

I små och medelstora maskiner märks varje onoggrannhet, för högt ljud eller oönskad vibration snabbt. Modellen 1AL-71M2-4 utmärker sig därför med en ljudnivå på 55 dB(A) och vibrationer på 2,8 mm/s i klass A. Utförandet bidrar till jämn linjedrift och hjälper till att begränsa överföringen av vibrationer till utrustningens ram. I sorteringsmoduler, förpackningsmaskiner, transportörer och överföringsmekanismer är en lugn mekanisk respons också viktig för hela teknikens stabilitet.

Även rotorns tröghetsmoment på 0,0013 kg·m² är viktigt. I tillämpningar med regelbundna starter, stopp eller korta arbetssekvenser bidrar det till god respons från drivningen. Vid upprepad dosering, stegmatning eller periodisk materialöverföring har denna egenskap direkt betydelse för arbetscykelns jämnhet och repeterbarhet.

Motståndskraft mot damm, värme och normal belastning

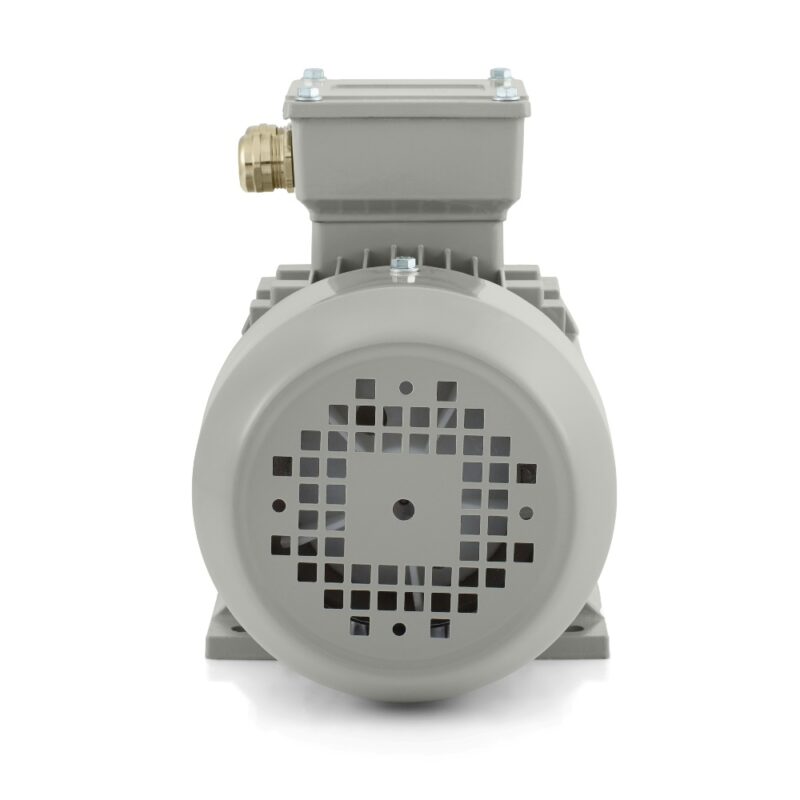

1AL-71M2-4 har kapslingsklass IP55, som hjälper till att skydda motorns inre delar mot damm och vattenstänk. Det är praktiskt i verksamheter där material hanteras, förpackas eller sorteras eller där drivningen sitter i tekniska enheter med större förekomst av föroreningar. IC411-kylning bidrar till ett stabilt termiskt tillstånd och ramen i serien 1AL OPTIMAL är konstruerad för effektiv värmeavledning.

Motorn använder isolationsklass F och temperaturstegringsklass B. Den är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Servicefaktorn 1,0 och driftarterna S1, S2, S3, S4-S9 möjliggör användning både i kontinuerlig drift och i intermittenta processer. Det är användbart i verksamheter där en maskin går utan avbrott och en annan utför upprepade sekvenser efter linjens rytm eller styrningens krav.

Mekanisk montering och styrning enligt industriell praxis

På DE- och NDE-sidan är 6202-2Z-lager monterade. Smörjningen sker med litiumbaserat fett nr 2 i lämplig temperaturklass. Balansering med halv kil stödjer säker montering av remskivor, kopplingar och andra kraftöverföringselement. Vid montering av mekaniska delar är jämn gång viktig för långvarig stabilitet och hela enhetens lugna beteende.

Motorn är lämplig för DOL-start, styrning med frekvensomriktare och användning med mjukstartare. Därmed kan den anpassas till både enklare och mer krävande driftskrav. Motorn kan rotera i båda riktningarna, vilket breddar användningen i reverserande mekanismer, dubbelriktade matningar och tekniska enheter där arbetsriktningen ändras beroende på processfas. För elanslutning finns 2-M20X1.5 kabelgenomföringar.

1AL OPTIMAL-serien som beprövad industrilösning

Serien 1AL OPTIMAL är en av VYBO Electrics mest sålda serier, med mer än 30 000 installerade enheter i industrin. 1AL OPTIMAL hör till de mest sålda elmotorerna från VYBO Electric. Det är en professionell lågspänningslösning med aluminiumram för både standard och krävande drift, med mycket bra pris/prestanda, beprövad kvalitet och hög kompatibilitet. Mer än 30 000 enheter är installerade i industrin, vilket bekräftar att serien har bevisats under lång tid i verklig drift. För montage kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas.

Även logistiken är praktisk. Den förpackade vikten är 6,3 kg och förpackningsmåtten 260 × 170 × 215 mm, så hanteringen vid montering, lagring och servicebyte förblir enkel. Elmotor 1AL-71M2-4 är därför ett lämpligt val för verksamheter som behöver en kompakt trefasdrivning med IP55-skydd, balanserad gång och en pålitlig teknisk grund för daglig industriell användning.
