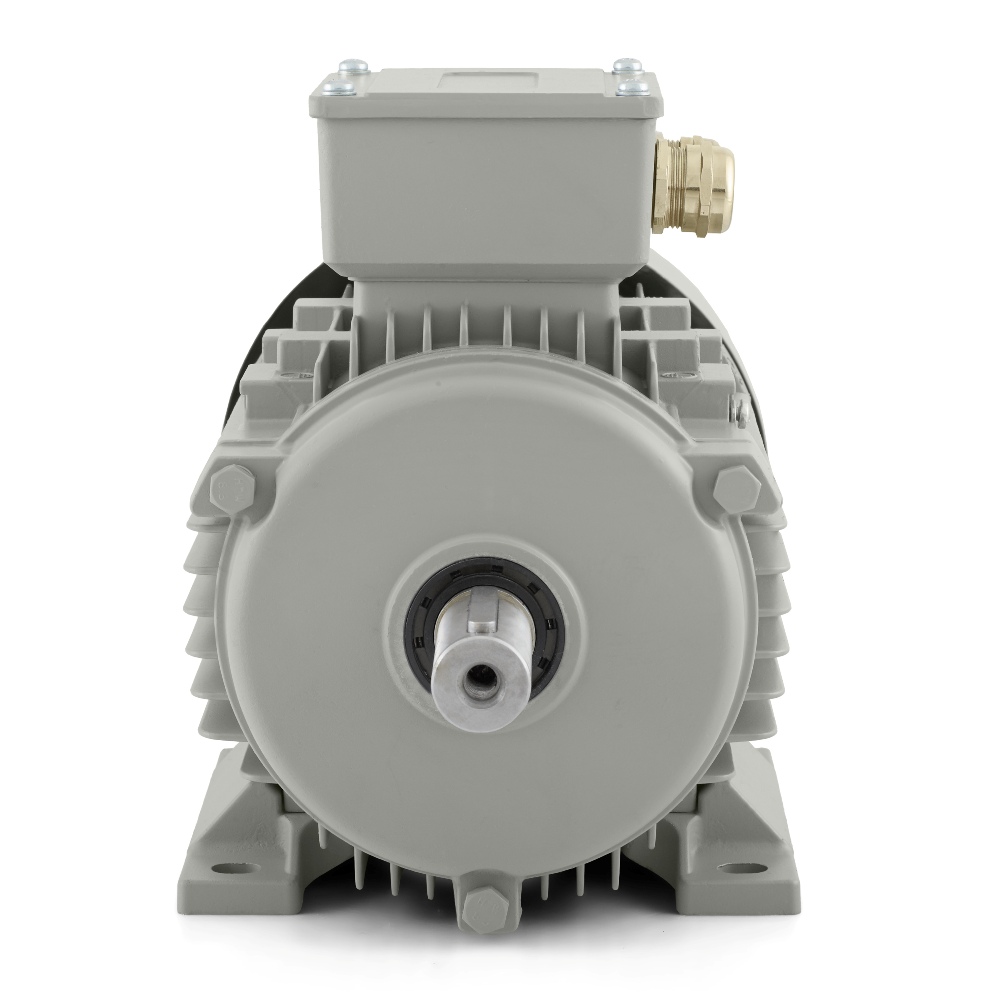

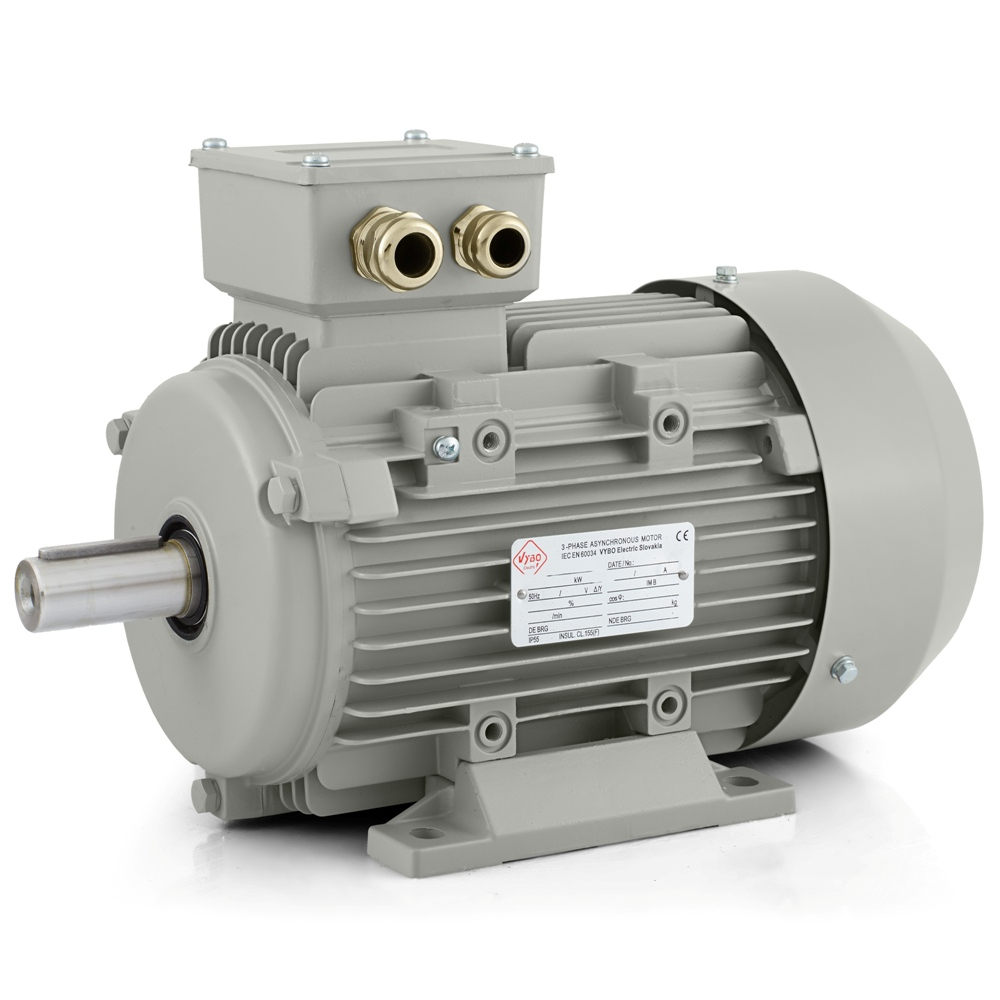

Elmotor 0,55 kW, 1390 varv/min, 400 V, 1AL-80M1-4

80 mm byggstorlek som en stabil bas för en kompakt industridrift

Elmotor 1AL-80M1-4 ur serien 1AL OPTIMAL är en trefas asynkron elmotor med en effekt på 0,55 kW, en märkspänning på 230/400 V och anslutning Delta/Y. Vid en frekvens på 50 Hz når den ett märkvarvtal på 1390 varv/min och är utförd som en 4-polig motor. 80 mm byggstorlek, det vill säga en axelhöjd på 80 mm, ger en bra balans mellan kompakta mått och mekanisk tillförlitlighet i den dagliga driften. Utförandet passar väl för produktionsmaskiner, tekniska moduler och fristående drivenheter där monteringen ska vara överskådlig och driften på ett tillförlitligt sätt passa in i hela systemet.

I praktiken används modellen ofta för bandtransportörer, förpackningsutrustning, fyllningslinjer, märkningssystem, sorteringsstationer, fläktenheter, pumpmoduler, blandningsenheter, doseringsutrustning, matningsmekanismer och materialhanteringsteknik. I sådana verksamheter är det viktigt att driften går jämnt, har ett rimligt utrymmesbehov och kan arbeta tillförlitligt även vid upprepade starter eller längre belastning.

Prestanda och elektriska värden för stabil nätdrift

Effekten på 0,55 kW passar maskiner som behöver en kompakt elmotor med en viss driftreserv. Märkströmmen är 2,50 A vid 230 V och 1,44 A vid 400 V, vilket möjliggör enkel integrering i vanliga industrisystem. En verkningsgrad på 71 % och en effektfaktor på 0,75 bidrar till ekonomisk och balanserad drift i applikationer där motorn går regelbundet under hela skiftet eller i återkommande cykler enligt linjens takt.

Vid start har startmomentförhållandet 2,3, maximalt momentförhållande 2,4 och startströmsförhållandet 5,2 praktisk betydelse. Kombinationen är fördelaktig där driften startar upprepade gånger, hanterar lätta till medeltunga laster och måste uppträda förutsägbart. Lasttypen med en parabolisk eller linjär lastkarakteristik breddar användningsområdet i transportsystem, med fläktar och i mekanismer vars motstånd förändras under arbetscykeln.

Styrning, rotationsriktning och respons i drift

Elmotor 1AL-80M1-4 är lämplig för DOL-start, för styrning via en frekvensomriktare och för en mjukstartare. Det ger större flexibilitet vid inställning av startförloppet och anpassning av driften till den aktuella tekniken. På enklare maskiner kan den arbeta med direktstart, medan en mjukare start eller bättre varvtalsreglering är en fördel i känsligare mekanismer. Motorn kan rotera i båda riktningarna, vilket är användbart för reverserande rörelser, matningsenheter och tekniska system där arbetsriktningen ändras beroende på processfasen.

En viktig driftegenskap är också rotorns tröghetsmoment på 0,0018 kg·m². I utrustning med upprepade starter, stegvis transport eller doserad rörelse bidrar det till att bibehålla god respons i driften och en jämn arbetscykel. I transportörer, förpackningsmoduler eller fyllningsmaskiner har denna egenskap direkt påverkan på det mekaniska systemets stabilitet och på jämnheten i hela produktionsförloppet.

Motståndskraft mot förhållandena i industriell användning

Motorn har kapslingsklass IP55, vilket hjälper till att skydda de invändiga delarna mot damm och vattenstänk. I verksamheter där förpackningar, bulkmaterial, vätskor eller regelbunden rengöring av utrustningen förekommer är detta en viktig faktor för tillförlitligheten. IC411-kylning bidrar till en stabil termisk drift vid längre belastning och ramen i serien 1AL OPTIMAL är konstruerad för effektiv värmeavledning.

Isolationsklass F och temperaturstegring B ger motorn en lämplig grund för daglig industriell drift. Den är konstruerad för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m. Servicefaktor 1,0 och driftlägen S1, S2, S3, S4-S9 möjliggör användning både i kontinuerlig drift och i intermittenta sekvenser. En ljudnivå på 58 dB(A) och vibrationer på 2,8 mm/s i klass A bidrar till lugn mekanisk gång, vilket är viktigt för maskiner där jämn drift och konstruktionens övergripande stabilitet övervakas.

Mekanisk konstruktion och den praktiska sidan av användningen

På både DE- och NDE-sidan är 6204-2Z-lager monterade. Smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement där jämn gång och en tillförlitlig mekanisk anslutning är avgörande. För elektrisk anslutning finns 2-M20X1.5-kabelförskruvningar förberedda, vilket förenklar integreringen i vanliga industrilösningar.

1AL OPTIMAL-serien är en av VYBO Electrics mest sålda serier, med mer än 30 000 installerade enheter inom industrin. 1AL OPTIMAL-serien hör till de mest sålda elmotorerna från VYBO Electric och har mer än 30 000 installerade enheter inom industrin. Serien är känd för mycket bra pris-prestandaförhållande, beprövad kvalitet, hög kompatibilitet och snabb driftsättning. Serien omfattar också detaljer som är praktiskt viktiga i den dagliga användningen, såsom en förstärkt kopplingslåda, förbättrat IP55-skydd för kopplingslådan och ett fläktskydd av stål. För installation kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas. Den förpackade vikten på 10 kg och förpackningsmåtten 320 × 220 × 260 mm underlättar också hantering vid lagring, transport och servicebyte. Elmotor 1AL-80M1-4 är därför ett lämpligt val för verksamheter som behöver en kompakt trefasdrift med IP55-skydd, en stabil mekanisk bas och tillförlitligt beteende i det dagliga arbetet.
