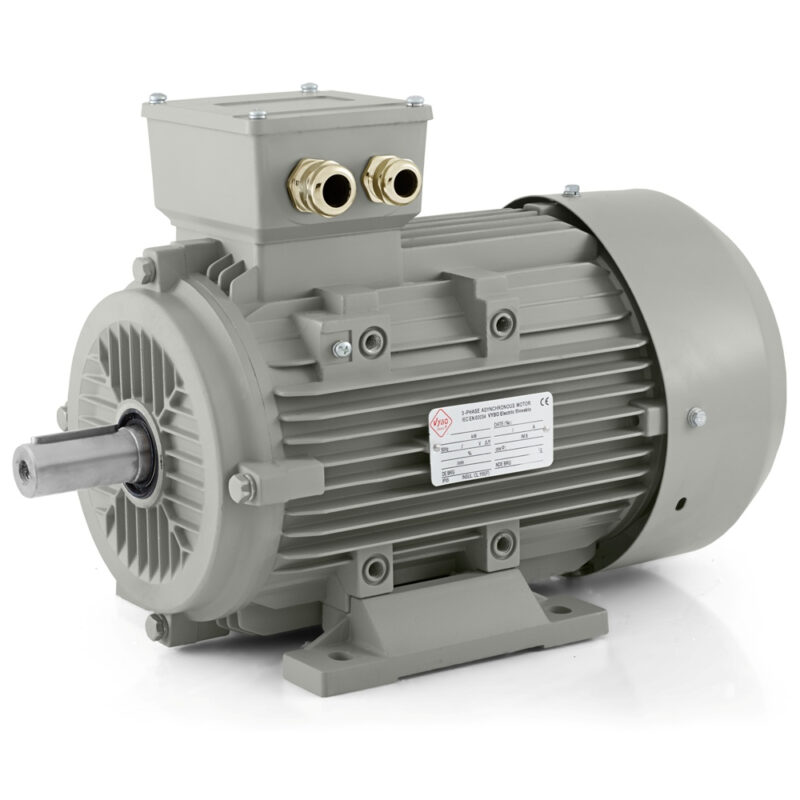

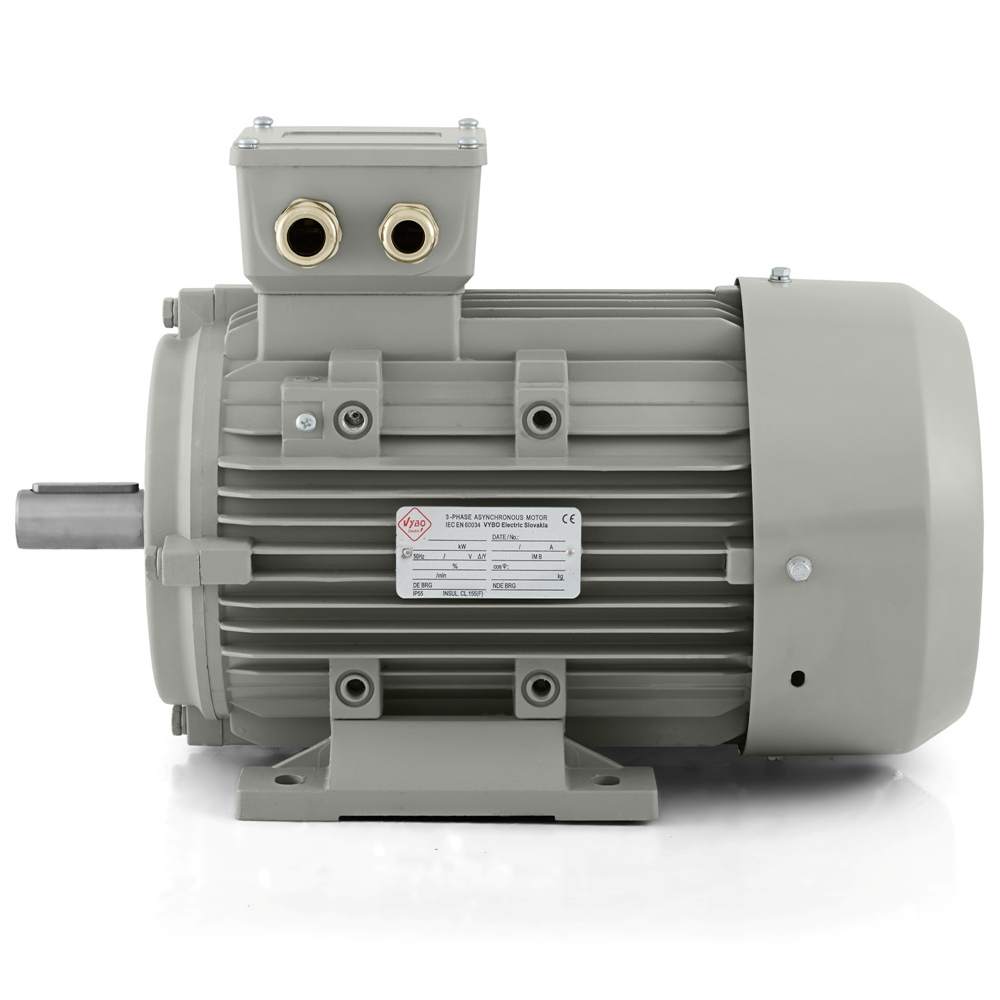

Elmotor 0,75 kW, 680 varv/min, 400 V, 1AL-100L1-8

Förberedd för installation i produktionsenheter med regelbunden drift

Elmotor 1AL-100L1-8 är en lösning för maskiner och tekniska enheter där man förväntar sig en lugn arbetsrytm, tillförlitlig mekanisk montering och problemfri driftsättning. Effekten på 0,75 kW tillsammans med ett nominellt varvtal på 680 varv/min gör modellen till en 8-polig drivning för applikationer där rörelsen ska ske jämnt och utan plötsliga reaktioner. Denna karaktär passar fyllningslinjer, doseringsskruvar, mindre bandtransportörer, sorteringsbord, etiketteringsmoduler, cirkulationspumpar, ventilationssektioner, torktunnlar, blandningskärl med lättare belastning och roterande hjälpmekanismer. I sådan utrustning är det viktigt att motorn inte orsakar onödiga stötar efter installationen och att driften kan upprätthållas under lång tid i ett stabilt tempo.

Även byggstorleken är praktiskt fördelaktig. 100 mm ramstorlek passar både kompakta och mer universella maskinkonstruktioner där industriell utformning behöver kombineras med rimligt utrymmesbehov. Förpackningsmåtten 405 × 230 × 295 mm och den emballerade vikten på 23 kg förenklar hantering, lagring, transport och förberedelse inför montering. Motorn kan rotera åt båda hållen, vilket ger större flexibilitet vid integration i olika mekaniska arrangemang. Konstruktionen omfattar kabelgenomföringar 2-M25X1.5, så anslutningen kan utföras enligt normal industriell praxis utan improviserade lösningar.

Lager, balansering och lugn mekanisk drift

Under drift är det också avgörande hur motorn beter sig efter att den kopplats till maskinens mekaniska system. Modellen använder 6206-2Z-lager på både DE- och NDE-sidan, vilket ger en stabil grund för regelbunden drift och säker rotorlagering. En vibrationshastighet på 2,8 mm/s i klass A bidrar till lugn gång, vilket är viktigt vid koppling till remskiva, koppling eller annat transmissionselement. Balansering med halv kil är lämplig för standardmontering på industrimaskiner. Rotortrögheten på 0,0095 kg·m² visar att motorn reagerar kontrollerat vid start och ändringar i driftläget. Det är särskilt värdefullt i utrustning där rörelser upprepas under hela skiftet. Vid transport av förpackningar, jämn rotation av produkter, sortering av styckegods eller dosering av granulat och pulver bör det mekaniska systemet inte utsättas för onödigt hårda impulser.

Elektrisk anslutning utan komplicerad integration

Elmotor 1AL-100L1-8 är avsedd för 230/400 V vid 50 Hz med triangel/stjärna-koppling. Märkströmmen är 4,00 A vid 230 V och 2,3 A vid 400 V, vilket förenklar dimensionering av skydd, koppling och den totala elektriska anslutningen i ett standardiserat industrinät. Motorn stödjer DOL, lämpar sig för styrning med frekvensomriktare och för användning med mjukstartare. Det ger större frihet i maskinkonstruktionen. I enkel utrustning kan direktstart vara en fördel, medan känsligare mekanik kan gynnas av mjukare start eller reglering av arbetshastigheten. Modellen ingår i serien 1AL OPTIMAL, som bygger på aluminiumkonstruktion, snabb driftsättning och god kompatibilitet i industriella tillämpningar.

Effekt, varvtal och beteende under belastning

Med 0,75 kW är detta inte en drivning avsedd för energiöverföring vid höga hastigheter. Fördelen ligger i att pålitligt driva utrustning där effekten ska överföras kontinuerligt, mjukt och utan behov av en hård start. Det nominella varvtalet på 680 varv/min passar tekniker där material transporteras, blandas, cirkuleras eller doseras i jämn takt. Det är exempelvis viktigt i mindre förpackningslinjer, styrtransportörer, vätskecirkulation i processkretsar, lättare omrörare, torkning med kontrollerat luftflöde eller arbetsbord som ska röra sig lugnt och precist.

Förhållandet mellan startmoment och märkmoment på 2,0 ger motorn en bra grund för säker start. Förhållandet för maximalt moment på 1,8 hjälper till att bibehålla driften vid normala förändringar i motståndet, och startströmsförhållandet på 4,0 är viktigt vid dimensionering av skydd och start. Motorn är avsedd för en parabolisk eller linjär belastningskarakteristik och passar därför naturligt för fläkt- och pumpapplikationer samt mekaniska uppgifter med jämn matning och regelbunden arbetscykel.

Driftförhållanden som motorn klarar

I daglig drift är även motståndskraft mot omgivningen och termisk stabilitet viktiga. IP55-skyddet bidrar till att skydda motorn i miljöer med damm, luftfuktighet och normal industriell förorening. IC411-kylning stödjer värmeavledning vid standardbelastning och isolationsklass F tillsammans med temperaturstegring B ger en lämplig grund för tillförlitlig drift under längre arbetsintervall. Servicefaktorn på 1,0 motsvarar standard industriell användning och driftformerna S1, S2, S3 och S4-S9 möjliggör både kontinuerlig drift och upprepade cykler. Användning är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Ljudnivån på 59 dB(A) bidrar till lugn drift i kompakt utrustning eller närmare operatören. Lagersystemet använder litiumbaserat fett nr 2.

Elmotor 1AL-100L1-8 passar anläggningar där installationen ska vara enkel, driften stabil och de mekaniska och elektriska aspekterna lätta att hantera redan från första monteringen. Den kombinerar en 8-polig karaktär, en kompakt 100 mm ram och en industriell konstruktion redo för regelbunden användning i många produktions- och serviceapplikationer.
