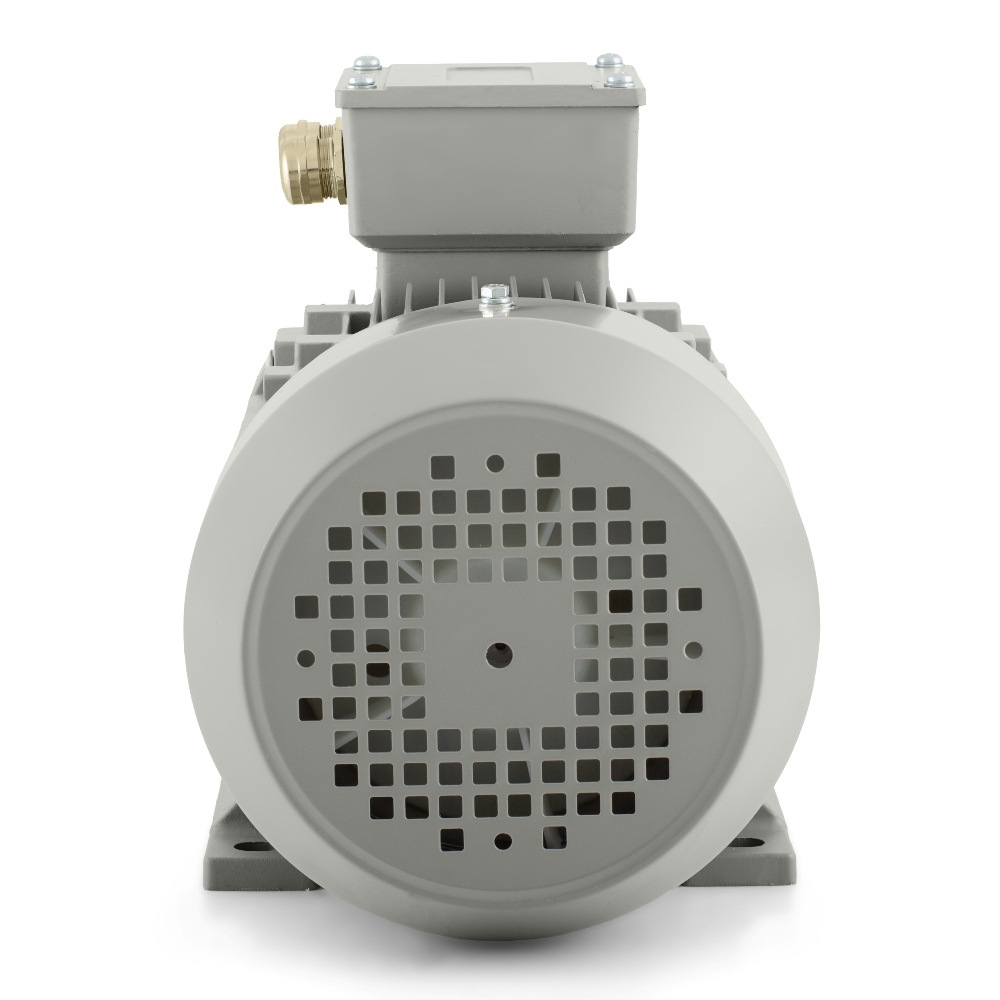

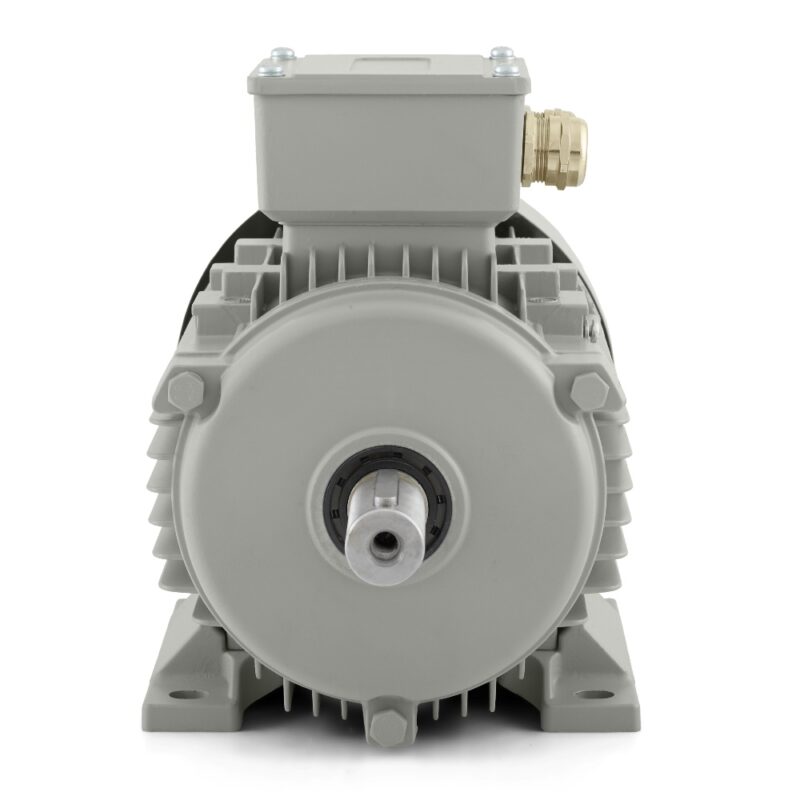

Trefas elmotor: 1AL-80M2-4, 0,75 kW
| Grundläggande tekniska data | |
| Motortyp | 1AL-80M2-4 |
| Märkeffekt (kW) | 0,75 |
| Ramstorlek (mm) | 80 |
| Antal poler | 4 |
| Märkvarvtal (varv/min) | 1390 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 230/400 |
| Anslutning | △/Y |
| Märkström 230 V (A) | 3,22 |
| Märkström 400 V (A) | 1,85 |
| Verkningsgrad vid 100 % belastning (%) | 73 |
| Effektfaktor vid 100 % belastning | 0,76 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2,3 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 6 |
| Rotorns tröghetsmoment (kg·m²) | 0,0021 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2,8 |
| Kabelförskruvningar | 2-M20X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | +65°C |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 320*220*260 |
| Förpackningsvikt (kg) | 11 |
| Lager och smörjning | |
| DE/NDE-lager | 6204-2Z/6204-2Z |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
När en kompakt drift redan bär en märkbar arbetsbelastning
Elmotor 1AL-80M2-4 ur serien 1AL OPTIMAL tillhör en effektklass där mer förväntas av driften än enbart grundläggande funktion. Med en effekt på 0,75 kW, en märkspänning på 230/400 V och anslutning Delta/Y är den redo för teknik där driften måste vara stabil, installationen rimligt utrymmeseffektiv och motorns beteende tydligt förutsägbart under hela skiftet. Vid en frekvens på 50 Hz når den ett märkvarvtal på 1390 varv/min och arbetar i en 4-polig konstruktion. 80 mm byggstorlek, det vill säga en axelhöjd på 80 mm, ger en solid bas för maskiner som redan överför en mer märkbar mekanisk belastning samtidigt som en kompakt konstruktionslösning bibehålls.
Modellen passar naturligt för bandtransportörer, förpackningslinjer, fyllningsutrustning, sorteringsmoduler, märkningssystem, blandningsenheter, fläktenheter, pumpenheter, doseringsmekanismer, matningsteknik, materialhanteringsutrustning och olika automatiserade arbetsstationer. I dessa applikationer är det ofta avgörande att motorn klarar en regelbunden arbetsrytm utan onödigt orolig karaktär och enkelt kan integreras i både befintlig och ny teknik.
En tillförlitlig start och en jämn arbetscykel är viktiga
I utrustning med täta starter eller ett återkommande arbetssteg är motorns beteende under uppvarvning mycket viktigt. Modellen 1AL-80M2-4 arbetar med en märkström på 3,22 A vid 230 V och 1,85 A vid 400 V. Startmomentförhållandet når 2,3, maximalt momentförhållande 2,3 och startströmsförhållandet 6. I praktiken hjälper detta i teknik där driften förväntas ge en förutsägbar start, stabil inkoppling och tillförlitligt beteende även vid regelbundna starter i produktionen.
En verkningsgrad på 73 % och en effektfaktor på 0,76 bidrar till balanserad drift under längre belastning. Motorn är avsedd för en lasttyp med parabolisk eller linjär lastkarakteristik och passar därför väl för mekanismer med varierande motstånd, medelhögt flöde och materialrörelse. Även rotorns tröghetsmoment på 0,0021 kg·m² är viktigt. I utrustning där arbetssteget upprepas med regelbundna intervall bidrar det till god respons i driften och ett jämnare beteende hos hela enheten.
Drift i en produktionsmiljö ställer tydliga krav på motorn
En industriell drift måste fungera tillförlitligt även i miljöer där damm, högre temperaturer eller regelbunden mekanisk belastning förekommer. Därför är kapslingsklass IP55 viktig, eftersom den hjälper till att skydda motorns invändiga delar mot damm och vattenstänk. I förpackningsmaskiner, transportmoduler, blandningsutrustning eller materialhanteringsteknik är detta en praktisk fördel som bidrar till långsiktig driftsäkerhet. Den termiska stabiliteten säkerställs av IC411-kylning, medan ramen i serien 1AL OPTIMAL är konstruerad för effektiv värmeavledning.
Motorn använder isolationsklass F och temperaturstegring B. Den är konstruerad för en omgivningstemperatur på upp till +65 °C och höjder upp till 1000 m. Servicefaktor 1,0 tillsammans med driftlägena S1, S2, S3, S4-S9 breddar användningsområdet från kontinuerlig drift till intermittenta sekvenser. En ljudnivå på 58 dB(A) och vibrationer på 2,8 mm/s i klass A hjälper till att bibehålla en kultiverad mekanisk karaktär, vilket är viktigt i maskiner där stabilitet, precision och den allmänna arbetskomforten i hallen övervakas.
Mekanisk konstruktion och styrning utan onödiga begränsningar
Både DE- och NDE-änden är utrustade med 6204-2Z-lager. Smörjningen sker med litiumbaserat fett nr 2 i lämplig temperaturklass. Balansering med halv kil bidrar till jämn gång vid montering av remskivor, kopplingar och andra kraftöverföringselement. Motorn är lämplig för DOL-start och stöder även styrning via en frekvensomriktare och en mjukstartare. Den kan därför anpassas till både enklare applikationer och teknik som kräver en mjukare uppvarvning eller bättre startkontroll.
Motorn kan rotera i båda riktningarna, vilket breddar användningen i reverserande mekanismer, dubbelriktade matningar och utrustning där arbetsrörelsens riktning ändras. För elektrisk anslutning finns 2-M20X1.5-kabelförskruvningar. Även logistiken är praktisk. Förpackningsvikten är 11 kg och förpackningsmåtten 320 × 220 × 260 mm, vilket gör hanteringen enkel vid installation, lagring och servicebyte.
1AL OPTIMAL som en beprövad plattform för industrin
1AL OPTIMAL-serien är en av VYBO Electrics mest sålda serier, med mer än 30 000 installerade enheter inom industrin. 1AL OPTIMAL hör till de mest sålda elmotorerna från VYBO Electric och har mer än 30 000 installerade enheter inom industrin. Serien är känd för mycket bra pris-prestandaförhållande, beprövad kvalitet, hög kompatibilitet och snabb driftsättning. Praktiska fördelar omfattar även funktioner som en förstärkt kopplingslåda, förbättrat skydd för IP55-kopplingslådans lock, ett fläktskydd av stål och kompatibla fötter. Vid installation kan följande utföranden användas: IM B3, IM B35, IM B5, IM B14, IM B34. Elmotor 1AL-80M2-4 utgör därför en tillförlitlig trefasdrift för verksamheter som behöver kompakta mått, en solid mekanisk grund och stabil drift i den dagliga industriella användningen.
