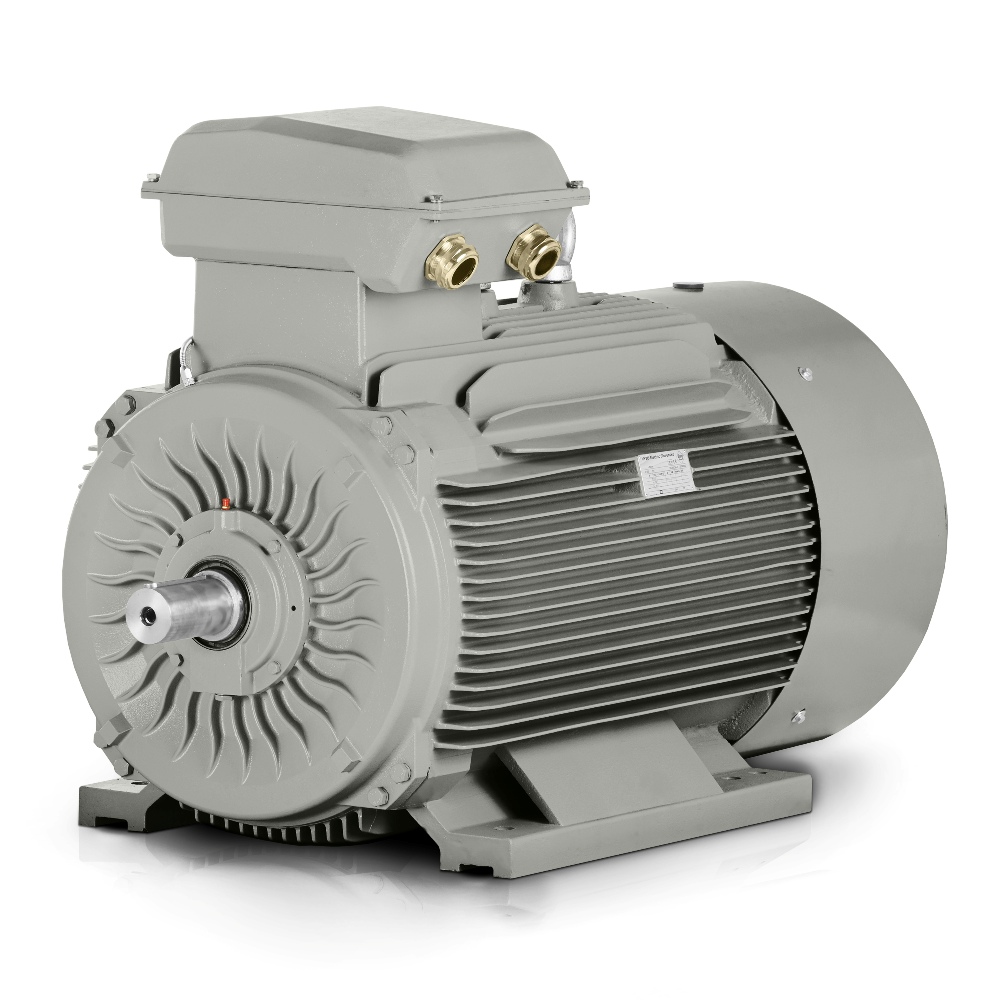

Trefas elmotor: 3LC-315L1-6, 110 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-315L1-6 |
| Märkeffekt (kW) | 110 |
| Ramstorlek (mm) | 315 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 196 |
| Märkström 690 V (A) | 113,62 |
| Verkningsgrad vid 100 % belastning (%) | 95,1 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,85 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 6,7 |
| Rotorns tröghetsmoment (kg·m²) | 6,07675 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1412*727*1026 |
| Förpackningsvikt (kg) | 974 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Elmotor 1000 varv/min för stabil drift av produktionsteknik
Elmotorn 3LC PRO 3LC-315L1-6 med en effekt på 110 kW är konstruerad för verksamheter där en idealisk balans mellan inköpspris och energibesparing är avgörande. Denna elmotor på 1000 varv/min arbetar med ett nominellt varvtal på 990 varv/min och passar därför bra för tillämpningar med kontinuerlig belastning där jämn effektöverföring och stabilitet i drivsystemet är viktiga.
I praktiken uppskattar tekniker särskilt hur en IE3-elmotor hjälper till att minska förluster vid långvarig användning. IE3-effektivitetsklassen återspeglas i driftskostnaderna för energiintensiva linjer och skapar utrymme för mer rationell energihantering vid modernisering av drivsystem. Detta är viktigt för medelstora företag och stora fabriker som vill optimera förbrukningen utan att störa produktionsrytmen.

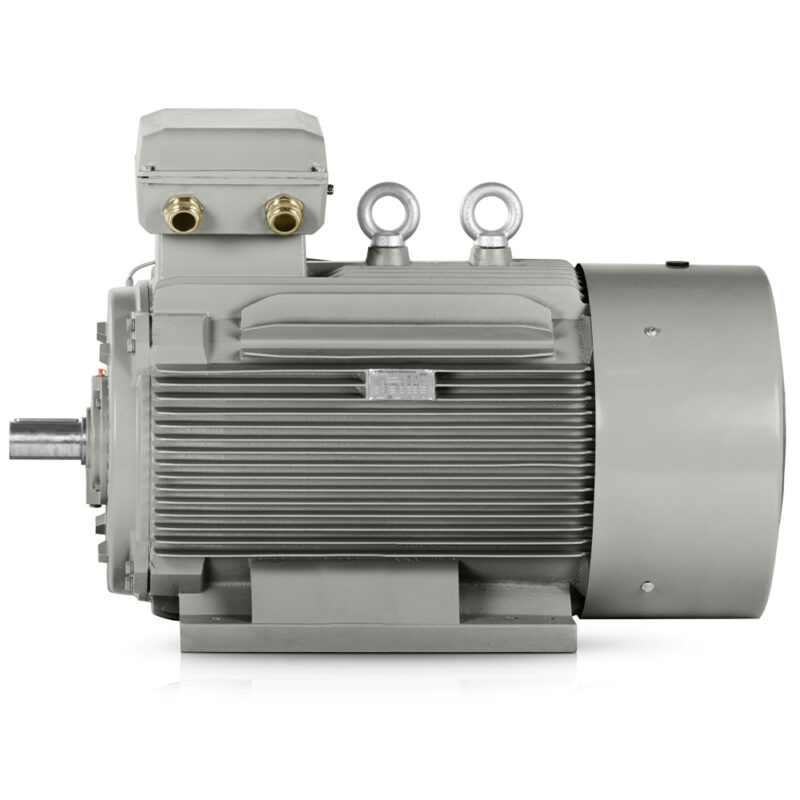

Robust gjutjärnsram för krävande industriella tillämpningar
En robust gjutjärnsram hjälper till att behålla den mekaniska styvheten vid vibrationer, kontinuerliga belastningsförändringar och installation i tekniska enheter med högre dynamiska krav. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar den konstruktiva hållbarheten i långvarig drift, vilket är särskilt fördelaktigt inom verkstadsproduktion och industriautomation.
En asynkron elmotor i denna klass integreras väl i drivsystem där tillförlitlig start, stabilt vridmoment och minimala serviceingrepp förväntas. Konstruktörer uppskattar även rotortrögheten på 6.077 kg/m², som hjälper vid utformning av acceleration och dimensionering av efterföljande transmissioner.
Start-, ström- och momentvärden för dimensionering av drivsystem
Starten kännetecknas av ett startmomentsförhållande på 2 och ett startströmsförhållande på 6.7, som är viktiga vid val av startmetod och bedömning av nätbelastningen. Ett maxmomentsförhållande på 2 stödjer användning i utrustning där motstånd mot kortvarig överbelastning förväntas och kontrollen över maskinens rörelse måste bibehållas.
Märkström på △ 400V 196 A och märkström på Y 690V 113.62 A ger konstruktörerna flexibilitet att välja anslutning efter eldistributionssystemet. En effektfaktor på 0.85 stödjer korrekt dimensionering av strömförsörjningen och bidrar tillsammans med en verkningsgrad på 95.1% till rationell drift i produktionssegment med långa drifttider.
Användningsområden för tillverkning, bearbetning och logistik
3LC PRO 3LC-315L1-6 passar för följande verksamheter:
- bandtransportörer för täta material
- pumpstationer för processvatten
- fläktenheter för kyltorn
- kompressorenheter för tryckluft
- blandningsutrustning i kemisk produktion
- ballastkrossar i råvarubearbetningsanläggningar
- extrudrar inom plastbearbetning
- granulatorer i återvinningslinjer
- valsverk inom lättmetallurgi
- upprullningsmaskiner i pappersindustrin
- centrifugalseparatorer inom livsmedelsbearbetning
- transportsystem i automatiserade lager
- omrörare i fermenteringstankar
Översikt för installation och service utan onödiga driftstopp
Vid konstruktion av ställverk förenklar 2-M63X1.5-kabelförskruvningar kraftkabeldragningen och minskar komplikationer vid anslutning. DE-lager 6319-C3 och NDE-lager 6319-C3 passar tillämpningar där långsiktig driftsäkerhet och förutsägbara serviceintervall är viktiga. En ljudnivå på 83 dB(A) motsvarar industriell användning där prestanda kombineras med kontroll av driftförhållandena.
Förpackningsmått på 1412*727*1026 mm och en förpackad vikt på 974 kg är viktiga vid planering av hantering, lagring och installation i produktionen. Vid specificering av leveransen har du därför den information som behövs för logistik, lyftarbete och godsmottagning på anläggningen.
3LC PRO för ingenjörer, konstruktörer och anläggningsoperatörer
Om du konstruerar ett nytt drivsystem eller ersätter en äldre motor i en befintlig linje erbjuder 3LC PRO 3LC-315L1-6 en lösning för långvarig drift med fokus på energieffektivitet och mekanisk hållbarhet. Mer än 15 års erfarenhet av industrileveranser återspeglas i att denna motortyp används där prestanda måste kombineras med kontrollerade driftskostnader.
Utnyttja erbjudandet och välj en elmotor på 1000 varv/min som stödjer drivsystemets stabilitet, begränsar energiförluster och förenklar hanteringen av långvarig drift.
