Trefas elmotor: 3LC-315S-2, 110 kW

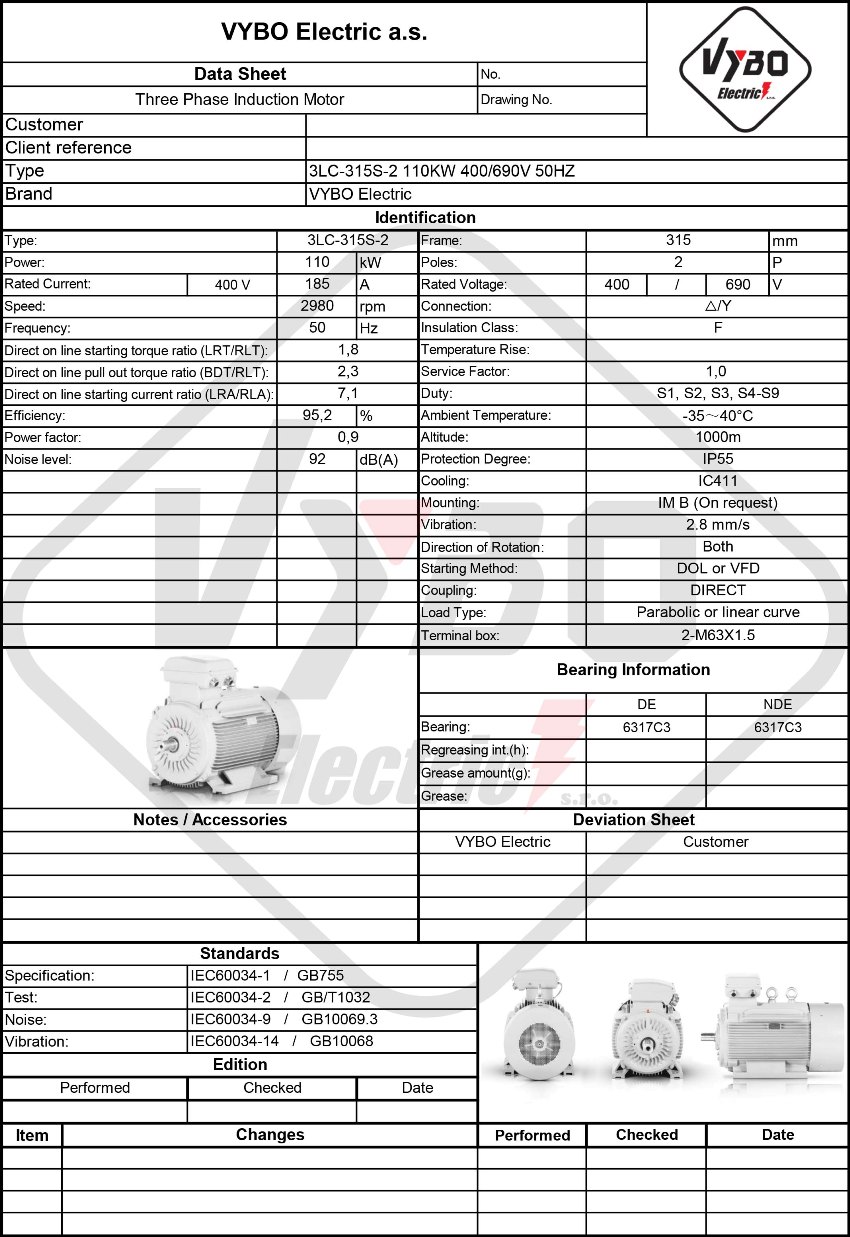

| Grundläggande tekniska data | |
| Motortyp | 3LC-315S-2 |
| Märkeffekt (kW) | 110 |
| Ramstorlek (mm) | 315 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 185 |
| Märkström 690 V (A) | 107,25 |
| Verkningsgrad vid 100 % belastning (%) | 95,2 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,8 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 1,495 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1302*727*1026 |
| Förpackningsvikt (kg) | 843 |
| Lager och smörjning | |
| DE/NDE-lager | 6317-C3/6317-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |

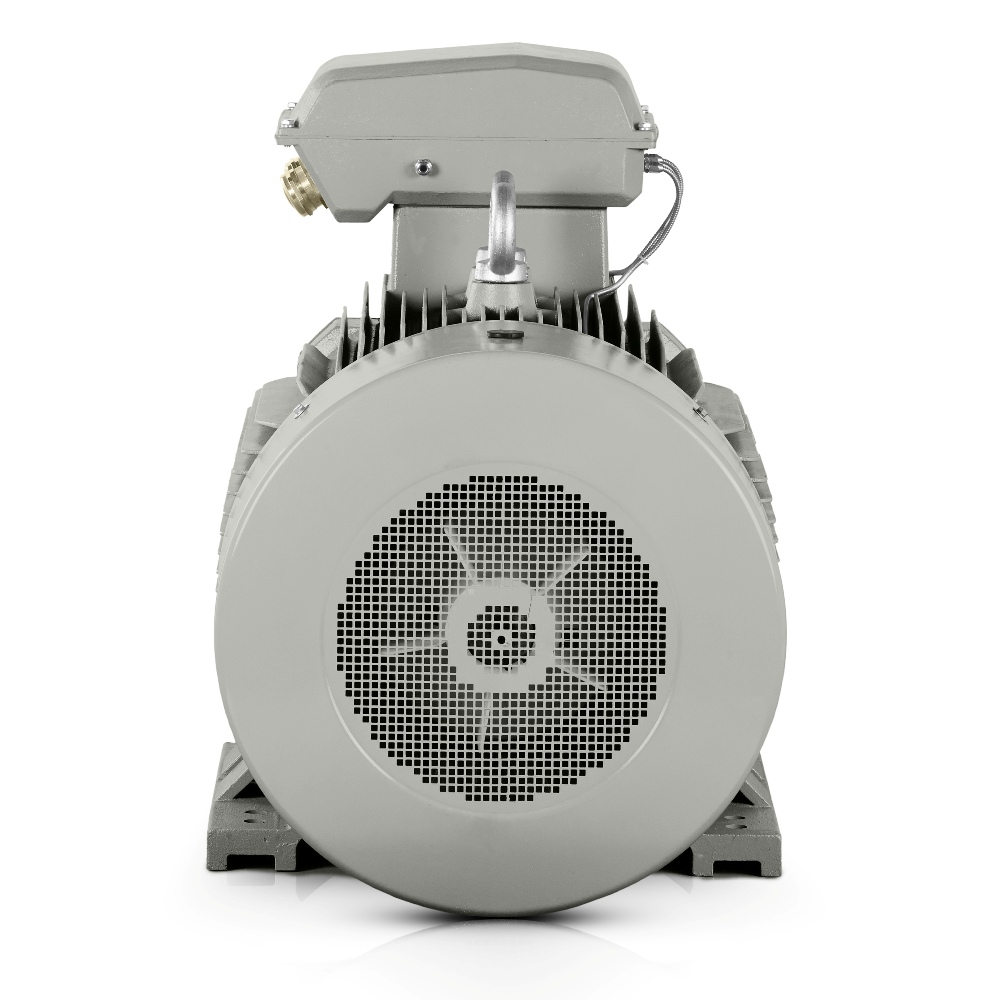

En robust gjutjärnsram hjälper till att minska risken för deformation under långvarig belastning och ger den tvåpoliga elmotorn 3LC PRO 3LC-315S-2 förmågan att ge tillförlitliga besparingar även i kontinuerlig drift. Med en effekt på 110 kW, ett nominellt varvtal på 2980 varv/min och en 400/690 V-matning är denna elmotor lämplig där drivstabilitet, energieffektivitet och verkligt värde under utrustningens hela livslängd är viktiga.
Tvåpolig elmotor för linjer där stabil dragkraft är viktig
3LC PRO-konstruktionen är avsedd för anläggningar som arbetar under hög belastning och behöver förutsägbar start och upprepade starter. Märkström på 185 A vid △ 400V och 107.25 A vid Y 690V ger konstruktörerna de uppgifter som krävs för korrekt dimensionering av skydd och elskåp. Ett startströmsförhållande på 7.1 förenklar utformningen av startsystemet i applikationer där nätets strömbelastning måste beaktas.
I praktiken är denna tvåpoliga elmotor lämplig för blandare, pumpaggregat, kompressorstationer, transportlinjer, centrifuger, fläktar, granuleringslinjer, pressutrustning, gjuteriblandare, krossar, sågenheter, extrudrar, lindningsmaskiner, trumsiktar och processomrörare. För medelstora företag och stora fabriker är en viktig fördel att drivningen kan integreras i befintlig teknik utan onödiga kompromisser med byggstorlek eller monteringsutförande.

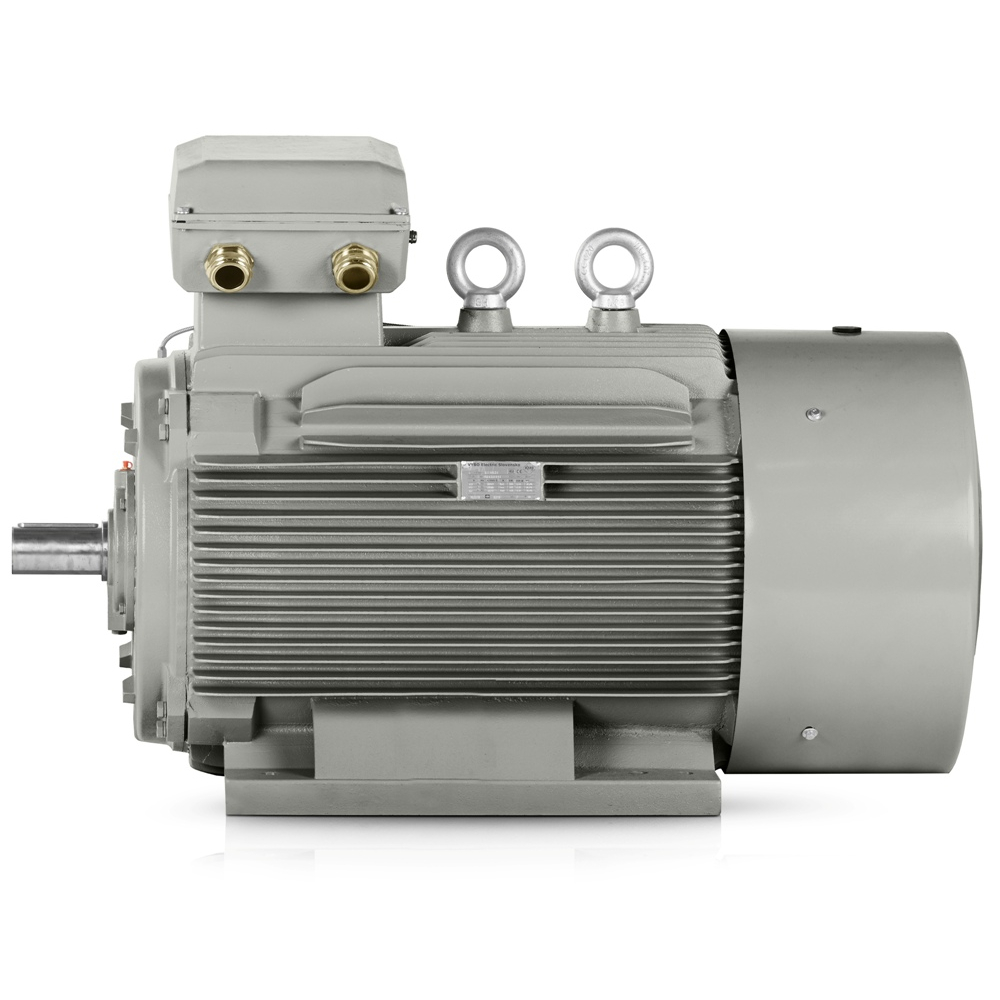

Robust gjutjärnsram och förstärkta komponenter för lång livslängd

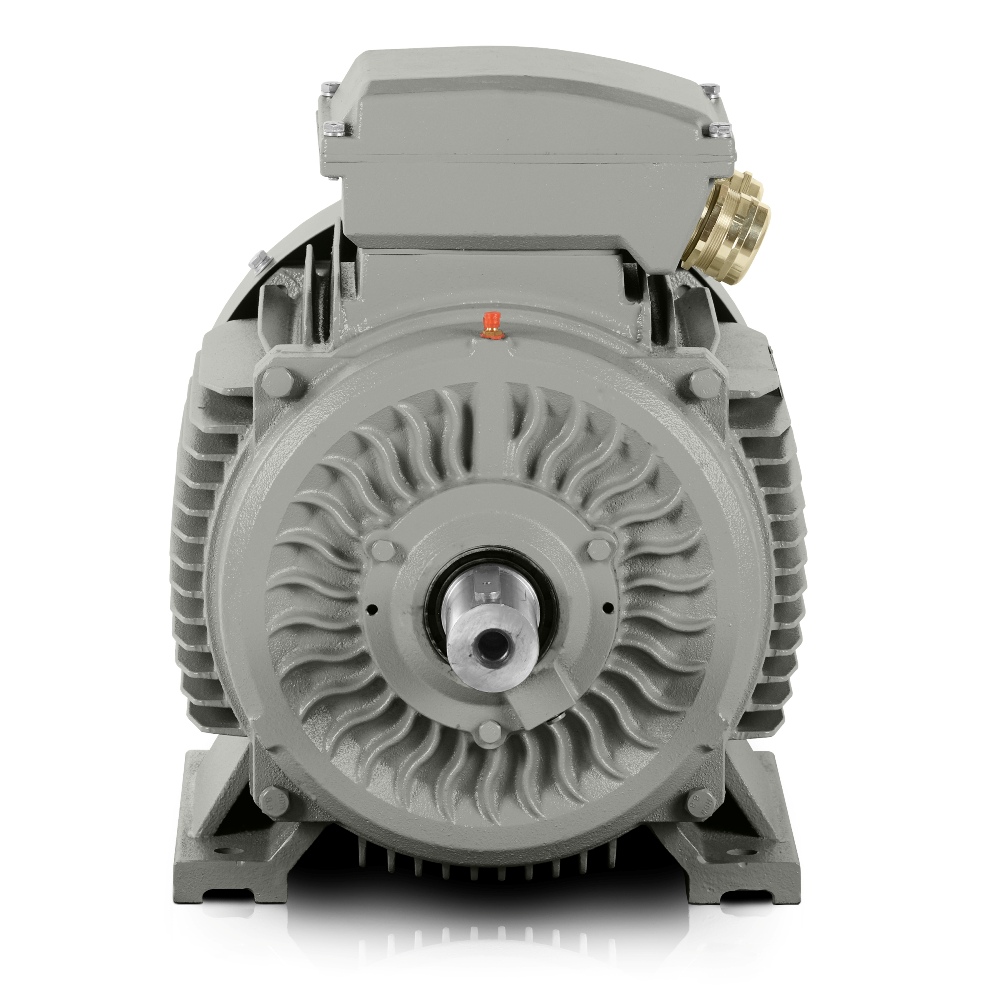

Den robusta gjutjärnsramen kompletteras med förstärkta lagersköldar av gjutjärn och förstärkta gjutjärnsfötter, vilket hjälper motorn att motstå vibrationer, dynamiska belastningar och den tuffare miljön i industriproduktion. 6317-C3-lager på både DE- och NDE-sidan stödjer drift där exakt lagerinriktning och en rimlig livslängd vid högre varvtal är viktiga.
Rotortröghet på 1.495 kg/m² och en ljudnivå på 92 dB(A) är värden som konstruktörer kan använda vid planering av hela drivningen och bedömning av arbetsplatsens akustik. En förpackningsvikt på 843 kg och förpackningsmått på 1302×727×1026 mm är viktiga när lagerhantering och installation i tekniken planeras. Kabelförskruvningar gör det möjligt att anpassa anslutningen till den specifika installationen.
IE3-verkningsgradsklass för lägre driftskostnader
IE3-verkningsgradsklassen ger mycket hög verkningsgrad, vilket är särskilt fördelaktigt vid längre driftcykler och hög årlig utnyttjandegrad. En verkningsgrad på 95.2% och en effektfaktor på 0.9 hjälper till att hålla energiförbrukningen under kontroll, vilket är viktigt för drivningar som går under större delen av skiftet eller kontinuerligt.
En asynkron elmotor i denna klass är ett naturligt val för produktion där förhållandet mellan energikostnader och linjens prestanda övervakas. Vid dimensionering av drivningen är ett startmomentförhållande på 1.8 och ett maximalt momentförhållande på 2.3 också användbara, eftersom de förenklar bedömningen av start under mekanisk belastning och motstånd.
En lösning med stöd av tillverkarens mångåriga erfarenhet
Tillverkarens mångåriga erfarenhet syns i hur väl motorn passar industriell praxis: från lagerval och robust montering till beredskap för verkliga installationsförhållanden. Denna elmotor passar därför team som behöver en tillförlitlig komponent med en tydlig driftsmässig fördel för produktion, underhåll och energiplanering.
För ingenjörer som behöver prestanda utan improvisation
3LC-315S-2 ger ingenjörer och konstruktörer trygghet vid planering av nya linjer eller byte av äldre drivningar. Kombinationen av effekt, varvtal, gjutjärnskonstruktion och IE3-effektivitet hjälper till att hålla tekniken i tillförlitlig drift samtidigt som energibehovet på lång sikt minskar.
Om du behöver en motor till ditt projekt som passar industriell användning utan onödiga kompromisser, kontakta oss.
