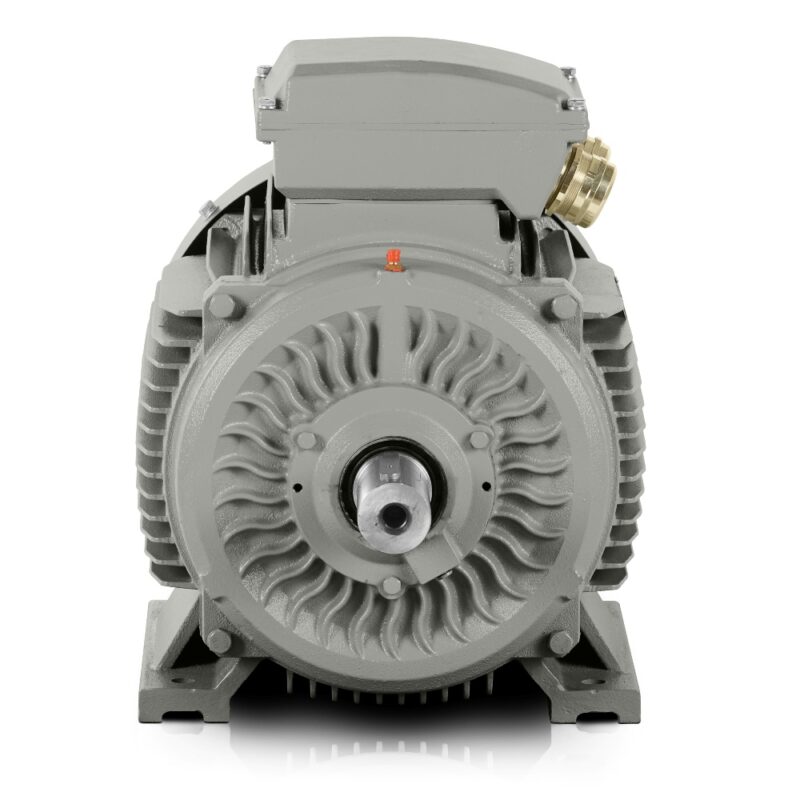

Trefas elmotor: 3LC-315S-4, 110 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-315S-4 |
| Märkeffekt (kW) | 110 |
| Ramstorlek (mm) | 315 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 187 |
| Märkström 690 V (A) | 108,41 |
| Verkningsgrad vid 100 % belastning (%) | 95,4 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,2 |
| Förhållande för startström (LRA/RLA) | 7 |
| Rotorns tröghetsmoment (kg·m²) | 3,626 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1302*727*1026 |
| Förpackningsvikt (kg) | 891 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
En robust gjutjärnsram ger modellen 3LC-315S-4 besparingar i servicearbetet och värde i krävande verksamheter där en 4-polig elmotor förväntas ge stabil prestanda, hållbarhet och rimliga driftskostnader.
Denna asynkrona elmotor med en effekt på 110 kW och ett nominellt varvtal på 1485 varv/min är avsedd för medelstora företag och stora fabriker som behöver långsiktig driftsäkerhet i drivningar med högre belastning. Gjutjärnshuset, de förstärkta lagersköldarna och de robusta fötterna hjälper till att bibehålla exakt monteringsgeometri även vid vibrationer, vilket ingenjörer uppskattar vid konstruktion av pumpstationer, transportlinjer och tekniska enheter.
3LC PRO 4-polig elmotor för jämn kraftöverföring
En 4-polig elmotor passar där drivningen måste fungera med ett balanserat förhållande mellan moment och varvtal utan onödiga variationer under drift. Märkströmmen når 187 A vid △ 400V och 108,41 A vid Y 690V, vilket förenklar konstruktion av ställverk och dimensionering av skydd i trefassystem. Ett startmomentförhållande på 2 och ett maximalt momentförhållande på 2,2 stödjer start även vid medeltunga belastningar.
IE3-energieffektivitet i daglig drift
IE3-effektivitetsklassen förbättrar energieffektiviteten under långa driftcykler, där skillnader i förluster blir synliga i den årliga energiförbrukningen. En effektfaktor på 0,89 underlättar dimensionering av matningen, medan en verkningsgrad på 95,4 % hjälper elmotorn att arbeta ekonomiskt även vid stabil belastning. I praktiken ger detta en starkare grund för transportörer, omrörare och tekniska enheter med långa drifttider.
Gjutjärnskonstruktion för vibrationer, damm och kontinuerlig skiftdrift
En robust gjutjärnsram är avgörande på linjer där motorn utsätts för stötbelastningar, temperaturförändringar och damm. Kabelförskruvningar 2-M63X1.5 möjliggör praktisk förläggning av matningen, medan DE-lager 6319-C3 och NDE-lager 6319-C3 är valda för stabil lagring av rotorn. Rotorns tröghetsmoment på 3,626 kg/m² stödjer mjuk start även i applikationer som kräver kontrollerad acceleration utan onödiga mekaniska toppar.
Utvalda industriella applikationer för en 110 kW-drivning
I praktiken används den i kylvattenpumpar, centrifugalfläktar, skruvkompressorer, bandtransportörer, omrörare i processtankar, ballastkrossar, briketteringspressar, plastextrudrar, valsverk, råvarublandare, träbearbetningslinjer och draglindningsmaskiner. Var och en av dessa verksamheter drar nytta av en konstruktion som klarar långa driftcykler och upprepade starter.
Snabb orientering vid konstruktion eller byte av en drivning
En emballerad vikt på 891 kg och förpackningsmått på 1302*727*1026 mm förenklar logistikplaneringen både för installation på plats och för reservdelslagring. En ljudnivå på 88 dB(A) måste beaktas vid utformning av det tekniska området, särskilt där motorn ingår i en sluten linje eller maskinenhet. Modellen 3LC-315S-4 bygger på tillverkarens många års erfarenhet, vilket är en viktig faktor vid val av ersättningsdrivning eller ny drivning i driftmiljöer med hög belastning.
Kontakta oss för teknisk verifiering av om modellen 3LC-315S-4 är lämplig för er verksamhet.
