Elmotor 1,1 kW, 680 varv/min, 400 V, 1AL-100L2-8

När drivningen måste passa både matningen och applikationen

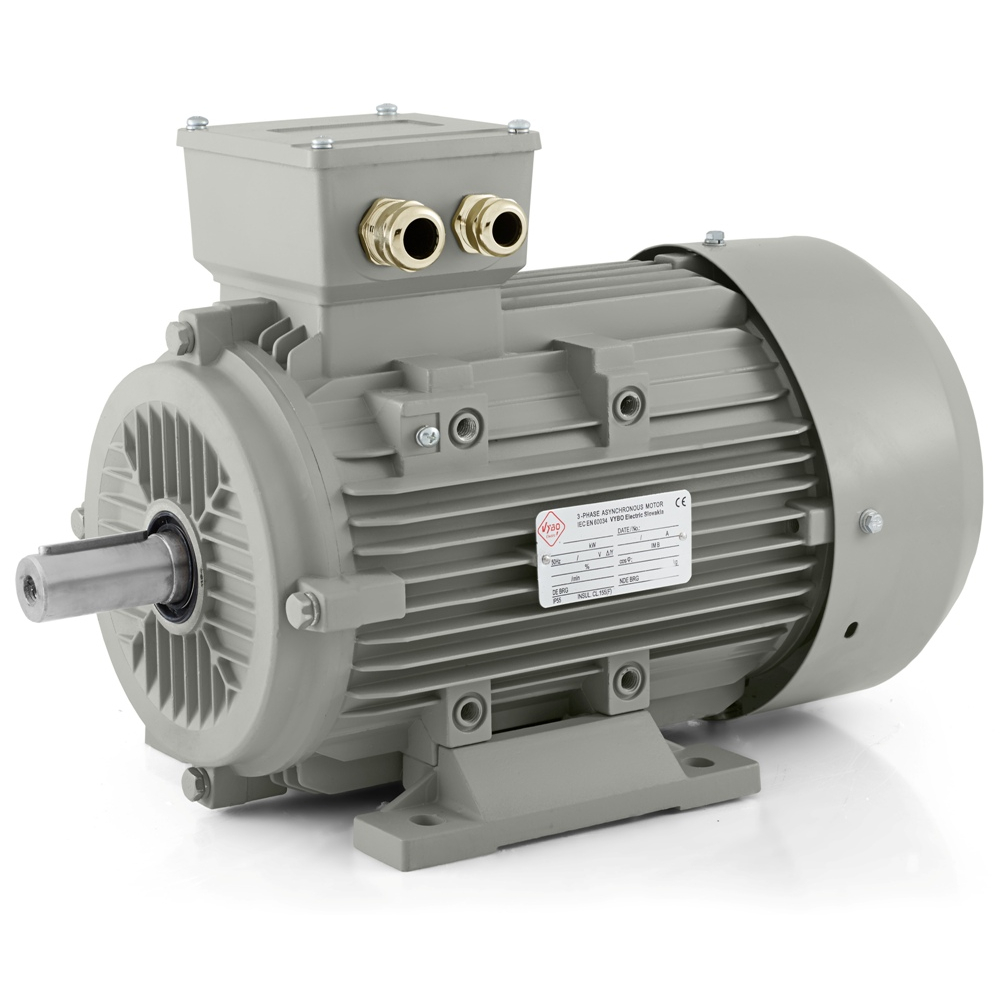

Elmotor 1AL-100L2-8 är en 8-polig modell med en effekt på 1,1 kW, nominellt varvtal på 680 varv/min och matning på 230/400 V vid 50 Hz. Den här typen av motor är lämplig där rörelsen ska vara jämn, tydlig och tillförlitlig under lång tid. I praktiken är det inte en drivning för höga hastigheter, utan en lösning för teknik som behöver en regelbunden arbetsrytm utan onödigt abrupta reaktioner. Detta beteende passar bandtransportörer, doseringsskruvar, blandare med lätt till medelhög belastning, cirkulationspumpar, torkmoduler, fläktenheter, sorteringsbord, roterande arbetsstationer, fyllningsmaskiner och långsam upprullning av material. I dessa uppgifter är det viktigt att motorn inte påtvingar mekanismen en hård start utan ger en drift som överförs mjukt till hela maskinen.

Matning, ström och integration i tekniken

Den elektriska delen är utformad för naturlig integration i ett standardiserat industrinät. Triangel/stjärna-kopplingen vid 230/400 V förenklar konstruktionen av matningen, medan märkströmmen på 5,56 A vid 230 V och 3,2 A vid 400 V ger konstruktör och servicetekniker en tydlig grund för val av skydd, koppling och säkring. Detta är särskilt viktigt för maskiner som ska gå snabbt från installation till drift utan långvariga justeringar. Motorn är lämplig för DOL, styrning med frekvensomriktare och användning med mjukstartare. Därför passar den både i en enkel fristående applikation och i teknik där en mjukare start eller anpassning av arbetstakten efter processen krävs. Vid fyllning, blandning, dosering eller transportlinjer med regelbunden cykel hjälper detta till att anpassa driften till det mekaniska systemet och efterföljande processteg.

Just här blir den praktiska betydelsen av serien 1AL OPTIMAL tydlig. Det är professionella lågspänningsmotorer från VYBO Electric med aluminiumram, utvecklade för standarddrift och mer krävande förhållanden med fokus på snabb driftsättning och god industriell kompatibilitet.

Start, moment och beteende i upprepade cykler

Vid ett nominellt varvtal på 680 varv/min är motorn lämplig för processer där effekten överförs mjukt utan behov av hög dynamik. Ett startmomentförhållande på 2,0 mot märkmomentet ger god säkerhet vid start. Ett maximalt momentförhållande på 1,8 hjälper till att hantera normala förändringar i motståndet under drift, medan ett startströmsförhållande på 5,0 är viktigt när den elektriska starten dimensioneras. Dessa värden har konkret betydelse för utrustning som startar upprepade gånger under ett skift eller arbetar i en regelbunden produktionscykel. På en doseringsenhet ger det en förutsägbar start av matningen, på en pump eller fläkt en jämnare uppstart utan onödigt hård belastning och på en transportör eller ett roterbord en mjukare rörelseöverföring.

Motorn är konstruerad för en parabolisk eller linjär belastningskarakteristik, vilket breddar användningen i många vanliga industriella tillämpningar. Den passar där belastningen ökar gradvis eller ligger inom ett regelbundet intervall under driften. Effekten på 1,1 kW är därför inte bara ett katalogvärde; i praktiken ger den en stabil grund för teknik som måste fungera pålitligt många timmar om dagen med en lugn driftkaraktär.

Skydd, värme och driftförhållanden

I en industriell miljö är det också viktigt hur motorn motstår damm, fukt och långa driftstider. Modellen har IP55-skydd och är därmed förberedd för normala produktionsförhållanden med industriell förorening och luftfuktighet. IC411-kylning säkerställer värmeavledning vid standardbelastning och kombinationen av isolationsklass F och temperaturstegring B ger en lämplig termisk reserv för regelbunden och långvarig drift. Servicefaktorn på 1,0 motsvarar standard industriell användning. Driftformerna S1, S2, S3 och S4-S9 möjliggör kontinuerlig drift och cykliska processer med intermittent belastning. Användningen är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Ljudnivån på 59 dB(A) bidrar till behaglig drift i hallar där flera tekniker arbetar sida vid sida eller där operatören står närmare maskinen.

Mekanisk konstruktion och praktiska monteringsdetaljer

100 mm ramstorlek ger en bra balans mellan kompakt installationsutrymme och säker mekanisk integration i maskinen. 6206-2Z-lager på DE- och NDE-sidan stödjer stabil rotorlagering och en vibrationshastighet på 2,8 mm/s i klass A bidrar till balanserad drift vid anslutning till remskiva, koppling eller annat transmissionselement. Motorn kan rotera i båda riktningarna och balansering med halv kil motsvarar standard industriell montering. Rotortrögheten på 0,011 kg·m² hjälper till att bibehålla en rimlig reaktion vid start och förändringar i driftläget. Konstruktionen omfattar kabelgenomföringar 2-M25X1.5. För hantering och logistik är förpackningsmåtten 405 × 230 × 295 mm och den emballerade vikten på 25 kg användbara. Lagersystemet använder litiumbaserat fett nr 2.

Elmotor 1AL-100L2-8 är lämplig för applikationer där den elektriska anslutningen ska vara överskådlig, starten stabil och det mekaniska systemet lugnt och konsekvent i drift. Den kombinerar 8-polig konstruktion, 100 mm ram, IP55-skydd och en konstruktion redo för daglig industriell användning.
