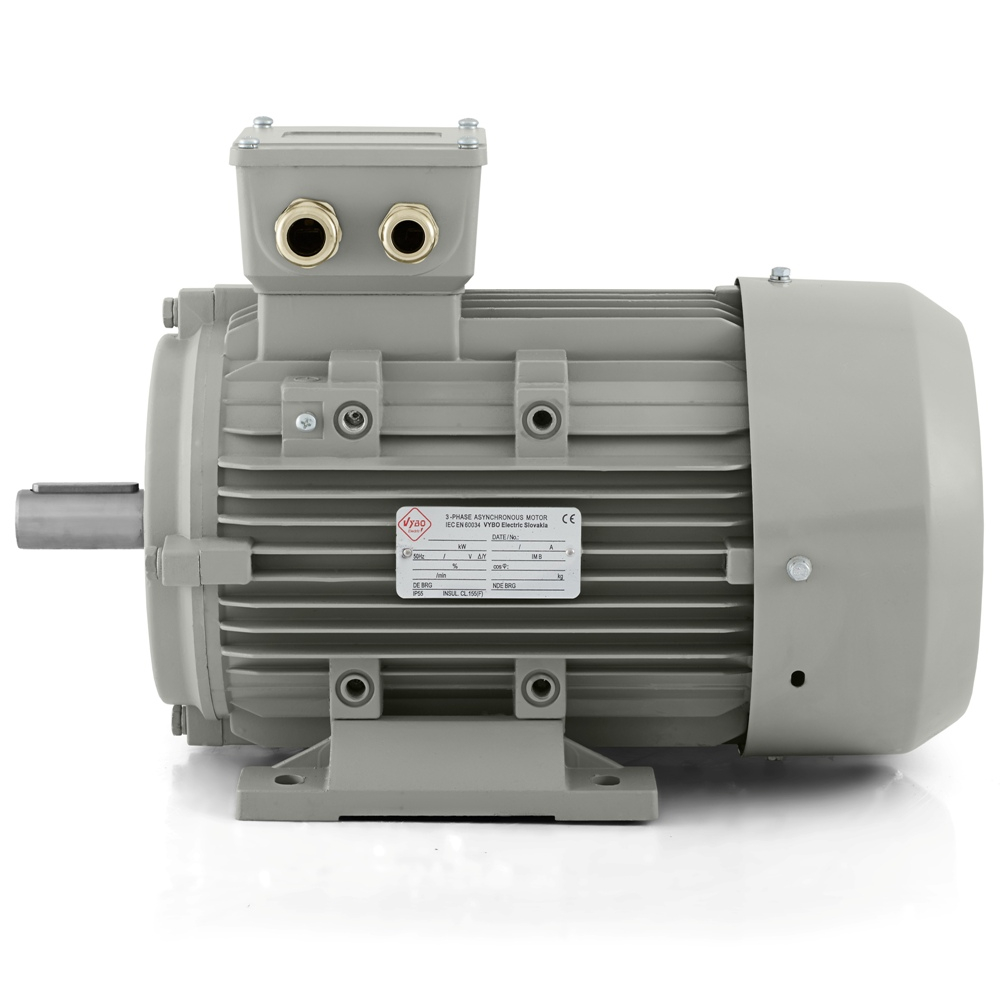

Elmotor 11 kW, 970 varv/min, 400 V, 1AL-160L-6

Elmotor 1AL-160L-6 för tillförlitlig idrifttagning och stabil 6-polig drift

Elmotor 1AL-160L-6 från VYBO Electric är en 6-polig trefasmodell med en effekt på 11 kW, märkspänning 400/690 V, frekvens 50 Hz och märkvarvtal 970 varv/min. Det är en version för tekniker där en regelbunden arbetsrytm, stabil mekanisk montering och problemfri integration i industriell drift förväntas. I praktiken är det viktigaste att motorn går jämnt och håller ett enhetligt tempo även vid längre belastning. En sådan karaktär passar utrustning där drivningen inte ska reagera hastigt utan stödja hela systemets stabila funktion.

Stomstorleken på 160 mm visar redan att modellen är klar för regelbunden användning i tekniska enheter där inte bara prestandan är viktig utan också trygghet vid hantering, installation och långvarig drift. Elmotorn passar exempelvis bra för centrala luftbehandlingsaggregat, större cirkulationspumpar, blandningssystem, bandtransportörer, filtreringsutrustning, torkteknik, recirkulationskretsar, förpackningslinjer, sorteringsstationer, utsugssystem, processfläktar och hjälpdrev i produktionsutrustning.

Hantering, montering och installationsberedskap

För en modell i denna kategori är det viktigt att den är redo för praktisk integration i tekniken utan onödiga komplikationer. Den emballerade vikten på 93 kg och emballagemåtten 630 × 330 × 390 mm underlättar planering av lagring, transport och själva installationen. Balansering med halv kil gör korrekt anslutning till remskiva, koppling eller annat transmissionselement enklare. Konstruktionen omfattar kabelförskruvningar 2-M40X1.5, vilket förenklar snygg strömmatning och en tydlig lösning för maskinens elektriska del.

Motorn kan rotera i båda riktningarna och anpassar sig därför väl även till utrustning där drivningens slutliga layout bestäms först under installationen eller vid idrifttagning av tekniken. I service- och installationsarbete är detta särskilt praktiskt när utrustningen monteras på plats, när en drivning byts ut eller när linjekonceptet finjusteras först efter att de enskilda enheterna har installerats.

Lager och mekanisk trygghet vid regelbunden belastning

På både DE- och NDE-sidan används lager 6309-2RZC3. Lösningen bidrar till tillförlitlig lagring av rotorn vid daglig belastning, under längre drift och vid återkommande starter. Litiumbaserat fett nr 2 är lämpligt för normala industriella förhållanden. En vibrationshastighet på 2,8 mm/s vid vibrationsklass A hjälper till att bibehålla ett kultiverat mekaniskt beteende, vilket är viktigt i utrustning där mer precisa tekniska delar är anslutna till drivningen eller där tystare drift av hela linjen krävs. Ljudnivån på 73 dB(A) motsvarar denna versions industriella karaktär.

För en 6-polig motor med märkvarvtal 970 varv/min är mekanisk stabilitet mycket viktig. I transportörer bidrar den till jämnare materialrörelse. I blandare och pumpar stöder den ett jämnt arbetsläge. I fläktar och luftbehandlingssystem är fördelen att drivningen passar bättre i processer där kontinuerlig och lugn drift utan onödigt skarpa reaktioner värdesätts.

Styrning, start och driftform

Elmotor 1AL-160L-6 är lämplig för direkt DOL-start, styrning med frekvensomriktare och drift med mjukstartare. Detta breddar användningsområdet från fasta industriella drivningar till tekniker där en skonsammare start eller bättre anpassning av arbetsrytmen till själva processen krävs. I pump- och ventilationsapplikationer kan reglering vara en fördel. Vid blandning, materialhantering eller packstationer är en mer kontrollerad start och jämnare mekaniskt beteende ofta också gynnsamt.

Startmomentförhållandet på 2,0 hjälper till att övervinna utrustningens initiala motstånd utan osäker start. Maximalt momentförhållande på 2,1 stöder stabilitet vid belastningsvariationer. Startströmsförhållandet på 6,5 är viktigt vid dimensionering av den elektriska grenen och skyddselementen. Motorn är avsedd för en parabolisk eller linjär belastningskurva och passar därför både applikationer med konstant motstånd och processer där arbetsbelastningen förändras med driftpunkten. Rotorns tröghetsmoment på 0,0116 kg·m² bidrar till en tydlig respons vid start och reglering.

Servicefaktorn på 1,0 och driftformerna S1, S2, S3 och S4-S9 ger modellen mycket god användbarhet i både kontinuerlig och intermittent drift. I linjer som går kontinuerligt under hela skiftet, liksom i utrustning med återkommande cykler, är detta viktigt för tillförlitlig användning i praktiken.

Beständighet i industriell miljö

Kapslingsklassen IP55 hjälper till att skydda motorns inre delar mot damm och driftsfukt. Kylningen IC411 stöder en stabil termisk regim vid regelbunden belastning. Isolationsklass F och temperaturstegring B ger en lämplig grund för daglig industriell användning. Motorn är konstruerad för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m och kan därför användas tillförlitligt i både normala och varmare driftsförhållanden.

Serien 1AL OPTIMAL från VYBO Electric omfattar professionella lågspänningsmotorer i aluminiumstomme för bred industriell användning. Plattformen är utvecklad för snabb idrifttagning, utmärkt pris-prestandaförhållande och beprövad kvalitet i verkliga förhållanden. Monteringsformerna IM B3, IM B35, IM B5, IM B14 och IM B34 finns också tillgängliga.

En drivning som passar långvariga driftsregimer

Elmotor 1AL-160L-6 passar där drivningen förväntas erbjuda en solid mekanisk lösning, balanserad 6-polig drift och beredskap för regelbunden industriell användning. Modellen kombinerar praktisk installationssäkerhet, tillförlitlig drifttålighet och en arbetskaraktär som passar teknik med fokus på stabilitet och jämnhet.
