Elmotor 11 kW, 1460 varv/min, 400 V, 1AL-160M-4

Elmotor 1AL-160M-4 för produktionsenheter med långa driftcykler och stabil belastning

I tekniker där drivningen arbetar under hela skiftet och processens jämnhet är beroende av dess funktion spelar varje detalj roll. Elmotor 1AL-160M-4 är förberedd för applikationer där material förflyttas utan avbrott, medier pumpas i ett stabilt driftläge och linjens arbetsrytm inte får störas vid varje start. Denna trefasiga asynkronmotor ur serien 1AL OPTIMAL arbetar med en effekt på 11 kW, märkspänning 400/690 V, triangel/stjärna-koppling och når vid 50 Hz 1460 varv/min. Den 4-poliga konstruktionen bidrar till lugn och balanserad kraftöverföring i utrustning där långa arbetscykler förväntas utan onödiga variationer.

Modellen 1AL-160M-4 används naturligt i transportlinjer, pumpstationer, fläktenheter, utsugningssystem, blandningsutrustning, doseringsteknik, sorteringsstationer, hanteringsmoduler, återvinningslinjer och maskiner där material förflyttas i jämn takt. I sådana applikationer är det inte bara själva effekten som är viktig. Det är också avgörande att motorn efter start går över till ett stabilt driftläge och behåller det utan oönskade variationer även vid längre belastning.

Integrering i strömförsörjning och driftstyrning

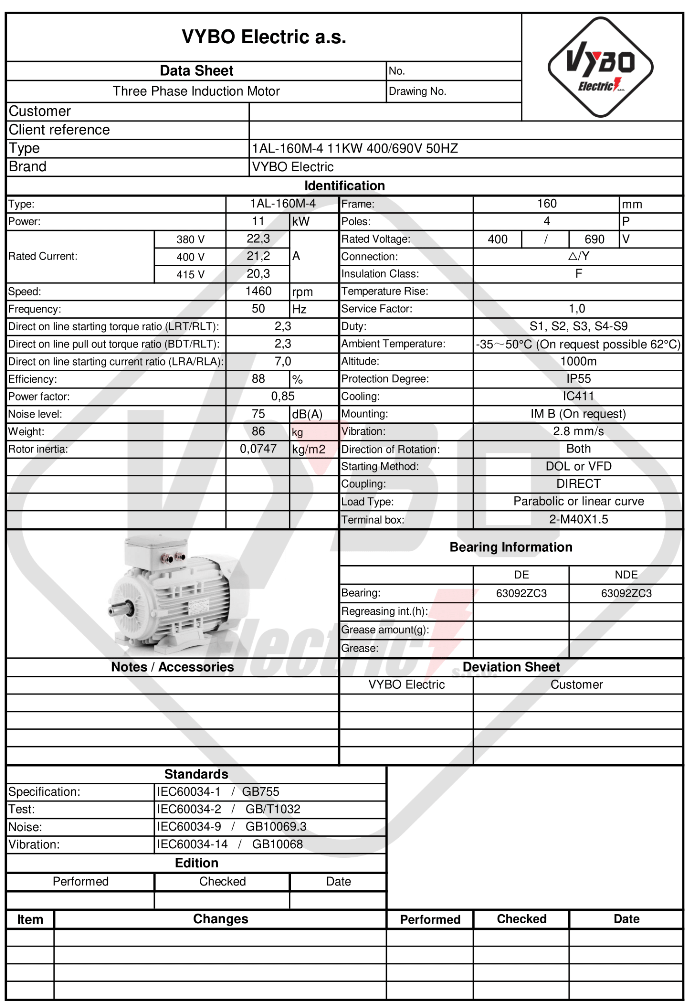

Vid märkspänningen 400/690 V har motorn en märkström på 21,2 A vid 400 V och 12,29 A vid 690 V. Vid dimensionering av elskåp, skydd och elektrisk anslutning är detta viktiga uppgifter, eftersom tillförlitlig integrering av drivningen i hela tekniken beror på dem. Motorn lämpar sig för DOL-start och stöder samtidigt styrning via frekvensomriktare och mjukstartare. Därmed går det att välja mellan enkel direktstart och en mjukare upprampning efter utrustningens karaktär, från pumpar och fläktar till transportörer och blandningsenheter.

Motorn kan rotera i båda riktningarna, vilket breddar användningen i reverserande mekanismer, dubbelriktade matningar och enheter där rörelseriktningen ändras beroende på processfas. I tekniker där arbetsriktningen växlas regelbundet är detta en praktisk egenskap som förenklar integreringen av drivningen i styrsystemet.

Beteende vid start och under belastning

För motorer i denna effektklass är det mycket viktigt hur de beter sig vid startögonblicket och under övergången till arbetsbelastning. Modellen 1AL-160M-4 har ett startmomentförhållande på 2,3, ett maxmomentförhållande på 2,3 och ett startströmsförhållande på 7. I drift bidrar detta till en förutsägbar start i utrustning som startas upprepade gånger, arbetar med regelbunden belastning eller snabbt måste gå över till ett stabilt driftläge efter start. Inom pumpteknik, ventilation, transportörer och blandningsprocesser är detta en parameter med direkt påverkan på hela linjens jämna drift.

Motorn är avsedd för en belastning med parabolisk eller linjär belastningskarakteristik. Det ger breda användningsmöjligheter i tekniker där motståndet varierar beroende på flöde, tryck, mekanismens rörelse eller det bearbetade materialets egenskaper. Även rotorns tröghetsmoment på 0,0747 kg·m² är viktigt och stöder tillförlitlig drift under längre inkopplingar, vid jämn arbetsrytm och i sekvensstyrda processer.

Mekanisk säkerhet i daglig drift

Denna modell har en axelhöjd på 160 mm, vilket motsvarar utrustning där fast montering och regelbunden kraftöverföring till den tekniska enheten förväntas. På både DE- och NDE-sidan sitter 6309-2ZC3-lager, och smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil bidrar till lugn gång vid montering av remskivor, kopplingar och andra transmissionskomponenter, vilket är viktigt för den mekaniska anslutningens stabilitet vid långvarig drift.

Ljudnivå 75 dB(A) och vibrationer 2,8 mm/s i klass A bidrar till balanserad mekanisk drift. I enheter där flera drivningar arbetar samtidigt har sådan lugn gång betydelse inte bara för själva motorn utan också för hela konstruktionens stabilitet.

Förberedd för industriella produktionsförhållanden

IP55-skyddet hjälper till att skydda motorns inre delar mot damm och vattenstänk. Inom transportteknik, materialhantering, produktionshallar och teknikutrymmen är detta en viktig del av driftsäkerheten. En stabil termisk drift stöds av IC411-kylning. Motorn har isolationsklass F och temperaturstegring B och är avsedd för en omgivningstemperatur upp till +65 °C samt en höjd upp till 1000 m.

Servicefaktor 1,0 och driftsätten S1, S2, S3, S4-S9 möjliggör användning både i kontinuerlig drift och i intermittenta cykler. Detta är viktigt i anläggningar där en del av linjen går utan stopp och en annan kopplas in efter produktionsrytmen eller batchen. De 2-M40X1.5-kabelförskruvningarna är också praktiska och bidrar till en tillförlitlig elektrisk anslutning. Förpackningsvikten 86 kg och förpackningsmåtten underlättar planering av hantering, transport och servicebyte. Inom serien 1AL OPTIMAL kan även monteringsformerna IM B3, IM B35, IM B5, IM B14, IM B34 användas. Elmotor 1AL-160M-4 är därmed en professionell drivning för applikationer som kräver 11 kW effekt, hög driftsäkerhet och stabil gång under långvarig drift.
