Elmotor 11 kW, 2930 varv/min, 400 V, 1AL-160M1-2

Elmotor 1AL-160M1-2 11 kW för drift där säkerhet i strömförsörjning, start och längre belastning är avgörande

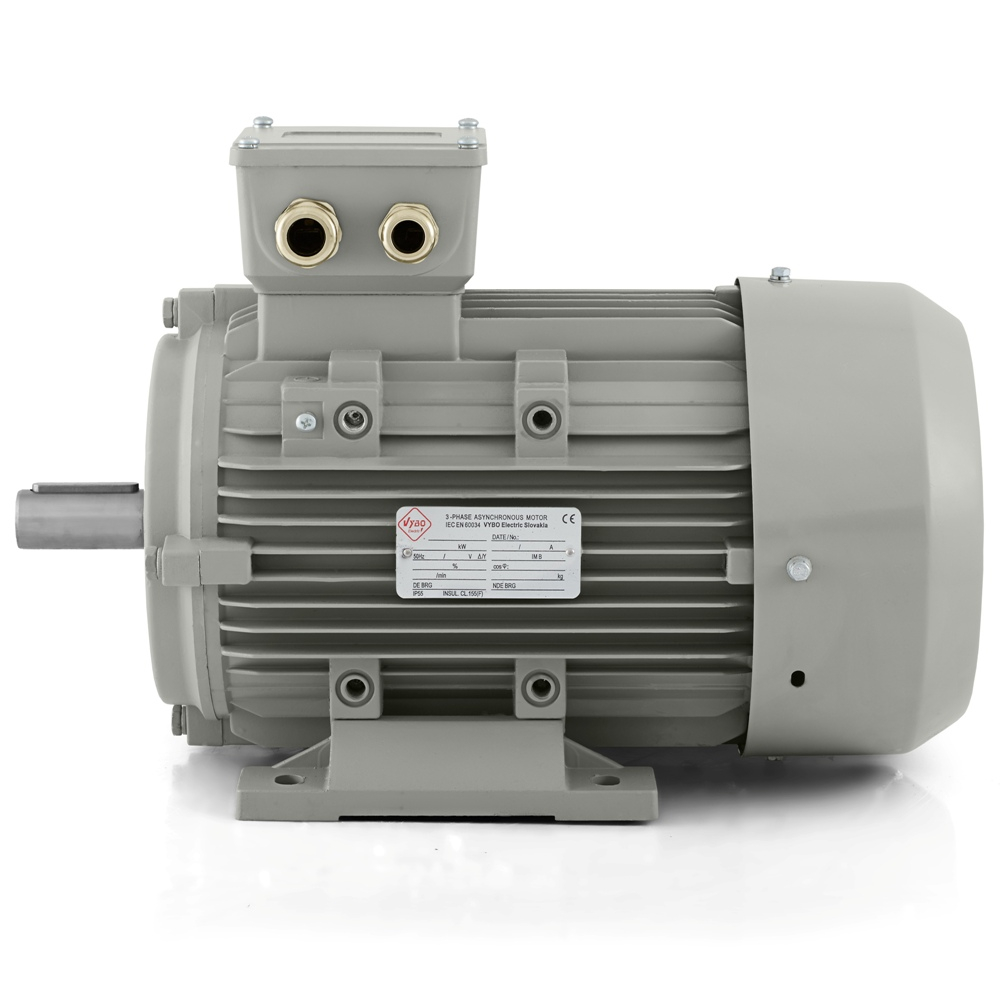

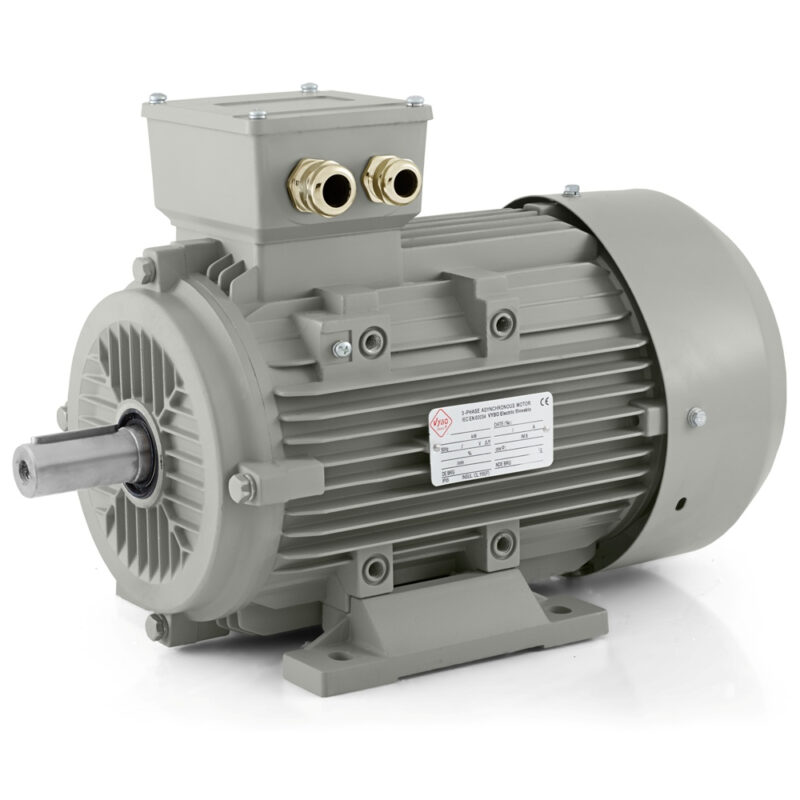

Elmotor 1AL-160M1-2 från VYBO Electric är en trefas asynkron elmotor konstruerad för industriell utrustning som arbetar i högt tempo och kräver tillförlitlig drift under hela skiftet. Modellen har en effekt på 11 kW, ett 2-poligt utförande och når vid en frekvens på 50 Hz ett nominellt varvtal på 2930 varv/min. Märkspänningen 400/690 V med triangel/stjärna-koppling ger en lämplig grund för industriella system där korrekt elektrisk dimensionering, tillförlitlig start och stabil effekt under regelbunden belastning är viktiga.

Ramstorleken 160 motsvarar en effektklass som ofta används i praktiken i teknik med högre krav på jämn gång och driftsäkerhet. 1AL-160M1-2 passar naturligt för transportsystem, fläktaggregat, utsugningsenheter, pumpmoduler, blandningsteknik, sorteringsstationer, förpackningsarbetsplatser, hanteringslinjer och tekniska enheter där motorn arbetar regelbundet och under långa perioder. I sådan utrustning är tillförlitlig start, stabilt varvtal och en konstruktion förberedd för daglig industriell användning viktiga.

Elektriska data som är viktiga för utrustningens dimensionering

Ur konstruktionssynpunkt arbetar motorn med en effektfaktor på 0,89 och en verkningsgrad på 88 %. Märkströmmen är 19,4 A vid 400 V och 11,71 A vid 690 V, vilket är viktigt vid val av skydd, dimensionering av strömförsörjningen och inställning av hela drivgrenen. I utrustning med regelbunden drift är dessa data viktiga både för den elektriska delens korrekta funktion och för hela teknikens stabilitet.

Även startparametrarna är viktiga. Ett startmomentförhållande på 2, ett maxmomentförhållande på 2,2 och ett startströmsförhållande på 7,5 motsvarar en motor som är redo för en säker start till driftläge. För transportörer innebär det tillförlitlig start av transportlinjen, för fläktar en stabil övergång till drift, för pumpar en säker start av arbetscykeln och för blandare en balanserad start av rörelsen. I teknik som startas upprepade gånger under ett skift eller arbetar med varierande belastning är dessa egenskaper mycket viktiga.

Konstruktion förberedd för långvarig drift

Elmotor 1AL-160M1-2 tillverkas med en aluminiumram och har kapslingsklass IP55. I industrimiljö är detta en praktisk kombination eftersom motorn skyddas mot damm och vattenstrålar. Det är viktigt i produktionshallar, verkstadsdrift, teknikrum och utrustning där drivningen förväntas fungera tillförlitligt under normal daglig belastning.

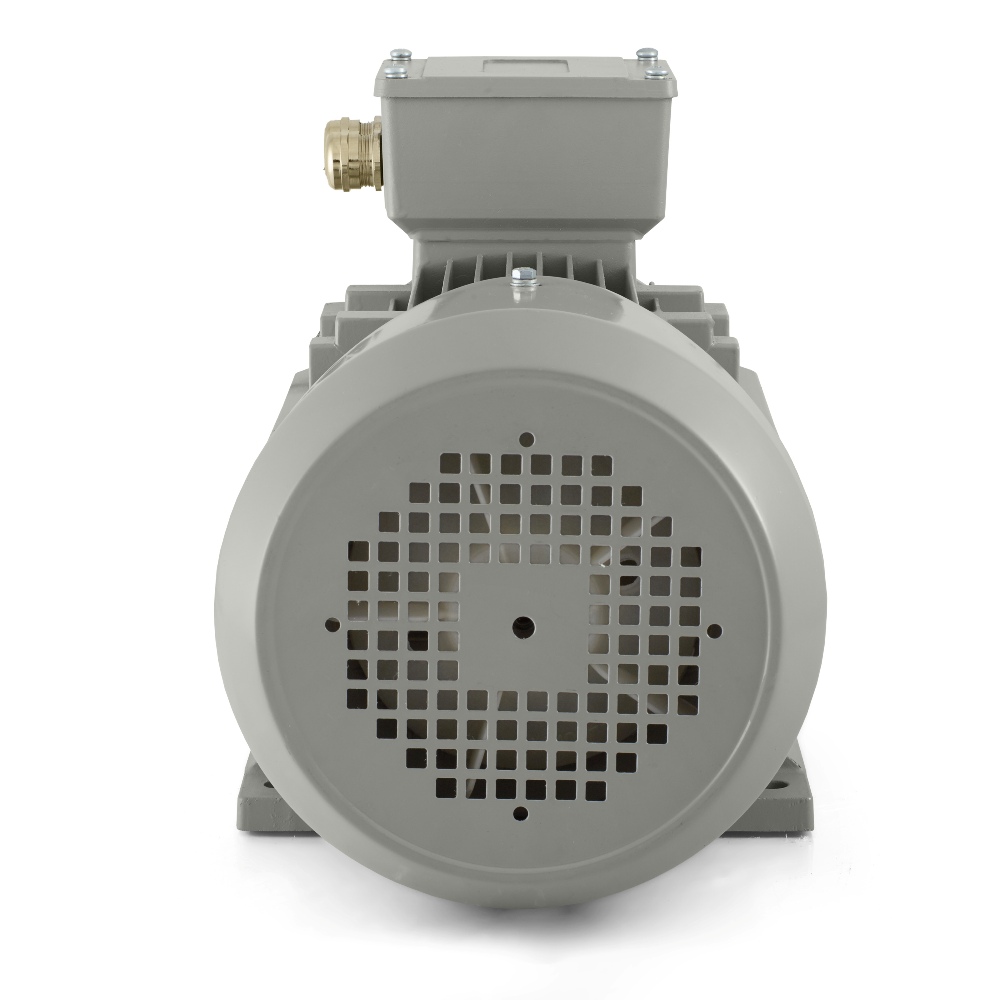

IC411-kylningen bidrar till ett stabilt termiskt tillstånd under längre arbetsperioder. Isolationsklass F och temperaturstegringsklass B kompletterar den tekniska grund som lämpar sig för regelbunden och långvarig drift. I effektklassen 11 kW har dessa data stor praktisk betydelse eftersom de påverkar motorns stabilitet vid högre belastning och vid upprepad drift under hela skiftet.

Mekanisk stabilitet och driftkvalitet

Motorn arbetar med en vibrationshastighet på 2,8 mm/s i klass A och en ljudnivå på 86 dB(A). Balanseringen utförs med halv kil och motorn kan rotera åt båda hållen, vilket breddar användningsområdet i olika typer av utrustning och mekaniska enheter. I praktiken är detta särskilt viktigt där en mer universell maskinlösning konstrueras eller där reversibel drift krävs.

På DE- och NDE-sidan används lager 6309-2ZC3. Smörjningen säkerställs med litiumbaserat fett nr 2. Denna lagerlösning skapar en tillförlitlig grund för regelbunden drift under industriella förhållanden, där motorn förväntas gå under längre perioder, starta upprepade gånger och uppträda mekaniskt stabilt under belastning.

Driftformer för olika typer av arbetscykler

Modellen 1AL-160M1-2 är lämplig för driftformerna S1, S2, S3 och S4-S9. Detta ger breda användningsmöjligheter i kontinuerlig drift såväl som i processer där arbetsbelastningen regelbundet avbryts eller ändras efter den aktuella driften. Servicefaktorn 1,0 motsvarar nominella arbetsförhållanden och den paraboliska eller linjära belastningskarakteristiken breddar användningen i teknik med olika typer av mekaniskt motstånd.

Denna driftsmässiga flexibilitet är viktig i utrustning för materialtransport, utsugning, teknisk pumpning, blandning eller upprepad rörelse av en arbetsenhet. Motorn kan integreras i produktionssystem med olika takt och olika driftformer utan att vara begränsad till endast en typ av användning.

Installation, anslutning och praktisk integration i tekniken

Ur installationssynpunkt är motorn utrustad med kabelförskruvningar 2-M40X1.5, vilket motsvarar dess effektklass och industriella användning. Den förpackade vikten på 83 kg och rotorns tröghetsmoment på 0,055 kg·m² kompletterar bilden vad gäller hantering, logistik och beteende vid start. Dessa data är viktiga vid konstruktion av motorfästet, serviceplanering och val av lämplig hanteringsmetod i driften.

Motorn är lämplig för start med DOL-metoden. Enligt teknikens krav kan den även styras med frekvensomriktare eller mjukstartare, vilket breddar användningsmöjligheterna i reglerade drivsystem och modernare tekniska enheter.

Kort om plattformen 1AL OPTIMAL

Serien 1AL OPTIMAL finns i monteringsformerna IM B3, IM B35, IM B5, IM B14 och IM B34. Fördelarna omfattar hög kompatibilitet, förstärkt kopplingslåda, genomarbetat skydd av kopplingslådans lock till IP55, fläktkåpa i stål, kompatibla fötter, möjlighet att byta främre lagersköld och en ram konstruerad för effektiv kylning.

1AL-160M1-2 kombinerar en effekt på 11 kW, ett varvtal på 2930 varv/min, IP55-skydd och en konstruktion förberedd för långvarig användning. För teknik där tillförlitlig start, stabil drift och hållbarhet vid regelbunden användning är viktiga representerar modellen ett stabilt och professionellt val.
