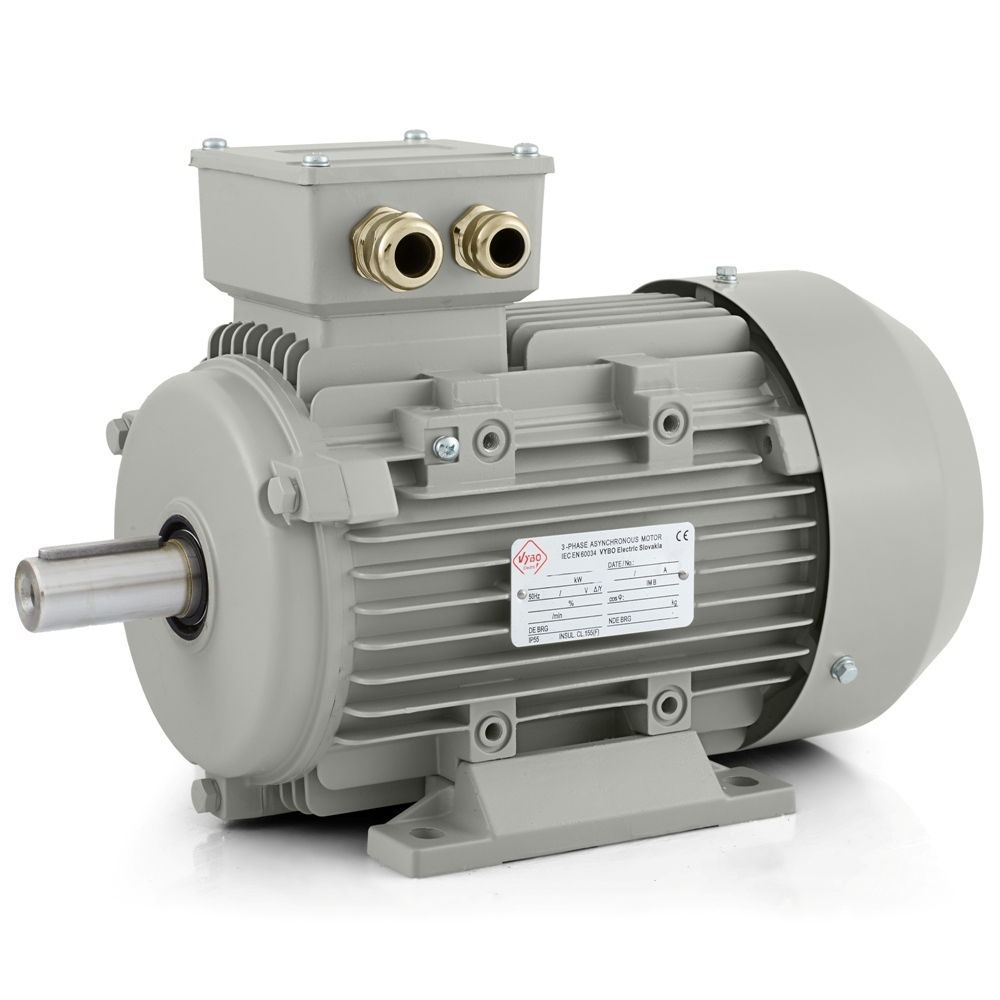

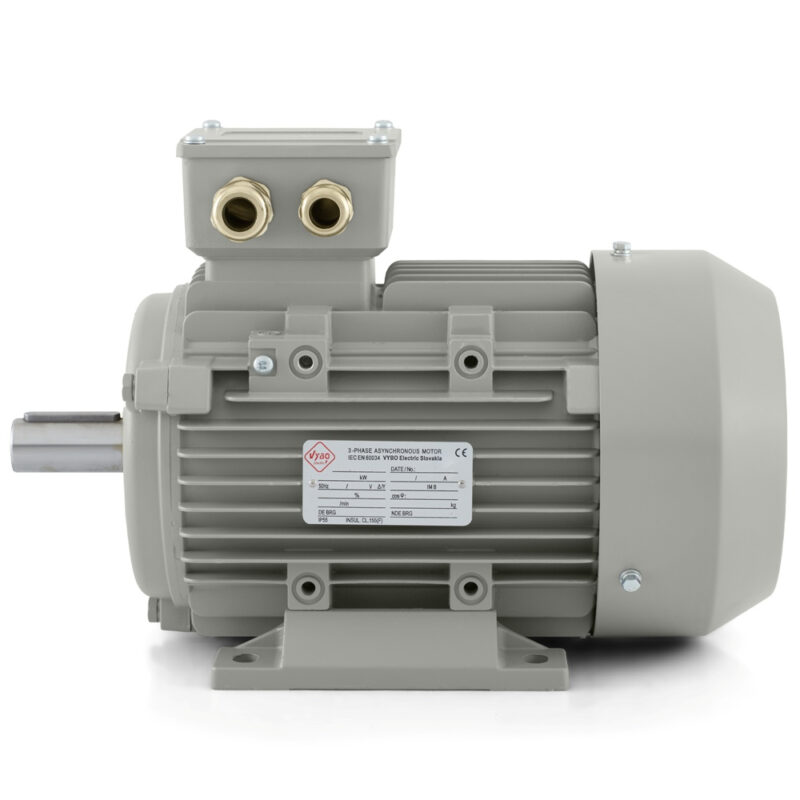

Elmotor 1,1 kW, 905 varv/min, 400 V, 1AL-90L-6

Elmotor 1AL-90L-6 för tillförlitlig drift i teknik med jämn arbetsrytm

Elmotor 1AL-90L-6 från VYBO Electric är en 6-polig trefasmotor avsedd för drift där jämn gång, säker start och god kontroll över utrustningens arbetstempo är viktigt. Effekten på 1,1 kW och det nominella varvtalet på 905 varv/min vid 50 Hz skapar en driftkaraktär som passar väl där motorn förväntas överföra energi regelbundet och lugnt. Konstruktionen lämpar sig för fläktar, utsugningsenheter, cirkulationspumpar, transportlinjer, blandningsutrustning, filtreringsteknik, förpackningsmaskiner, doseringsenheter, sorteringslinjer, torkmoduler och olika hjälpdrev inom produktion och fastighetsteknik.

Det är just den 6-poliga lösningen som ger modellen ett driftbeteende som stödjer kontinuitet. Vid materialtransport, cirkulation av ett medium eller drift av element som ska arbeta utan plötsliga förändringar är detta en praktisk egenskap. Motorn skapar inte en onödigt snabb arbetsrytm. Den passar bättre i processer som ska gå stabilt under hela skiftet och där en tydlig mekanisk respons är viktig.

Strömförsörjning, kabeldragning och driftsättning

Modell 1AL-90L-6 arbetar med en märkspänning på 230/400 V och △/Y-koppling. Märkströmmen är 5,25 A vid 230 V och 3,02 A vid 400 V, vilket är viktigt vid dimensionering av matningsgrenen, skydd och styrkomponenter. Vid driftsättningen hjälper dessa data till att förbereda drivningen så att den är korrekt anpassad till utrustningens elektriska del och håller stabil drift även under regelbunden belastning.

Elmotorn lämpar sig för direkt DOL-start, frekvensomriktarstyrning och drift med mjukstartare. I praktiken utökar detta användningsmöjligheterna. I enklare system kan den arbeta som en fast drivning med direktstart. I reglerade processer kan start och driftvarvtal bättre anpassas till den aktuella uppgiften. Det är viktigt exempelvis i ventilation där effektbehovet förändras, i dosering där matningsnoggrannheten övervakas eller på transportörer där ett mjukare beteende uppskattas vid start och under drift.

Startegenskaper och beteende under belastning

En industrimotor måste vara tillförlitlig inte bara när varvtalet har stabiliserats utan även under själva starten. Elmotor 1AL-90L-6 har ett startmomentförhållande på 2,1, vilket hjälper den att övervinna det initiala motståndet utan osäker acceleration. Det maximala momentförhållandet på 2,0 stödjer stabiliteten även när den mekaniska belastningen varierar. Startströmsförhållandet på 5,5 är viktigt för den elektriska dimensioneringen och rätt inställning av skyddselement vid start.

Motorn är avsedd för en parabolisk eller linjär belastningskurva. Det innebär att den kan användas naturligt både i tillämpningar med konstant motstånd och i enheter där belastningen förändras beroende på den aktuella driften. För cirkulationspumpar, fläktar, blandare, transportörer, filtreringsenheter eller förpackningsmekanismer är detta en viktig förutsättning för tillförlitlig daglig drift. Rotorns tröghetsmoment på 0,0035 kg·m² stödjer en balanserad respons vid start och styrning, så motorn reagerar tydligt utan onödigt hård eller fördröjd reaktion.

Skydd, kylning och driftförhållanden

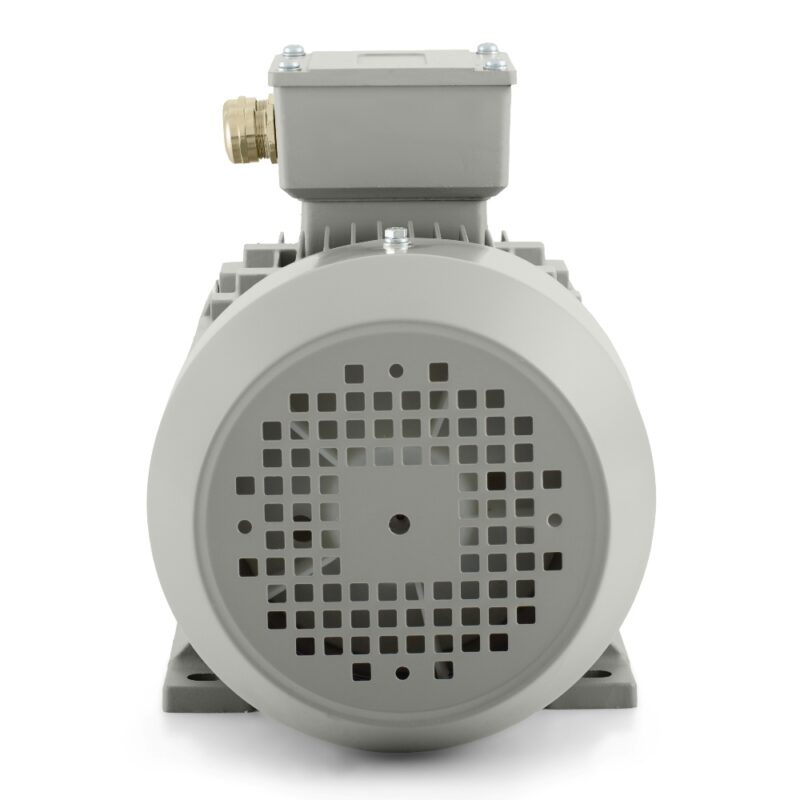

I industrimiljö är även motståndskraft mot vanliga driftpåverkningar avgörande. IP55-skyddet skyddar motorn mot damm och driftfukt, vilket är viktigt i hallar, teknikutrymmen och utrustning som arbetar i mer krävande miljöer. IC411-kylning stödjer en stabil termisk drift under längre arbetscykler. Isolationsklass F och temperaturstegringsklass B ger en lämplig grund för tillförlitlig drift vid både kontinuerlig och intermittent belastning.

Motorn är konstruerad för en omgivningstemperatur upp till +65 °C och en höjd upp till 1000 m. Servicefaktorn 1,0 och driftsätten S1, S2, S3 och S4-S9 ger modellen god användbarhet i konstanta processer såväl som i tillämpningar med återkommande cykler. För tekniska enheter som arbetar genom hela skiftet och för utrustning med växlande arbets- och pausperioder är detta en viktig praktisk fördel.

Mekanisk konstruktion och säker montering

Axelhöjden på 90 mm ger en balanserad kombination av kompakt konstruktion och mekanisk stabilitet. På både DE- och NDE-sidan används 6205-2Z-lager som stödjer jämn gång och tillförlitlig rotorstyrning under regelbunden belastning. Litiumbaserat fett nr 2 lämpar sig för normala industriförhållanden. Balansering med halv kil underlättar korrekt anslutning till utrustningens mekaniska delar.

Konstruktionen omfattar 2-M25X1.5-kabelgenomföringar, vilket bidrar till en ren och säker elanslutning. Motorn kan rotera i båda riktningarna och passar därför även konstruktioner där drivningens slutliga placering bestäms först vid montering eller driftsättning av linjen. Den förpackade vikten på 14 kg och förpackningsmåtten 380 × 210 × 270 mm underlättar logistik, hantering och förberedelse inför installation i maskinen.

1AL OPTIMAL-serien från VYBO Electric representerar professionella lågspänningsmotorer i aluminiumram för bred industriell användning. Fokus ligger på snabb driftsättning, ett mycket bra förhållande mellan pris och kvalitet samt beprövad kvalitet under verkliga förhållanden.

Ett praktiskt val för stabil industriell drift

Elmotor 1AL-90L-6 kombinerar 1,1 kW effekt, ett nominellt varvtal på 905 varv/min, IP55-skydd och flexibel styrning. Den är lämplig för tillämpningar som behöver en tillförlitlig 6-polig drivning med lugnt arbetssätt, god installationsberedskap och trygghet i daglig användning. Med den här modellen erbjuder VYBO Electric en motor som naturligt passar in i teknik där stabilitet, regelbundenhet och långsiktig driftsäkerhet står i centrum.
