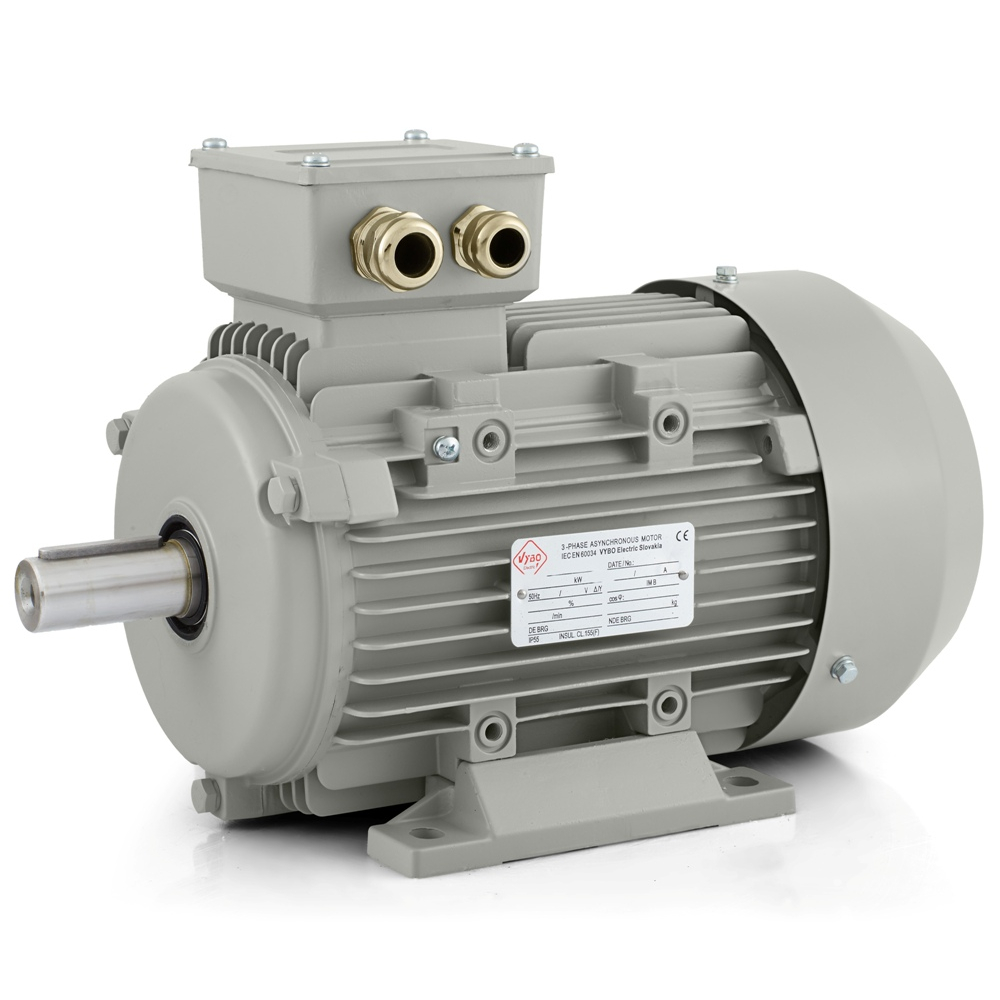

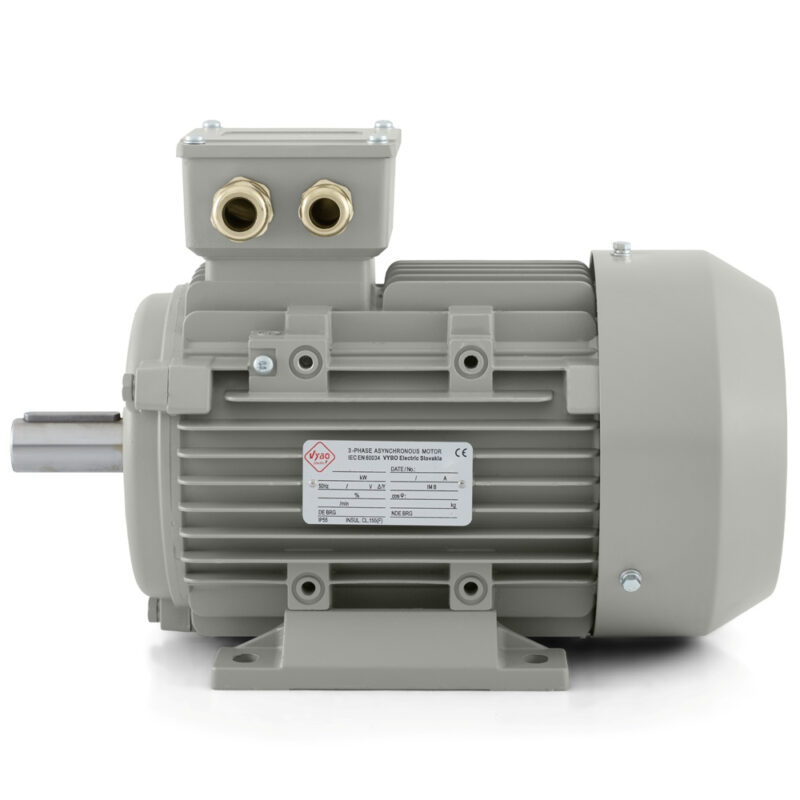

Elmotor 1,1 kW, 1390 varv/min, 400 V, 1AL-90S-4

Elmotor 1AL-90S-4 för linjer där driften går regelbundet och utan variationer

För maskiner som arbetar i en återkommande cykel eller går under hela skiftet utan längre pauser är förutsägbar drift, enkel kabeldragning och en solid mekanisk bas avgörande. Elmotor 1AL-90S-4 ur serien 1AL OPTIMAL är konstruerad just för sådan användning. Det är en trefas asynkron elmotor med en effekt på 1,1 kW, märkspänning 230/400 V, anslutning Delta/Y och ett märkvarvtal på 1390 varv/min vid en frekvens på 50 Hz. Den fyrpoliga konstruktionen bidrar till balanserad kraftöverföring i teknik där driften inte får uppträda oroligt, varken vid start eller under längre drift.

Modellen passar väl för transportörer, förpackningsutrustning, fyllningslinjer, blandningsenheter, fläktmoduler, pumpaggregat, märkningsteknik, doseringsmekanismer, sorteringsstationer, matningssystem, förslutningsmaskiner och automatiserade produktionsceller. I sådana applikationer är det viktigt att motorn enkelt kan integreras i arbetsprocessen, klarar en regelbunden cykel och inte kräver onödigt stort installationsutrymme.

Vad den ger i en verklig driftcykel

Effektnivån på 1,1 kW passar där driften redan överför en stabil arbetsbelastning, men där en kompakt lösning utan överdriven vikt och stora dimensioner fortfarande förväntas. Märkströmmen är 4,7 A vid 230 V och 2,7 A vid 400 V, vilket motsvarar vanlig integrering i industrisystem. En verkningsgrad på 76,2 % och en effektfaktor på 0,77 ger motorn en lämplig grund för regelbunden drift i maskiner som startas upprepade gånger eller går under längre perioder utan stopp.

Tre värden är viktiga vid start: startmomentförhållande 2,3, maximalt momentförhållande 2,3 och startströmsförhållande 6. I drift hjälper detta där driften förväntas starta säkert, koppla in förutsägbart och uppträda stabilt vid upprepade starter. En lasttyp med parabolisk eller linjär lastkarakteristik breddar användningsområdet i transportsystem, vid arbete med strömmande medier och i mekanismer där motståndet förändras beroende på arbetsrörelsens fas. Även rotorns tröghetsmoment på 0,0023 kg·m² är viktigt och bidrar till god respons i utrustning med regelbundna arbetssteg, dosering eller korta förflyttningar.

Installationsmiljö och utrymmeslösning

90 mm byggstorlek, det vill säga en axelhöjd på 90 mm, passar maskiner där driften redan överför en mer märkbar belastning, men där konstruktionen fortfarande kräver rimliga dimensioner. Vid installation är också den höga kompatibiliteten i serien 1AL OPTIMAL viktig, eftersom den bidrar till snabb driftsättning och enkel integrering i olika typer av utrustning. På denna plattform finns utförandena IM B3, IM B35, IM B5, IM B14, IM B34, vilket ger större frihet vid montering i både ny och servad teknik.

Motorns mekaniska konstruktion har också praktisk betydelse. Balansering med halv kil passar vid montering av remskivor, kopplingar och andra kraftöverföringselement. Motorn kan rotera i båda riktningarna, så den kan även ingå i reverserande mekanismer, dubbelriktade matningar och enheter där riktningen ändras beroende på processfasen. För elektrisk anslutning finns 2-M25X1.5-kabelförskruvningar förberedda. Vid service och logistik hjälper även förpackningsmåtten 355 × 210 × 270 mm och förpackningsvikten 12 kg, vilket förenklar hantering vid lagring, transport och motorbyte.

Mekanisk lagring utan onödiga kompromisser

På DE- och NDE-sidan är 6205-2Z-lager monterade. Smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Denna lagring bidrar till jämn drift i daglig användning och skapar en tillförlitlig grund för den mekaniska anslutningen till andra delar av tekniken. En vibrationshastighet på 2,8 mm/s i klass A hjälper till att bibehålla lugn maskindrift och minska överföringen av oönskade vibrationer till konstruktionen. Ljudnivån på 61 dB(A) är gynnsam i en produktionsmiljö där flera enheter arbetar sida vid sida och där även gångkvaliteten övervakas.

Driftförhållanden som motorn är förberedd för

I en industrimiljö räcker inte enbart effekt. Motståndskraft mot damm, värme och daglig belastning är också viktig. Elmotor 1AL-90S-4 har kapslingsklass IP55, vilket hjälper till att skydda invändiga delar mot damm och vattenstänk. Detta är viktigt i förpackningshallar, materialhantering, transportknutpunkter och teknik där utrustningen rengörs regelbundet. IC411-kylning bidrar till ett stabilt termiskt läge och seriens ram är konstruerad för effektiv värmeavledning.

Motorn använder isolationsklass F och temperaturstegring B. Den är avsedd för omgivningstemperaturer upp till +65 °C och en höjd på upp till 1000 m. Servicefaktor 1,0 tillsammans med driftlägena S1, S2, S3, S4-S9 möjliggör användning både i kontinuerlig drift och i intermittenta processer. För styrning är motorn lämplig för DOL, stöder en frekvensomriktare och en mjukstartare, så den kan anpassas till både enkla och känsligare startkrav. Där driften ska arbeta regelbundet, utan komplicerad integrering och med god driftsäkerhet, är 1AL-90S-4 ett precist val inom den beprövade serien 1AL OPTIMAL.
