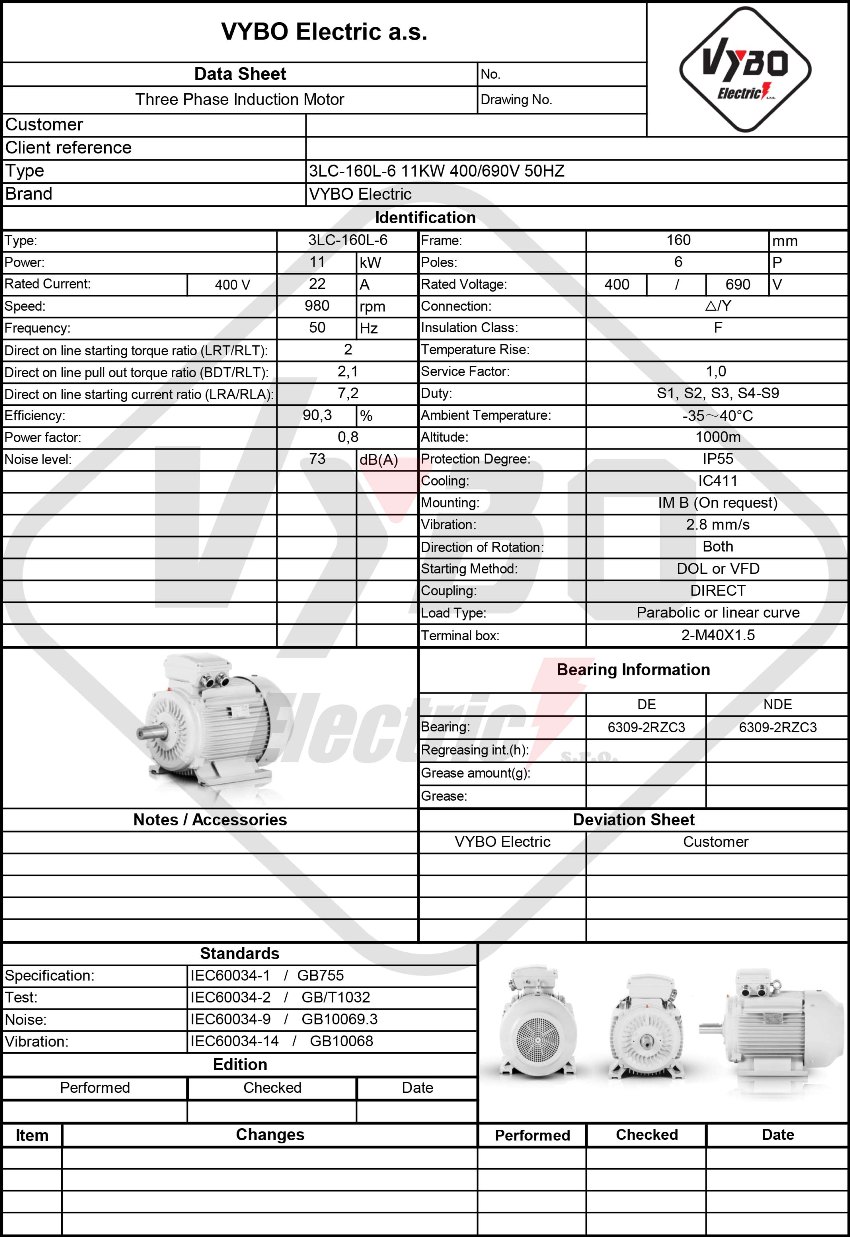

Trefas elmotor: 3LC-160L-6, 11 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-160L-6 |
| Märkeffekt (kW) | 11 |
| Ramstorlek (mm) | 160 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 22 |
| Märkström 690 V (A) | 12,75 |
| Verkningsgrad vid 100 % belastning (%) | 90,3 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,8 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för startström (LRA/RLA) | 7,2 |
| Rotorns tröghetsmoment (kg·m²) | 0,14027 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |

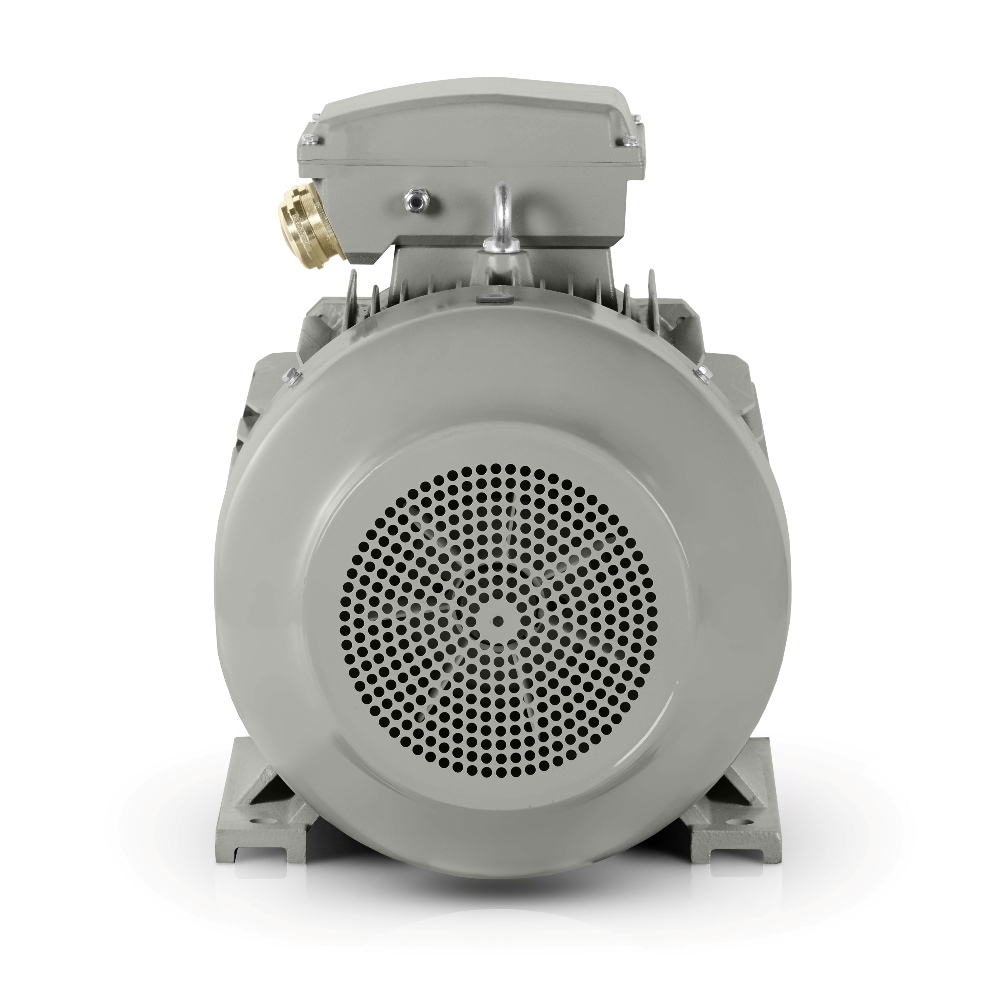

| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M40X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 822*407*566 |
| Förpackningsvikt (kg) | 151 |
| Lager och smörjning | |
| DE/NDE-lager | 6309-2RZC3/6309-2RZC3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
6-polig elmotor på 11 kW för stabil industridrift
Elmotorn 3LC-160L-6 med en effekt på 11 kW och ett nominellt varvtal på 980 varv/min är avsedd för verksamheter där drivtekniken ska gå jämnt, utan onödiga serviceingrepp och samtidigt bidra med besparingar och värde till den kompletta lösningen. Denna 6-poliga elmotor fungerar väl inom lätt och medeltung industri, OEM-enheter och mindre tekniska enheter som behöver tillförlitlig start och jämnt vridmoment under belastning.
IE3-effektivitetsklassen minskar förlusterna vid normal drift och hjälper till att hålla förbrukningen under kontroll även i applikationer med längre drifttider. I praktiken innebär det mindre press på energikostnaderna och bättre utnyttjande av tillgänglig effekt, vilket är värdefullt för den som konstruerar eller driver en asynkron elmotor i upprepade cykler.
IE3-effektivitetsklass sänker kostnaderna vid långvarig drift
I många maskinenheter bedöms en elektrisk drivning inte bara utifrån märkeffekten, utan framför allt efter hur den beter sig i den dagliga driften. En IE3-elmotor är därför ett klokt val där motorn går regelbundet, hanterar varierande belastning och måste bibehålla långsiktig driftstabilitet utan oproportionerligt ökad förbrukning. Vid denna typ av användning ger effektiv drift genomslag på driftskostnaderna mycket snabbare än konstruktioner med mindre reserv.
För integratörer och maskintillverkare är det också viktigt att motorn arbetar med en märkström på 22 A vid △ 400 V och 12,75 A vid Y 690 V, vilket möjliggör en ändamålsenlig integration i standardiserade industrianslutningar. Detta underlättar dimensionering av ställverk, val av skyddsenheter och inställning av hela drivsystemet enligt den tekniska cykeln.
Drift som håller jämna steg med produktionslinjen
I drivningar för transportörer, pumpar och omrörare är det viktigt att motorn inte varierar vid belastningsförändringar och att dess beteende är förutsägbart för både konstruktören och underhållsteamet. Ett nominellt varvtal på 980 varv/min ger ett stabilt driftläge i applikationer där jämn gång, dragkraft och tillräcklig startreserv är viktiga. Ett startmomentförhållande på 2 och ett maximalt momentförhållande på 2,1 hjälper vid start av belastade mekanismer, medan ett startströmsförhållande på 7,2 förenklar dimensioneringen av strömförsörjningen.
En ljudnivå på 73 dB(A) bidrar till en rimlig akustisk komfort i maskinhallar där tekniken ofta är placerad nära operatörer. För användaren innebär det en motor som också kan integreras i linjer där man tar hänsyn inte bara till prestanda utan även till miljön runt maskinen.

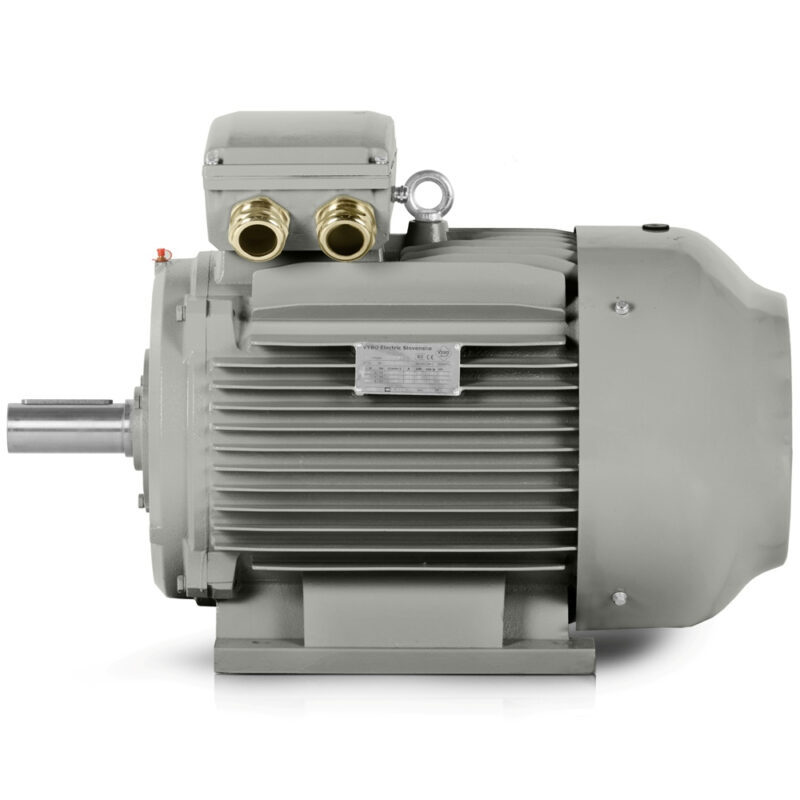

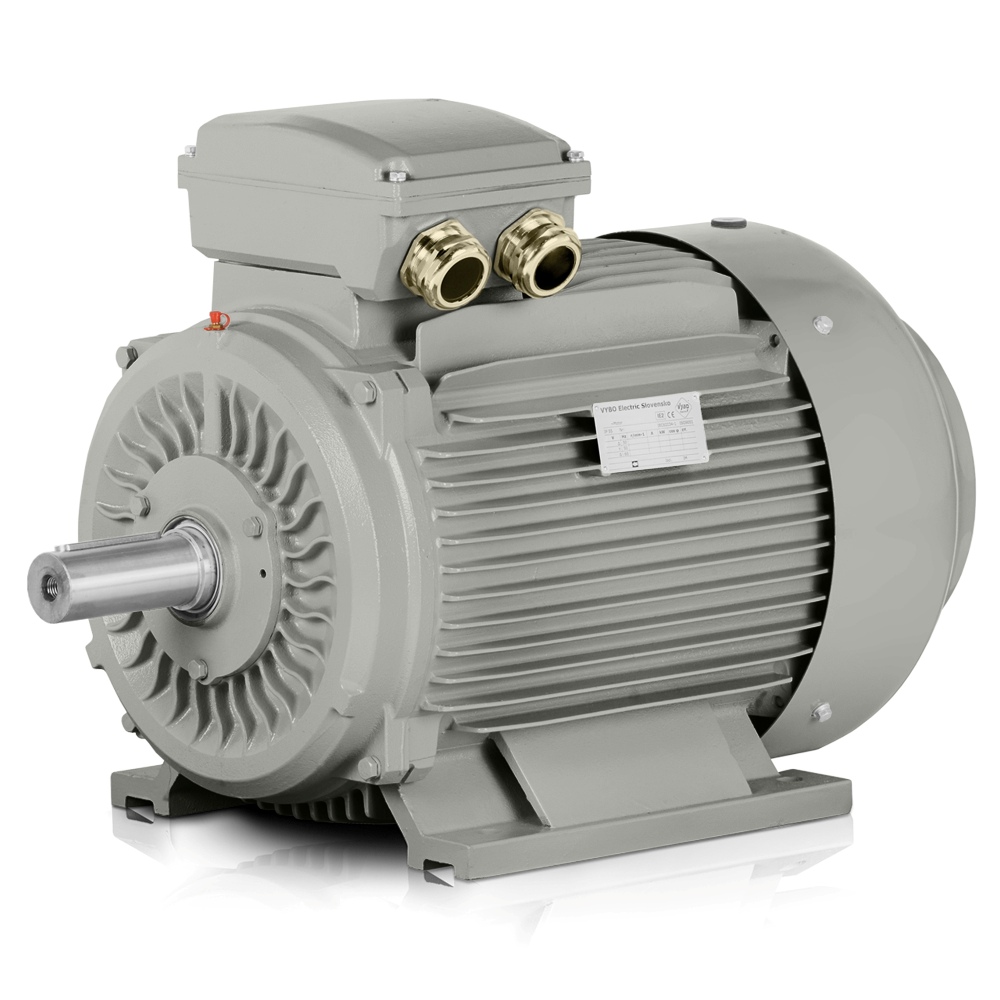

Robust gjutjärnshus ökar enhetens hållbarhet

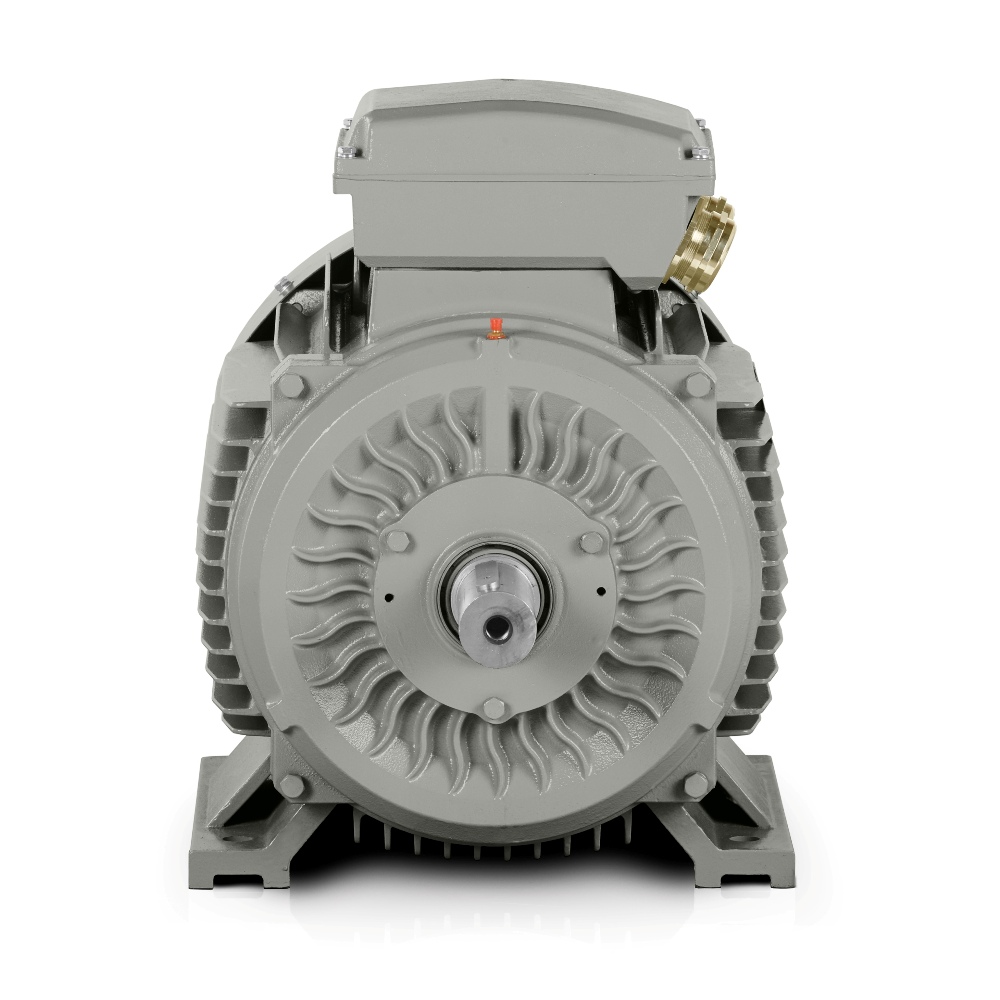

Ett robust gjutjärnshus passar där motorn arbetar under vibrationer, upprepade kopplingar eller långvarig drift på ett styvt fundament. Förstärkta lagersköldar av gjutjärn och förstärkta gjutjärnsfötter hjälper till att behålla monteringsstyrkan även vid mer krävande mekaniska belastningar, vilket är särskilt viktigt för maskiner som kräver exakt uppriktning och enheter som är känsliga för torsionsbelastning.
Denna konstruktion passar företag som inte ser motorn enbart som en separat komponent utan som en del av den kompletta maskinen. Praktisk service har också beaktats i konstruktionen och stöds av kabelförskruvningar 2-M40X1.5, DE-lager 6309-2RZC3 och NDE-lager 6309-2RZC3. Rotortrögheten på 0,140 kg/m² ger ett förutsägbart beteende vid start och övergångar mellan driftlägen.
Mått och anslutning förenklar integration i OEM-maskiner
I OEM-projekt är även installationsdisciplin och utrymmesutnyttjande avgörande. En byggstorlek på 160 mm ger konstruktörerna en tydlig grund för integration i tekniken, medan förpackningsmåtten 822*407*566 mm och en förpackad vikt på 151 kg är användbara för planering av logistik, hantering och frakt. 3LC-160L-6 fungerar därför väl i enheter där exakt anslutning till befintliga mekaniska komponenter är viktig.
En matning på 400/690 V lämpar sig för industriella enheter med standardsystem för elkraft och möjliggör flexibel integration i olika typer av applikationer. I praktiken uppskattas detta av både service- och inköpsteam, eftersom det förenklar valet av kompatibla komponenter och minskar risken för onödiga ändringar vid installationen.
Konkreta applikationer i daglig drift
Denna asynkrona elmotor lämpar sig för följande industriella applikationer:
- drivning av bandtransportör i en förpackningslinje
- drivning av skruvtransportör för bulkmaterial
- drivning av lamelltransportör i livsmedelsbearbetning
- drivning av centrifugalpump i en vattenreningsanläggning
- drivning av omrörare i en kemisk doseringstank
- drivning av fläkt i ett luftbehandlingsaggregat
- drivning av kompressorenhet i verkstadsteknik
- drivning av granuleringsmaskin i plastproduktion
- drivning av torrblandare i byggmaterialproduktion
- drivning av rulltransportör i träbearbetning
- drivning av mindre kross i en återvinningslinje
Beprövad grund för service och serieproduktion
Vid val av drivning står det praktiska valet ofta mellan en omedelbart tillgänglig lagerlösning och långsiktig driftsäkerhet. Den här modellen kombinerar båda, eftersom den är byggd för teknik som arbetar regelbundet, med fokus på besparingar, livslängd och enkel integration i befintliga enheter. Därför bygger 3LC PRO-serien också på mer än 15 års erfarenhet av leveranser till industriella applikationer.
Om du behöver en motor till en maskin där effekt, installationskompatibilitet och hållbarhet i daglig drift är avgörande, kontakta oss.
