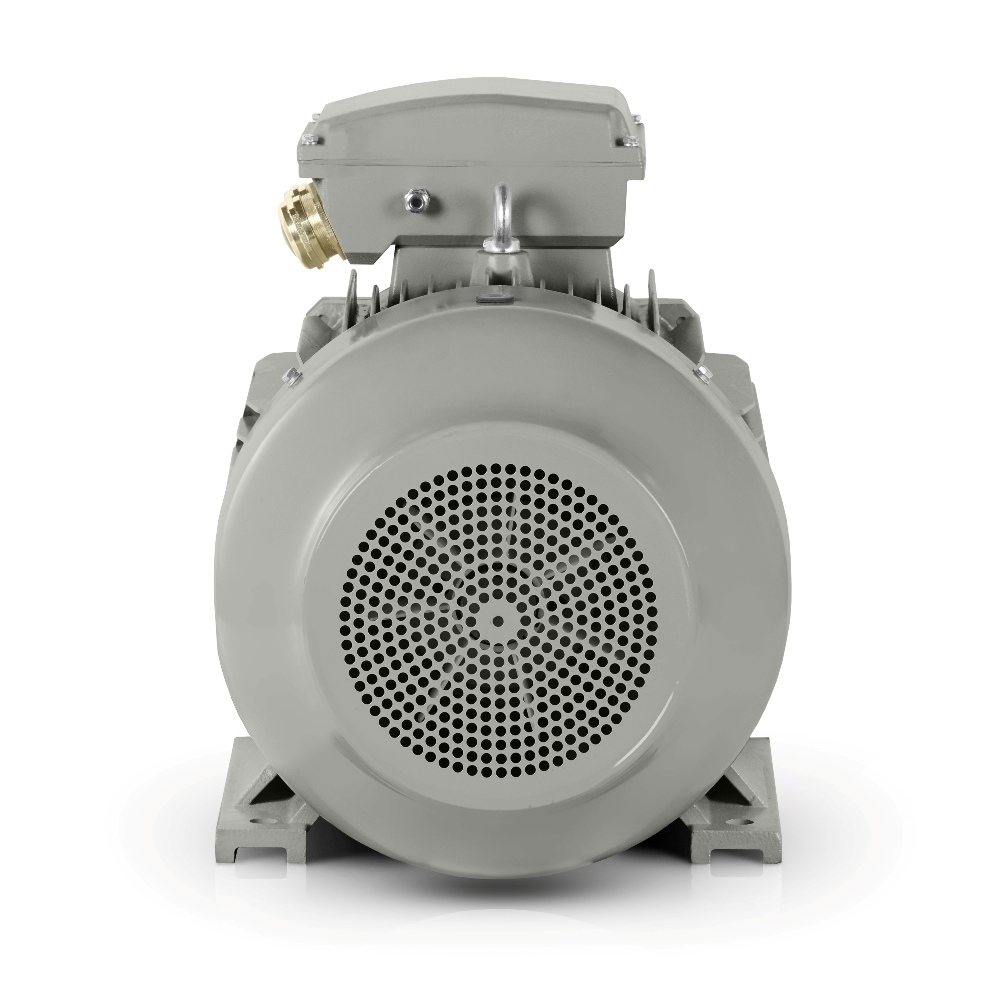

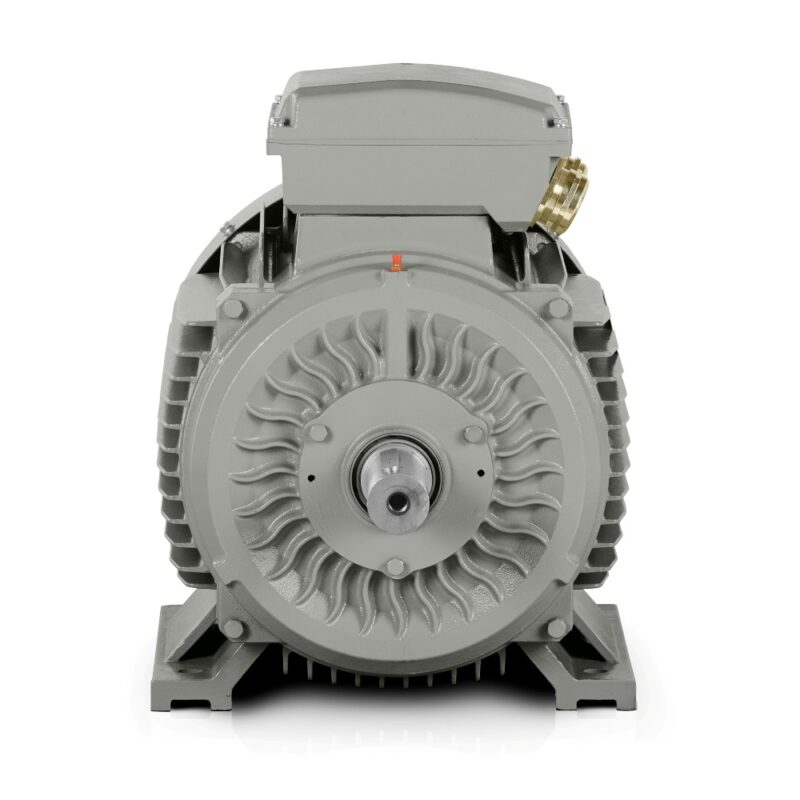

Trefas elmotor: 3LC-160M-4, 11 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-160M-4 |
| Märkeffekt (kW) | 11 |
| Ramstorlek (mm) | 160 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1470 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 20,4 |
| Märkström 690 V (A) | 11,83 |
| Verkningsgrad vid 100 % belastning (%) | 91,4 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,85 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2,2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,7 |
| Rotorns tröghetsmoment (kg·m²) | 0,0852 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M40X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 752*407*566 |
| Förpackningsvikt (kg) | 131 |
| Lager och smörjning | |
| DE/NDE-lager | 6309-2RZC3/6309-2RZC3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
En robust gjutjärnsram ger 3LC PRO motorn 3LC-160M-4 den hållbarhet som uppskattas under dagliga belastningar i lätt och medeltung industri. Denna elmotor på 1500 varv/min kombinerar verkningsgraden och värdet hos modellen 3LC-160M-4 så att den fungerar väl i maskiner där pålitlig start, jämn gång och långsiktig driftsäkerhet är avgörande.
En effekt på 11 kW och ett märkvarvtal på 1470 varv/min ger en solid grund för transportörer, pumpar, fläktar och blandningsenheter. Byggstorleken på 160 mm gör integration i befintliga enheter enklare, och 400/690 V-matningen gör att motorn enkelt kan byggas in i vanliga industriella elsystem.
Elmotor 1500 varv/min för jämn drift av produktionslinjer
I praktiken passar denna elmotor överallt där stabil prestanda utan onödiga variationer förväntas. Trefasiga elmotorer med dessa egenskaper används i OEM-maskiner såväl som mindre tekniska enheter där varje drifttimme räknas.
Den robusta gjutjärnsramen förbättrar enhetens mekaniska styrka och hjälper också till att tåla påfrestningar vid krävande drift. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ger säker montering i maskinen och hjälper motorn att bättre hantera vibrationer, täta starter och längre driftcykler.
- Transportördrivning i en förpackningslinje.
- Processvattenpump i en vattenreningsanläggning.
- Utsugsfläkt i träbearbetning.
- Omrörare i ett kemiskt behandlingssystem.
- Pressenhet i en monteringscell.
- Briketteringslinje för träspån.
- Granulator för mindre produktionssatser.
- Skruvtransportör för bulkmaterial.
- Rulltransportördrivning i ett lager.
- Separator i livsmedelsteknik.
Robust gjutjärnsram för maskiner med högre mekanisk belastning
I miljöer där maskiner startas och stoppas varje dag är en styv konstruktion avgörande för problemfri drift. En asynkron elmotor med denna typ av ram tål mekaniska stötar bättre och bibehåller stabil montering i utrustningen på lång sikt.
Denna elmotor är konstruerad för drift där jämn prestanda förväntas även under ökad belastning. Tillverkarens mångåriga erfarenhet syns i konstruktionsdetaljerna som gör användningen enklare både i serieproduktion och vid ersättningsinstallationer.
IE3 stöder besparingar i den dagliga driften av en elmotor på 1500 varv/min
IE3-verkningsgradsklassen visar särskilt sin fördel där motorn går en stor del av dagen. Under långa driftintervall hjälper den till att hålla förbrukningen rimligt under kontroll, vilket är viktigt både för maskintillverkare och för operatörer som bedömer drivningens återbetalning över en längre tidshorisont.
Mycket hög verkningsgrad är särskilt fördelaktig i tillämpningar med jämn belastning. I kombination med en effektfaktor på 0.85 och en verkningsgrad på 91.4% skapar den en drivning som passar tekniker med fokus på ekonomisk drift.
Praktiska parametrar för installation och lång livslängd
En märkström på △ 400V 20.4 A och en märkström på Y 690V 11.83 A förenklar konstruktionen av kopplingsutrustning och valet av skyddsanordningar. Ett startmomentförhållande på 2.2 och ett maximalt momentförhållande på 2.3 hjälper vid start under belastning, medan ett startströmförhållande på 7.7 stöder korrekt dimensionering av hela elsystemet.
En ljudnivå på 73 dB(A) är rimlig för industrilokaler, medan rotortröghet på 0.085 kg/m² hjälper vid bedömning av drivningens dynamik. Kabelförskruvningar 2-M40X1.5 förenklar anslutningen i typiska installationer, och DE-lagret 6309-2RZC3 samt NDE-lagret 6309-2RZC3 stöder tillförlitlig drift under långa perioder.
Förpackningsmått på 752*407*566 mm och en förpackningsvikt på 131 kg förenklar planeringen av logistik och installation både i verkstäder och på monteringslinjer. Om du behöver en elmotor på 1500 varv/min för en specifik maskin, beställ modellen 3LC-160M-4 i god tid för att påskynda driftsättningen av tekniken.
