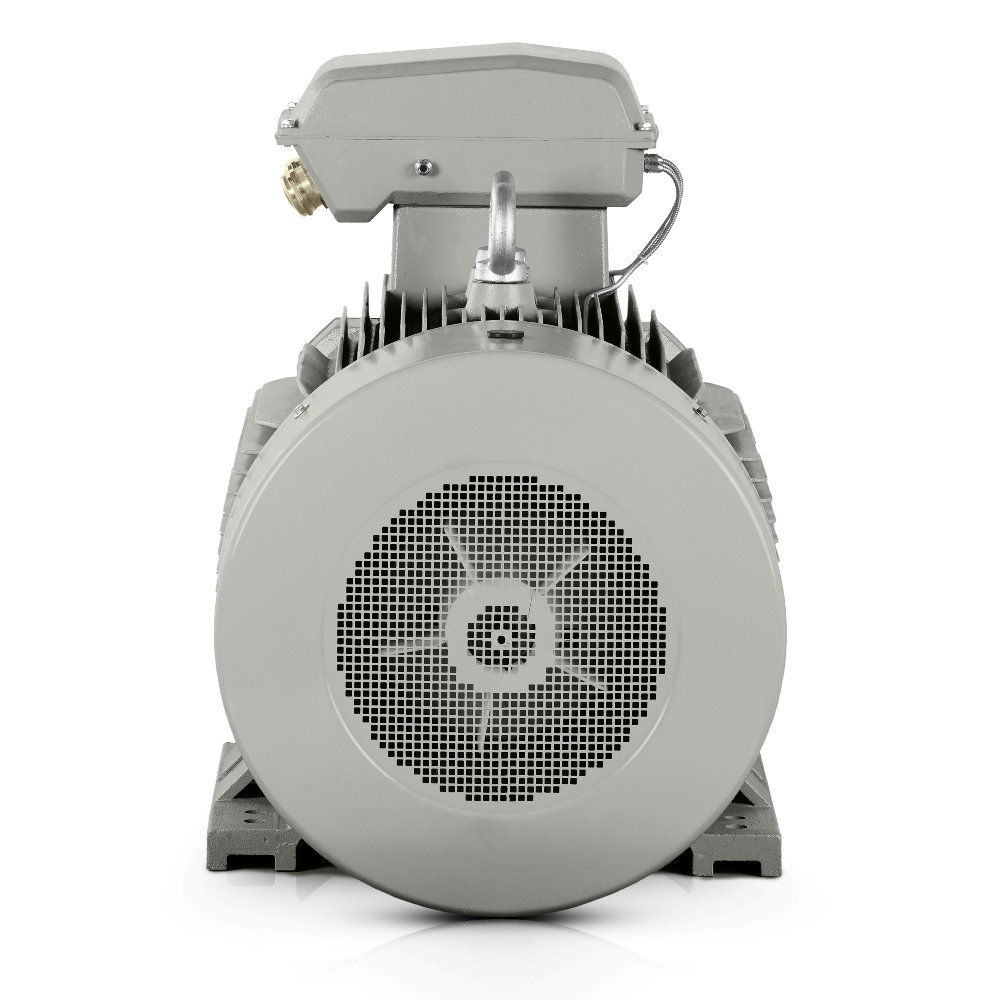

Trefas elmotor: 3LC-315L2-6, 132 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-315L2-6 |
| Märkeffekt (kW) | 132 |
| Ramstorlek (mm) | 315 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 232 |
| Märkström 690 V (A) | 134,49 |
| Verkningsgrad vid 100 % belastning (%) | 95,4 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 6,8 |
| Rotorns tröghetsmoment (kg·m²) | 6,8238 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1412*727*1026 |
| Förpackningsvikt (kg) | 1069 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Den robusta gjutjärnsramen ger denna lösning en stabil grund i tillämpningar där kontinuerlig belastning, vibrationer och långa produktionsskift förväntas. Elmotorn 3LC-315L2-6 på 1000 varv/min ger effektivitet och värde för medelstora företag och stora fabriker som behöver upprätthålla produktionsflödet utan onödiga driftstopp.
Vid dimensionering av drivsystemet uppskattas den stabila driften vid 990 varv/min, som passar tillämpningar med högre vridmoment och känsliga startförhållanden. Den trefasiga elmotorn är lättare att integrera i befintliga linjer där tillförlitlig effekt, en rimlig driftreserv och förutsägbara serviceegenskaper krävs.
Elmotor 1000 varv/min för jämn drift av produktionssystem
Denna IE3-elmotor är konstruerad för tillämpningar som behöver kombinera långvarig belastning med rimliga driftskostnader. IE3-effektivitetsklassen bidrar till lägre energiförbrukning vid normal belastning och hjälper i praktiken vid kontinuerlig drift av teknik där varje besparing bidrar till årsresultatet.
I teknisk praktik fungerar den väl vid pumpning av medier, i transportsystem och maskiner med högre startmotstånd. Tack vare det nominella varvtalet på 990 varv/min är drivsystemet fortsatt enkelt att specificera för konstruktörer som behöver balansera vridmomentkrav, termisk belastning och stabiliteten i hela enheten.
Robust gjutjärnsram för ingenjörer som arbetar med verkliga driftförhållanden
Gjutjärnsramen hjälper till att ta upp mekanisk belastning och bibehålla motorns geometri även under långvarig belastning. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar hållbarheten på basramar, i pumpstationer och i drivsystem som utsätts för högre vibrationer.
Denna lösning är fördelaktig där motorn installeras i robusta enheter och ett långt serviceintervall förväntas. Industriell praxis bekräftar att trefasiga elmotorer i denna klass används i tusentals industriinstallationer, från enkla maskinenheter till större tekniska system.
IE3-effektivitet och prestanda som passar produktionsdisciplinen
För operatörer av hallar och produktionslinjer är det viktigt att motorn klarar upprepade starter och jämn belastning utan onödiga variationer. Förhållandena för start- och maxmoment hjälper vid dimensionering av ett drivsystem i situationer där tillförlitlig acceleration av systemet och en säker övergång till driftshastighet är avgörande.
Märkström på 232 A vid △ 400V och 134.49 A vid Y 690V förenklar dimensioneringen av ställverk, skyddsanordningar och kabelvägar. Installations- och serviceteam uppskattar även 2-M63X1.5-kabelförskruvningarna, DE-lager 6319-C3 och NDE-lager 6319-C3, som bidrar till disciplinerad långvarig drift.
Verkliga tillämpningar i linjer, pumpar och transportörer
3LC PRO-modellen passar transportsystem, blandningsenheter, fläktenheter, kompressorenheter, briketteringspressar, materialkrossar, processomrörare, centrifugalpumpar, dräneringsstationer, bandtransportörer, granulatorer, fiberupprullare och driftmotorer inom råvarubearbetning.
Driftdata som en ljudnivå på 83 dB(A), rotortröghet på 6.824 kg/m², förpackningsvikt på 1069 kg och förpackningsmått på 1412*727*1026 mm är också användbara vid planering av installationen. Dessa värden förenklar logistik, hantering och montering i konstruktionen utan onödiga överraskningar på installationsplatsen.
Om du behöver en elmotor på 1000 varv/min för produktionsteknik som inte får bromsa den dagliga produktionen, beställ modell 3LC-315L2-6 redan idag. Den är omedelbart klar för 400/690 V-projekt, och vid förfrågningar rekommenderar vi att agera snabbt för att upprätthålla leveranskontinuiteten.
