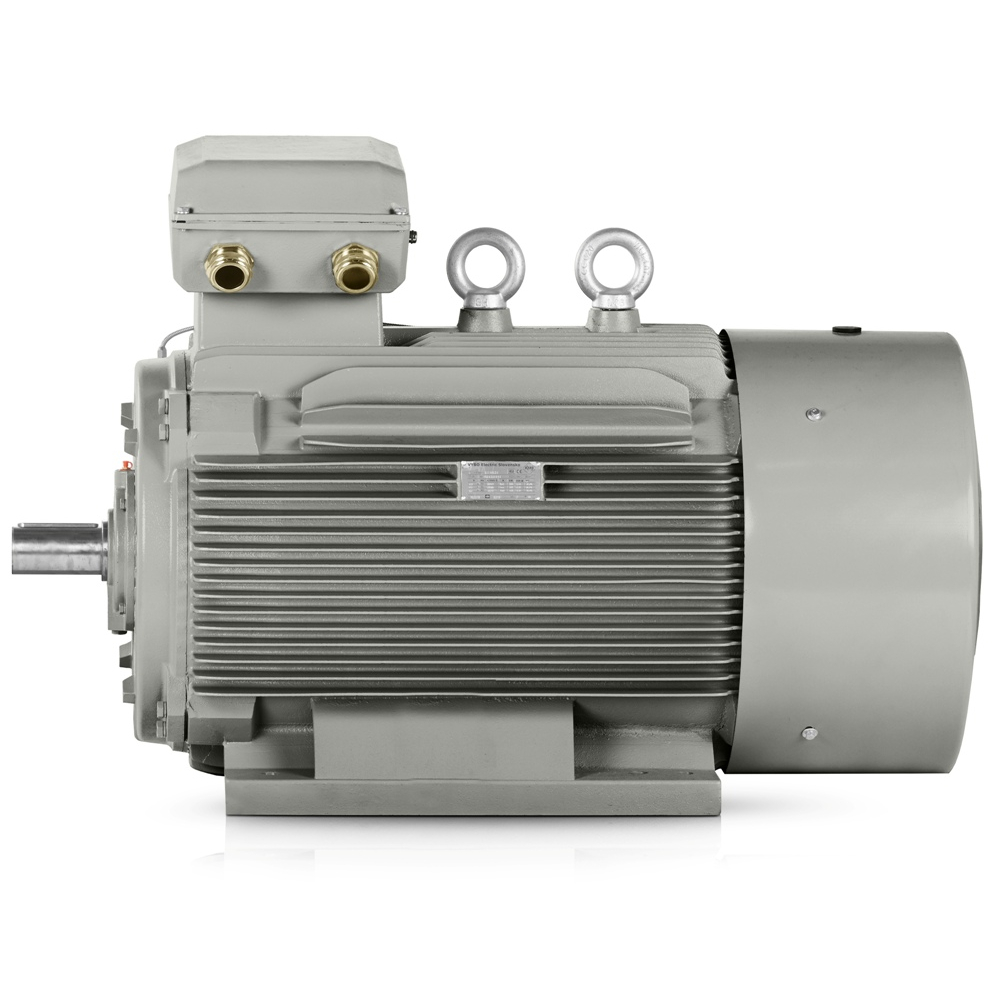

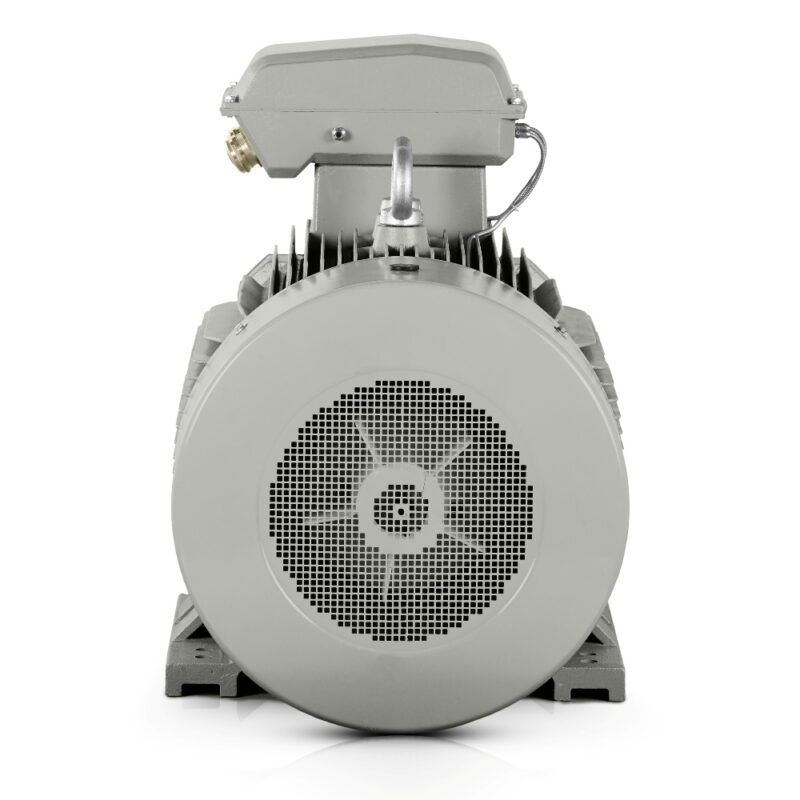

Trefas elmotor: 3LC-315M-2, 132 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-315M-2 |
| Märkeffekt (kW) | 132 |
| Ramstorlek (mm) | 315 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 224 |
| Märkström 690 V (A) | 129,86 |
| Verkningsgrad vid 100 % belastning (%) | 94,5 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,8 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 2,111 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1412*727*1026 |
| Förpackningsvikt (kg) | 923 |
| Lager och smörjning | |
| DE/NDE-lager | 6317-C3/6317-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
3LC-315M-2 med en effekt på 132 kW ger en utmärkt balans mellan inköpspris och energibesparingar för verksamheter där en 3000 varv/min elmotor måste hålla jämna steg med kontinuerlig produktion, pumpar, ventilationssystem och transportsystem.
I konstruktioner för medelstora företag och stora fabriker passar denna asynkrona elmotor där stabilt moment, enkel integrering i drivningen och kontrollerad långvarig drift är avgörande.
IE3-elmotor för lägre driftsförluster under kontinuerlig belastning
IE3-verkningsgradsklassen stödjer mer ekonomisk drift vid daglig användning på produktionslinjer, pumpstationer och utrustning som körs över flera skift. Industriell automation kräver en motor som reagerar förutsägbart utan att belasta driftsbudgeten med onödiga förluster.
Ett nominellt varvtal på 2980 varv/min hjälper till att bibehålla jämn acceleration i tekniska enheter och stödjer exakt anslutning till växellådor, kopplingar och andra drivkomponenter. Ett startmomentförhållande på 1.8, ett maximalt momentförhållande på 2.3 och ett startströmsförhållande på 7.1 är viktiga vid utformning av starter där både nätförhållanden och utrustningens mekaniska belastning måste beaktas.
Robust gjutjärnsram för vibrationer, stötar och lång livslängd
Den robusta gjutjärnsramen med förstärkta lagersköldar av gjutjärn och förstärkta gjutjärnsfötter ökar motståndet mot vibrationer och stötar vid installation. Ingenjörer uppskattar denna lösning när motorn monteras i tyngre ramar, stålkonstruktioner och tekniska fundament där hela drivenhetens styvhet måste verifieras.
DE-lager 6317-C3 och NDE-lager 6317-C3 lämpar sig för verksamheter som är utformade kring långa serviceintervall och noggrann bullerövervakning, eftersom en ljudnivå på 92 dB(A) är ett viktigt kriterium när maskinen placeras i en hall.
Industriella applikationer för tillverkning, logistik och vattenhantering
Krav på installation och hantering är också viktiga när motorn integreras, eftersom en förpackningsvikt på 923 kg och förpackningsmått på 1412×727×1026 mm påverkar transport, lagring och placering i tekniken.
- Huvuddrivning av en fläkt i en lackeringslinje.
- Drivning av en högkapacitetscentrifugalpump i ett vattenreningsverk.
- Drivning av en bulkmaterialtransportör i en cementfabrik.
- Drivning av en skruvkompressor i en industrihall.
- Drivning av en blandare i en kemisk reaktor.
- Drivning av en sekundär dammutsugsfläkt.
- Drivning av en rulltransportör i en förpackningslinje.
- Drivning av en brikettpress i biomassabearbetning.
- Drivning av en extruder i plastbearbetning.
- Drivning av en fräsenhet i industriell produktion.
- Drivning av en avvattningspump i gruvdrift.
- Drivning av en blandningsenhet i livsmedelsteknik.
- Drivning av en värmeåtervinningsfläkt i ett HVAC-system.
- Drivning av en spåntransportör i ett bearbetningscenter.
- Drivning av lindningsutrustning i kabelproduktion.
400/690 V för flexibel anslutning till elskåp
Märkström på 224 A vid △ 400V och 129.86 A vid Y 690V förenklar utformningen av elskåp, valet av skydd och kabeldimensioneringen. För konstruktörer innebär detta en mer exakt drivkonfiguration i enlighet med spänningssystemet och den startmetod som krävs.
Rotortröghet på 2.111 kg/m² är viktig vid beräkning av startdynamik och bedömning av lämplighet för applikationer med täta starter. Mer än 15 års erfarenhet av industridrifter omsätts i val av lösningar som motsvarar verkliga driftsbelastningar snarare än enbart katalogvärden.
Varvtal och moment för stabil prestanda i daglig drift
För produktionsapplikationer är det avgörande att en 3000 varv/min elmotor med ett nominellt varvtal på 2980 varv/min kan hålla en konstant arbetstakt även under långvarig användning i automatiserade linjer. Denna lösning passar operatörer som behöver en tillförlitlig drivkärna utan onödiga ändringar av maskinens mekaniska koncept.
Om du behöver en motor för ny eller moderniserad teknik, välj 3LC-315M-2 och få en drivning som kombinerar energibesparing, strukturell styvhet och driftsäkerhet i krävande industriella applikationer.
