Elmotor 1,5 kW, 1400 varv/min, 400 V, 1AL-90L-4

Elmotor 1AL-90L-4 för tillförlitlig drift av linjer, pumpar och luftbehandlingssystem

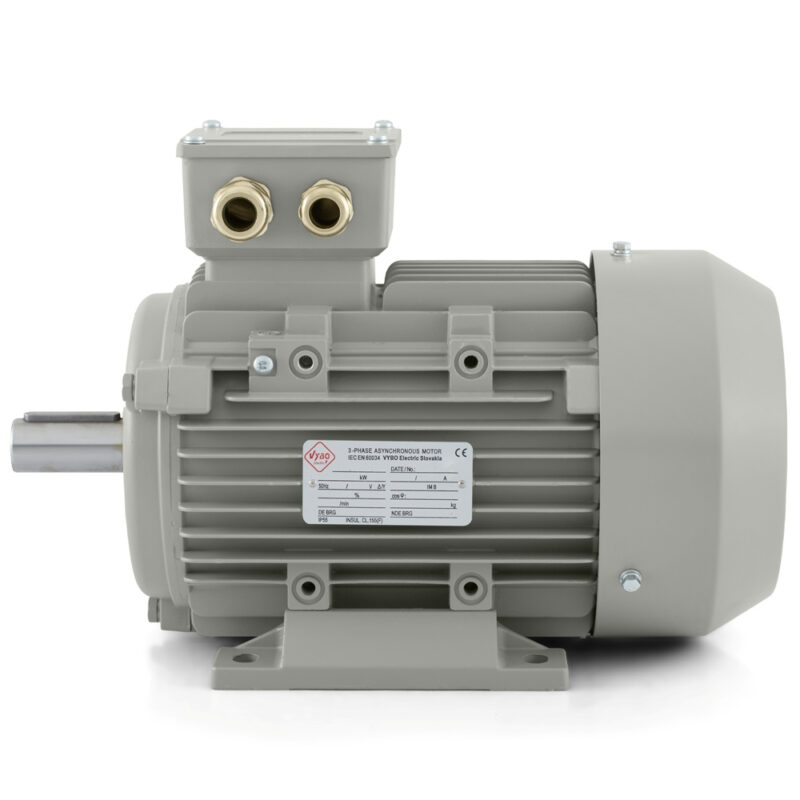

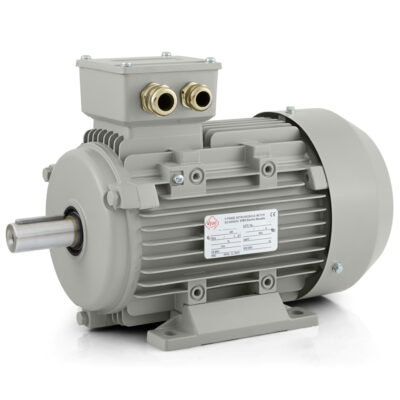

I produktionen är det ofta avgörande hur jämnt motorn går redan från den första driftsättningen och hur enkelt den kan integreras i hela anläggningen. Elmotor 1AL-90L-4 ur serien 1AL OPTIMAL är förberedd just för denna typ av användning. Det är en trefas asynkron elmotor med en effekt på 1,5 kW, märkspänning 230/400 V, koppling Delta/Y och ett märkvarvtal på 1400 varv/min vid en frekvens på 50 Hz. Det fyrpoliga utförandet tillsammans med byggstorlek 90 mm, alltså en axelhöjd på 90 mm, ger en lämplig grund för maskiner och tekniska enheter där drivningen ska vara kompakt, stabil och redo för regelbunden drift.

Modellen används naturligt i transportlinjer, förpackningsmaskiner, fyllningsenheter, blandningsutrustning, fläktmoduler, pumpenheter, märkningsutrustning, doseringsmekanismer, sorteringsstationer, matningssystem, stängningsutrustning och automationssystem. I sådana applikationer är det viktigt att motorn klarar linjens kontinuerliga rytm och upprepade starter utan onödigt orolig gång. För utrustning där rörelseprecision, regelbunden timing och en ren installation övervakas utgör den en praktisk och professionell bas för drivningen.

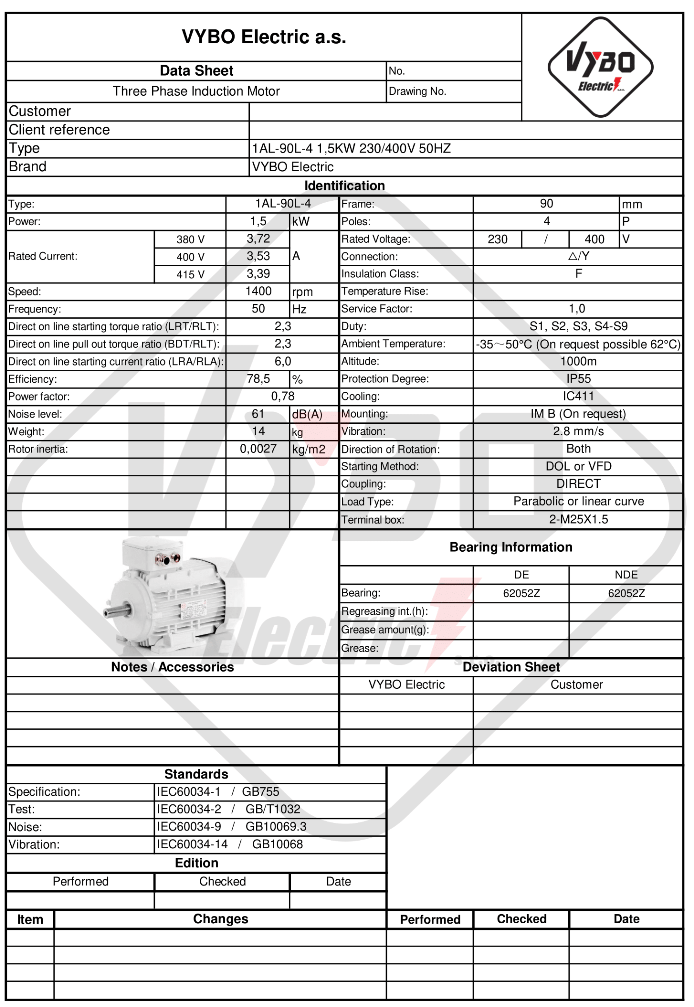

Parametrar som direkt påverkar maskinens drift

Märkströmmen är 6,14 A vid 230 V och 3,53 A vid 400 V. Vid dimensionering av anslutningen och integrering av motorn i befintlig utrustning är dessa värden viktiga, eftersom de hjälper till att dimensionera matning och motorskydd korrekt. Märkvarvtalet på 1400 varv/min passar där en balanserad mekanisk överföring förväntas utan ett onödigt abrupt gångförlopp. I teknik för materialhantering, blandning, luftflöde eller vätskeflöde ger detta en tillförlitlig grund för det dagliga arbetet.

Motorn arbetar med en verkningsgrad på 78,5 % och en effektfaktor på 0,78. Vid längre belastning är även startegenskaperna viktiga. Ett startmomentförhållande på 2,3, ett maximalt momentförhållande på 2,3 och ett startströmsförhållande på 6 ger motorn ett beteende som passar maskiner där arbetscykeln upprepas regelbundet och drivningen måste reagera förutsägbart. Belastningstypen med parabolisk eller linjär belastningskarakteristik breddar dessutom användningen i teknik med varierande rörelsemotstånd och i utrustning där energi överförs till en fläkt, pump eller mekanisk matning.

Praktiska fördelar vid start, styrning och reversering

Elmotor 1AL-90L-4 är lämplig för DOL-start, styrning med frekvensomriktare och även för mjukstartare. Kombinationen ger frihet att välja startmetod efter den aktuella tekniken. I enklare utrustning kan direktstart användas, medan känsligare processer kan dra nytta av en mjukare start eller bättre varvtalsreglering. Det är en fördel i doseringsutrustning, fläktapplikationer och matningsmekanismer där en mjukare övergång till driftläge krävs.

En viktig egenskap är också möjligheten till rotation i båda riktningarna. Denna funktion breddar användningen i reverserande enheter, dubbelriktade överföringar eller enheter där rörelseriktningen ändras beroende på produktionsprocessens fas. Rotorns tröghetsmoment på 0,0027 kg·m² hjälper till att behålla god respons i applikationer med upprepad start, stopp eller korta arbetssteg.

Hållbarhet, kylning och montering för långvarig drift

Motorn har kapslingsklass IP55, vilket hjälper till att skydda de interna delarna mot damm och stänkande vatten. I industriell miljö är detta viktigt för maskiner som arbetar i produktionshallar, vid materialbearbetning och i teknik med regelbunden rengöring. Termisk stabilitet säkerställs genom IC411-kylning, som tillsammans med ett hus konstruerat för effektiv värmeavledning stöder tillförlitlig drift vid längre belastning. Motorn använder isolationsklass F och temperaturstegringsklass B och är därmed förberedd för daglig industriell drift.

Den är avsedd för omgivningstemperaturer upp till +65 °C och installationshöjder upp till 1000 m. Servicefaktor 1,0 och driftformerna S1, S2, S3, S4-S9 gör det möjligt att använda motorn både i kontinuerlig drift och i intermittent drift. Ljudnivån 61 dB(A) och vibrationshastigheten 2,8 mm/s i klass A bidrar till ett välbalanserat mekaniskt beteende, vilket är viktigt i utrustning där flera drivningar arbetar sida vid sida och hela enhetens stabilitet övervakas.

På DE- och NDE-sidan är 6205-2Z-lager monterade och smörjningen sker med litiumbaserat fett nr 2 i rätt temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement där jämn gång är betydelsefull. Även de 2-M25X1.5 kabelgenomföringarna har praktisk betydelse och bidrar till en ren elektrisk anslutning.

1AL OPTIMAL-serien i professionell användning

Serien 1AL OPTIMAL är en av VYBO Electrics mest sålda serier med mer än 30 000 installerade enheter inom industrin. 1AL OPTIMAL hör till de mest sålda elmotorerna från VYBO Electric och har mer än 30 000 installerade enheter i industrin. Det är en innovativ lågspänningsplattform i aluminiumhus för standardmässiga och krävande driftmiljöer, med mycket bra pris-prestandaförhållande, beprövad kvalitet och bred kompatibilitet. Praktiskt värde ger även en förstärkt kopplingslåda, genomarbetat IP55-skydd för kopplingslådans lock, en fläktkåpa i stål och kompatibla fötter. Vid installation kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas. Förpackningsvikten på 14 kg och förpackningsmåtten 380 × 210 × 270 mm förenklar dessutom lagring, transport och servicehantering. Elmotor 1AL-90L-4 är därför en tillförlitlig drivning för verksamheter som behöver en solid teknisk grund, jämn gång och enkel integration i den dagliga produktionen.
