Elmotor 1,5 kW, 2850 varv/min, 400 V, 1AL-90S-2

Elmotor 1AL-90S-2 1,5 kW för drift där högt varvtal, kompakt ram och tillförlitlig användning möts

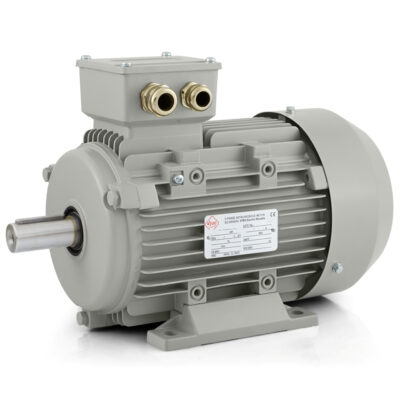

Elmotor 1AL-90S-2 från VYBO Electric är en trefas asynkronmotor utvecklad för industriella tekniker som behöver en tillförlitlig drivning med högt arbetstempo och robust konstruktion. Effekten på 1,5 kW, den 2-poliga konstruktionen och det nominella varvtalet på 2850 varv/min vid en frekvens på 50 Hz gör modellen till ett utmärkt val för utrustning där snabb mekanisk prestanda, stabil drift och god beredskap för daglig belastning krävs. Märkspänningen på 230/400 V och triangel/stjärna-kopplingen gör den enkel att integrera i vanliga trefassystem.

Stomstorlek 90 ger redan en märkbart stabilare grund för tekniska enheter där drivningen ska klara regelbundet arbete under hela skiftet men samtidigt behålla rimliga installationsmått. Det är just här motorns praktiska värde framträder, eftersom den kombinerar högt varvtal, kompakt industrikonstruktion och driftsäkerhet i en miljö där långsiktig tillförlitlighet förväntas av tekniken.

Starkt arbetstempo för dynamiska tekniker

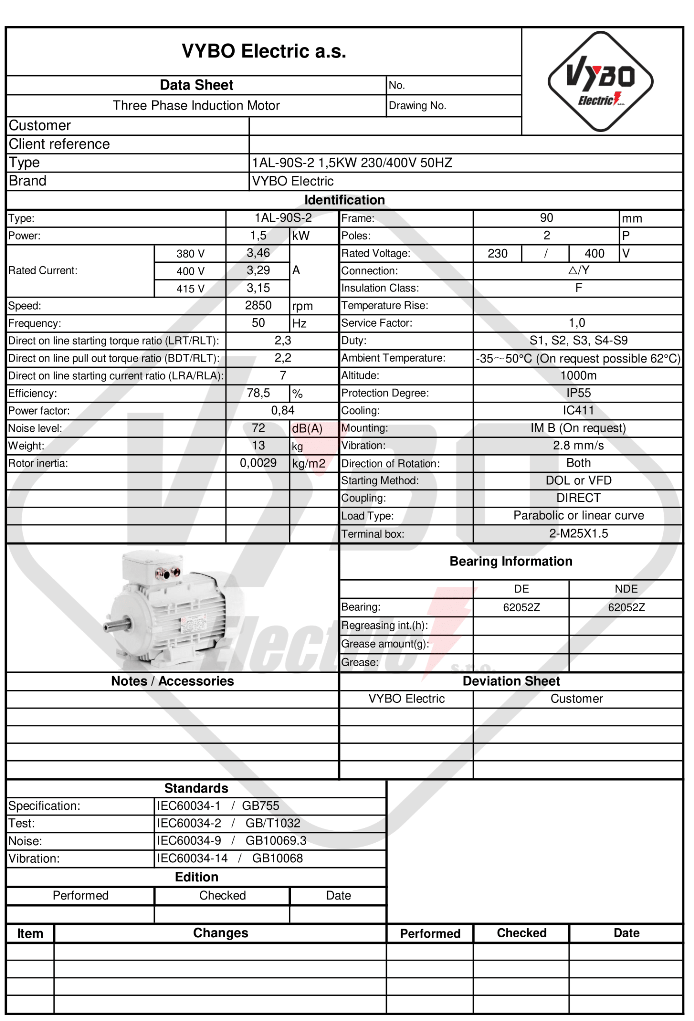

För modellen 1AL-90S-2 är det framför allt viktigt hur den fungerar i verklig drift. Märkströmmen är 5,72 A vid 230 V och 3,29 A vid 400 V, vilket ger en stabil grund för korrekt elektrisk dimensionering. Motorn arbetar med en effektfaktor på 0,84 och en verkningsgrad på 78,5 %, vilket ger en balanserad relation mellan effekt, varvtal och användbarhet i industriell drift.

Startparametrarna är också mycket viktiga. Ett startmomentförhållande på 2,3, ett maxmomentförhållande på 2,2 och ett startströmsförhållande på 7 skapar en bra grund för utrustning som behöver säker start och stabilt beteende vid varierande belastning. I tekniker där start, kontinuerlig drift och upprepade omstarter växlar är motorns förutsägbara beteende mycket viktigt för att hela processen ska fungera smidigt.

Där denna motor ger störst nytta

Effekten på 1,5 kW och varvtalet på 2850 varv/min gör modellen idealisk för utrustning som behöver snabb drivning och stabil arbetsdynamik. Den passar väl för transportsystem, materialmatare, förpackningslinjer, fyllningsmoduler, doseringsstationer och sorteringsmekanismer. Den har också en naturlig plats i fläktenheter, utsugssystem, cirkulationspumpar, industriblandare med lätt till medelhög belastning, etiketteringsmaskiner, monteringslinjer, hanteringsstationer och tekniska serviceenheter.

I sådana tillämpningar är det viktigt att motorn inte komplicerar maskinkonstruktionen men ändå ger tillräcklig arbetsreserv. Modellen 1AL-90S-2 passar väl i tekniker där utrymme, tillförlitlighet, hastighet och daglig driftsbelastning måste hanteras som en helhet. Därmed lämpar den sig för ett brett spektrum av industrisektorer, från produktionslinjer till tekniska system och servicesystem.

Driftsätt nära verklig användning

Motorn är lämplig för driftsätten S1, S2, S3 och S4-S9, vilket gör att den kan användas både i kontinuerlig drift och i processer med intermittent eller cyklisk körning. Servicefaktorn på 1,0 motsvarar nominella arbetsförhållanden och den paraboliska eller linjära belastningskarakteristiken breddar möjligheterna att använda motorn i olika mekaniska uppgifter. I praktiken innebär det att motorn kan arbeta tillförlitligt i utrustning med olika motståndsprofiler under arbetscykeln.

Denna driftsmässiga flexibilitet är viktig i modern teknik, där transport, dosering, utsugning, blandning eller materialöverföring ofta kombineras med olika intervall. För att hela systemet ska fungera smidigt måste drivningen klara regelbundet arbete utan instabilitet och utan onödiga krav på komplicerad integration.

Robust industrikonstruktion för tillförlitlighet varje dag

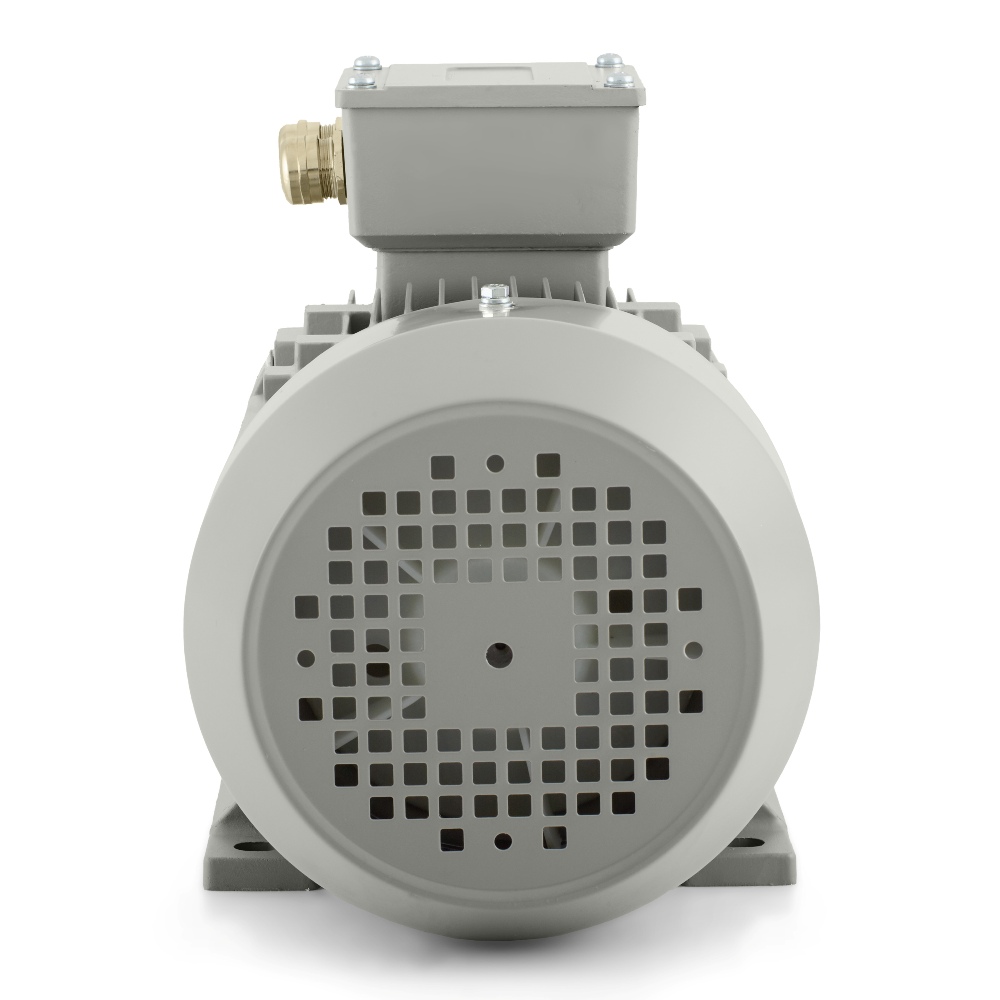

Elmotor 1AL-90S-2 är byggd med en aluminiumram och har IP55-skydd, vilket ger skydd mot damm och vattenstrålar. I verkstäder, produktionshallar, teknikrum och industriella anläggningar är detta en mycket viktig egenskap. Kylning IC411 bidrar till stabila termiska förhållanden vid längre drift. Isolationsklass F och temperaturstegring B kompletterar den tekniska basen för regelbunden arbetsdrift.

Gångkvaliteten stöds av en vibrationshastighet på 2,8 mm/s i klass A och en ljudnivå på 72 dB(A). Motorn kan rotera i båda riktningarna, vilket utökar konstruktionsmöjligheterna för universella mekanismer eller reverserande enheter. Balanseringen utförs med halv kil. På både DE- och NDE-sidan används lager 6205-2Z och smörjningen sker med litiumbaserat fett nr 2, vilket bidrar till tillförlitligt mekaniskt beteende i daglig drift.

Montering, kompatibilitet och 1AL OPTIMAL-plattformen

Motorn ingår i serien 1AL OPTIMAL, som inom industrin är känd som en beprövad plattform med mycket bra pris-prestandaförhållande, dokumenterad kvalitet och hög kompatibilitet. Serien finns i monteringsutförandena IM B3, IM B35, IM B5, IM B14 och IM B34, vilket underlättar integrationen i olika maskintyper och tekniska enheter. Praktiska fördelar omfattar även kompatibla fötter, möjlighet att byta främre lagersköld, en förstärkt kopplingslåda, förbättrat IP55-skydd för kopplingslådan, en fläktkåpa i stål och en omsorgsfullt utformad ram för ökad kyleffektivitet.

Motorn är utrustad med kabelgenomföringar 2-M25X1.5. Förpackningsmått på 355 × 210 × 270 mm, förpackad vikt på 13 kg och rotortröghet på 0,0029 kg·m² kompletterar den praktiska bilden av hantering och startegenskaper. Motorn lämpar sig för start med DOL-metoden och, beroende på teknikens krav, även för styrning med frekvensomriktare eller mjukstartare. 1AL-90S-2 är därför ett tillförlitligt val för industriella drivsystem där dynamik, robusthet och beredskap för regelbunden drift kombineras.
