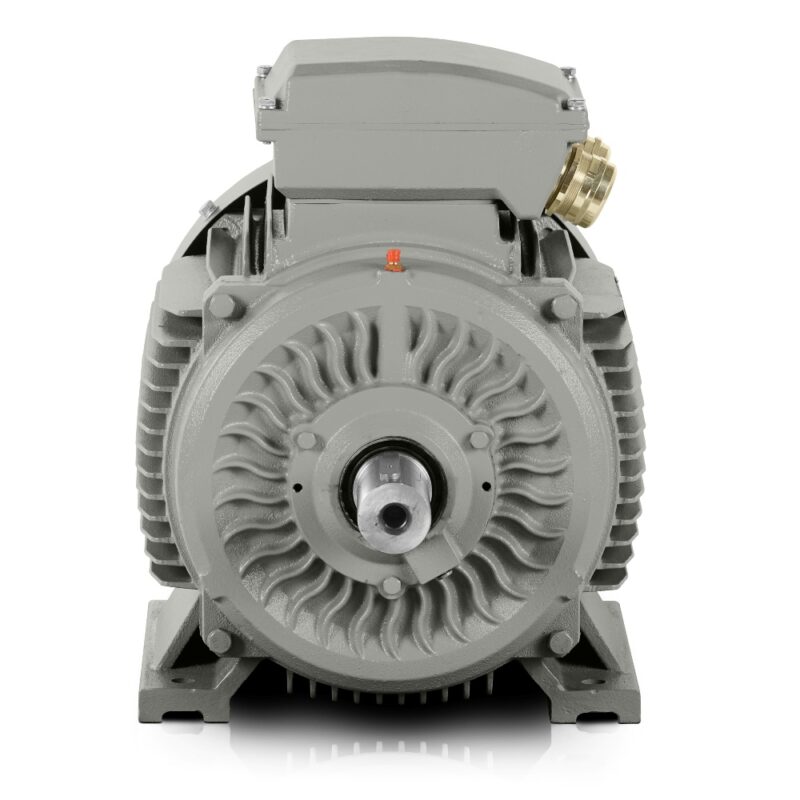

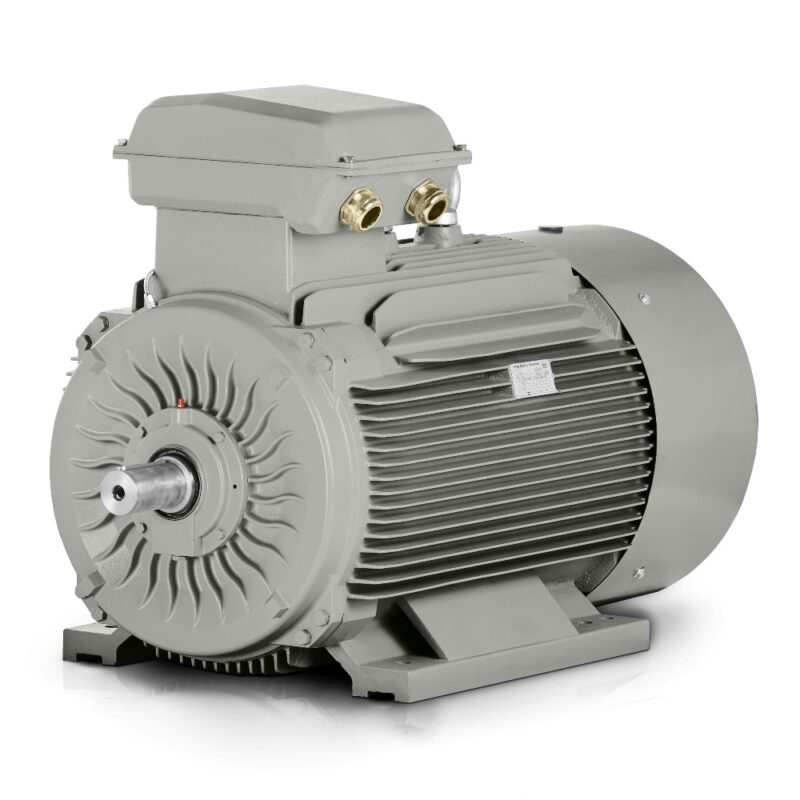

Trefas elmotor: 3LC-315L1-2, 160 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-315L1-2 |
| Märkeffekt (kW) | 160 |
| Ramstorlek (mm) | 315 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 265 |
| Märkström 690 V (A) | 153,62 |
| Verkningsgrad vid 100 % belastning (%) | 95,6 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,91 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,8 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,2 |
| Rotorns tröghetsmoment (kg·m²) | 2,394 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1412*727*1026 |
| Förpackningsvikt (kg) | 997 |
| Lager och smörjning | |
| DE/NDE-lager | 6317-C3/6317-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Noggrann drift, belastningsreserv och lång livslängd utgör grunden för det värde som 3LC-315L1-2 erbjuder. Denna 3000 varv/min elmotor är konstruerad för att leverera effektiviteten och värdet hos modellen 3LC-315L1-2 i kontinuerlig drift, där stabil prestanda, rimliga driftskostnader och tillförlitlig start under belastning är avgörande.
En effekt på 160 kW och ett nominellt varvtal på 2980 varv/min passar väl för drivningar som måste fungera utan onödiga avbrott eller kompromisser i dynamiken. För medelstora företag, stora fabriker, ingenjörer och konstruktörer är det viktigt att en trefas elmotor passar in i befintlig teknik utan att skapa onödiga underhållskrav. Därför är denna IE3-elmotor värdefull i projekt där inte bara effekten utan också det långsiktiga driftbeteendet övervakas.
3000 varv/min elmotor för drivningar med jämn momentöverföring
Ett nominellt varvtal på 2980 varv/min stödjer jämn kraftöverföring i applikationer som kräver stabila driftegenskaper. Ett startmomentförhållande på 1.8 och ett maximalt momentförhållande på 2.3 ger användbar reserv vid start och belastningsförändringar. Detta är särskilt praktiskt där trefas elmotorer används i enheter med täta starter, intermittent belastning eller start via en växellåda.
Robust gjutjärnsram för drift utan onödiga stopp
En robust gjutjärnsram, förstärkta lagersköldar av gjutjärn och förstärkta gjutjärnsfötter ökar hållbarheten vid installation och långvarig belastning. Konstruktionen hjälper till att absorbera vibrationer och skydda lagerarrangemanget i miljöer där motorn utsätts för ett krävande driftregim. DE-lager 6317-C3 och NDE-lager 6317-C3 stödjer tillförlitlig drift i applikationer som körs i regelbundna produktionscykler.
I praktiken fungerar konstruktionen väl i cementtransportörer, blandare, krossar, pressar, fläktar, pumpstationer, extruderingslinjer, kompressorer och valsdrivningar. I dessa applikationer är mekanisk tillförlitlighet och förmågan att klara långa produktionsskift utan onödiga underhållsingrepp viktiga.
IE3-effektivitet för lägre förluster i daglig drift
IE3-verkningsgradsklass – mycket hög verkningsgrad stödjer mer ekonomisk drift under normal belastning och hjälper till att minska kostnaderna där motorn går en stor del av året. Märkström på 265 A vid △ 400V och 153.62 A vid Y 690V tillsammans med en effektfaktor på 0.91 ger en stabil grund för rimlig dimensionering av hela drivningen. För en IE3-elmotor är detta en praktisk fördel som märks i driften under långa produktionscykler.
Konstruktion klar för industriell användning
En ljudnivå på 92 dB(A) bör beaktas vid utformning av maskin och inkapsling, även om det är en standardparameter för denna effektklass i stora industriella verksamheter. Rotortröghet på 2.394 kg/m² hjälper vid utformning av startegenskaper och samordning med frekvensomriktare, kopplingar eller växellådor. En förpackningsvikt på 997 kg och förpackningsmått på 1412×727×1026 mm förenklar planeringen av hantering, lagring och installation i produktionsenheter.
3LC PRO-modellen i denna effektkategori stöds av tusentals industriinstallationer, vilket är särskilt användbart vid jämförelse av serviceerfarenhet och upprepad användning i standardapplikationer. Kabelförskruvningarna anges utan specifikation, så anslutningen bör verifieras direkt enligt projektet och monteringsmetoden.
Om du behöver en drivning till en pump, fläkt, transportör, blandare, kompressor, kvarn, separator, extruder eller processlinje ger denna 3000 varv/min elmotor en lösning för stabil produktion. Beställ i god tid och säkra reservkapacitet för planerad driftsättning utan förseningar i förberedelsen av tekniken.
