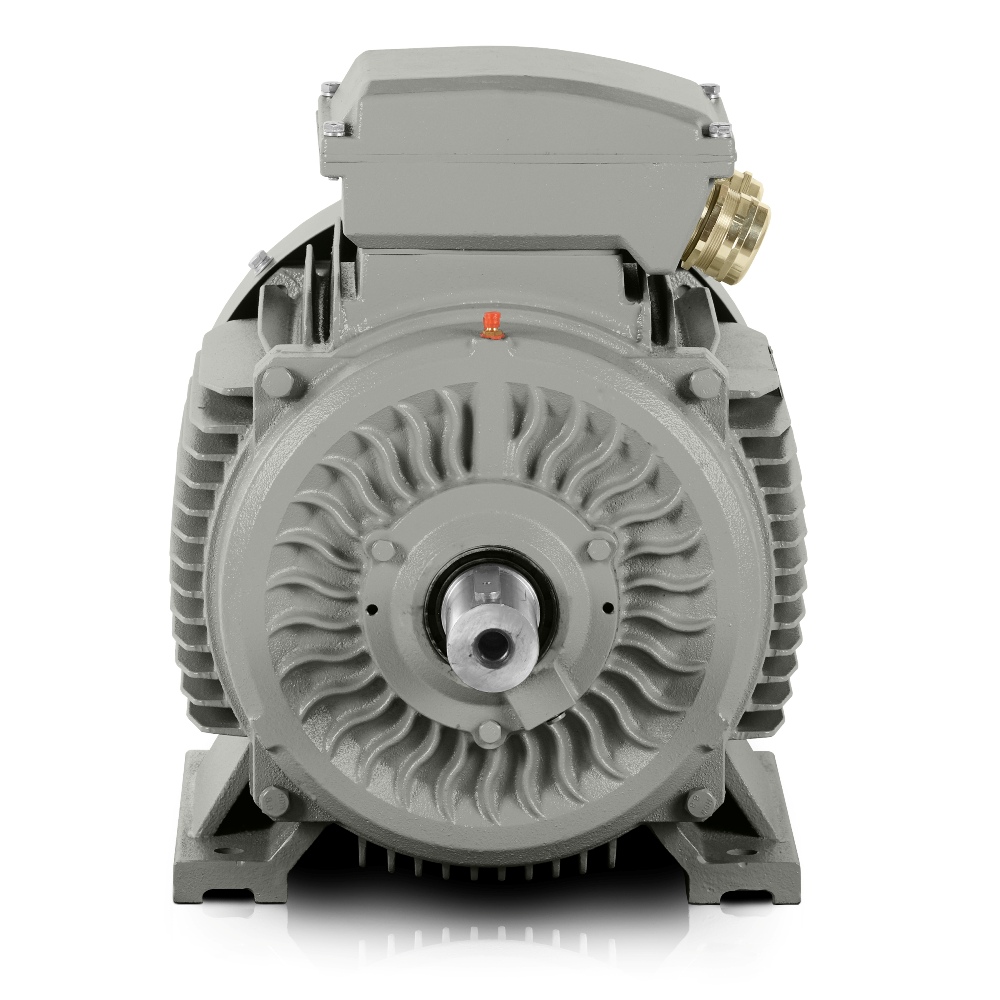

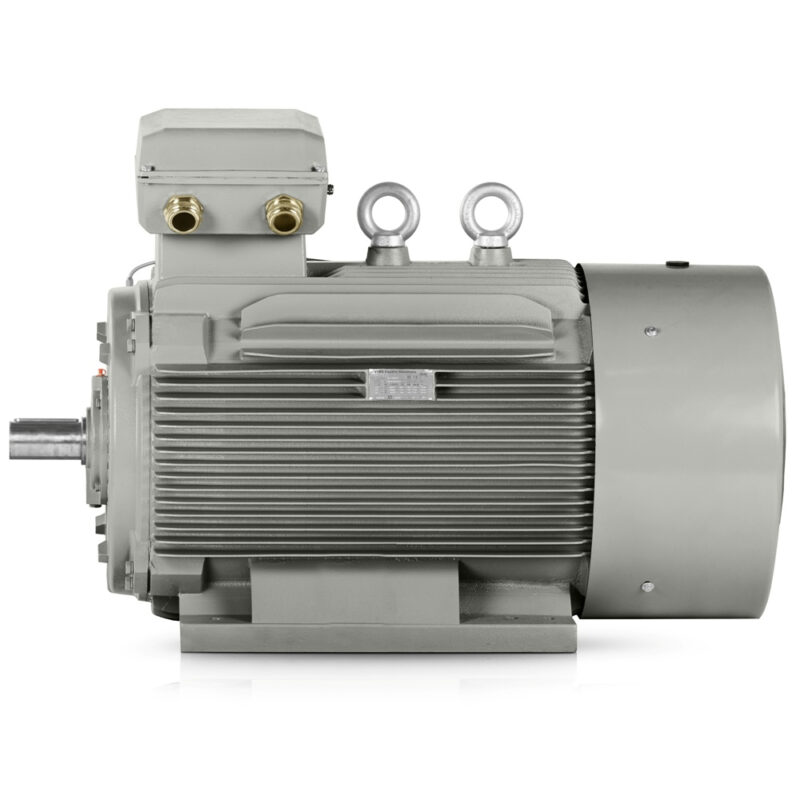

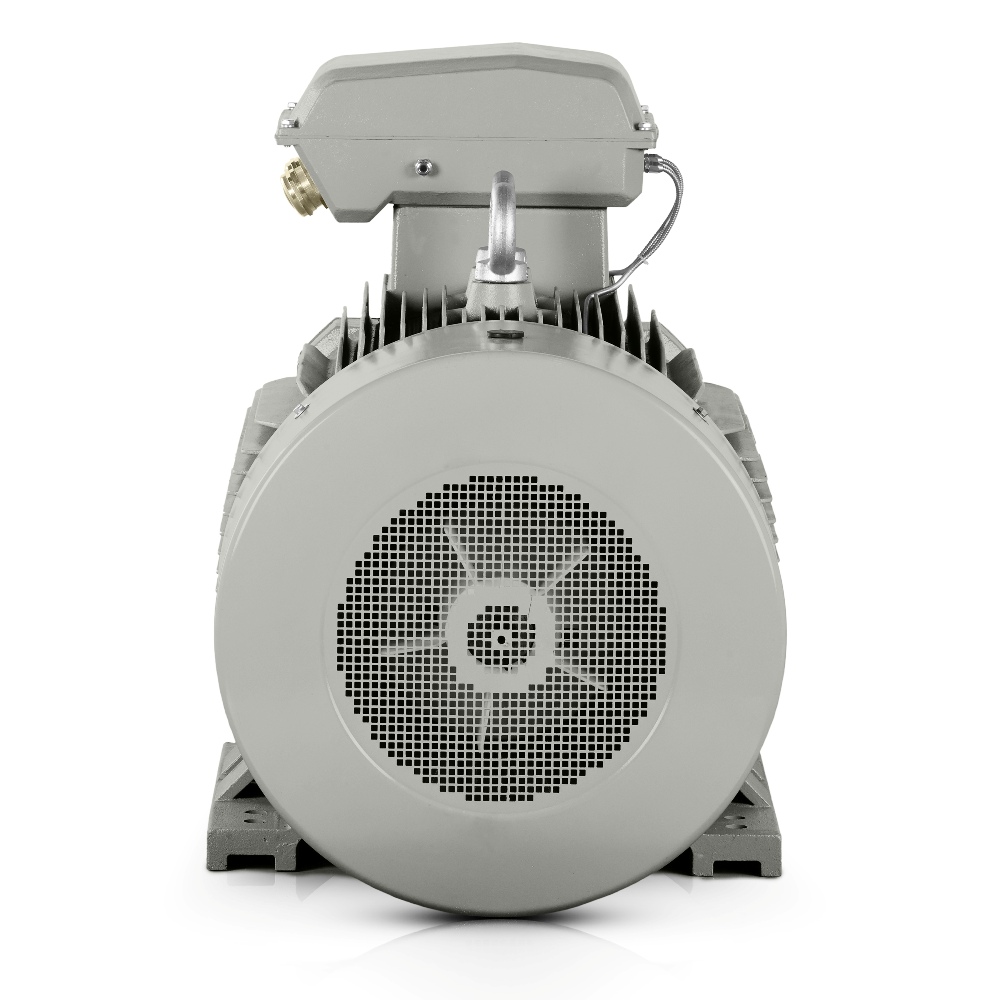

Trefas elmotor: 3LC-315L1-4, 160 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-315L1-4 |
| Märkeffekt (kW) | 160 |
| Ramstorlek (mm) | 315 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 271 |
| Märkström 690 V (A) | 157,10 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,2 |
| Förhållande för startström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 4,605 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1412*727*1026 |
| Förpackningsvikt (kg) | 1088 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
En robust gjutjärnsram ger denna 1500 varv/min elmotor en stabil grund för långvarig drift i flerskiftsfabriker, där vibrationer, värme och frekventa starter förväntas. Modellen 3LC-315L1-4 kombinerar effektivitet och värde som uppskattas av medelstora företag och operatörer av stora produktionsenheter när en ny drivning konstrueras eller en befintlig maskin ersätts.
1500 varv/min elmotor för stabil drift av produktionslinjer
Ett nominellt varvtal på 1485 varv/min passar väl för applikationer som kräver jämn kraftöverföring utan onödiga variationer. En trefasig elmotor i denna konstruktion stödjer tillförlitlig start av transportörer, omrörare och tekniska enheter i kontinuerlig drift. I praktiken innebär detta färre underhållsingrepp och bättre förutsägbarhet vid planering av stopp.
Vid långvarig belastning hjälper även en effektfaktor på 0,89 genom att bidra till en mer förnuftig användning av den tillförda energin. En IE3-elmotor lönar sig därför där driftskostnader följs månadsvis och varje effektivitetsprocent påverkar balansen i hela linjen. Samtidigt bibehåller denna 1500 varv/min elmotor stabil prestanda även under mer krävande driftförhållanden.

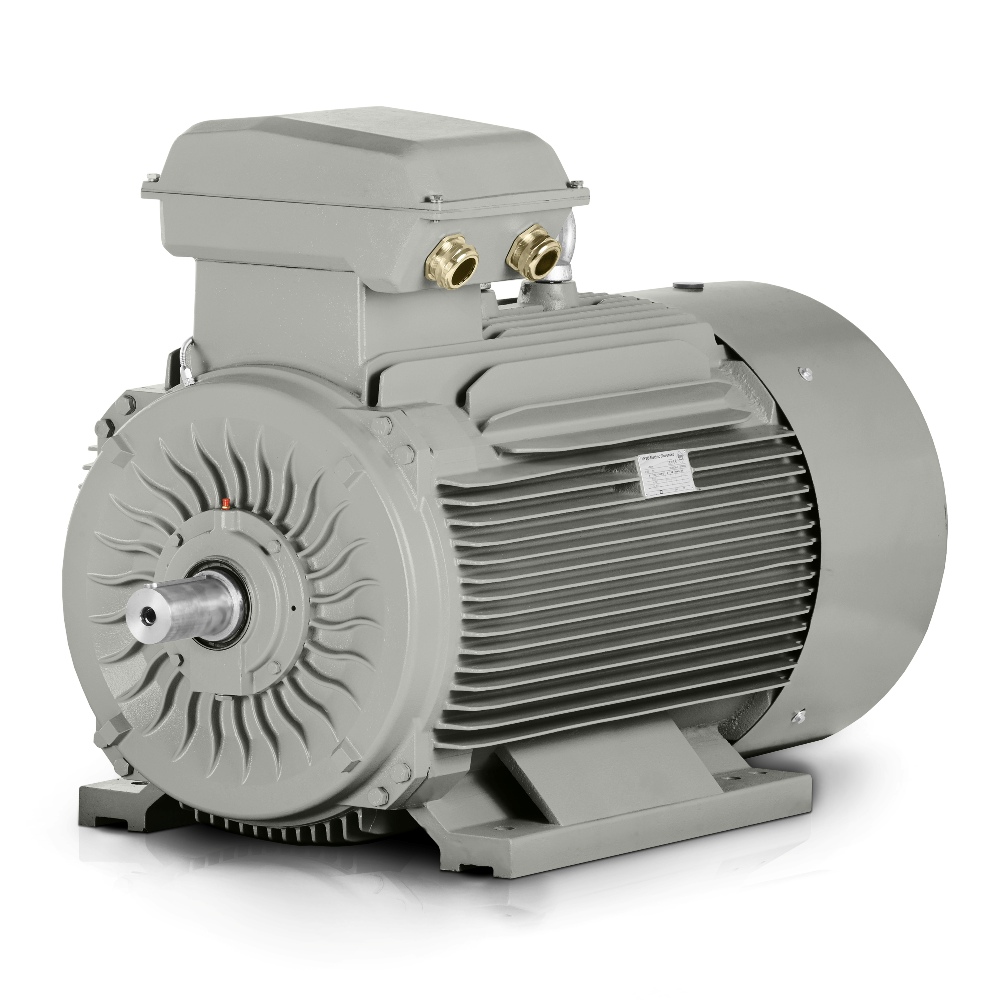

Robust gjutjärnsram för drift med vibrationer och stötbelastningar
Gjutjärnsramen tillsammans med förstärkta lagersköldar och styva fötter hjälper motorn att tåla installations- och driftkrafter som är vanliga på metallurgiska, bearbetande och förpackande linjer. Ur konstruktionssynpunkt hjälper den robusta kroppen till att dämpa överföringen av vibrationer till maskinens infästning och minskar risken för felinriktning under långvarig drift. Detta är en praktisk fördel särskilt i stora fabriker där maskiner startas upprepade gånger under skiftet.
I verksamheter med högre mekanisk belastning fungerar även DE-lager 6319-C3 och NDE-lager 6319-C3 väl. Denna uppbyggnad hjälper till att hålla driften inom acceptabla toleranser även vid högre axelbelastningar och minskar risken för förtida slitage. Tillsammans med rotorns tröghetsmoment på 4,605 kg/m² får operatören en motor som lämpar sig för teknik där jämn acceleration och stabil gång utan oönskad slirning är viktig.
IE3-effektivitetsklassen minskar trycket på driftskostnaderna
IE3-effektivitetsklassen ger mycket hög effektivitet som särskilt märks i motorer som går många timmar varje dag. Med en effekt på 160 kW och en verkningsgrad på 95,8 % kan denna lösning på lång sikt minska energibehovet utan att kräva ändringar av maskinens driftsrytm. Ingenjörer har också fördel av att motorn fortsätter att passa ett brett spektrum av applikationer och integreras väl i moderniseringsprojekt för drivningar.
En märkström på 271 A vid △ 400 V och 157,1 A vid Y 690 V ger tillräcklig flexibilitet för konstruktion av ställverk och dimensionering av skyddsutrustning. Ett startmomentförhållande på 2, ett maximalt momentförhållande på 2,2 och ett startströmsförhållande på 7,1 hjälper vid bedömning av starter under belastning, vilket är viktigt för konstruktörer som arbetar med transportörer, pumpar, kompressorenheter och kvarnar. Kabelförskruvningar 2-M63X1.5 förenklar anslutningen i installationer med begränsat utrymme.
Beprövad i tusentals industriella installationer
Daglig erfarenhet från fabriker bekräftar att trefasiga elmotorer i denna klass används i tusentals industriella installationer. De driver bandtransportörer, bandmatare för bulkmaterial, centrifugalpumpar för kylvatten, fläktenheter, skruvkompressorer, blandare för processmedier och granuleringslinjer. Denna bredd av användningsområden visar att motorn kan integreras i både nya projekt och som ersättning för befintliga drivningar utan komplicerad anpassning.
En ljudnivå på 88 dB(A) är ett värde som kan beaktas vid utformning av maskinrum och kapsling. Förpackningsmått på 1412*727*1026 mm och en emballerad vikt på 1088 kg är viktiga för logistik, positionering och förberedelse av hanteringsutrustning. Om du behöver en motor för krävande produktionsteknik bör den beställas i god tid för att förkorta driftstopp och hålla produktionsplanen på rätt spår.
