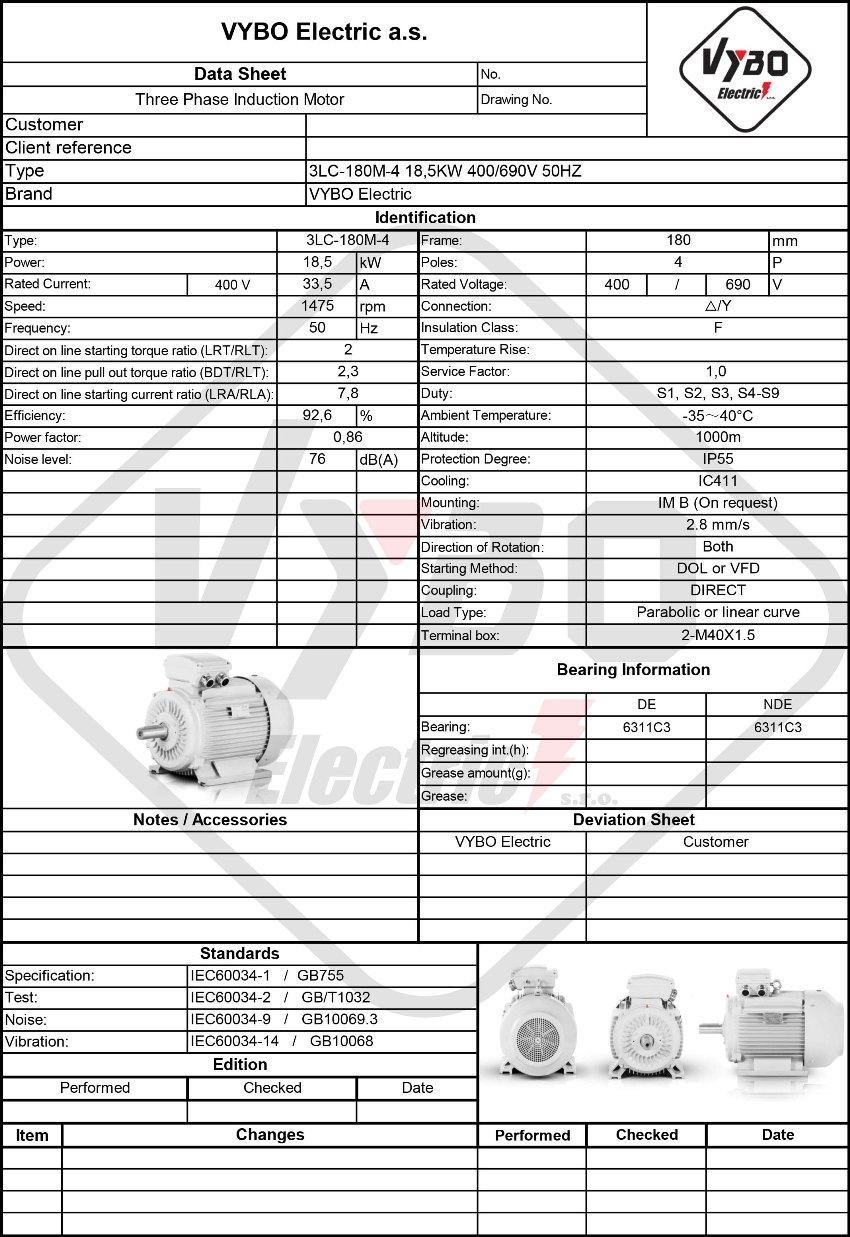

Trefas elmotor: 3LC-180M-4, 18,5 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-180M-4 |
| Märkeffekt (kW) | 18,5 |
| Ramstorlek (mm) | 180 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1475 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 33,5 |
| Märkström 690 V (A) | 19,42 |
| Verkningsgrad vid 100 % belastning (%) | 92,6 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,8 |
| Rotorns tröghetsmoment (kg·m²) | 0,1679 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M40X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 802*447*576 |
| Förpackningsvikt (kg) | 182 |
| Lager och smörjning | |
| DE/NDE-lager | 6311-C3/6311-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |

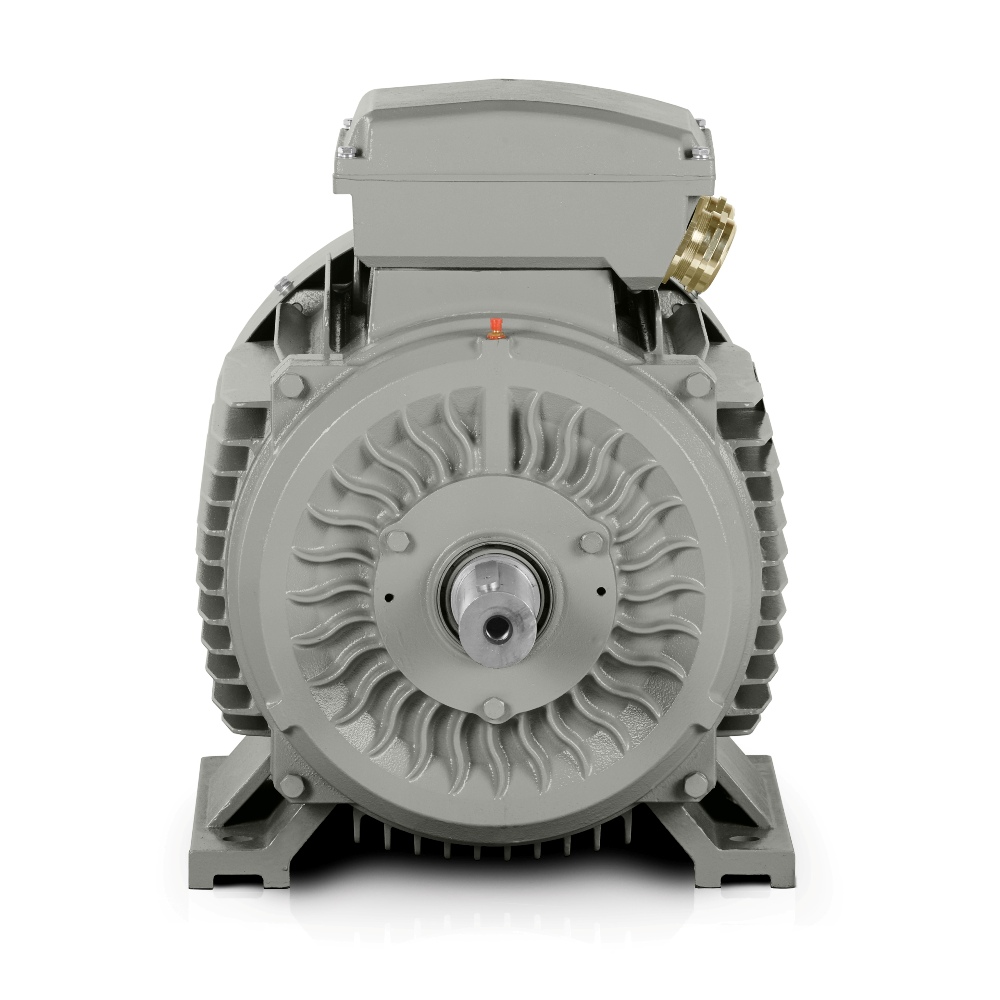

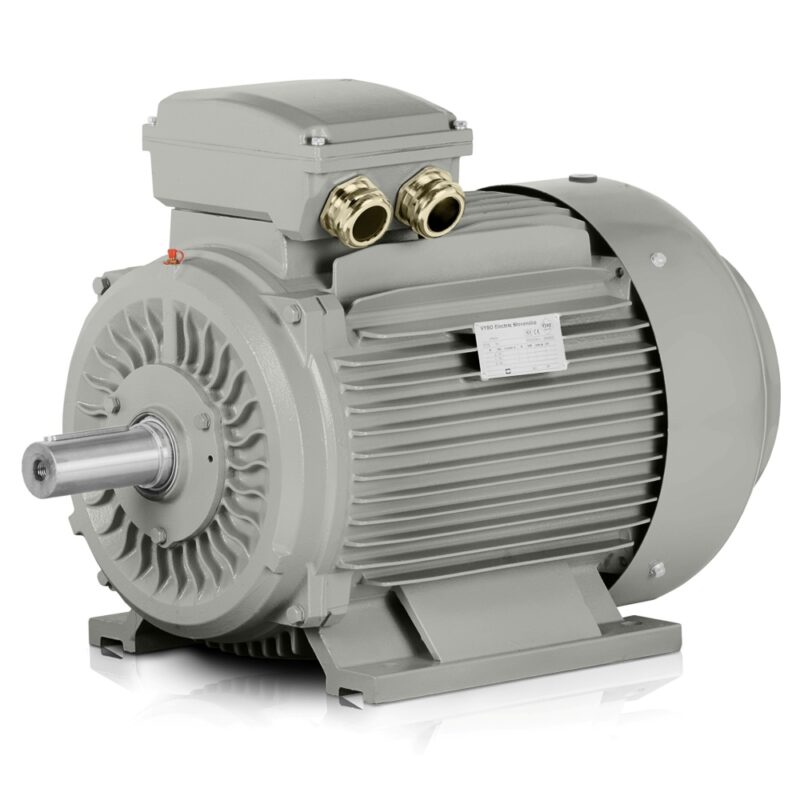

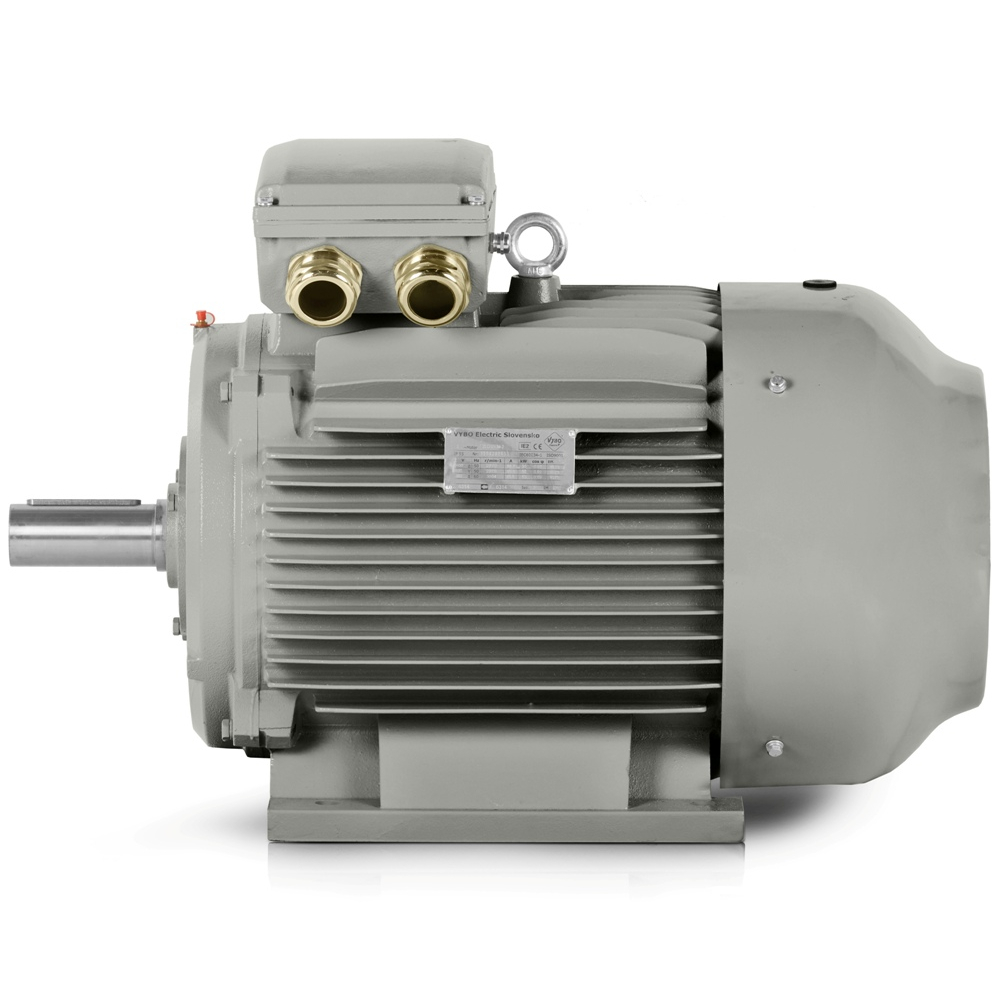

En robust gjutjärnsram ger denna 4-poliga elmotor en stabil grund för daglig drift inom lätt och medeltung industri. Modellen 3LC-180M-4 erbjuder en idealisk balans mellan inköpspris och energibesparingar, vilket är avgörande i drivsystem för produktionslinjer, transportörer och processutrustning.
Konstruktionen med förstärkta lagersköldar och gjutjärnsfötter ökar motståndet mot vibrationer, mindre felinriktning och långvarig belastning i cyklisk drift. Just därför fungerar denna trefasiga elmotor bra där drivsystemet måste ge stabil start, exakt varvtalshållning och minimala serviceingrepp.
4-polig elmotor för stabil drift av produktionsteknik
Ett nominellt varvtal på 1475 varv/min ger en balanserad kompromiss mellan moment och hastighet, vilket är användbart i drivsystem för omrörare, pumpar och mindre kompressorenheter. En märkström på 33.5 A vid △ 400 V och 19.42 A vid Y 690 V förenklar konstruktionen av ställverk och dimensioneringen av skydd i maskinenheter.
I praktiken uppskattas detta av både OEM-tillverkare och underhållsteam som behöver en motor utan onödiga kompromisser vid start och belastning. Ett startmomentförhållande på 2 och ett maximalt momentförhållande på 2.3 stöder tillförlitlig acceleration i tillämpningar där utrustningen startar under last. Ett startströmsförhållande på 7.8 hjälper dessutom till att uppskatta beteendet vid inkoppling mer exakt.
IEC-byggstorlek 180 mm för enkel integration i maskiner
IEC-byggstorlek 180 mm underlättar integration i befintliga ramar, växellådor och pumpenheter. Kabelförskruvningar 2-M40X1.5 förenklar anslutningen i ställverk och gör installationen enklare i kompakta tekniska enheter.
- Produktionstransportör i en förpackningslinje.
- Skruvtransportör vid plastgranulering.
- Centrifugalpump i en vattenreningsanläggning.
- Omrörare i en livsmedelsprocesstank.
- Luftbehandlingsfläkt för ventilation av fabrikshall.
- Pressenhet i lätt verkstadsproduktion.
- Drift för en mindre kompressorenhet.
IE3-elmotor minskar energibehovet vid stabil belastning
Verkningsgradsklass IE3 stöder energieffektivitet som märks både under längre driftcykler och vid upprepad daglig användning. Mycket hög verkningsgrad är särskilt fördelaktigt i anläggningar där motorn går under en stor del av skiftet och varje procentenhet i förluster påverkar kostnaderna.
En verkningsgrad på 92.6% och en effektfaktor på 0.86 hjälper till att utnyttja den tillförda energin bättre i typiska industriella tillämpningar. En ljudnivå på 76 dB(A) passar produktionsområden där den akustiska arbetsmiljön också övervakas. Ett rotortröghetsmoment på 0.168 kg/m² stöder förutsägbart beteende vid start och stopp.
Beprövad motor för tusentals industriella installationer
Denna IE3-elmotor bygger på en lösning som är beprövad i tusentals industriella installationer, från mindre tekniska enheter till serietillverkade OEM-enheter. DE-lagret 6311-C3 och NDE-lagret 6311-C3 bidrar till långsiktig driftstabilitet, vilket är viktigt både vid kontinuerlig produktion och frekventa starter.
En förpackad vikt på 182 kg och förpackningsmått på 802*447*576 mm förenklar logistiken vid leverans till anläggning eller monteringslager. Modellen 3LC-180M-4 är redo för tillämpningar där tillförlitlig drift, enkel integration och kontrollerade driftskostnader förväntas. Ta del av erbjudandet och utrusta ditt drivsystem med en motor som stöder energieffektivitet och långsiktig driftsäkerhet.
