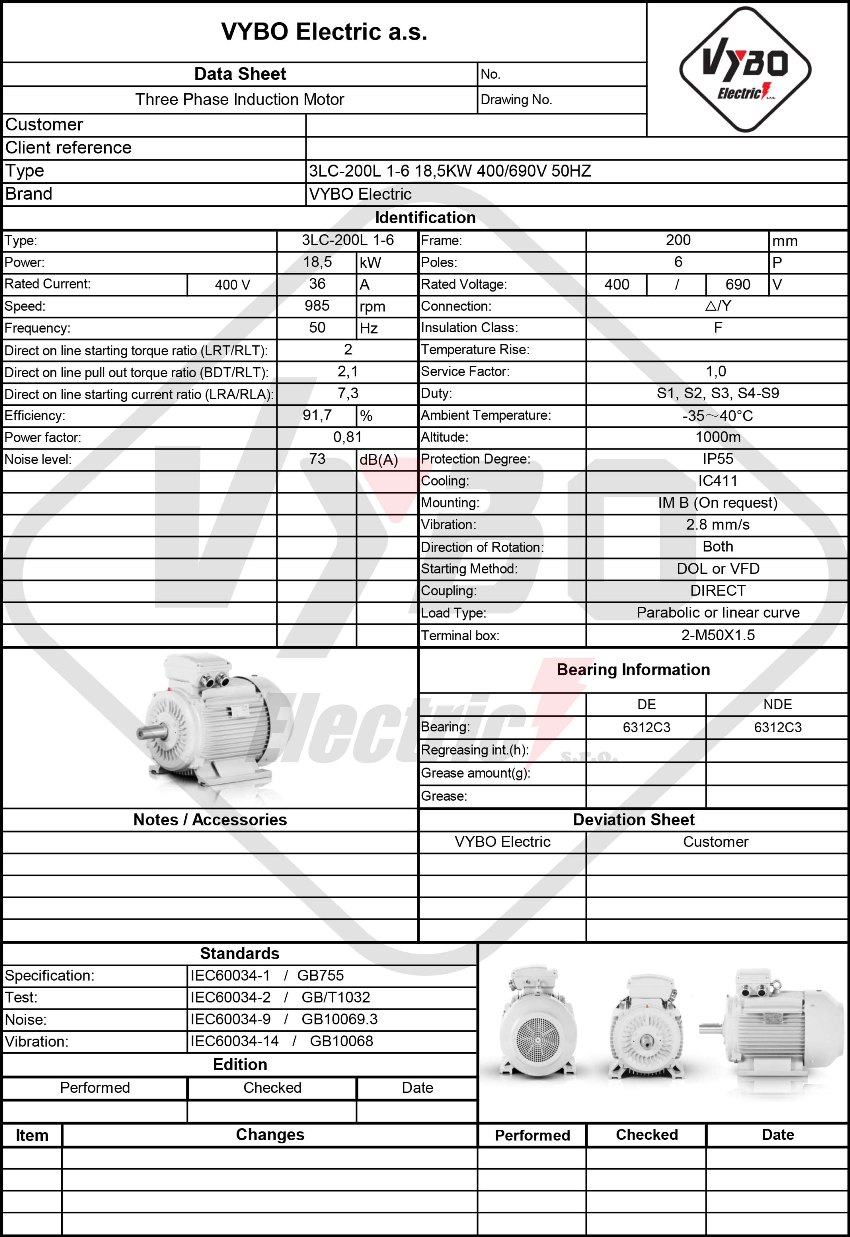

Trefas elmotor: 3LC-200L1-6, 18,5 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-200L1-6 |
| Märkeffekt (kW) | 18,5 |
| Ramstorlek (mm) | 200 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 985 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 36 |
| Märkström 690 V (A) | 20,87 |
| Verkningsgrad vid 100 % belastning (%) | 91,7 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,81 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för startström (LRA/RLA) | 7,3 |
| Rotorns tröghetsmoment (kg·m²) | 0,36989 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 862*492*656 |
| Förpackningsvikt (kg) | 248 |
| Lager och smörjning | |
| DE/NDE-lager | 6312-C3/6312-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Konstruktionen av 3LC-200L1-6 är avsedd att ge effektivitet och värde i applikationer där en elmotor på 1000 varv/min måste bibehålla stabil drift vid varierande belastningar. Inom lätt och medeltung industri ger den en lösning som stödjer produktionskontinuitet, minskar onödiga driftstopp och håller driftskostnaderna på en rimlig nivå.
IE3-effektivitetsklassen är särskilt viktig vid längre driftcykler eftersom den hjälper till att hålla förbrukningen under kontroll även vid normal belastning. För verksamheter med upprepade starter, materialhantering eller mindre tekniska enheter ger detta en praktisk fördel som märks i den dagliga användningen.
Elmotor på 1000 varv/min för jämn drift i automation
Industriell automation lägger vikt vid jämn kraftöverföring, enkel anslutning och repeterbart beteende över tid. Denna trefasiga elmotor med en märkström på 36 A vid △ 400 V och 20,87 A vid Y 690 V fungerar väl i enheter där kompatibilitet med kraftsystemet och förutsägbar drivrespons är viktiga. En effektfaktor på 0,81 och en verkningsgrad på 91,7 % stödjer ekonomisk drift utan onödig belastning på elnätet.
Ett nominellt varvtal på 985 varv/min möjliggör jämn kraftöverföring i teknik som inte bör utsättas för plötsliga stötar. Ett startmomentförhållande på 2, ett maximalt momentförhållande på 2,1 och ett startströmsförhållande på 7,3 ger konstruktören flexibilitet vid dimensionering av drivningen, även för applikationer med tätare starter.
Robust gjutjärnshus för lång livslängd i industriella enheter

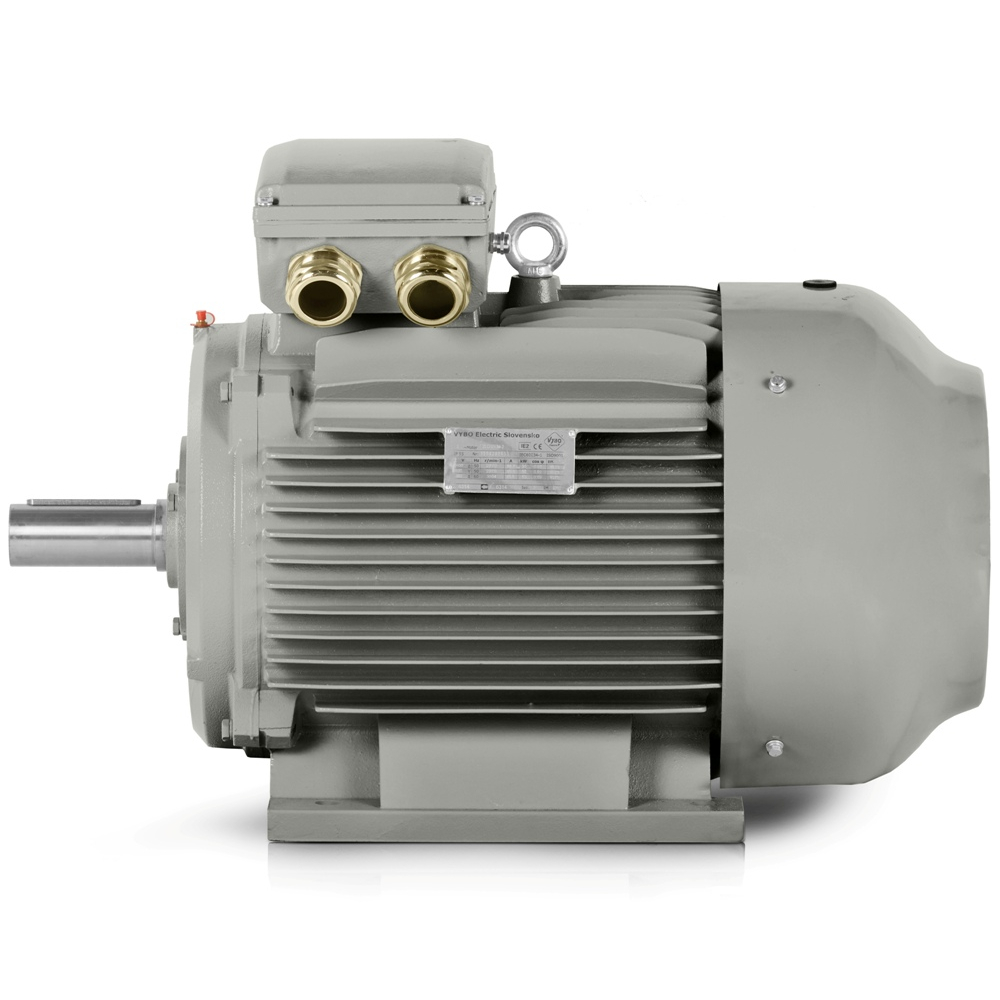

Gjutjärnskonstruktionen är ett av de element som i verkstadspraxis avgör monteringsstyvheten och motståndskraften mot vibrationer. Förstärkta lagersköldar av gjutjärn och förstärkta gjutjärnsfötter hjälper till att behålla motorns exakta läge i enheten, vilket är viktigt för pumpar, transportörer och kompakta tekniska enheter. En ljudnivå på 73 dB(A) är också rimlig för standardiserade industrimiljöer.
DE-lager 6312-C3 och NDE-lager 6312-C3 är valda för tillförlitlig drift under långvarig belastning, medan rotortrögheten på 0,370 kg/m² hjälper vid bedömning av startdynamiken. Kabelförskruvningar 2-M50X1.5 förenklar anslutning i ställverk och maskinapplikationer där ren och servicevänlig kabeldragning förväntas. För drift som 400 V elmotor är det en lösning som passar typiska produktionsnoder.
Elmotor på 1000 varv/min för maskiner som måste gå utan driftstopp
Denna trefasiga elmotor lämpar sig för utrustning som kombinerar mekanisk belastning, industriell automation och krav på långvarig drift utan täta ingrepp. Förpackningsmått på 862*492*656 mm och en förpackad vikt på 248 kg förenklar planering av transport, positionering och hantering vid leverans och installation. ISO-certifikat är viktiga vid många industriella inköp eftersom de förenklar kontroll av överensstämmelse i interna procedurer.
I praktiken används denna elmotor på 1000 varv/min i matningstransportörer, blandare, små kompressorenheter och drivningar för rengörings- och hjälpteknik. Med en effekt på 18,5 kW är den förberedd för uppgifter som kräver kapacitetsreserv för belastning och kortvariga driftsvariationer.
Applikationer där effekten används i den dagliga driften
Följande användningsområden täcker typiska applikationer inom lätt och medeltung industri:
- Huvuddrivning av bandtransportör för en förpackningslinje.
- Drivning av skruvtransportör för bulkmaterial.
- Drivning av blandningskar inom livsmedelsindustrin.
- Drivenhet för en industriell utsugsfläkt.
- Drivning av processvattenpump i en behandlingsanläggning.
- Enhet för hydraulsystemet i en mindre press.
- Motor för en granuleringslinje i plastbearbetning.
- Drivning av trumblandare för byggblandningar.
- Drivmotor för centrifugalpump i en kylkrets.
- Drivning av rulltransportör i en monteringshall.
- Enhet för en förpackningsmaskin med intermittent cykel.
- Drivning av kross i en försorteringslinje för återvinning.
- Motor för en mindre processluftskompressormodul.
För ett inköp som ska ge långsiktig driftsäkerhet bör du beställa 3LC-200L1-6 i god tid. Vid lagerbehov är snabb tillgänglighet viktig, särskilt när produktionslinjen måste återgå till drift utan dröjsmål.
