Elmotor 200 kW, 1485 varv/min, 400/690 V, 3LC-315L2-4

Konstruktionen av 3LC-315L2-4 är avsedd att ge driftsbesparingar och värde vid långvarig användning i drivningar med högre belastning. Denna 4-poliga elmotor utgör en stabil grund för teknik där effektivitet, startmoment och stabilitet under upprepade cykler följs upp. För medelstora företag och stora fabriker innebär tillförlitlig prestanda färre produktionsstörningar och bättre förutsägbarhet i driftskostnaderna.

IE3-effektivitetsklassen minskar förbrukningen vid kontinuerlig drift

IE3-effektivitetsklassen är särskilt praktisk i detta segment där motorn går långa timmar under stabil belastning. Den mycket höga effektiviteten hjälper till att hålla en rimlig balans mellan energiförbrukning och levererad mekanisk effekt, vilket uppskattas i kontinuerlig produktion och flerskiftsdrift. I drivningar där varje procentenhet förlust följs upp skapar detta utrymme för bättre kostnadsplanering.

En märkeffekt på 200 kW och ett nominellt varvtal på 1485 varv/min stödjer användning i applikationer som behöver stabilt moment och mjuk start. Med en 400/690 V-anslutning passar 400 V elmotorn standardiserade industrinät utan onödiga kompromisser i ställverkskonstruktionen. En märkström på 334 A vid △ 400V och 193,62 A vid Y 690V ger konstruktörer tillräcklig flexibilitet vid dimensionering av skydd, kablar och kopplingsutrustning.

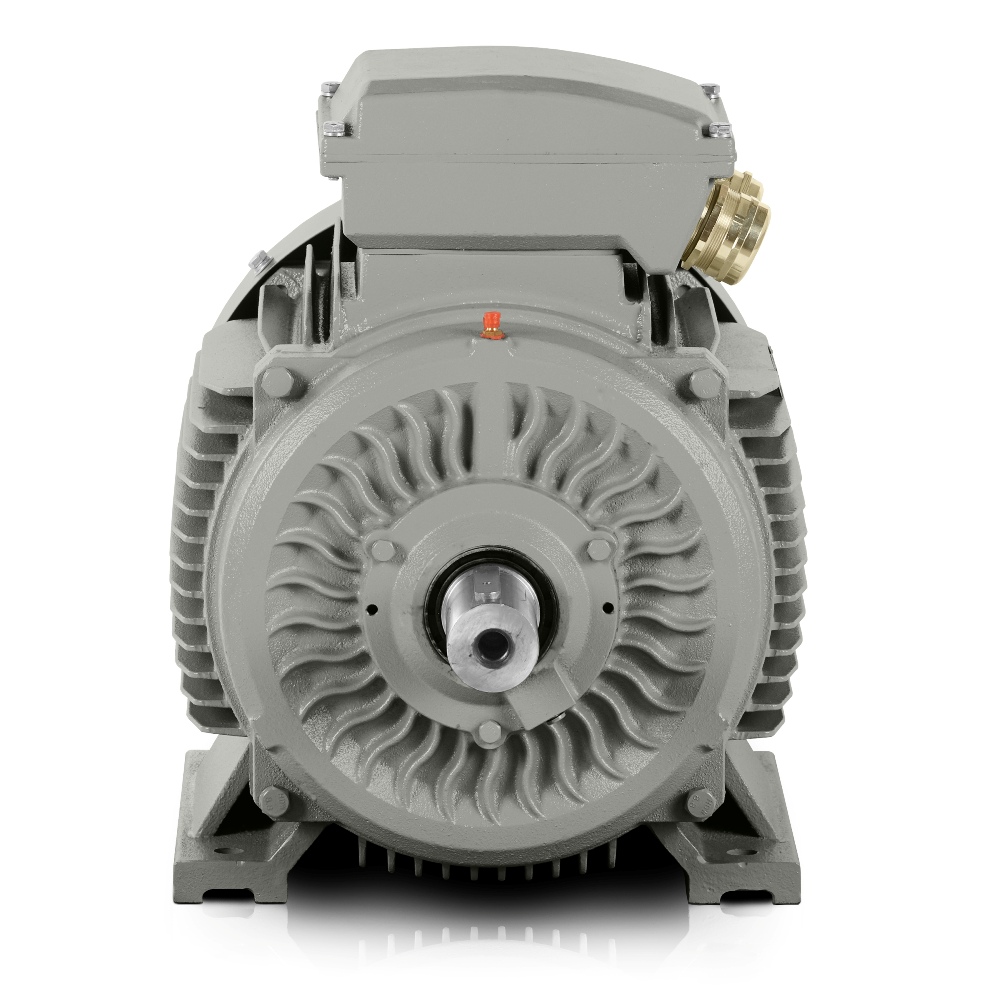

Robust gjutjärnsram håller motorn stabil i krävande produktionslinjer

En robust gjutjärnsram är viktig där motorn utsätts för vibrationer, högre växellådsbelastningar eller långvarig drift i förorenade miljöer. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar enhetens styvhet och minskar överföringen av oönskade belastningar till infästningen. För konstruktörer är detta en fördel vid installation på ramar, bottenplattor och enheter som utsätts för högre dynamiska belastningar.

Start- och bromsparametrar hjälper vid konstruktion av drivningar med frekventa starter. Ett startmomentförhållande på 2, ett maximalt momentförhållande på 2,2 och ett startströmsförhållande på 7,1 ger en viktig bild av motorns beteende under acceleration och överbelastning. Rotorns tröghetsmoment på 5,274 kg/m² hjälper också vid bedömning av starttider i enheter med större mekanisk koppling.

4-polig elmotor för pumpar, transportörer och blandningsteknik

Denna trefasiga elmotor passar verksamheter som kräver en kombination av effekt, hållbarhet och enkel serviceåtkomst. En ljudnivå på 88 dB(A) är viktig vid konstruktion av produktionshallar och separation av tekniska enheter för att upprätthålla säkra arbetsförhållanden. Kabelförskruvningar 2-M63X1.5 förenklar anslutningen i enheter med robust kabelförläggning och industriell installation.

DE-lager 6319-C3 och NDE-lager 6319-C3 stödjer långvarig drift med korrekt dimensionerad smörjning och exakt uppriktning. ISO-certifikat i tillverkningsprocesserna är särskilt viktiga för många företag eftersom de förenklar inkommande kontroll, interna revisioner och repeterbar kvalitet vid återkommande leveranser. Inom drivteknik är detta tillvägagångssätt praktiskt eftersom det minskar risken för avvikelser under installation och senare service.

Specifika industriella applikationer för 3LC PRO

3LC-315L2-4 har parametrar som passar väl för krävande teknik med högre mekaniska och termiska belastningar.

• Centrifugalpump för kylvatten i ett stålverk.
• Huvudutsugsfläkt i en valsverkshall.
• Bulkmaterialtransportör i en cementfabrik.
• Bandtransportör för sorterad ballast i stenbrottsteknik.
• Betongblandare i en prefabfabrik.
• Skruvtransportör för spannmål i en spannmålssilo.
• Kompressorenhet för tryckluft i en verkstadsanläggning.
• Plastextruder i polymerbearbetning.
• Roterande sikt i en avfallsåtervinningsanläggning.
• Pressdrivning i en träbearbetningslinje.
• Kross för processmaterial i en råvarubehandlingsanläggning.
• Maskin för massaproduktion i ett pappersbruk.
• Pumpstation för processvatten i kemisk produktion.

Förpackningsmått på 1412*727*1026 mm och en emballerad vikt på 1214 kg är viktiga för logistik, lagring och planering av hantering inom fabriken. När motorn väljs för en specifik linje är det också värt att överväga hur den passar in i den befintliga drivenheten, oavsett om det gäller ny utrustning eller modernisering av en äldre maskin. Denna 4-poliga elmotor är därför meningsfull där stabil drift, lång livslängd och rimliga driftskostnader förväntas av en enda komponent.

Kontakta oss för tekniskt konstruktionsstöd, jämförelse av anslutningar eller kontroll av tillgänglighet.
