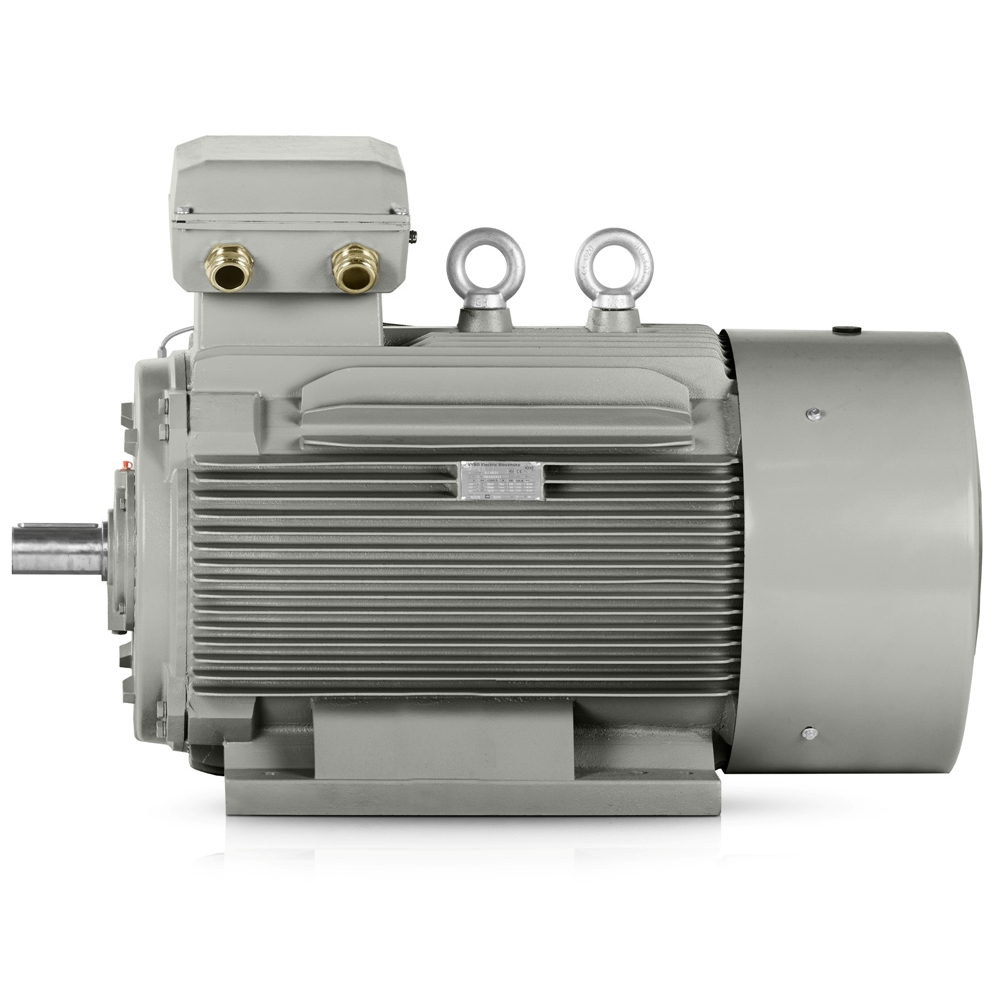

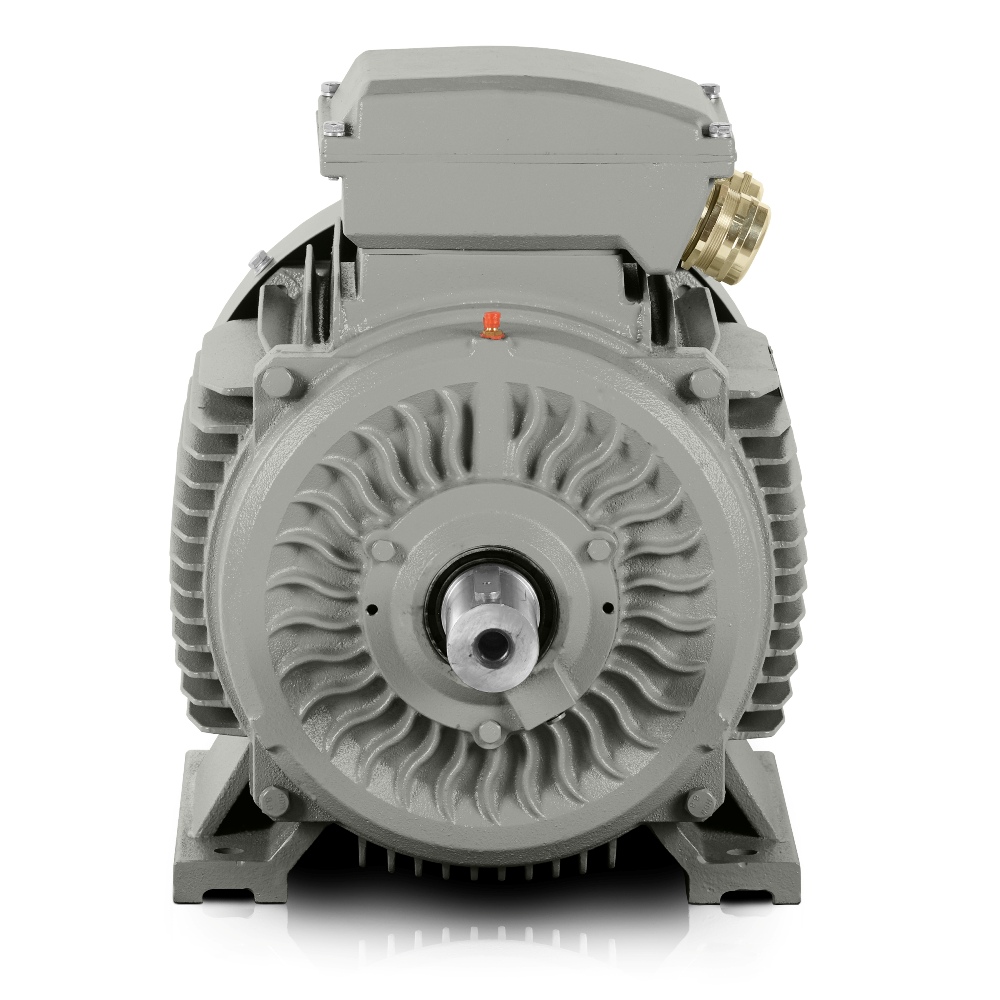

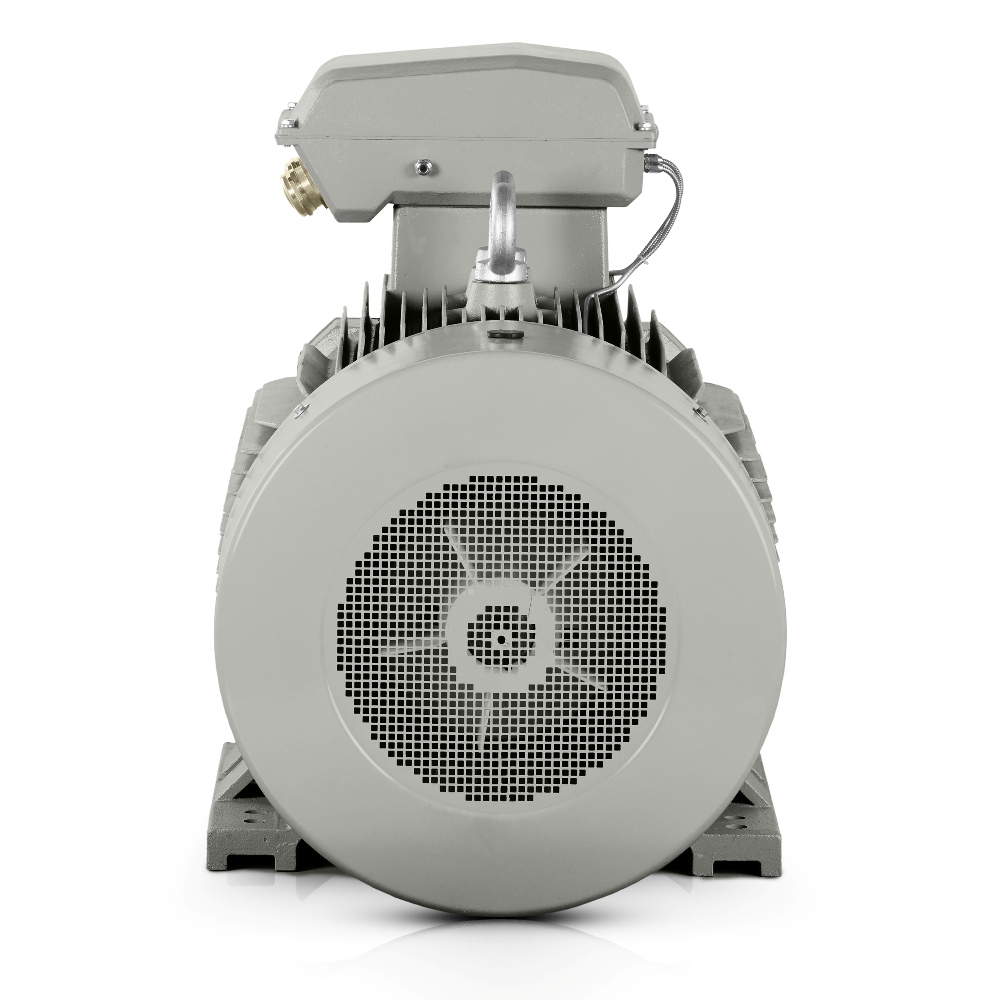

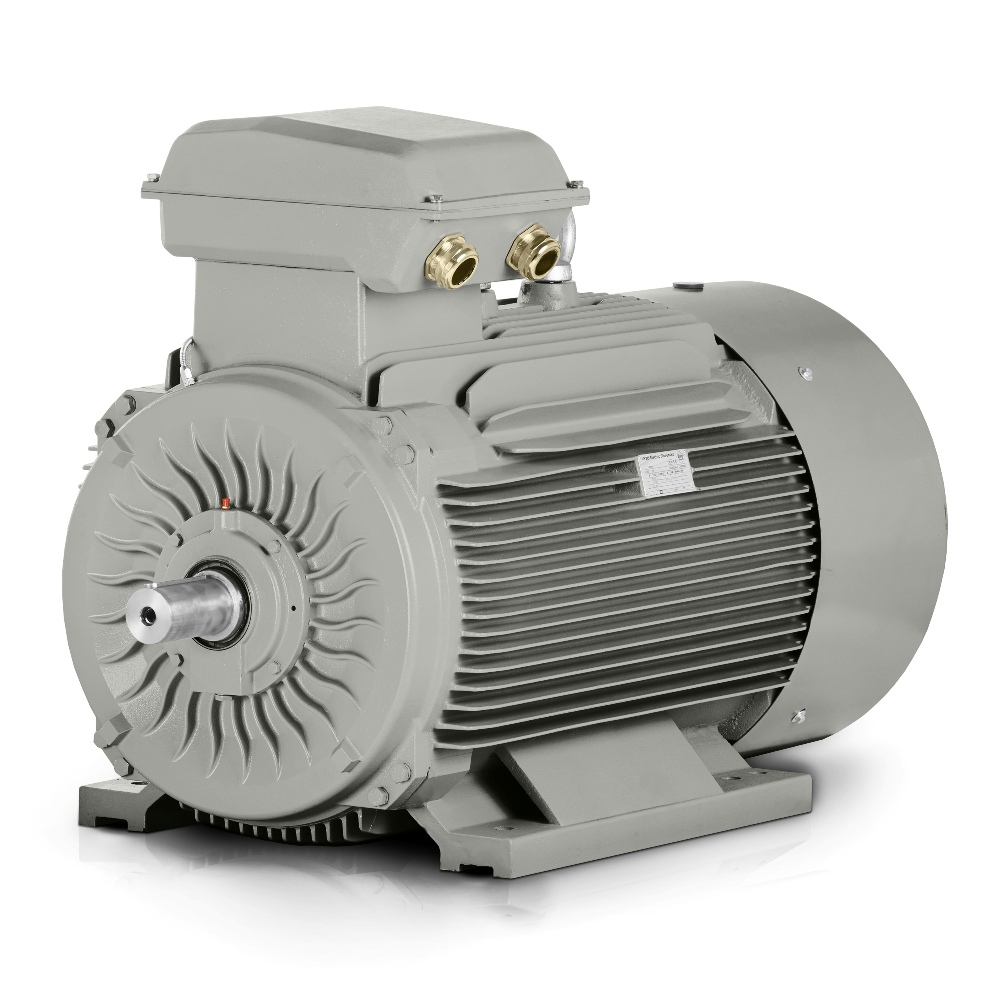

Trefas elmotor: 3LC-355M3-6, 200 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355M3-6 |
| Märkeffekt (kW) | 200 |
| Ramstorlek (mm) | 355 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 346 |
| Märkström 690 V (A) | 200,58 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,87 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,8 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 6,8 |
| Rotorns tröghetsmoment (kg·m²) | 11,596 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1607*822*1161 |
| Förpackningsvikt (kg) | 1643 |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Effektiviteten och värdet hos modellen 3LC-355M3-6 blir tydliga i drivsystem som måste arbeta stabilt, ekonomiskt och utan onödiga driftstopp. Denna elmotor på 1000 varv/min är konstruerad för miljöer där långsiktig driftsäkerhet, energikostnader och servicetillgänglighet under verkliga produktionsförhållanden följs noggrant.
IE3-effektivitetsklass för lägre förluster i kontinuerlig drift
IE3-effektivitetsklassen är särskilt värdefull i tillämpningar där motorn körs under flerskiftsbelastning och varje procentenhets besparing påverkar lösningens återbetalning. Mycket hög verkningsgrad bidrar till lägre förbrukning både vid normal och belastad drift, vilket uppskattas av produktionshallsoperatörer, teknologer och drivkonstruktörer. I kombination med en effekt på 200 kW ger elmotorn reservkapacitet för stabil utrustningsdrift utan onödig överhettning.
Robust gjutjärnsram för belastning, vibrationer och styv montering
Den robusta gjutjärnsramen hjälper till att behålla exakt positionering i utrustning som utsätts för långa driftperioder, vibrationer och mekanisk belastning. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter förbättrar stödet vid installation och när belastningen överförs till maskinramen. Denna lösning passar en asynkron elmotor i linjer där styv geometri och lång servicelevnad för lagren krävs.
Elmotor 1000 varv/min för tekniska system med jämn kraftöverföring
Det nominella varvtalet på 990 varv/min passar tekniska system där ett balanserat förhållande mellan vridmoment och startbeteende är viktigt. Märkström △ 400V 346 A och märkström Y 690V 200.58 A förenklar ställverkskonstruktion och dimensionering av skydd. En ljudnivå på 85 dB(A) motsvarar segmentet för robusta industridrifter där kontinuerlig drift i krävande produktionshallar förväntas.
Start och dynamik för stora maskiner
Ett startmomentsförhållande på 1.8, maxmomentsförhållande på 2 och startströmsförhållande på 6.8 hjälper vid konstruktion av ett system med hänsyn till start under belastning. Rotortrögheten på 11.596 kg/m² bidrar till stabil drift i utrustning med högre tröghetsmoment. DE-lager 6322-C3 och NDE-lager 6322-C3 passar tillämpningar där exakt stöd och långa serviceintervall är viktiga.
Industriautomation i hårt belastade drivsystem
Inom industriautomation används denna elmotor i enheter där tillförlitlig drift måste kombineras med exakt överföring av kraft till den mekaniska delen. Tillverkarens erfarenhet bygger på många års utveckling av motorisering för tyngre drift, vilket är fördelaktigt både vid integration av nya linjer och vid utbyte av äldre drivsystem. 2-M63X1.5-kabelförskruvningarna förenklar installationsförberedelserna i enheter med robust kraftkablage.
Denna motor passar 13 specifika tillämpningar: pumpstationer för bruksvatten, huvudutsugsfläktar, skruvkompressorer, transportlinjer för tungt material, blandare med kontinuerlig dosering, rulltransportörer inom metallurgi, ballastkrossar, granuleringslinjer, briketteringspressar, trumblandare, förpackningsmaskiner för bulkblandningar, processblåsare och pumpenheter inom energisektorn.
355 mm ram och förpackning förberedd för servicehantering
Ramstorleken 355 mm förenklar anslutningen till befintliga konstruktioner i såväl mindre fabriker som stora verksamheter. En förpackningsvikt på 1643 kg och förpackningsmått på 1607*822*1161 mm är viktiga vid planering av hantering, lagring och installation på destinationen. För drift i 400/690 V-nät är motorn klar för projekt där matning, mekanisk montering och serviceåtkomst måste bedömas tillsammans.
Om du behöver en motor för kontinuerlig belastning, beställ 3LC-355M3-6 idag så att den är redo för installation utan att driftstoppet förlängs i onödan.
En elmotor på 1000 varv/min med IE3-effektivitetsklass passar verksamheter som vill minska energiförluster samtidigt som stabil prestanda bibehålls under långvarig drift.
