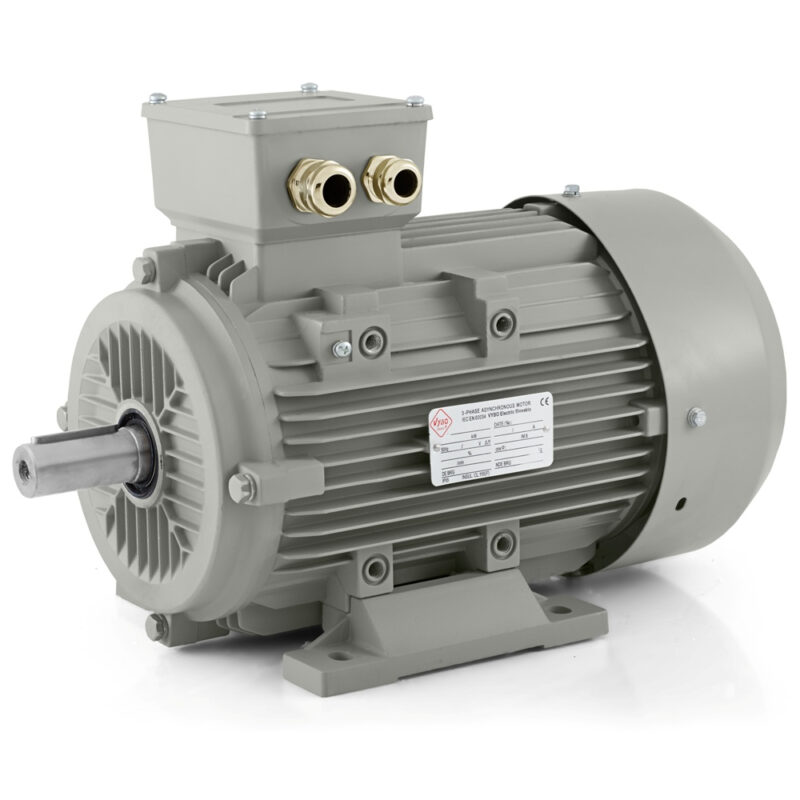

Elmotor 2,2 kW, 1420 varv/min, 400 V, 1AL-100L1-4

När en produktionsenhet behöver en stabil drivning utan onödiga kompromisser

I teknik där material transporteras jämnt, doseras med regelbundna intervall eller blandas kontinuerligt kan drivningen inte längre bara vara ett tillbehör till enheten. Den måste arbeta tillförlitligt, klara långvarig belastning och samtidigt kunna integreras problemfritt i maskinkonstruktionen. Elmotor 1AL-100L1-4 ur serien 1AL OPTIMAL är en trefas asynkron elmotor med en effekt på 2,2 kW, märkspänning 230/400 V, koppling Delta/Y och ett märkvarvtal på 1420 varv/min vid en frekvens på 50 Hz. Den är 4-polig och dess byggstorlek på 100 mm, alltså en axelhöjd på 100 mm, ger en stabil grund för maskiner där drivningen redan bär en regelbunden arbetsbelastning men ändå förblir rimligt kompakt vid installation.

Modellen används naturligt i transportlinjer, förpacknings- och fyllningslinjer, doseringsenheter, blandningsutrustning, fläktsystem, pumpmoduler, sorteringsstationer, matningsmekanismer, hanteringsutrustning, stängningsteknik, återvinningslinjer och olika automatiserade produktionsenheter. I sådana processer är det viktigt att motorn upprätthåller stabil gång, stöder utrustningens regelbundna cykel och inte tillför onödiga störningar i det mekaniska systemet.

En effektnivå som redan spelar en konkret roll i maskinen

2,2 kW är den effektnivå där motorn vanligtvis blir en fullvärdig drivdel i en teknisk enhet. Märkströmmen är 8,40 A vid 230 V och 4,83 A vid 400 V, vilket ger en tydlig grund för korrekt elektrisk integrering i ett industrisystem. En verkningsgrad på 81 % och en effektfaktor på 0,81 stöder balanserad drift i maskiner som arbetar regelbundet under hela skiftet eller kopplas in upprepade gånger i produktionscykeln. Märkvarvtalet på 1420 varv/min passar där en tillförlitlig mekanisk överföring krävs utan ett alltför aggressivt gångförlopp.

Vid start har motorn ett startmomentförhållande på 2,3, ett maximalt momentförhållande på 2,3 och ett startströmsförhållande på 7. I drift innebär det en stabil grund för teknik där drivningen startas upprepade gånger, överför en regelbunden belastning och måste reagera förutsägbart. Belastningstypen med parabolisk eller linjär belastningskarakteristik breddar användningen med fläktar, pumpar och mekanismer där motståndet ändras beroende på arbetsprocessens fas. Rotorns tröghetsmoment på 0,0054 kg·m² stöder också en balanserad respons i linjer med batchdrift, korta överföringar eller upprepade arbetssteg.

I industriell drift är hållbarhet viktigare än teori

I produktionshallar, vid materialhantering eller i teknikrum utsätts motorn ofta för damm, högre temperaturer och långvarig belastning. Elmotor 1AL-100L1-4 har kapslingsklass IP55, som hjälper till att skydda interna delar mot damm och stänkande vatten. I förpackningsteknik, pumpenheter, transportörer eller luftbehandlingsmoduler är detta en viktig del av tillförlitlig drift. Stabila termiska förhållanden upprätthålls genom IC411-kylning, som stöder tillförlitlig drift även vid långvarig belastning.

Motorn använder isolationsklass F och temperaturstegringsklass B. Den är avsedd för omgivningstemperaturer upp till +65 °C och installationshöjder upp till 1000 m. Servicefaktor 1,0 tillsammans med driftformerna S1, S2, S3, S4-S9 möjliggör användning både i kontinuerlig drift och i intermittenta processer. Det är särskilt viktigt i anläggningar där en maskin startar flera gånger per timme medan en annan går under långa perioder utan avbrott. En ljudnivå på 64 dB(A) och vibration på 2,8 mm/s i klass A bidrar till ett lugnt mekaniskt beteende och hjälper till att behålla stabiliteten i hela enheten.

Mekanisk tillförlitlighet vid montering och drift

På både DE- och NDE-sidan är 6206-2Z-lager monterade. Smörjningen sker med litiumbaserat fett nr 2 i rätt temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement där jämn gång och en tillförlitlig mekanisk anslutning är viktig. Motorn kan rotera i båda riktningarna, vilket underlättar användning i reverserande mekanismer, dubbelriktade matningar och tekniska enheter där riktningen ändras beroende på processfasen.

Motorn är lämplig för DOL-start, styrning med frekvensomriktare och för mjukstartare. Kombinationen ger frihet vid utformningen av drivningen, oavsett om det gäller enkel direktstart eller en mjukare acceleration och bättre anpassning av driftsättet till den specifika utrustningen. För elektrisk anslutning finns 2-M25X1.5 kabelgenomföringar. Förpackningsmåtten 405 × 230 × 295 mm och förpackningsvikten 23 kg underlättar också lagring, transport och servicehantering.

1AL OPTIMAL som en beprövad lösning i industrin

Serien 1AL OPTIMAL är en av VYBO Electrics mest sålda serier med mer än 30 000 installerade enheter inom industrin. Serien 1AL OPTIMAL hör till de mest sålda elmotorerna från VYBO Electric och har mer än 30 000 installerade enheter i industrin. Det är lågspänningsmotorer i aluminiumhus för standardmässiga och krävande driftmiljöer, med mycket bra pris-prestandaförhållande och beprövad tillförlitlighet. Praktiskt värde i vardagen ger också en förstärkt kopplingslåda, genomarbetat IP55-skydd av kopplingslådan, en fläktkåpa i stål och kompatibla fötter. Vid installation kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas. Elmotor 1AL-100L1-4 är därmed en tillförlitlig drivning för verksamheter som behöver 2,2 kW effekt, byggstorlek 100 mm och en stabil teknisk grund för det dagliga industriarbetet.
