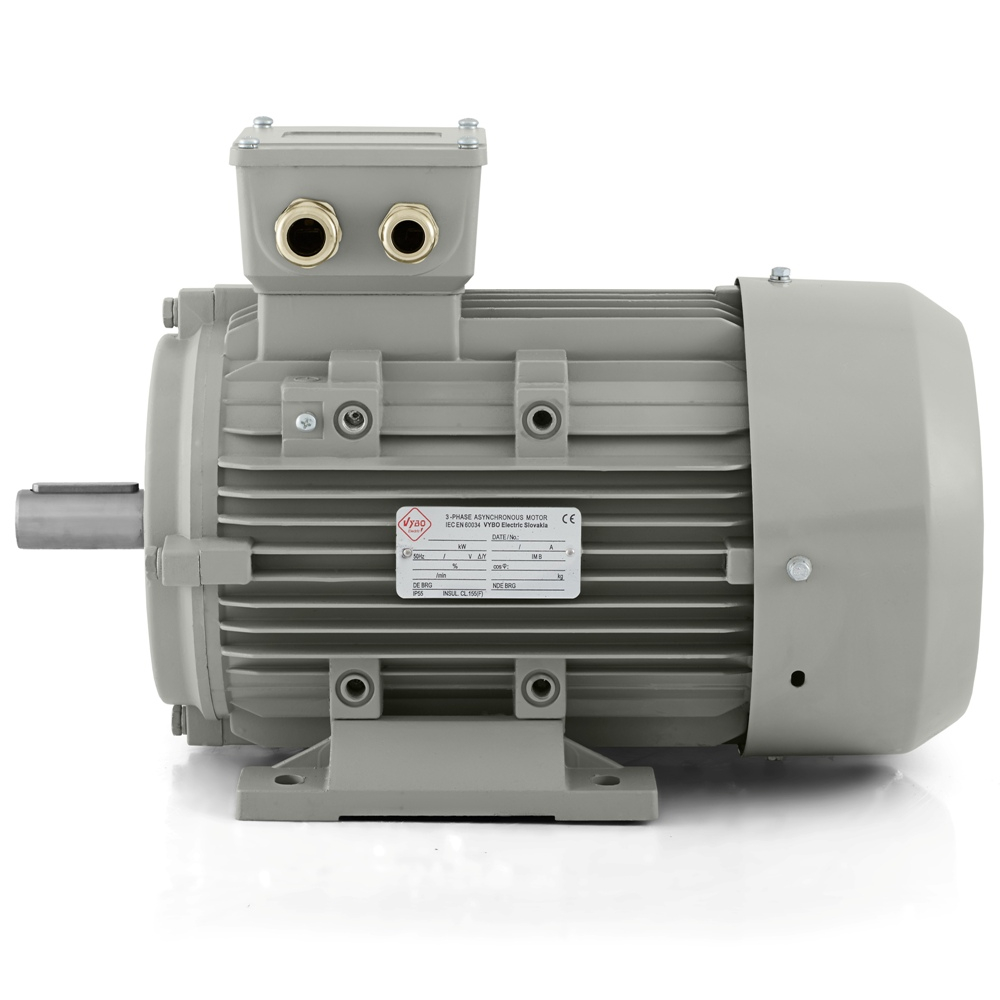

Elmotor 2,2 kW, 935 varv/min, 400 V, 1AL-112M-6

Elmotor 1AL-112M-6 för stabil prestanda i 6-polig drift

Elmotor 1AL-112M-6 från VYBO Electric är konstruerad för tekniker som behöver en tillförlitlig trefasdrift med ett lugnare arbetstempo, en solid mekanisk grund och ett bra beteende vid regelbunden belastning. Effekten på 2,2 kW och märkvarvtalet på 935 varv/min vid frekvensen 50 Hz ger en driftskaraktär som passar utrustning där jämn gång, likformig kraftöverföring och god kontroll över teknikens förlopp är viktigt. Modellen lämpar sig naturligt för fläktar, luftbehandlingsaggregat, cirkulationspumpar, transportörer, blandare, filtreringsenheter, torkmoduler, sorteringslinjer, förpackningsmaskiner, doseringssystem och olika hjälpmekanismer i produktionen.

Effekt, varvtal och driftsrytm

För den 6-poliga versionen är det centralt att motorn arbetar i ett jämnt tempo. Märkvarvtalet på 935 varv/min passar processer där utrustningen ska gå kontinuerligt, utan plötsliga reaktioner och utan onödigt snabba mekaniska rörelser. På transportörer bidrar detta till en jämnare materialöverföring. I fläktar och pumpar stöder det en jämn drift av hela systemet. I blandare, doseringsenheter eller filtreringsteknik passar denna drift bättre för processer där stabilitet och regelbundenhet krävs. Motorn är konstruerad för en parabolisk eller linjär belastningskurva och kan därför integreras väl både i utrustning med konstant motstånd och i applikationer där belastningen ändras beroende på arbetspunkten.

Rotorns tröghetsmoment på 0,014 kg·m² stöder en balanserad respons vid start och under reglering. Motorn reagerar därför varken för abrupt eller onödigt trögt. I tekniker med upprepade driftcykler är detta viktigt för en tydlig start och ett stabilt driftförlopp.

Elektrisk lösning och startegenskaper

Modellen 1AL-112M-6 arbetar med märkspänningen 230/400 V och triangel-/stjärnkoppling. Märkströmmen är 9,25 A vid 230 V och 5,32 A vid 400 V, vilket underlättar korrekt dimensionering av matning, skydd och val av komponenter i elskåpet. Startmomentförhållandet 2,1 ger motorn trygghet vid start och hjälper den att övervinna utrustningens inledande motstånd utan osäker acceleration. Kipmomentförhållandet 2,0 stöder stabil drift även när belastningen varierar. Startströmsförhållandet 6,5 är viktigt för den tekniska dimensioneringen av hela matningsgrenen, särskilt i aggregat där motorn startar upprepade gånger eller arbetar i en mer kompakt produktionsenhet.

Elmotorn lämpar sig för direktstart DOL, styrning med frekvensomriktare och drift med mjukstartare. I praktiken innebär det att den kan användas både i enklare fasta drivsystem och i teknik där en mjukare start eller bättre anpassning av driften till en viss process är fördelaktig. I luftbehandlings- och pumpapplikationer är reglerbarheten användbar. På transportörer, förpackningsmaskiner eller doseringssystem är en mer kontrollerad start och bättre synkronisering av driften med arbetscykeln fördelaktig.

Ramstorlek och mekanisk stabilitet

Ramstorleken 112 mm ger en bra balans mellan kompakt format och styrka. Motorn passar maskiner och utrustning där driften måste bära regelbunden belastning och samtidigt passa rimligt i teknikens installationsutrymme. På både DE- och NDE-sidan används 6306-2Z-lager, som stöder tillförlitlig rotorlagring i daglig drift. Litiumbaserat fett nr 2 lämpar sig för normala industriella förhållanden. Balansering med halv kil gör det enklare att ansluta korrekt till en remskiva, koppling eller annat transmissionselement.

Konstruktionen omfattar 2-M32X1.5-kabelförskruvningar, vilket underlättar en ren och säker kabelinföring. Motorn kan rotera i båda riktningarna och anpassar sig därför väl även till utrustning där den slutliga placeringen av driften bestäms först vid installation eller idrifttagning av linjen. Den förpackade vikten på 28 kg och förpackningsmåtten 420 × 245 × 310 mm är praktiska för lagring, hantering och förberedelse för montering i maskinen.

Skydd, kylning och driftsförhållanden

I en industriell miljö är motståndskraft mot vanliga driftsförhållanden också viktig. Skyddsklass IP55 hjälper till att skydda motorns invändiga delar mot damm och driftfukt. Kylning IC411 stöder en stabil termisk regim vid längre belastning. Isolationsklass F och temperaturstegring B ger en lämplig grund för tillförlitlig drift i daglig användning. Motorn är avsedd för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m. Servicefaktor 1,0 och driftsätten S1, S2, S3 och S4-S9 ger modellen god användbarhet i både kontinuerlig och intermittent drift beroende på teknikens karaktär.

En vibrationshastighet på 2,8 mm/s vid vibrationsklass A stöder en jämn mekanisk gång. Ljudnivån på 65 dB(A) hjälper till att bibehålla en balanserad driftskaraktär även i utrustning där motorn arbetar nära andra tekniska enheter. Konstruktionen uppfyller standarderna IEC60034-1, IEC60034-2, IEC60034-9 och IEC60034-14, vilket är viktigt vid integration i industriell miljö.

1AL OPTIMAL-serien från VYBO Electric representerar professionella lågspänningsmotorer i aluminiumram för standardtillämpningar och mer krävande drift. Serien erbjuder mycket bra valuta för pengarna, snabb idrifttagning och breda användningsmöjligheter inom industrin.

En tillförlitlig grund för vardaglig teknik

Elmotor 1AL-112M-6 kombinerar 2,2 kW effekt, ett märkvarvtal på 935 varv/min, IP55-skydd och flexibilitet i styrningen. Den passar där stabil gång, en solid mekanisk konstruktion och god beredskap för regelbunden industriell drift förväntas av drivsystemet. Med den här modellen erbjuder VYBO Electric en motor som naturligt integreras i tekniker med fokus på jämnhet, tillförlitlighet och långvarig användning.
