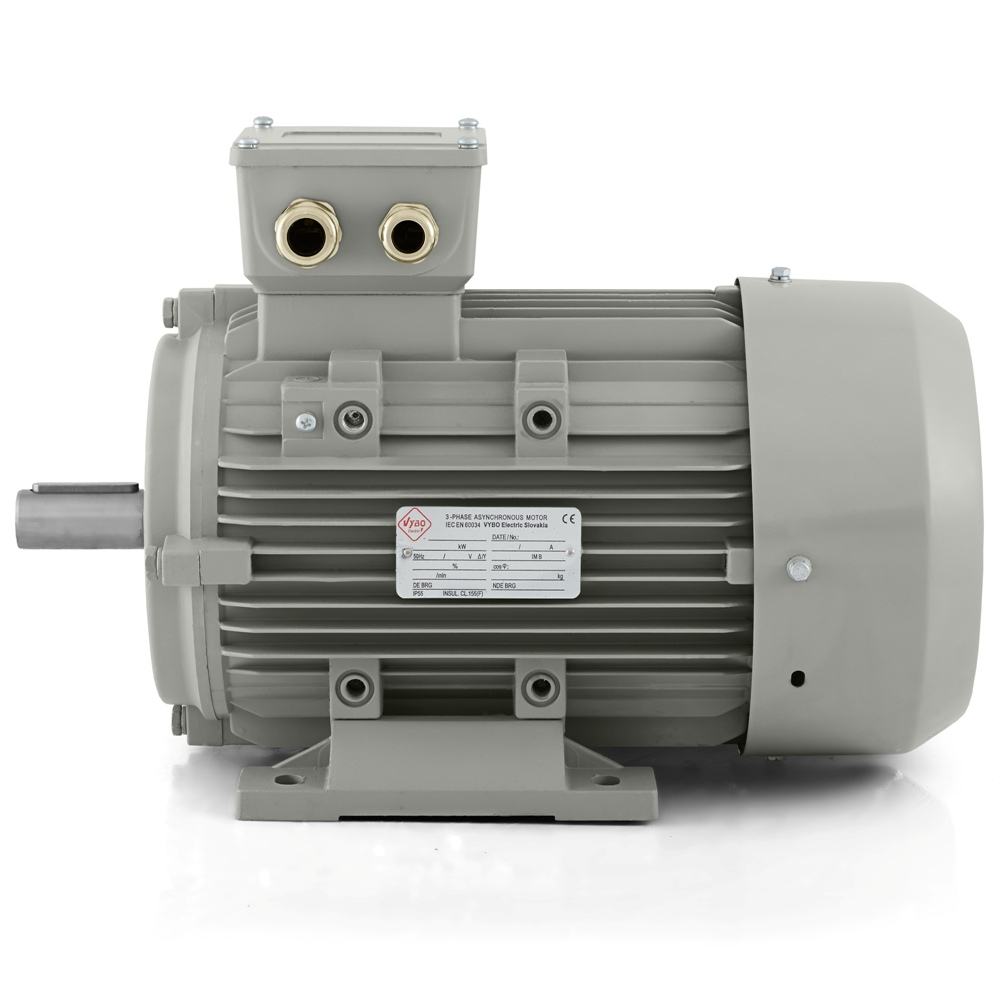

Elmotor 2,2 kW, 710 varv/min, 400 V, 1AL-132S-8

Drivning för teknik som behöver lugn och jämn drift

I många anläggningar är hög hastighet inte avgörande; viktigare är att rörelsen överförs mjukt, utan ryck och tillförlitligt under hela skiftet. Elmotor 1AL-132S-8 med en effekt på 2,2 kW och ett nominellt varvtal på 710 varv/min är utformad just för denna typ av tillämpning. Den är särskilt användbar i teknik där material blandas, transporteras, doseras, cirkuleras eller förflyttas jämnt. Den passar därför blandningsutrustning, bandtransportörer, skruvmatare, cirkulationspumpar, ventilationssektioner, utsugningsenheter, sorteringsbord, fyllningslinjer, torkanläggningar och långsamt roterande arbetsstationer. I sådana tillämpningar är det viktigt att motorn följer teknikens tempo och inte introducerar en onödigt abrupt start.

Det är just den 8-poliga konstruktionen som ger modellen en driftkaraktär som passar mekaniska system som ska arbeta lugnt och förutsägbart. Ett varvtal på 710 varv/min vid 50 Hz ger en grund för stabil arbetsrytm vid pumpning av medier, förflyttning av förpackningar och produkter, luftcirkulation och regelbunden blandning av tankinnehåll. Effekten på 2,2 kW ger en solid grund för anläggningar där rörelsen ska överföras pålitligt och under lång tid, inte bara kortvarigt eller intermittent. Motorn passar därför väl i produktions- och hjälputrustning som körs upprepade gånger eller kontinuerligt och behöver ett balanserat beteende genom hela arbetscykeln.

Start och belastning under verkliga driftförhållanden

I en långsammare industriell drivning är motorbeteendet vid start och normala förändringar i motståndet mycket viktigt. Ett startmomentförhållande på 2,0 mot märkmomentet ger en bra grund för säker start. Ett maximalt momentförhållande på 1,8 hjälper till att upprätthålla driften när belastningen varierar och ett startströmsförhållande på 6,0 är viktigt vid val av elektriskt skydd och startmetod. I praktiken är detta relevant för transportörer med regelbundna starter, pumpar med stabilt driftsläge, fläktar med långa cykler och blandare där mediets motstånd kan ändras beroende på processfas.

Motorn är utformad för en parabolisk eller linjär belastningskarakteristik, vilket breddar användningen till många industriella uppgifter. Styrmässigt är den lämplig för DOL, drift med frekvensomriktare och mjukstartare. Därmed kan man välja enkel direktstart för grundläggande tillämpningar eller mjukare start där mekanik och process kräver det. Vid dosering, fyllning, cirkulation, ventilation eller stabil materialmatning kan både starten och själva driften anpassas till den konkreta tekniken.

Elektriska data och hållbarhet för standardindustri

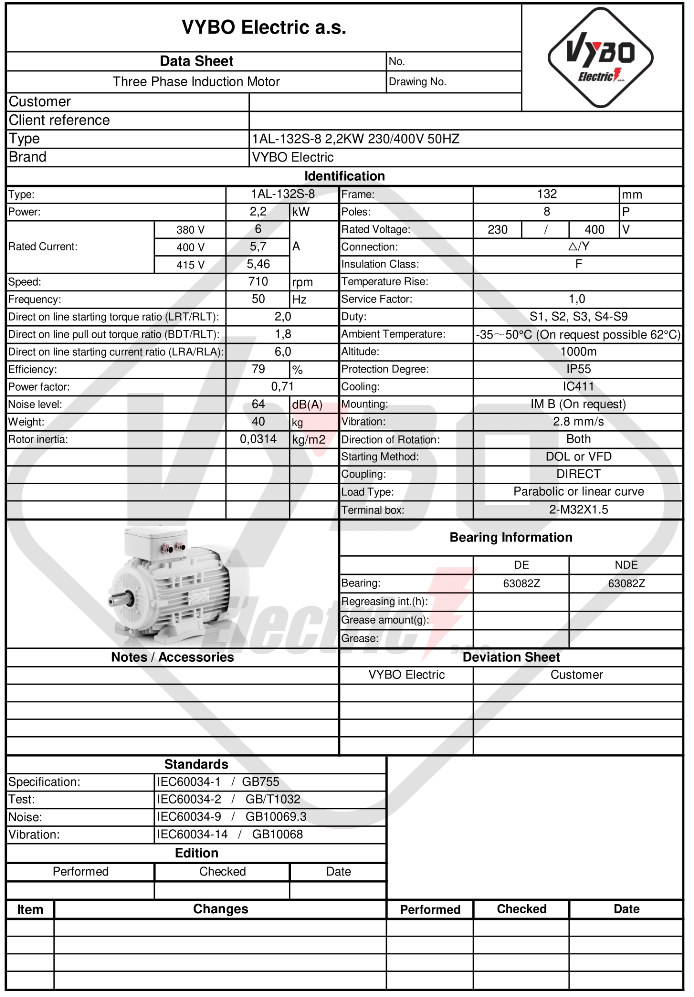

Elmotor 1AL-132S-8 är avsedd för 230/400 V med triangel/stjärna-koppling. Märkströmmen är 9,91 A vid 230 V och 5,7 A vid 400 V, vilket ger en tydlig grund för dimensionering av skydd, kontaktorer och den totala kabeldragningen i styrskåpet. Det är också viktigt att motorn arbetar med isolationsklass F och temperaturstegring B, så den är förberedd för regelbunden och långvarig användning. Servicefaktorn på 1,0 motsvarar standard industriell användning och driftformerna S1, S2, S3 och S4-S9 möjliggör både kontinuerlig och cyklisk drift.

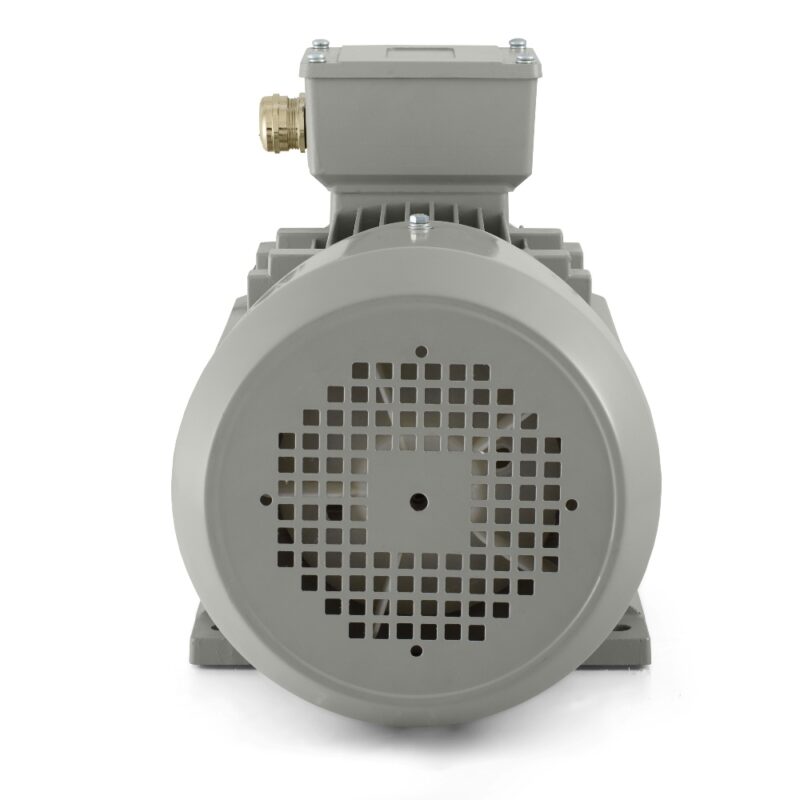

Motståndskraft mot omgivningen stöds av IP55-skydd, viktigt där damm, omgivningsfukt eller normal industriell förorening förekommer. IC411-kylning hjälper till att avleda värme vid standardbelastning och ökar tillförlitligheten vid längre drift. Användningen är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Serien 1AL OPTIMAL omfattar beprövade VYBO Electric-lågspänningsmotorer med aluminiumram för ett brett spektrum av industriella tillämpningar.

Mekanisk säkerhet och praktisk konstruktion

Axelhöjden 132 mm gör modellen lämplig för maskiner där en starkare mekanisk grund och stabil montering redan krävs. 6308-2Z-lager på DE- och NDE-sidan stödjer lugn gång, och en vibrationshastighet på 2,8 mm/s i klass A hjälper till att bibehålla ett balanserat mekaniskt beteende efter koppling till remskiva, koppling eller annat transmissionselement. Motorn kan rotera i båda riktningarna och balansering med halv kil motsvarar vanliga industriella monteringskrav. Rotortrögheten på 0,0314 kg·m² bidrar till en balanserad reaktion vid start och ändringar i driftläget.

Konstruktionen omfattar kabelgenomföringar 2-M32X1.5. För hantering och logistik är den emballerade vikten på 45 kg och förpackningsmåtten 500 × 290 × 340 mm användbara. Lagersystemet använder litiumbaserat fett nr 2. Elmotor 1AL-132S-8 är därmed en pålitlig industriell drivning för teknik där rörelsen ska vara lugn, effektöverföringen balanserad och driften stabil från första starten till långvarig användning.
