Elmotor 2,2 kW, 2855 varv/min, 400 V, 1AL-90L-2

Elmotor 1AL-90L-2 2,2 kW för teknik där hastighet, stabilitet och robust konstruktion är avgörande

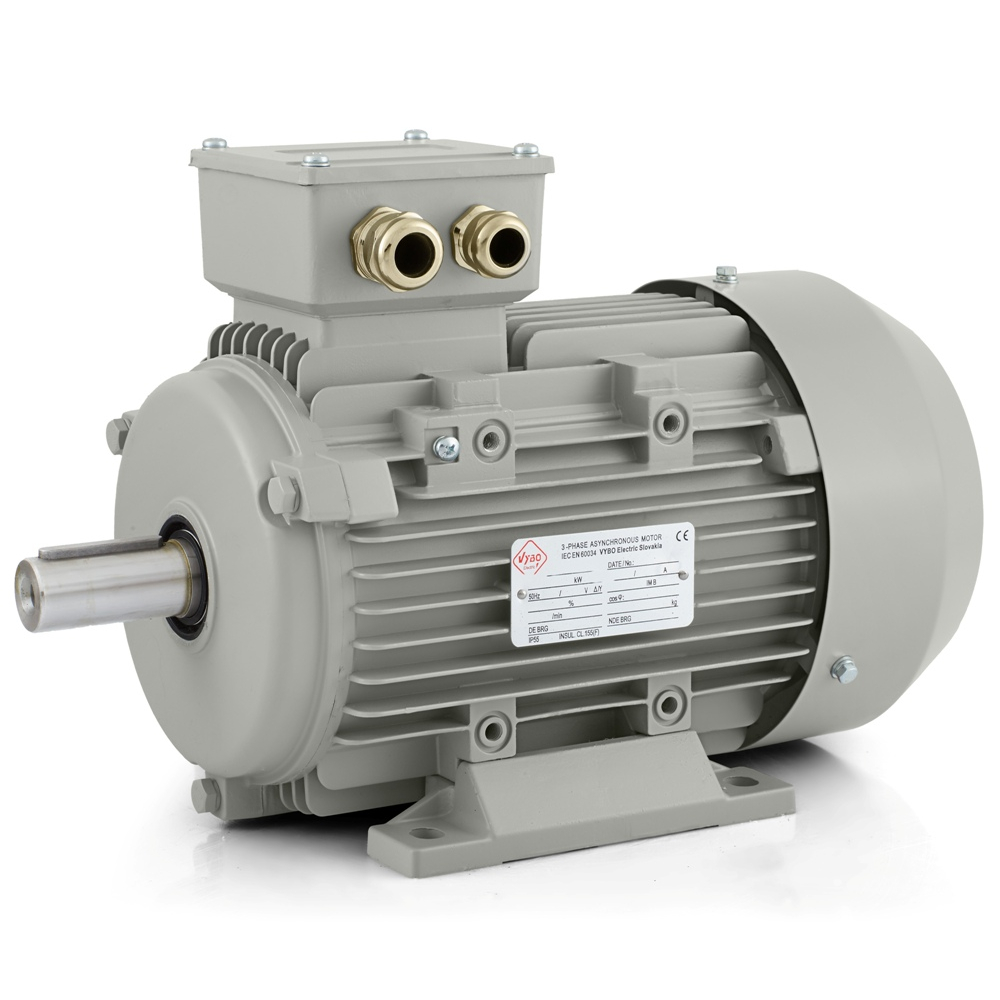

Elmotor 1AL-90L-2 från VYBO Electric är en trefas asynkronmotor för industriell utrustning som behöver snabb drivning, tillförlitlig arbetsrytm och en kompakt konstruktion redo för daglig användning. Effekten på 2,2 kW, den 2-poliga konstruktionen och nominellt varvtal på 2855 varv/min vid en frekvens på 50 Hz gör modellen till ett mycket intressant val för dynamisk teknik där drivningen förväntas reagera snabbt och arbeta stabilt under hela driften. Märkspänningen på 230/400 V och triangel/stjärna-kopplingen gör den enkel att integrera i vanliga trefassystem.

Stomstorlek 90 ger en utmärkt balans mellan mått och arbetskapacitet. I praktiken innebär det att motorn också passar bra i utrymmeseffektiv utrustning, samtidigt som den erbjuder en effektnivå lämpad för regelbunden och långvarig drift. Särskilt i denna kategori är det viktigt att drivningen klarar den dagliga belastningen utan variationer, går jämnt och inte kompromissar med hållbarheten. Modellen 1AL-90L-2 uppfyller dessa krav i ett utförande som är förberett för verkliga industriförhållanden.

En högvarvig motor som passar modern produktion

En motor med ett varvtal på 2855 varv/min passar överallt där tekniken kräver snabb mekanisk respons och jämn energiöverföring. I utrustning med högre arbetstempo är hastighet och drivstabilitet ofta en viktig del av den totala produktiviteten. Modellen 1AL-90L-2 fungerar därför väl i processer som kombinerar transport, utsugning, dosering, blandning eller materialförflyttning i regelbunden rytm.

I industriell användning används motorn i transportsystem, materialmatare, förpackningslinjer, etiketteringsmoduler, doseringsstationer, fyllningsstationer, fläktenheter, utsugningsenheter, cirkulationspumpar, blandare med lätt till medelhög belastning, hanteringsstationer, monteringslinjer och tekniska serviceenheter. Dess egenskaper passar där drivningen förväntas ge stabil effekt, övertygande startegenskaper och tillförlitlighet vid regelbundet arbete med återkommande cykler.

Elektriska data och startegenskaper

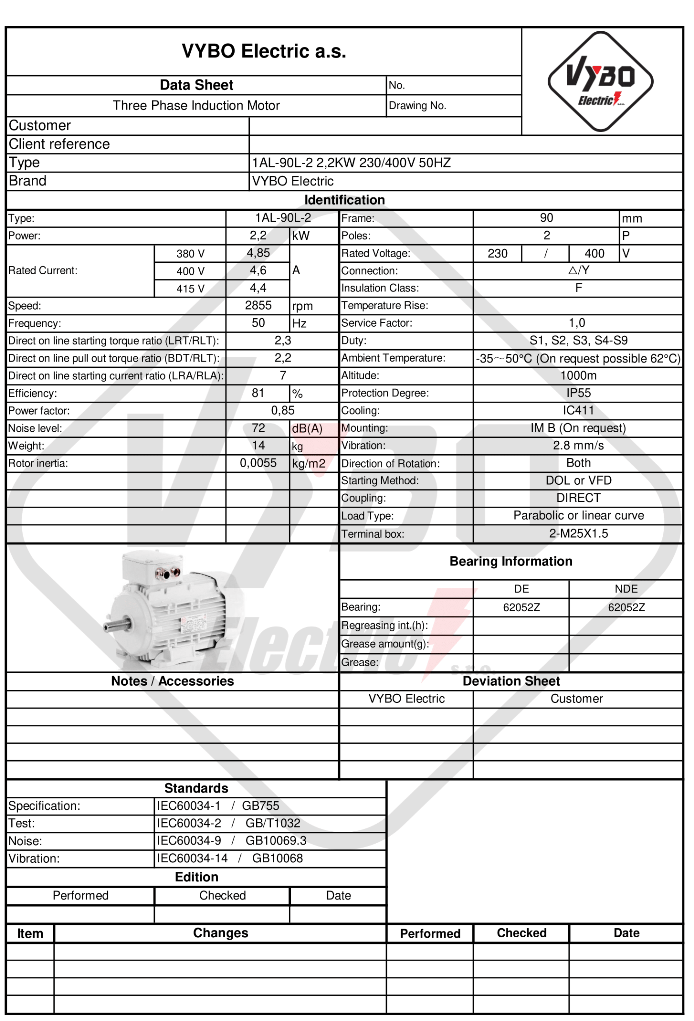

Modellen 1AL-90L-2 arbetar med en effektfaktor på 0,85 och en verkningsgrad på 81 %, vilket motsvarar en effektklass där motorn redan utgör en viktig del av den tekniska processen. Märkströmmen är 8,0 A vid 230 V och 4,6 A vid 400 V, vilket ger en tillförlitlig grund för korrekt elektrisk dimensionering och val av lämpliga komponenter i systemet. Vid konstruktion av utrustning är detta data som hjälper till att dimensionera både strömförsörjning och skydd korrekt.

Motorns beteende vid start är också viktigt. Ett startmomentförhållande på 2,3, ett maxmomentförhållande på 2,2 och ett startströmsförhållande på 7 skapar en stabil grund för teknik som startar regelbundet eller arbetar med varierande belastning. I drift ger detta större säkerhet när arbetsläget nås och ett lugnare beteende hos hela drivsektionen.

Driftsätt som motsvarar verklig användning

Motorn är lämplig för S1, S2, S3 och S4-S9, vilket gör att den kan användas både i kontinuerlig drift och i processer med intermittent eller cyklisk användning. Servicefaktorn på 1,0 motsvarar nominella driftsförhållanden, och belastningstypen med parabolisk eller linjär belastningskarakteristik breddar användningsområdet i utrustning med olika mekaniska motståndsprofiler. Detta är viktigt i modern produktion, där en motor ofta inte arbetar i endast ett konstant läge utan reagerar på linjens tempo och den specifika processens karaktär.

I utrustning som kombinerar flera arbetssteg under ett skift är denna typ av driftsmässig mångsidighet en stor fördel. Drivningen behöver inte begränsas till en enda belastningstyp och anpassar sig bättre till den verkliga produktionsrytmen.

Robust konstruktion för vardagens arbetsmiljöer

Elmotor 1AL-90L-2 har IP55-skydd, som skyddar mot damm och vattenstrålar. I industrimiljö är detta en mycket praktisk egenskap, eftersom motorn är redo för vanliga produktionsförhållanden, teknikrum och drift med högre miljöbelastning. Kylmetoden IC411 bidrar till stabila termiska förhållanden vid längre drift. Isolationsklass F och temperaturstegring B kompletterar den tekniska grunden för tillförlitlig daglig användning.

Jämn drift stöds av en vibrationshastighet på 2,8 mm/s i klass A och en ljudnivå på 72 dB(A). Motorn kan rotera i båda riktningarna, vilket gör den enklare att använda i universella mekanismer och lösningar med reversering. Balanseringen utförs med halv kil. På både DE- och NDE-sidan används lager 6205-2Z och smörjningen sker med litiumbaserat fett nr 2, vilket bidrar till stabilt mekaniskt beteende vid långvarig drift.

1AL OPTIMAL som fördel vid montering och val av utförande

Modellen ingår i serien 1AL OPTIMAL, som är känd för mycket bra pris-prestandaförhållande, beprövad kvalitet och bred kompatibilitet i industriella tillämpningar. Serien finns i monteringsutförandena IM B3, IM B35, IM B5, IM B14 och IM B34, vilket ger större frihet vid maskinkonstruktion och byte av drivning. Praktiska fördelar omfattar även kompatibla fötter, en förstärkt kopplingslåda, förbättrat IP55-skydd för kopplingslådans lock, en fläktkåpa i stål och en ram konstruerad för effektiv kylning.

Motorn är utrustad med kabelgenomföringar 2-M25X1.5. Förpackningsmått på 380 × 210 × 270 mm, förpackad vikt på 14 kg och rotortröghet på 0,0055 kg·m² kompletterar den praktiska bilden av hantering och driftegenskaper. Motorn lämpar sig för DOL-start och, beroende på teknikens krav, även för styrning via frekvensomriktare eller mjukstartare. 1AL-90L-2 är därmed en tillförlitlig drivning för utrustning där hastighet, robusthet och beredskap för intensiv daglig användning kombineras.
