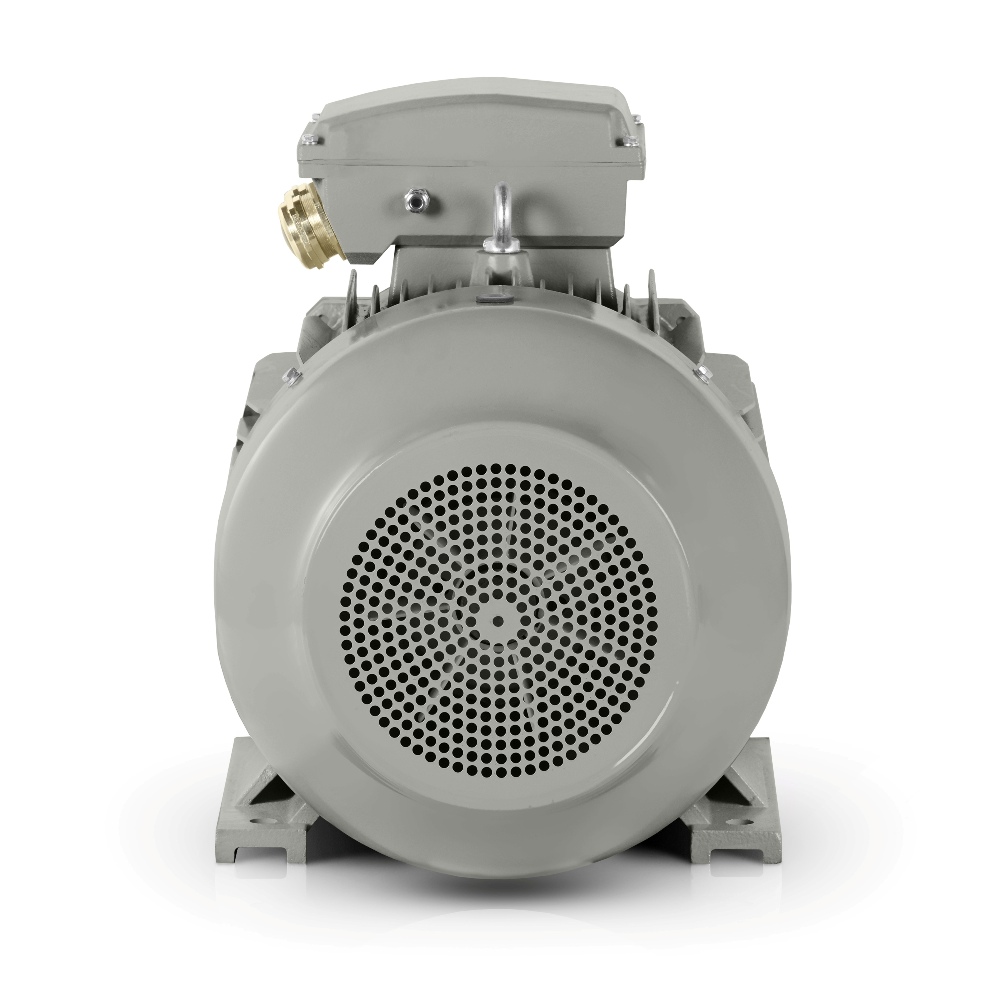

Trefas elmotor: 3LC-200L2-6, 22 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-200L2-6 |
| Märkeffekt (kW) | 22 |
| Ramstorlek (mm) | 200 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 985 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 42,5 |
| Märkström 690 V (A) | 24,64 |
| Verkningsgrad vid 100 % belastning (%) | 92,2 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,81 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för startström (LRA/RLA) | 7,4 |
| Rotorns tröghetsmoment (kg·m²) | 0,4207 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 862*492*656 |
| Förpackningsvikt (kg) | 272 |
| Lager och smörjning | |
| DE/NDE-lager | 6312-C3/6312-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
I transportörer, omrörare, pumpstationer och mindre tekniska enheter beror produktionskontinuiteten på en elmotor med 1000 varv/min som klarar långa driftperioder utan onödiga stopp. 3LC-200L2-6 levererar 22 kW effekt, praktiskt värde för lätt och medeltung industri och möjlighet till besparingar genom effektiv drift, vilket tekniker uppskattar både vid dimensionering av drivsystemet och vid underhåll.

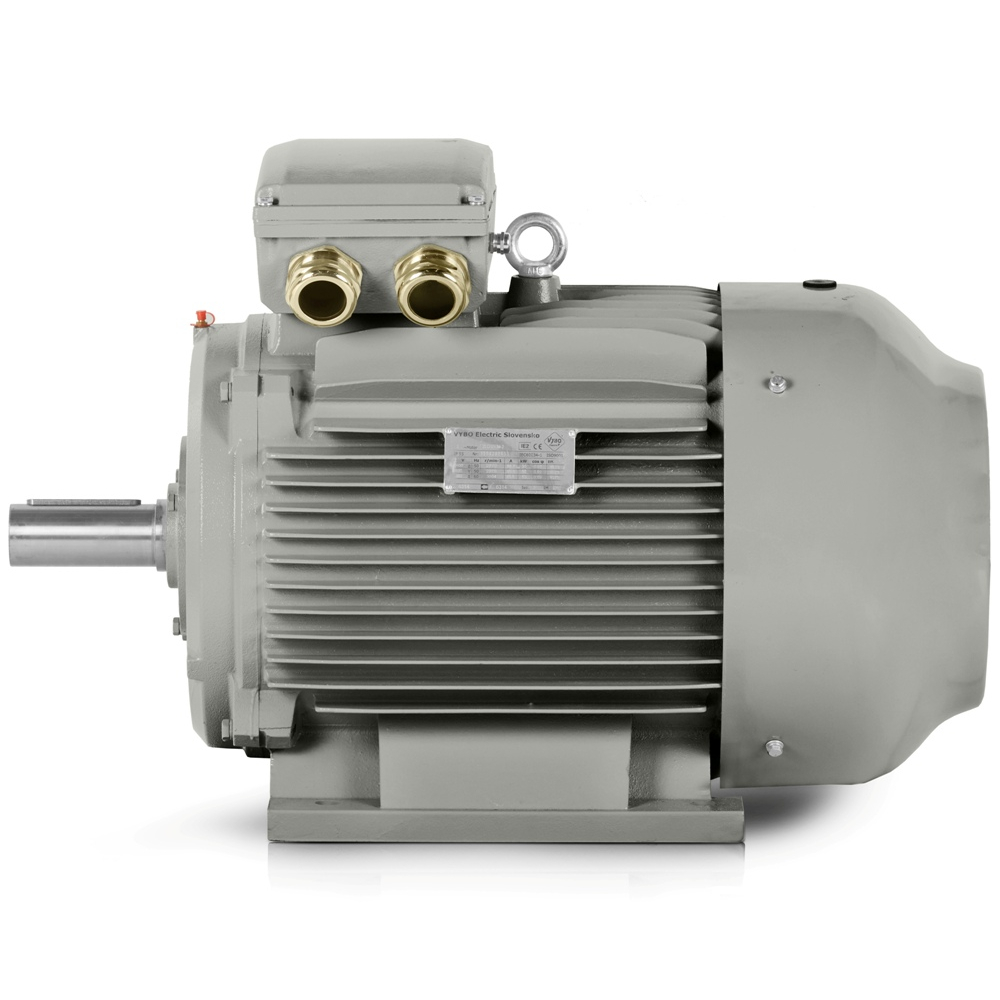

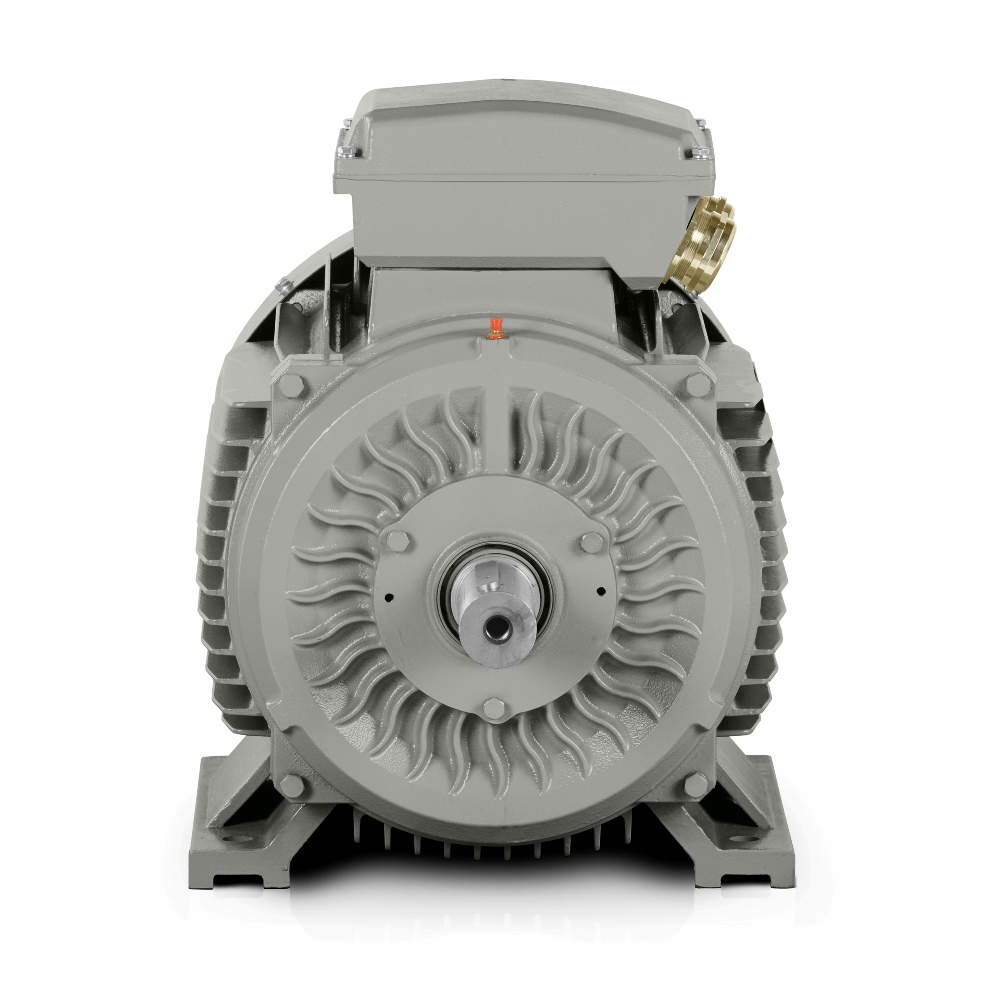

En robust gjutjärnsram ger denna konstruktion trygghet vid installation i maskiner som utsätts för vibrationer, stötbelastningar och täta starter. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att behålla motorns geometri även under förhållanden där elmotorn förväntas fungera tillförlitligt under hela skiftet. Lösningen är särskilt praktisk när motorn sitter i ett trångt maskinutrymme och måste tåla upprepade mekaniska belastningar.
Elmotor med 1000 varv/min för jämn drift av produktionslinjer
Ett märkvarvtal på 985 varv/min ger ett driftsområde som passar applikationer där balanserad start och stabil produktionstakt krävs. I praktiken innebär det färre abrupta belastningsändringar på växellåda, koppling eller remdrift. För OEM-maskintillverkare är detta en fördel vid konstruktion av kompakta drivsystem avsedda för upprepad belastning och enkel integration i enheten.
- Materialmatare i förpackningslinjer.
- Bandtransportördrift i livsmedelsproduktion.
- Omrörare för kemiska doseringstankar.
- Horisontella pumpar i tekniska enheter.
- Ventilationsaggregat för industrihallar.
400 V elmotor för standardiserad maskinmatning
För 400 V-nät är denna 400 V elmotor konstruerad för att ge jämn start i normal industriell drift även vid högre belastningar. En märkström på △ 400V 42.5 A och en märkström på Y 690V 24.64 A hjälper vid dimensionering av skydd och anpassning av motorn till det specifika kraftdistributionssystemet. Tillsammans med ett startströmsförhållande på 7.4 och ett startmomentförhållande på 2 passar motorn utrustning som behöver tillförlitlig acceleration utan onödig belastning på elnätet.
En effektfaktor på 0.81 och en verkningsgrad på 92.2% bidrar till mer ekonomisk drift, särskilt under långa driftcykler. Effektivitetsklass IE3 visar sin fördel överallt där elmotorer körs dagligen och varje minskning av förlusterna ger märkbara energibesparingar. Den beprövade tillverkaren och distributören VYBO Electric säkerställer att denna typ av lösning uppfyller behoven i verksamheter som kräver ett tillgängligt och servicevänligt drivsystem.
Robust gjutjärnsram för lång industriell livslängd
Maskinutrustning är också beroende av vibrationsmotstånd, monteringsprecision och förmågan att förbli stabil under långvarig drift. Gjutjärnsramen hjälper motorn att motstå deformation och skyddar lagerarrangemanget vid krävande installation. En ljudnivå på 73 dB(A) är acceptabel för industriella miljöer, medan ett rotortröghetsmoment på 0.421 kg/m² bidrar till förutsägbart dynamiskt beteende vid acceleration och utrullning.
- Presslinjer för halvfabrikat av metall.
- Krossar för mindre återvunna material.
- Extrudrar för plastgranulat.
- Spiraltransportörer i bulkvarulager.
- Mindre kompressorstationer.
- Dräneringspumpar i vattenreningsanläggningar.
IE3-effektivitet för lägre förluster i daglig drift
Effektivitetsklass IE3 passar verksamheter som vill hålla förbrukningen under kontroll utan att kompromissa med drivsystemets prestanda. I kombination med en effekt på 22 kW fungerar detta driftsområde väl i maskiner som körs många timmar och behöver använda energin på ett rationellt sätt. För underhåll är även lagerarrangemanget 6312-C3 på både DE- och NDE-sidan viktigt, eftersom det stöder tillförlitlig drift vid högre termiska och mekaniska belastningar.
Förpackningsmått på 862*492*656 mm och en förpackad vikt på 272 kg förenklar planering av transport, lagring och installation på arbetsplatsen. Kabelförskruvningar 2-M50X1.5 ger praktiska anslutningsmöjligheter i produktionsenheter, medan axelhöjden på 200 mm förenklar byte av ett äldre drivsystem i befintliga konstruktioner. Denna elmotor med 1000 varv/min kombinerar därmed användbarhet, hållbarhet och rimlig energiprestanda för daglig industriell drift.
11 applikationer för OEM-maskiner och mindre tekniska enheter
3LC-200L2-6 passar transportsystem, blandningsutrustning, pumpenheter och mindre linjer där enkel service och förutsägbart drivbeteende är viktigt. Ett startmomentförhållande på 2, ett maximalt momentförhållande på 2.1 och ett strömförhållande på 7.4 hjälper också vid konstruktion av OEM-maskiner, eftersom konstruktören kan ställa in transmission, skydd och startmetod mer exakt. I praktiken används motorn i följande konkreta applikationer:
- Bandtransportör med kontrollerad acceleration.
- Skruvtransportör för spannmål.
- Industriell omrörare i en doseringsstation.
- Centrifugalpump för en kylkrets.
- Fläkt för behandling av processluft.
- Pressenhet för en mindre produktionslinje.
- Granulator för plastavfall.
- Brikettpress för träavfall.
- Gravitationstransportör inom förpackningsteknik.
- Vattenreningsstation för en produktionsanläggning.
- Blandningsmaskin för torrblandningar.
Kontakta oss för att dimensionera leveransen och välja en lämplig konfiguration för er verksamhet.
