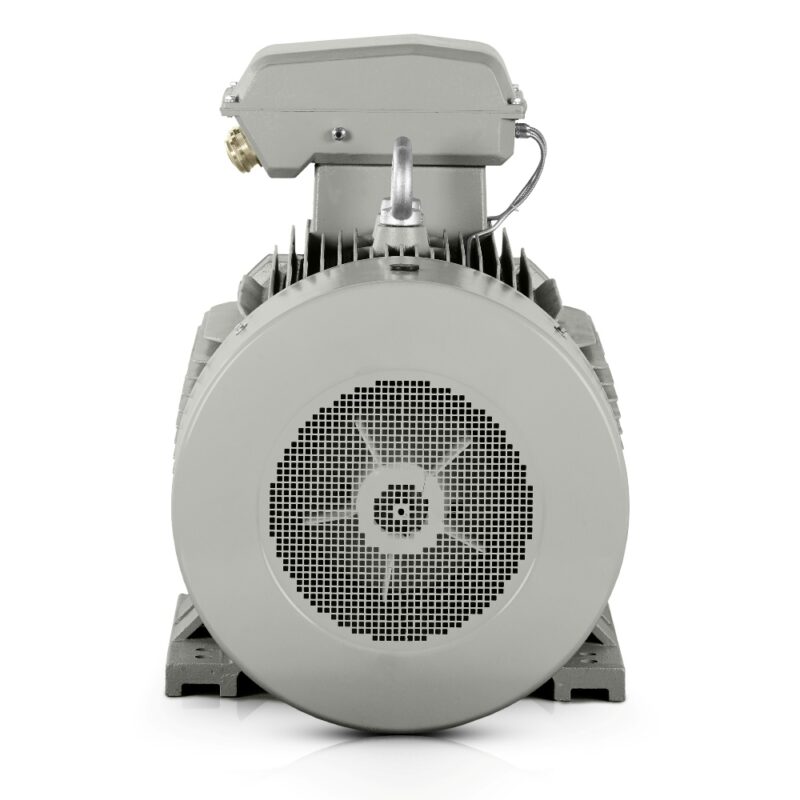

Trefas elmotor: 3LC-355M2-2, 250 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355M2-2 |
| Märkeffekt (kW) | 250 |
| Ramstorlek (mm) | 355 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 414 |
| Märkström 690 V (A) | 240 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,91 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,6 |
| Förhållande för maximalt moment (BDT/RLT) | 2,2 |
| Förhållande för startström (LRA/RLA) | 7,2 |
| Rotorns tröghetsmoment (kg·m²) | 3,345 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1607*822*1161 |
| Förpackningsvikt (kg) | 1606 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
3000 varv/min elmotor för stabil prestanda i kontinuerlig drift
Modellen 3LC-355M2-2 ger effektivitet och värde för verksamheter som behöver en tillförlitlig drivning med en märkeffekt på 250 kW och ett varvtal på 2980 varv/min. I medelstora företag, stora fabriker och industriell automation passar en 3000 varv/min elmotor där jämn start, stabil belastning och kontrollerad långvarig drift är avgörande.
IE3-verkningsgradsklassen stödjer lägre förbrukning under normal belastning och hjälper till att hålla driftskostnaderna under kontroll även i flerskiftsproduktion. Denna serie asynkrona elmotorer är konstruerad för applikationer där inte bara effekten utan även motståndskraft mot täta starter och långa driftcykler är viktig.
Robust gjutjärnsram för dagliga produktionsbelastningar
En robust gjutjärnsram, förstärkta lagersköldar av gjutjärn och förstärkta gjutjärnsfötter ger en styv grund för installation i tekniska enheter. Lösningen uppskattas av ingenjörer och konstruktörer som behöver begränsa vibrationer, behålla exakt inriktning och förenkla service i krävande drift. En industriell elmotor med denna konstruktion klarar långvarig mekanisk belastning effektivare.
Parametrar som förenklar drivdimensionering och val av skydd
Märkström på 414 A vid △ 400V och 240 A vid Y 690V hjälper vid utformning av strömförsörjningen och dimensionering av elskåpet. Ett startströmsförhållande på 7.2 och ett startmomentförhållande på 1.6 ger konstruktörerna användbara data vid bedömning av start under belastning. Ett maximalt momentförhållande på 2.2 stödjer användning i tekniska linjer där tillräcklig reserv under start krävs.
En effektfaktor på 0.91 och en verkningsgrad på 95.8% är fördelaktiga i applikationer med långa dagliga driftperioder. En ljudnivå på 100 dB(A) bör beaktas vid utformning av arbetsplats och inkapsling, särskilt i områden med operatörer och serviceåtkomst.
Lagerarrangemang och tröghet för längre serviceintervall
Både DE-lager 6319-C3 och NDE-lager 6319-C3 stödjer stabil rotormontering under belastningar som är typiska för kontinuerligt arbetande produktionslinjer. Rotortröghet på 3.345 kg/m² hjälper till att bedöma accelerations- och frirullningsdynamik i system där exakt samordning med växellåda, koppling eller driven maskin är viktig.
Förpackningsmått och logistik på installationsplatsen
Förpackningsmått på 1607×822×1161 mm och en förpackningsvikt på 1606 kg förenklar planeringen av transport, lagring och hantering på installationsplatsen. I praktiken underlättar detta krankoordinering, godsmottagning och installationsförberedelser utan att försena produktionsscheman.
Applikationer i utrustning med exakt tidsstyrd effekt
Denna typ av elmotor används i följande specifika industriella applikationer:
- Centrifugalpumpar för processvatten.
- Fläktar för stora luftbehandlingsaggregat.
- Kompressorstationer för produktionsanläggningar.
- Transportband i förpackningslinjer.
- Ballastkrossar i råmaterialbearbetning.
- Finmalningskvarnar i livsmedelsproduktion.
- Extrudrar för plastgranulat.
- Pressenheter i metallurgisk produktion.
- Roterande blandare i byggmaterialproduktion.
- Brikettpressar i biomassabearbetning.
- Separationssystem i dammiga miljöer.
- Lindningsmaskiner i pappersindustrin.
Tillverkarens mångåriga erfarenhet syns i en konstruktion som tar hänsyn till långvarig belastning, serviceåtkomlighet och stabil industriell drift. Vid upphandling av en drivning till en produktionslinje hör denna elmotor till de lösningar som klarar upprepad drift utan onödiga integrationskompromisser.
Beställ 3LC-355M2-2 i god tid inför ett planerat stopp
Om målet är att kombinera effekt, robust konstruktion och effektiv drift är modellen 3LC-355M2-2 redo för krävande förhållanden. Beställ den i god tid så att installation och driftsättning kan ske enligt plan och produktionstekniken inte behöver vänta på en ersättningsdrivning.
