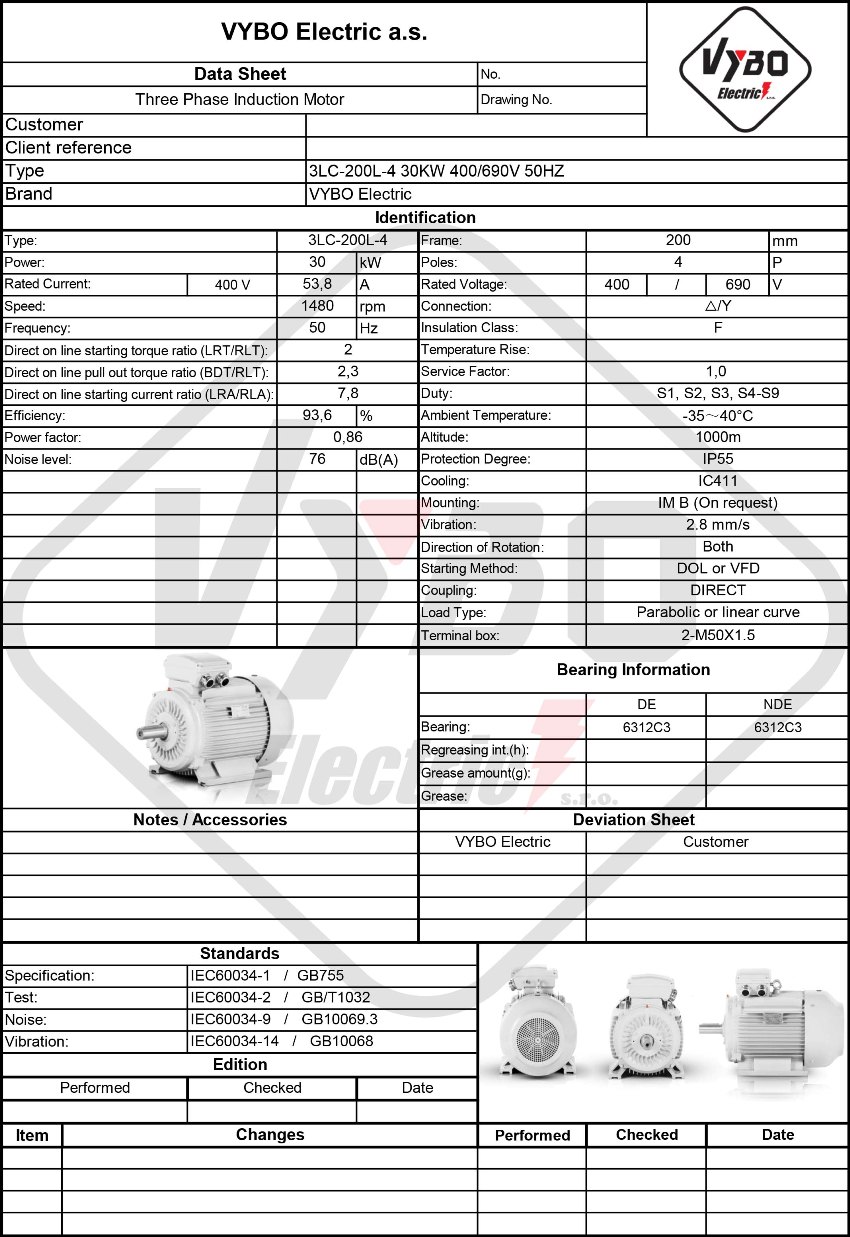

Trefas elmotor: 3LC-200L-4, 30 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-200L-4 |
| Märkeffekt (kW) | 30 |
| Ramstorlek (mm) | 200 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1480 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 53,8 |
| Märkström 690 V (A) | 31,19 |
| Verkningsgrad vid 100 % belastning (%) | 93,6 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,8 |
| Rotorns tröghetsmoment (kg·m²) | 0,3147 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 862*492*656 |
| Förpackningsvikt (kg) | 279 |
| Lager och smörjning | |
| DE/NDE-lager | 6312-C3/6312-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
I transportörer, pumpstationer och blandningsteknik är jämn drift, reservdelstillgång och hållbarhet under långvarig belastning avgörande. Elmotorn på 1500 varv/min i utförandet 3LC-200L-4 ger energibesparingar och värde som lätt och medeltung industri uppskattar i den dagliga driften av OEM-enheter och mindre tekniska enheter.
En robust grund är särskilt viktig för denna tillämpning. Den robusta gjutjärnsramen ökar enhetens stabilitet, begränsar vibrationer och hjälper till att bibehålla exakt rotoruppriktning även under långvarig belastning. I praktiken innebär detta mer tillförlitlig drift i rammonterade tillämpningar, mindre belastning på kopplingar och längre livslängd för drivanslutningar.
Verkningsgradsklass IE3 stöder lägre förbrukning under normal drift och är meningsfull överallt där motorn går många timmar varje dag. Tillsammans med 30 kW effekt och 1480 varv/min är det en lösning för teknik som behöver balansera prestanda, förbrukning och driftdisciplin.
Elmotor 1500 varv/min för stabil drift av produktionslinjer
Ett nominellt varvtal på 1480 varv/min ger en lämplig grund för drivsystem som måste fungera utan variationer eller onödig överhettning. En 400 V-elmotor är ett praktiskt val i detta segment för standardiserade industriella anslutningar, medan 400/690 V-versionen förenklar konstruktionen av ställverk och startkretsar.
- Bandtransportör för paketsortering i en logistikhall.
- Skruvtransportör för bulkblandningar i spannmålsbearbetning.
- Centrifugalpump för cirkulationsvatten i en teknisk linje.
- Omrörare i en kemisk doseringstank.
- Granulator i en linje för bearbetning av plastregranulat.

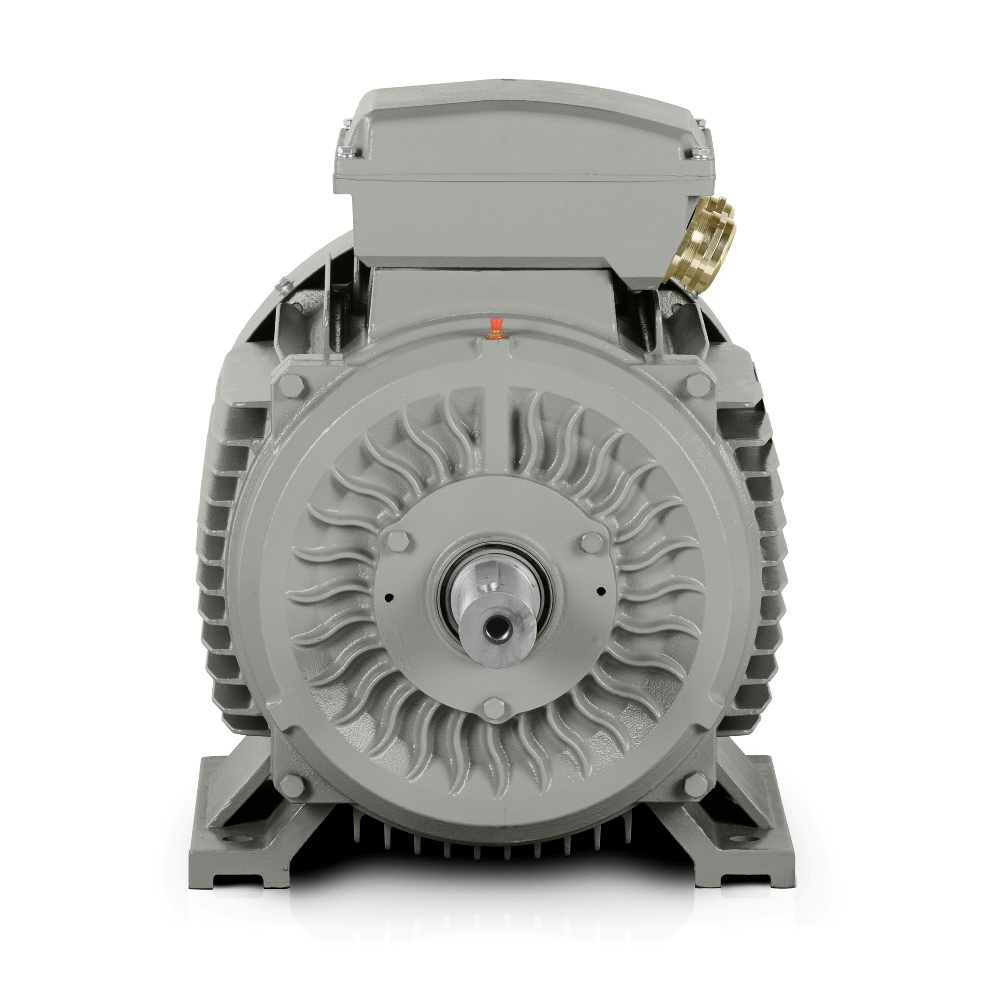

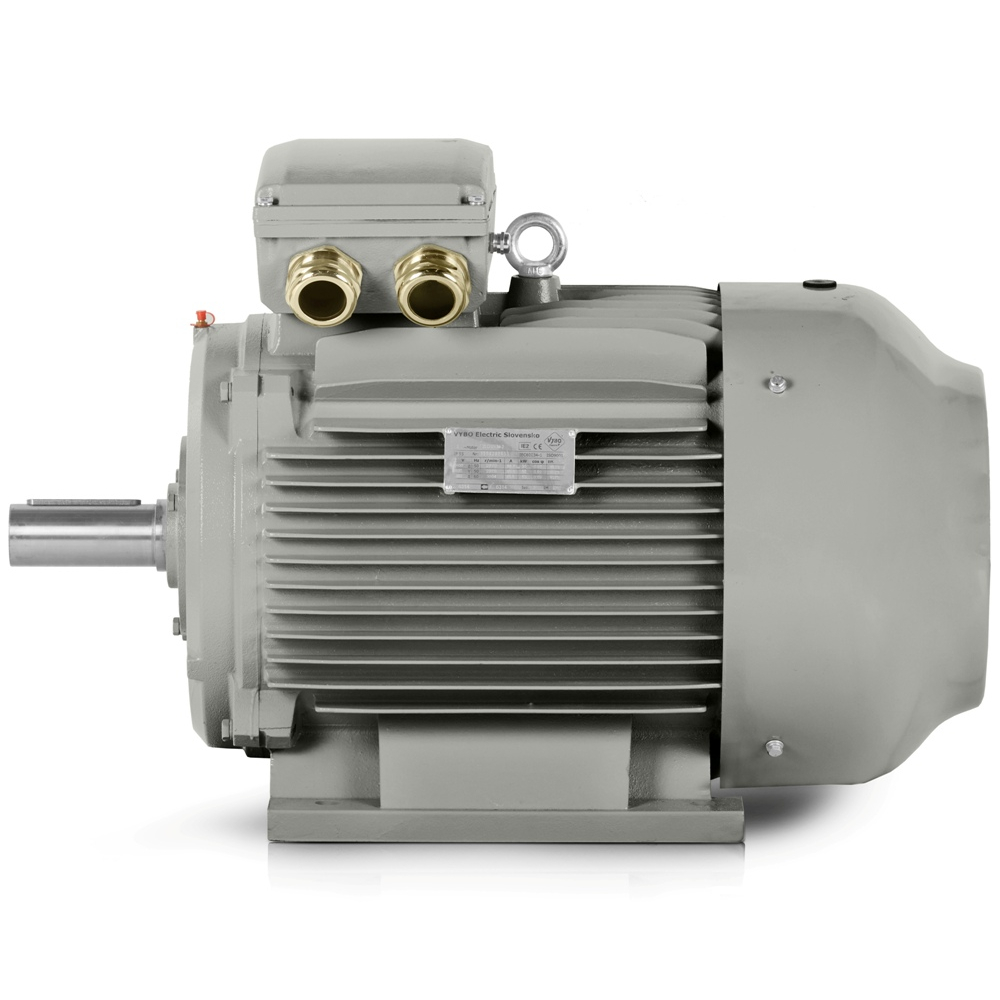

Gjutjärnskonstruktion för tillförlitlig montering och mindre stillestånd
Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter stöder exakt montering av motorn i maskinkonstruktionen. Lösningen hjälper i utrustning där torsionsbelastningar överförs eller där stabilitet vid frekventa starter krävs.
DE-lagret 6312-C3 och NDE-lagret 6312-C3 är lämpliga för industriell användning med fokus på långsiktig driftsäkerhet. Ett rotortröghetsmoment på 0.315 kg/m² hjälper också till att ge balanserad acceleration av drivsystemet i tekniska enheter.
IE3-verkningsgrad för lägre driftskostnader
Under långa driftcykler räknas varje watt som inte omvandlas till onödiga förluster. Verkningsgradsklass IE3 ger energieffektivitet som märks särskilt i anläggningar med stabila belastningar och återkommande dagliga driftscheman.
En effektfaktor på 0.86 och en verkningsgrad på 93.6% stöder rimlig dimensionering av drivsystemet utan behov av att överdimensionera tekniken enbart som reserv. För verksamheter som övervakar både energiförbrukning och serviceintervall är detta en viktig faktor vid val av elmotor för långvarig drift.
Klar för installation i OEM-utrustning
Modellen 3LC-200L-4 lämpar sig väl för OEM-maskiner där repeterbarhet, installationsdisciplin och kompatibilitet med tillgängligt konstruktionsutrymme är avgörande. Förpackningsmått på 862*492*656 mm och en förpackad vikt på 279 kg är också användbara vid planering av leverans och verkstadshantering.
Kabelförskruvningar 2-M50X1.5 förenklar kabeldragning i standardiserade industriella anslutningar, medan en ljudnivå på 76 dB(A) hjälper till att upprätthålla acceptabla förhållanden i teknik- och maskinrum. Som trefasiga elmotorer fungerar dessa enheter särskilt bra där jämn kraftöverföring och enkel integration i befintliga system krävs.
3LC PRO-modell från beprövad tillverkare och distributör VYBO Electric
I sortimentet från den beprövade tillverkaren och distributören VYBO Electric är denna modell en lösning för verksamheter som behöver en tillförlitlig motor med praktiskt servicestöd och tydlig tillgänglighet för upprepad användning. 3LC PRO passar teknik där långsiktig parameterstabilitet och rimlig driftekonomi värderas.
Kontakta oss om du behöver ett drivsystem för pumpenheter, transportörer, blandningslinjer eller egna OEM-enheter.
