Trefas elmotor: 3LC-200L1-2, 30 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-200L1-2 |
| Märkeffekt (kW) | 30 |
| Ramstorlek (mm) | 200 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2970 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 52,1 |
| Märkström 690 V (A) | 30,20 |
| Verkningsgrad vid 100 % belastning (%) | 93,3 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,6 |
| Rotorns tröghetsmoment (kg·m²) | 0,18 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 862*492*656 |
| Förpackningsvikt (kg) | 249 |
| Lager och smörjning | |
| DE/NDE-lager | 6312-C3/6312-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
I transportörer, pumpar, blandare och produktionslinjer kan en elmotor på 3000 varv/min avgöra om tekniken håller jämna steg med produktionen utan onödiga stopp. Modellen 3LC-200L1-2 levererar 30 kW effekt för att bidra till stabil drift och ger samtidigt utrymme för besparingar i applikationer där både energikostnader och tillförlitlighet under långa skift övervakas.
I praktiken är den särskilt användbar som lösning för lätt och medeltung industri, OEM-maskiner och mindre tekniska enheter. Trefas elmotorer i denna klass används där enkel integration i en befintlig enhet, en rimlig startreserv och tillförlitlighet vid upprepade starter krävs. En elmotor med en axelhöjd på 200 mm fungerar också väl i kompakta maskiner där utrymme för service och installation är viktigt.
Elmotor på 3000 varv/min för stabil drift av produktionsteknik
Märkvarvtalet på 2970 varv/min stödjer jämn kraftöverföring i applikationer som kräver högt arbetstempo och exakt respons. Som 400 V-elmotor i △ 400V-koppling med en märkström på 52.1 A passar den standardiserade industriella kraftsystem, medan Y 690V-kopplingen med en ström på 30.2 A möjliggör flexibel användning i utrustning med högre spänningsnivå.

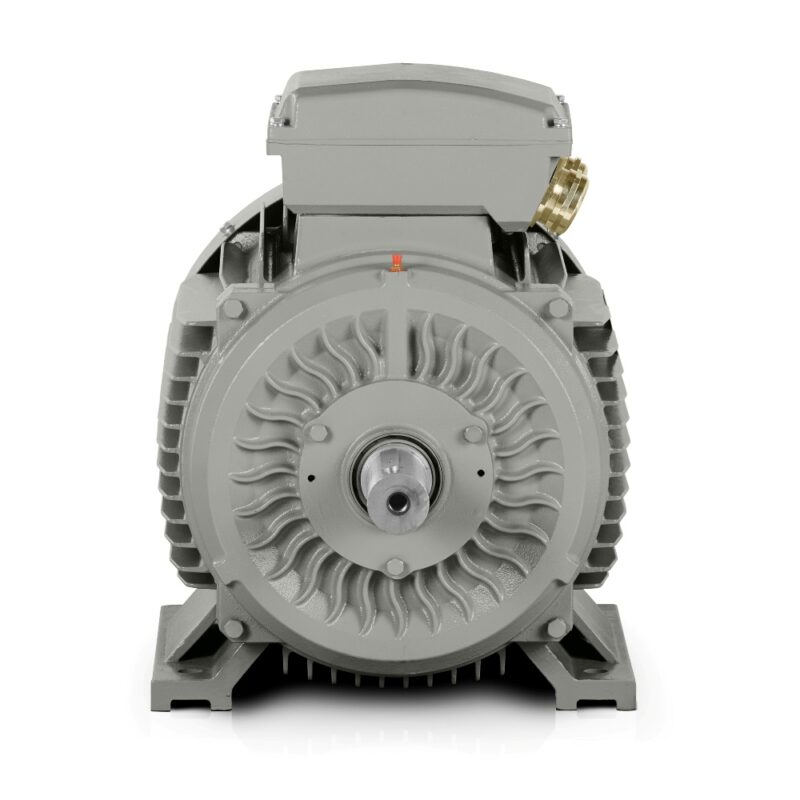

Den robusta gjutjärnsramen ger stadigt stöd vid långvarig belastning och minskar känsligheten för vibrationer i mer krävande drift. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att bibehålla exakt uppriktning, vilket är viktigt vid frekventa starter, varierande belastningar och montering på maskinramen.
- 30 kW effekt täcker drivningar för transportörer, pumpar och processblandare.
- Märkström på 52.1 A vid △ 400V förenklar dimensioneringen av elskåp och skydd.
- Märkström på 30.2 A vid Y 690V utökar användningsmöjligheterna i industriella enheter.
- Ett startmomentförhållande på 2 hjälper till att hantera start utan onödig mekanisk belastning.
- En ljudnivå på 84 dB(A) passar områden där arbetsplatsens akustiska belastning övervakas.
IE3-effektivitet för lägre förbrukning under långa skift
Effektivitetsklass IE3 – Mycket hög verkningsgrad stödjer mer ekonomisk drift, särskilt där motorn går många timmar varje dag. I mindre tekniska enheter och OEM-assemblage märks skillnaden som bättre energiutnyttjande och konsekvent balanserad drift utan att drivkonceptet behöver ändras.
En verkningsgrad på 93.3% och en effektfaktor på 0.89 hjälper vid dimensionering av drivsystem i anläggningar där inte bara förbrukningen utan även kvaliteten på driftsförhållandena övervakas. Tillsammans med ett startströmsförhållande på 7.6 och ett rotortröghetsmoment på 0.180 kg/m² blir resultatet en motor med förutsägbart beteende vid start och upprepade cykler.
Installation, lager och kabelanslutning i praktiken
DE-lager 6312-C3 och NDE-lager 6312-C3 stödjer lång lagerlivslängd under typiska industriella belastningar. Kabelförskruvningar 2-M50X1.5 förenklar kabeldragning i elskåp och trånga teknikutrymmen där snabb installation utan improvisation är viktig.
Förpackningsmått på 862*492*656 mm och en förpackningsvikt på 249 kg förenklar logistiken vid varumottagning och installationsplanering. Med leverans från den beprövade tillverkaren och distributören VYBO Electric kan teknikern känna sig trygg med att arbeta med en lösning som passar standardiserade industriella rutiner och servicepraxis.
Applikationer inom lätt och medeltung industri
Modellen 3LC-200L1-2 passar bandtransportörer för materialsortering, centrifugalpumpar för processvatten, utsugningsfläktar, skruvkompressorer, blandare för torrblandningar, roterande spridare, rulltransportörer, skärlinjer och mindre pressenheter. I var och en av dessa maskiner är det viktigt att elmotorn på 3000 varv/min håller en stabil rytm och inte begränsar prestandan hos hela enheten.
Vid val av motor till OEM-maskiner är kompatibilitet med standardiserade monteringsmått och enkel integration i serieproduktion också viktiga. En 400 V-elmotor passar därför projekt där tillverkaren behöver en repeterbar montering, förutsägbart driftbeteende och service som inte förlänger stilleståndstiden.
Varför 3LC PRO passar seriemaskiner
3LC PRO i denna konfiguration tilltalar konstruktörer, underhållsteam och inköpsavdelningar eftersom den kombinerar prestanda, effektivitet och robust mekanisk konstruktion i en enda lösning. I praktiken innebär det mindre tid för att finjustera drivenheten och mer tid då tekniken arbetar för produktionen.
För projekt där livslängd, installationsberedskap och energibalans är viktiga är detta en motor som passar den dagliga industriella praktiken utan onödiga modifieringar. Kontakta oss.
