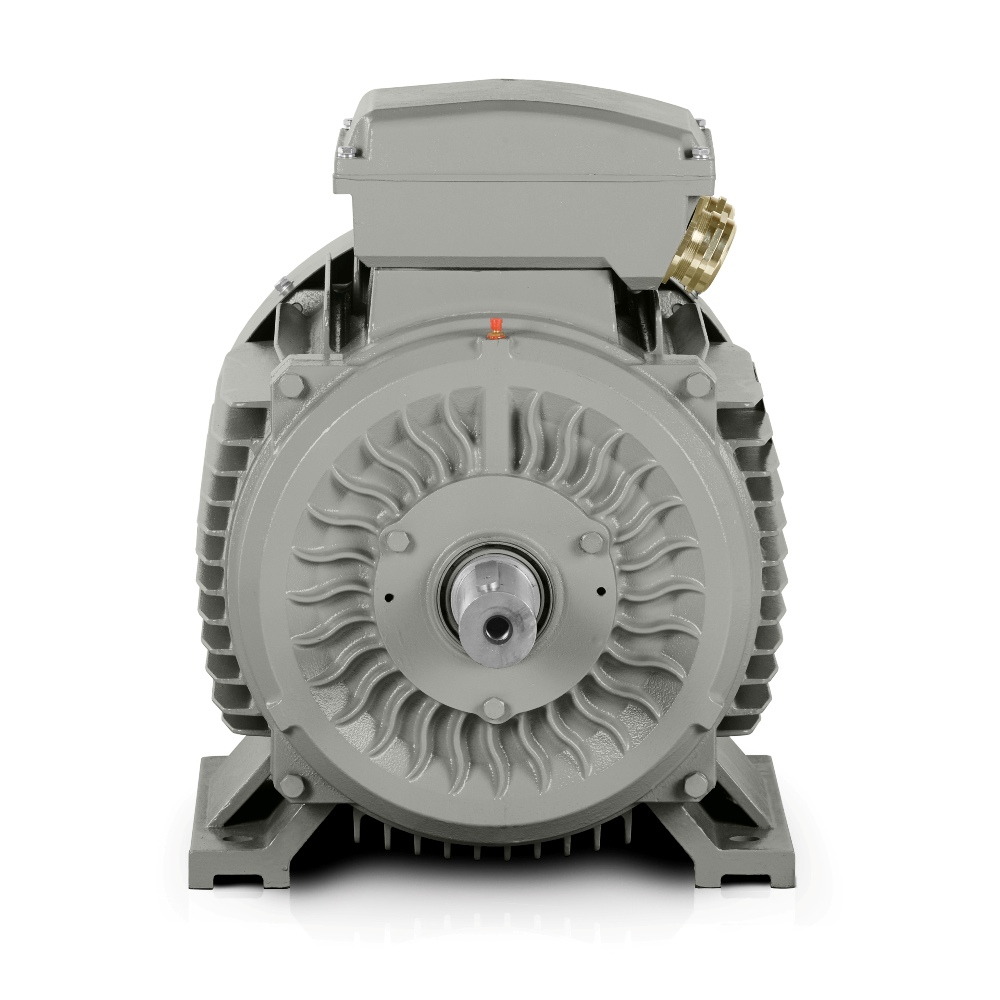

Trefas elmotor: 3LC-225M-6, 30 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-225M-6 |
| Märkeffekt (kW) | 30 |
| Ramstorlek (mm) | 225 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 985 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 56,2 |
| Märkström 690 V (A) | 32,58 |
| Verkningsgrad vid 100 % belastning (%) | 92,9 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,83 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för startström (LRA/RLA) | 6,9 |
| Rotorns tröghetsmoment (kg·m²) | 0,6236 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1012*652*846 |
| Förpackningsvikt (kg) | 378 |
| Lager och smörjning | |
| DE/NDE-lager | 6313-C3/6313-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Ekonomisk drift för produktionslinjer som körs varje dag
Den 6-poliga elmotorn 3LC-225M-6 levererar 30 kW effekt och en idealisk balans mellan inköpspris och energibesparingar. I praktiken innebär det ett klokt val för drivsystem som måste fungera tillförlitligt, utan onödiga driftstopp och utan press från alltför höga driftskostnader. För lätt och medeltung industri är en elmotor av den här typen ofta just den komponent som balanserar kraven på effekt, start och långsiktig driftsekonomi.
3LC-225M-6 arbetar vid 985 varv/min, vilket stödjer stabil drivprestanda i tekniska system där jämn momentöverföring och förutsägbart maskinbeteende är viktigt. Effektivitetsklass IE3 stödjer lägre förbrukning vid normal belastning och kan i kombination med disciplinerad drift märkbart minska trycket på energibudgeten. För maskintillverkare och integratörer är det en praktisk grund för att konstruera ett modernt drivsystem som också är lättare att motivera vid intern investeringsprövning.
Effektivitetsklass IE3 innebär lägre förluster vid normal drift
Effektivitetsklass IE3 passar där motorn inte bara används sporadiskt utan ingår i den ordinarie produktionscykeln. Mycket hög verkningsgrad märks särskilt när utrustningen körs många timmar och skillnader i förbrukning blir verkliga kostnader. Denna asynkrona elmotor passar därför drivsystem där inte bara prestanda utan även långsiktig avkastning följs upp.
I drivteknik för transportörer, pumpar eller fläktar är verkningsgraden en av huvudorsakerna till att denna modell finns med i OEM-tillverkarnas specifikationer. Märkströmmen vid △ 400V är 56.2 A och vid Y 690V 32.58 A, vilket förenklar både konstruktionen av ställverket och inställningen av skyddet för det aktuella nätet. Tillverkaren bygger dessutom på tillverkarens mångåriga erfarenhet, som återspeglas i en konstruktion avsedd för upprepad industriell belastning.
Robust gjutjärnsram håller motorn i ett stabilt läge
En robust gjutjärnsram ger konstruktionen den reserv som uppskattas i maskiner som utsätts för vibrationer, täta starter eller krav på exakt motorposition. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar monteringsstyvheten och hjälper till att bevara monteringsprecisionen även vid långvarig drift. För mindre tekniska enheter är detta en fördel som minskar risken för oönskad deformation av installationen och förenklar service.
En ljudnivå på 74 dB(A) är acceptabel i många industriella installationer där både prestanda och arbetsmiljö beaktas. Ett rotortröghetsmoment på 0.624 kg/m² stödjer jämn start och hjälper till att konstruera ett drivsystem med rätt accelerationsprofil. Tillsammans med 6313-C3-lager på både DE- och NDE-sidan är detta en lösning förberedd för drift i typiska industriella cykler.
För OEM-maskiner och kompakta tekniska enheter utan onödiga kompromisser
En ramstorlek på 225 mm och förpackningsmått på 1012*652*846 mm förenklar planeringen av installation i maskinbaser och kundanpassade OEM-enheter. Kabelförskruvningar 2-M50X1.5 ger praktisk dragning av inkommande matning och en ren anslutning till industriella ställverk. Integratörer har också nytta av en elmotor som kan byggas in i enheter konstruerade för exakt serviceåtkomst och enkel ersättning vid planerat underhåll.
- Pumpenheter för processvatten i reningsanläggningar.
- Ventilationsenheter för produktionshallar och utsugssystem.
- Transportband i paket- och monteringslinjer.
- Skruvtransportörer för bulkmaterial.
- Blandningsutrustning för livsmedelsbearbetning.
- Granuleringslinjer i plastbearbetning.
- Krossar för lätta material inom återvinningsteknik.
- Kompletta drivsystem för förpackningsmaskiner.
- Växeldrifter för omrörare i kemiska doseringssystem.
- Slip- och poleringsstationer inom metallbearbetning.
- Pressenheter i mindre produktionsutrustning.
- Transportvagnar på interna produktionsvägar.
- Tekniska enheter för bearbetning av träavfall.
Startbeteende som underlättar dimensionering av drivsystemet
Konstruktörer behöver också veta hur motorn beter sig vid start och överbelastningstoppar. Ett startmomentförhållande på 2, ett maximalt momentförhållande på 2.1 och ett startströmsförhållande på 6.9 ger en bra grund för att dimensionera ett drivsystem med normala industriella krav. I praktiken hjälper detta vid val av koppling och växellåda samt vid dimensionering av skydds- och kopplingsutrustning.
Data som förenklar installation och service
Med en förpackad vikt på 378 kg bör hantering som passar normal verkstadslogistik planeras. Vid konstruktion av enheten är det också en fördel att 3LC PRO-serien bygger på praktiska detaljer som förenklar repeterbar installation i seriemaskiner. Detta arbetssätt passar där inte bara omedelbar prestanda utan även stabil reservdelsförsörjning och förutsägbar service är viktiga.
Om du behöver ett drivsystem som ska arbeta ekonomiskt samtidigt som det klarar typiska industriella belastningar är 3LC-225M-6 redo att utföra uppgiften utan onödiga kompromisser. Ta del av erbjudandet och välj en motor som stödjer både energibesparing och tillförlitlig drift av din teknik.
