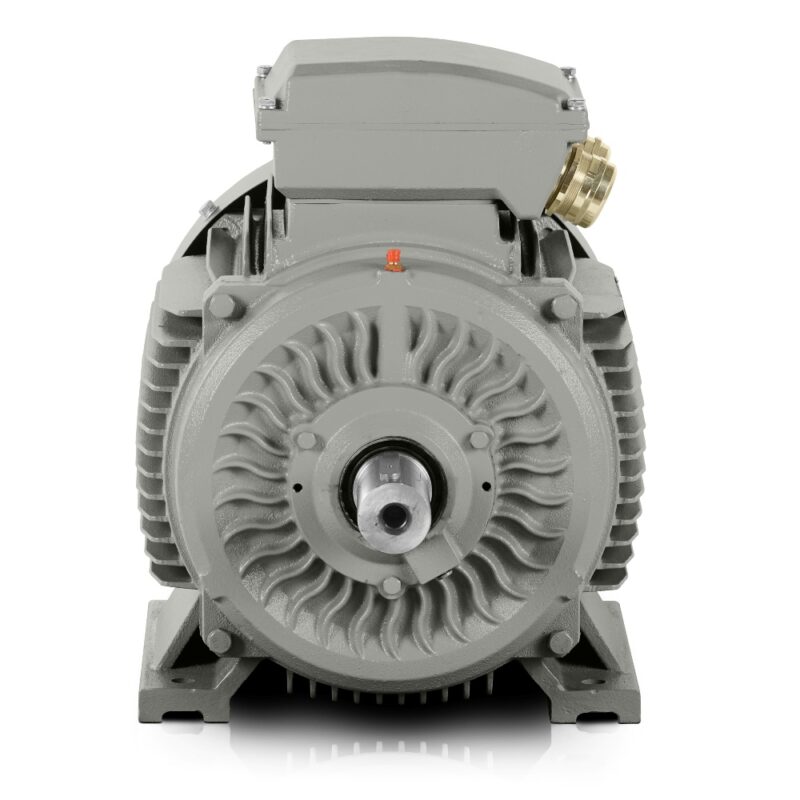

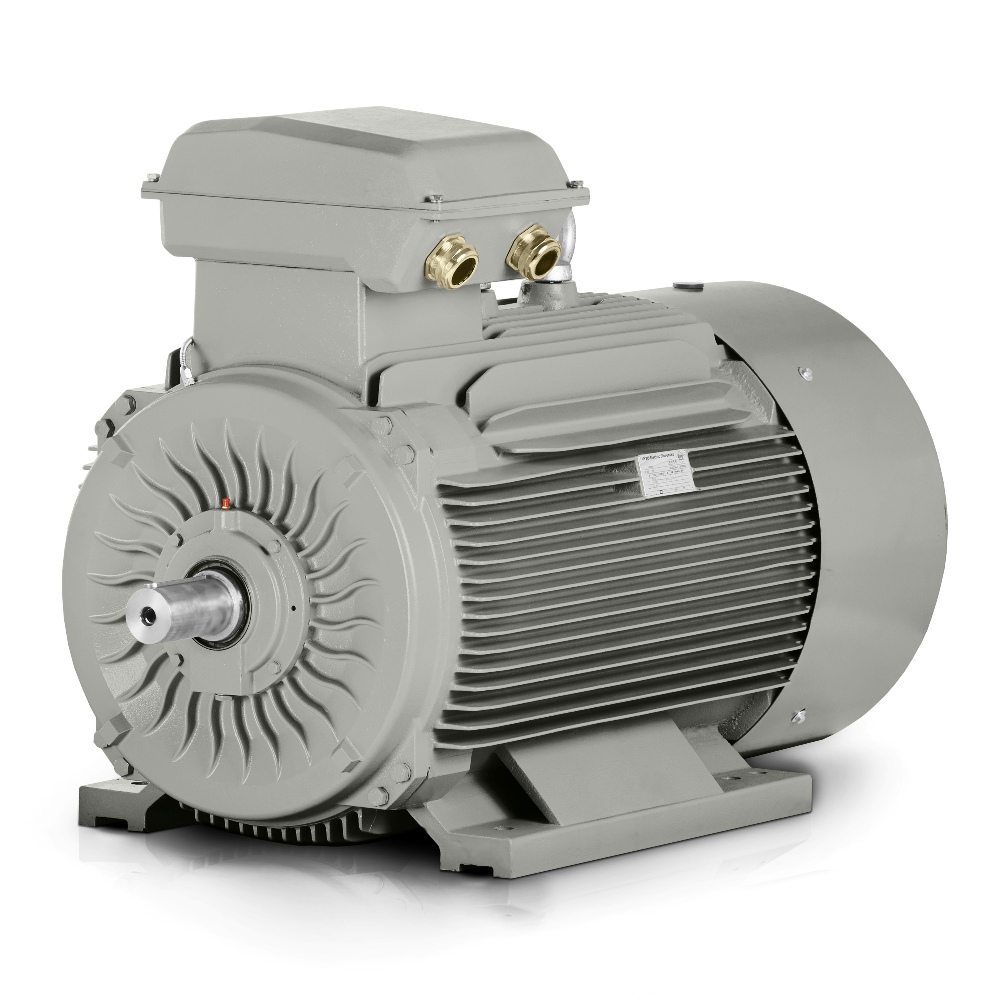

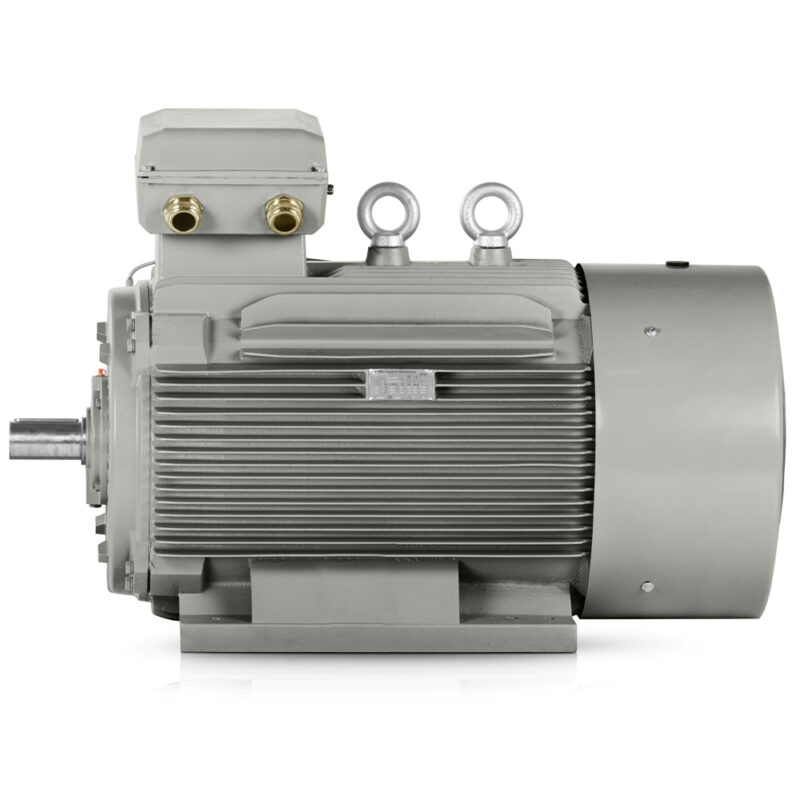

Trefas elmotor: 3LC-355LX1A-2, 355 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355LX1A-2 |
| Märkeffekt (kW) | 355 |
| Ramstorlek (mm) | 355 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2985 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 581 |
| Märkström 690 V (A) | 337 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,92 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,4 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 7 |
| Rotorns tröghetsmoment (kg·m²) | – |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | – |
| Förpackningsvikt (kg) | 1900 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Konstruktionen av 3LC-355LX1A-2 ger verkningsgrad och värde där en 2-polig elmotor arbetar kontinuerligt, under hög belastning och med minimalt utrymme för stillestånd. För operatörer av stora fabriker och OEM-tillverkare av stora tekniska enheter är det avgörande att drivningen håller stabilt varvtal, klarar upprepade starter under last och samtidigt bibehåller energieffektiviteten på en nivå som är rimlig i de totala driftskostnaderna.
Robust gjutjärnsram för långa produktionsskift
Den robusta gjutjärnsramen är konstruerad för industrimiljöer där motorn förväntas tåla vibrationer, ge exakt montering och bibehålla stabilitet under långvarig belastning.
- Förstärkta lagersköldar i gjutjärn hjälper till att bibehålla enhetens styvhet även under hög mekanisk belastning.
- Förstärkta gjutjärnsfötter minskar risken för oönskad rörelse vid montering på robusta maskiner och enheter.
- 6319-C3-lager på både DE- och NDE-sidan stöder tillförlitlig drift där kraven på kontinuitet är höga.
I praktiken är dessa egenskaper värdefulla i kontinuerligt belastade linjer där motorn är integrerad i tekniska enheter med litet utrymme för frekventa stopp. ISO-certifikat ger dessutom en tydlig ram för underhålls- och kvalitetsteam i inköps- och serviceprocesser.
IE3 för lägre förluster vid kontinuerlig belastning
IE3-verkningsgradsklass – mycket hög verkningsgrad stöder energieffektiviteten vid långvarig drift, vilket är särskilt viktigt där motorn går många timmar varje år och varje minskning av förluster påverkar både underhålls- och energibudgeten.
Denna trefasiga elmotor passar lösningar där stabil effekt, exakt anpassning till driftlägen och långsiktig avkastning på investeringen följs upp. Kompatibilitet med ett 400 V-nät är också viktig för integratörer och enhetstillverkare, eftersom en 400 V-elmotor kan byggas in direkt i standardiserade industrikonfigurationer.
2985 varv/min för processer med hög dynamik
Ett märkvarvtal på 2985 varv/min ger driftegenskaper som passar pumpar, fläktar, kompressorer och andra tekniska enheter där snabb uppnåelse av arbetspunkten och jämna transmissionsegenskaper krävs.
- Pumpar för kylkretsar i stålverk.
- Processfläktar i torkanläggningar för träproduktion.
- Kompressorstationer för pneumatiska distributionssystem.
- Huvudblandare i kemiska linjer.
- Extrudrar i plastproduktion.
- Transportördrifter i förpackningscenter.
- Ballastkrossar i stenbrott.
- Pumpenheter för vattenreningsteknik.
- Processfläktar i cementfabriker.
- Briketteringspressar i biomassabearbetning.
- Processblandare i livsmedelsproduktionsanläggningar.
För en 2-polig elmotor i denna effektklass är den avgörande fördelen dess lämplighet för produktion med en exakt definierad driftrytm där stabil prestanda utan onödiga variationer krävs.
Ström- och momentförhållanden för start under belastning
Märkström på 581 A vid △ 400V och 337 A vid Y 690V ger konstruktörer de data som krävs för dimensionering av kopplingsutrustning, skydd och kabelvägar. Ett startmomentförhållande på 1.4, ett maximalt momentförhållande på 2 och ett startströmförhållande på 7 stöder konstruktionen i tillämpningar där starten samordnas med det mekaniska systemet. En ljudnivå på 95 dB(A) och en förpackningsvikt på 1900 kg är parametrar som kräver lämplig planering av hantering, installation och driftsakustik.
Industriteam som arbetar med stora pumpstationer, tekniska linjer eller OEM-enheter kommer att uppskatta att denna trefasiga elmotor gör det möjligt att utforma en drivning med fokus på driftsstabilitet och förutsägbar service. Ur leveransperspektiv är det därför lämpligt att beställa motorn i god tid så att kontinuiteten i installation och service kan upprätthållas utan förseningar.
