Trefas elmotor: 3LC-355LX1A-4, 355 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355LX1A-4 |
| Märkeffekt (kW) | 355 |
| Ramstorlek (mm) | 355 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1490 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 593 |
| Märkström 690 V (A) | 344 |
| Verkningsgrad vid 100 % belastning (%) | 96 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,2 |
| Förhållande för startström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 9,143 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1607*822*1161 |
| Förpackningsvikt (kg) | 2020 |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Konstruktionen av 3LC-355LX1A-4 ger effektivitet och värde för verksamheter som behöver stabil prestanda även under hög belastning. Denna 4-poliga elmotor med en effekt på 355 kW och ett varvtal på 1490 varv/min är konstruerad för tillämpningar där driftsäkerhet, tillgång till service och kontroll över energikostnader prioriteras.

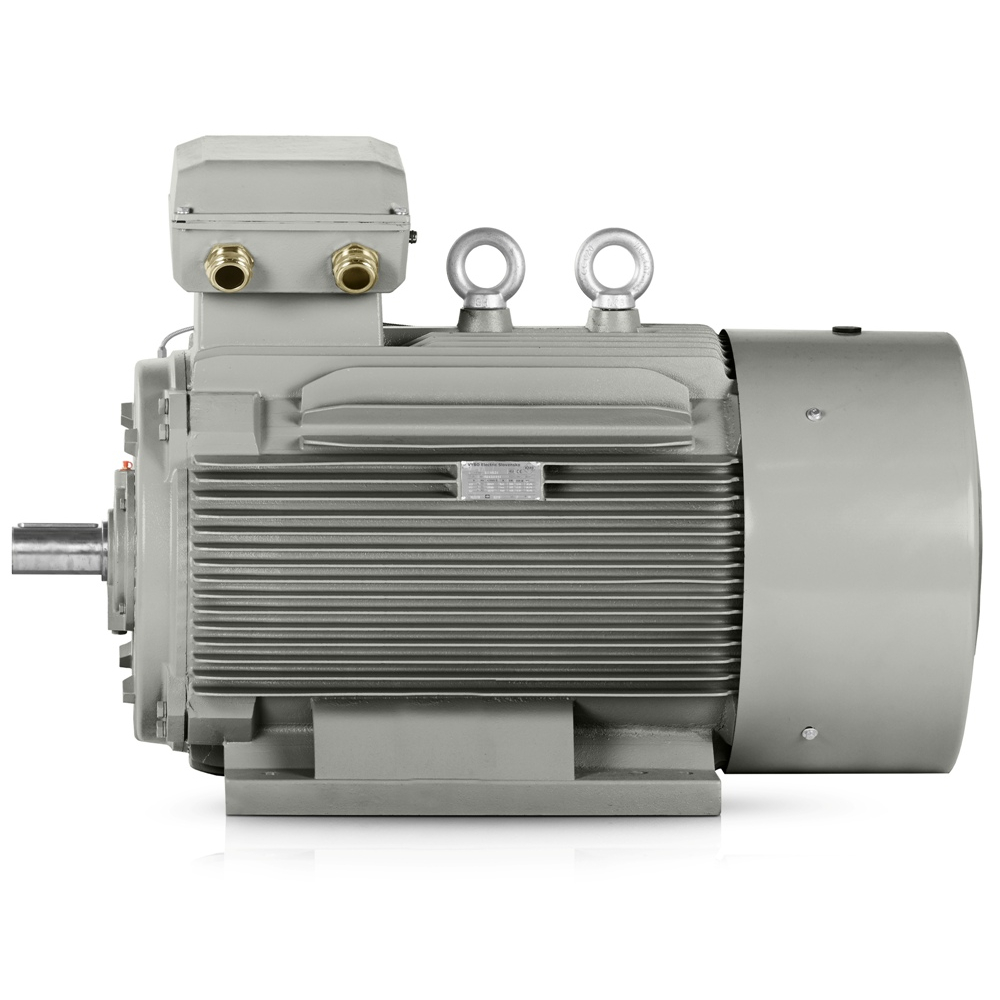

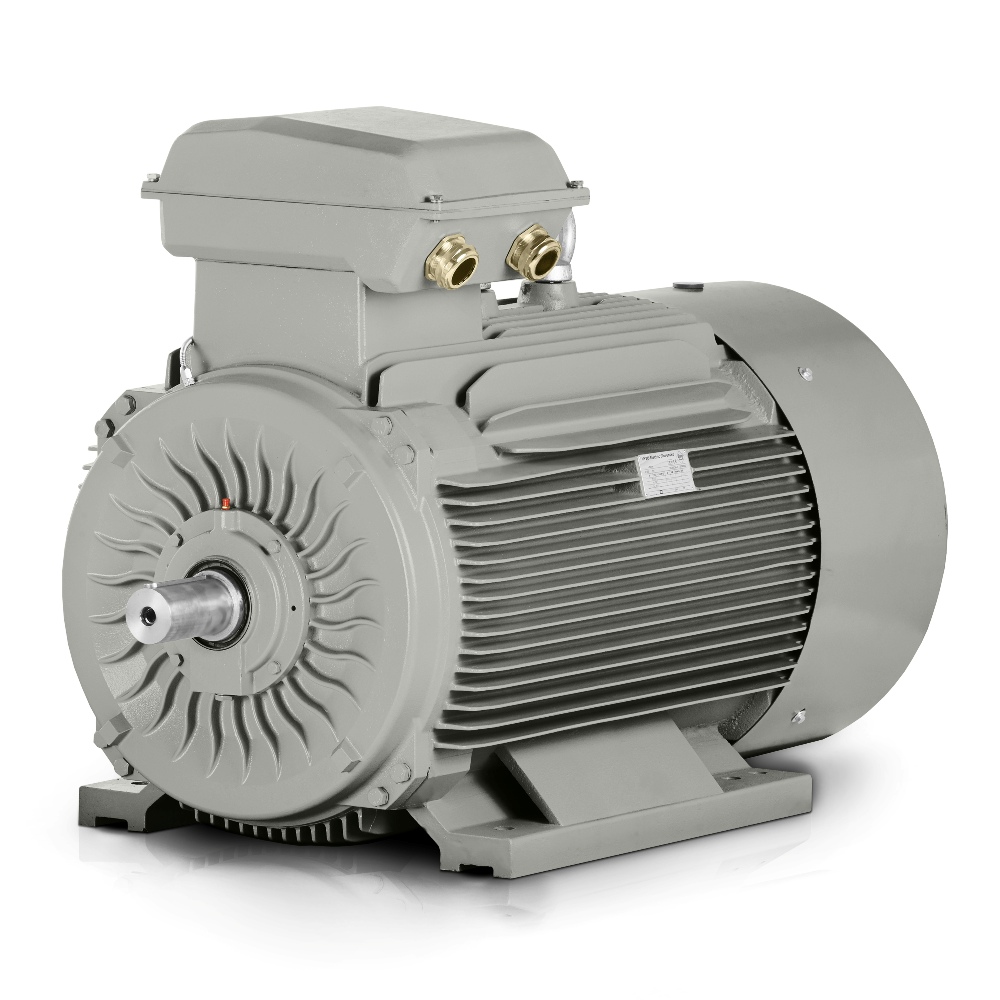

En robust gjutjärnsram visar sitt värde både vid installation och under långvarig belastning. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att behålla den övergripande styvheten vid vibrationer, axiella belastningar och upprepade starter. För medelstora företag och stora fabriker är detta en konstruktion som bättre klarar produktionstakten och minskar risken för oplanerade stopp.
4-polig elmotor för stabil drivprestanda i produktionen
En 4-polig elmotor lämpar sig där kraftöverföringen måste förbli jämn utan onödig överbelastning av drivsystemet. En märkström på 593 A vid △ 400V och 344 A vid Y 690V ger flexibilitet för olika nätanslutningar beroende på projektet. En effektfaktor på 0,9 och en verkningsgrad på 96% stöder energieffektiv drift under normala förhållanden, vilket är särskilt viktigt i trefasdrifter med långa produktionscykler.
I praktiken lämpar den sig för följande tillämpningar:
- huvuddrift för omrörare i kemiska processer,
- valsverk i en metallurgisk linje,
- rökgasutsugsfläkt,
- kylkretspump inom energisektorn,
- ballastkross i ett stenbrott,
- granulator inom plastbearbetning,
- kompressorstation för produktion av tryckluft,
- råmaterialtransportör i en cementfabrik,
- extruder inom gummibearbetning.
Robust gjutjärnsram för krävande installations- och driftförhållanden
Industriell praxis avgörs ofta av hur motorn beter sig när den har bultats fast i basramen och efter de första månadernas drift. En förpackad vikt på 2020 kg, förpackningsmått på 1607*822*1161 mm och kabelförskruvningar 2-M63X1.5 förenklar planeringen av hantering, kabeldragning och lagerlogistik. I denna klass uppskattas också DE-lager 6322-C3 och NDE-lager 6322-C3 eftersom de bidrar till stabilitet under kontinuerlig belastning.
I en trefas elmotor spelar konstruktionen en avgörande roll för att överföra vridmoment till den tekniska driften. Ett startmomentförhållande på 2, ett maximalt momentförhållande på 2,2 och ett startströmsförhållande på 7,1 hjälper vid start av utrustning med en högre rotortröghet på 9,143 kg/m². En ljudnivå på 95 dB(A) är en parameter som måste beaktas vid utformning av maskinrum och akustiska åtgärder.
IE3 för lägre förbrukning vid kontinuerlig drift
IE3-effektivitetsklassen ger mycket hög verkningsgrad som märks särskilt vid långa drifttider och stabil belastning. I kombination med 400/690 V-matning lämpar sig denna 400 V-elmotor för projekt där avkastningen på driftskostnader följs samtidigt som jämna prestanda krävs. ISO-certifikat kompletterar den tekniska bakgrunden och stöder komponentval för produktionsenheter med revisionskrav.
3LC PRO-modellen i denna konfiguration lämpar sig för konstruktörer, servicetekniker och operatörer som behöver en lösning med längre servicehorisont. Lagertillgänglighet och leveranshastighet spelar också roll vid beställning och gör det möjligt att förbereda driftsättning utan onödiga förseningar. Beställ 3LC-355LX1A-4 i god tid medan den finns tillgänglig för leverans.
Användning i medelstora anläggningar och tung industridrift
Denna 4-poliga elmotor används i presslinjer, separationsutrustning, blandningsstationer, värmeväxlarpumpar, luftbehandlingssystem, transportvägar, trumsorterare, briketteringspressar och drivningar för maskiner som bearbetar bulkmaterial. I varje fall följs inte bara prestandan utan även startbeteendet, nätbelastningen och lagrens beteende under långa driftcykler.
