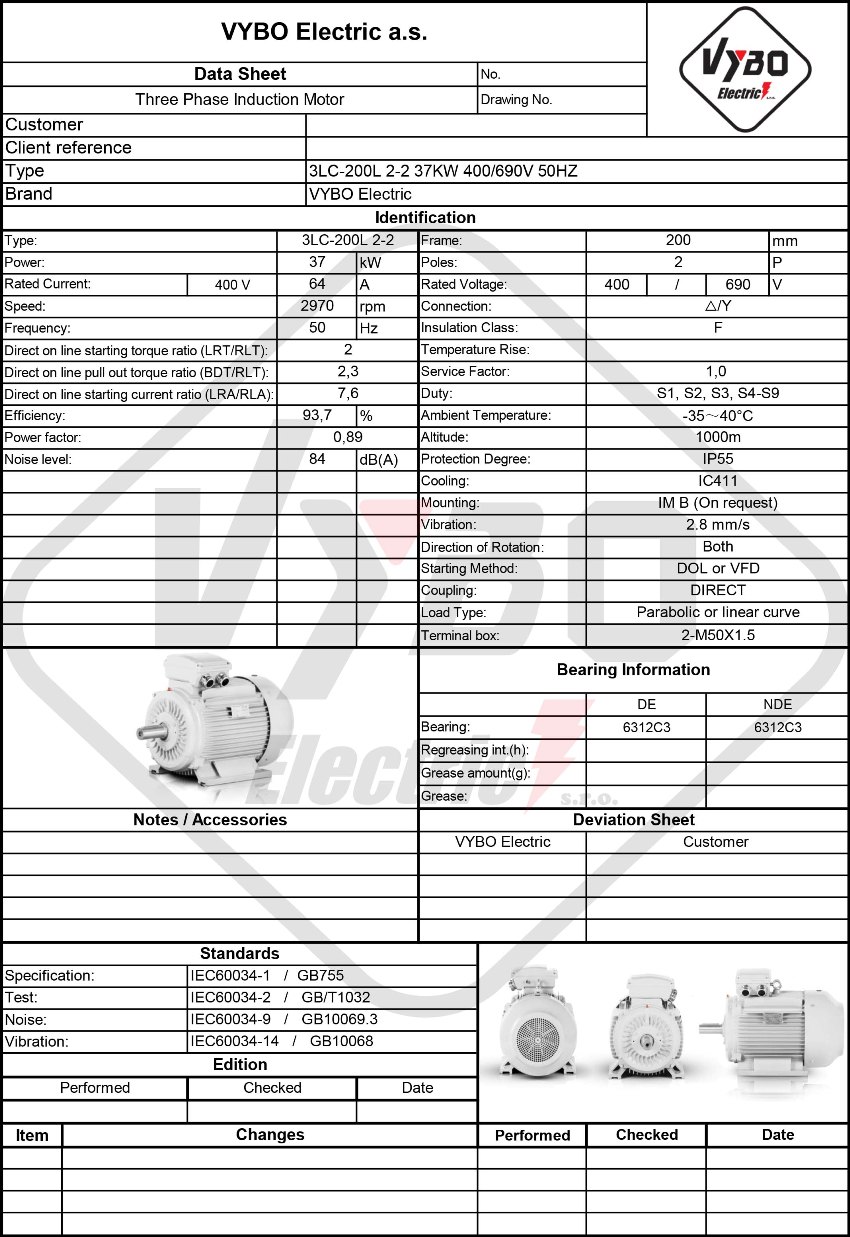

Trefas elmotor: 3LC-200L2-2, 37 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-200L2-2 |
| Märkeffekt (kW) | 37 |
| Ramstorlek (mm) | 200 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2970 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 64 |
| Märkström 690 V (A) | 37,10 |
| Verkningsgrad vid 100 % belastning (%) | 93,7 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,6 |
| Rotorns tröghetsmoment (kg·m²) | 0,19 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 862*492*656 |
| Förpackningsvikt (kg) | 263 |
| Lager och smörjning | |
| DE/NDE-lager | 6312-C3/6312-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
3LC-200L2-2 erbjuder en utmärkt balans mellan inköpspris och energibesparing och är konstruerad som en 2-polig elmotor för verksamheter där stabil start, god verkningsgrad och långsiktig reservdelstillgång är viktiga. Inom lätt och medeltung industri är denna elmotor särskilt lämplig där drivenheten är kopplad till pumpar, fläktar, transportörer och andra maskiner med regelbundna belastningar. Tillverkaren bygger på många års erfarenhet, vilket återspeglas i en konstruktion som passar både daglig industriell praxis och OEM-drivteknik.
Effektivitetsklass IE3 – Mycket hög verkningsgrad stödjer lägre energiförbrukning vid långvarig drift och är särskilt fördelaktig i skiftbaserade applikationer där motorn används upprepade gånger under dagen.
En robust gjutjärnsram ger stadigt stöd för lagerarrangemanget och bättre motstånd mot vibrationer i trånga tekniska enheter. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att bibehålla exakt motorposition även vid frekventa starter eller installation i maskinramar där en styv bas och begränsat serviceutrymme förväntas. Konstruktionen passar därför verksamheter som behöver en tillförlitlig asynkron drivenhet utan onödiga stopp.
2-polig elmotor för maskiner som kräver snabb respons
Ett märkvarvtal på 2970 varv/min lämpar sig för applikationer där det mekaniska systemet måste accelerera snabbt och gå jämnt utan onödig överbelastning av transmissionen. Märkström på 64 A vid △ 400V och 37.1 A vid Y 690V hjälper vid dimensionering av elskåp och skydd i standardiserade drivprojekt. En effektfaktor på 0.89 stödjer ett förnuftigt utnyttjande av elektrisk energi vid stabil belastning.
Startprestandan är fortsatt viktig i praktiken, även vid upprepade driftcykler. Ett startmomentförhållande på 2 och ett kippmomentförhållande på 2.3 hjälper i applikationer där drivenheten snabbt måste ta upp lasten och därefter behålla sin arbetspunkt utan variationer. Ett startströmsförhållande på 7.6 är viktigt vid dimensionering av hela installationen, särskilt i mindre tekniska enheter där tillgänglig inmatad effekt övervakas.
Gjutjärnskonstruktion för dagliga industriella belastningar
Inom lätt och medeltung industri kräver installation ofta uppmärksamhet på uppriktningsnoggrannhet, vibrationer och serviceåtkomst. En robust ram och massastabilitet är därför viktiga. En förpackningsvikt på 263 kg återspeglar den kraftiga konstruktionen som ger en stabil bas när den monteras på maskinen. Ett rotortröghetsmoment på 0.190 kg/m² hjälper vid dimensionering av cykliska rörelser där acceleration och utrullningsbeteende måste beaktas.
Förpackningsmått på 862*492*656 mm förenklar transportplanering och lagerhantering. Kabelförskruvningar 2-M50X1.5 ger praktiskt utrymme för anslutning i industriella enheter där säker kabeldragning och tydlig installation prioriteras. DE-lager 6312-C3 och NDE-lager 6312-C3 kompletterar ett koncept som är konstruerat för långvarig belastning i elektriska drivsystem.
Asynkron elmotor för OEM-maskiner och mindre enheter
Denna asynkrona elmotor passar OEM-maskiner där konstruktören behöver kombinera prestanda med rimliga driftkrav. I mindre tekniska enheter fungerar den väl i transportmoduler, blandningsenheter och kompakta linjer som måste gå tillförlitligt utan komplicerade modifieringar. Den kan därför användas som en mångsidig drivbyggsten vid maskinkonstruktion.
Användningen inom drivteknik är också lämplig där upprepade starter, korta driftintervall och enkelt underhåll krävs. Det gör den lämpad för enheter som måste förbli serviceåtkomliga samtidigt som de klarar långvarig drift.
Specifika industriella applikationer för 3LC PRO
Följande är typiska industriella applikationer för denna motor:
- Horisontell bandtransportör för en förpackningslinje.
- Skruvtransportör för bulkmaterial i en blandningsanläggning.
- Centrifugal processvattenpump i en behandlingsanläggning.
- Radialfläkt för utsugning från en produktionshall.
- Luftningskompressor i ett mindre avloppsreningsverk.
- Rulltransportör på en monteringslinje.
- Blandare för industritankar och lagringskärl.
- Kross för förpackningsmaterial i en återvinningslinje.
- Granulator för plastbearbetning.
- Pressenhet i en mindre produktionscell.
- Av- och upprullningsställ för film och band.
- Slipenhet i en metallbearbetningsverkstad.
- Matningsmekanism för automatiska förpackningsmaskiner.
Drift uppbyggd kring effektivitet och servicelogik
Vid långvarig användning är prestanda inte den enda faktorn som spelar roll; det är också viktigt hur motorn passar in i service, installation och energibalansen för hela linjen. Effektivitetsklass IE3 stödjer ekonomisk drift och hjälper till att minska driftskostnaderna utan att kräva en fullständig omkonstruktion av drivlösningen. Detta är praktiskt både vid modernisering av äldre utrustning och i ny produktion där rimlig budget och stabil drift krävs.
Om du behöver en motor för utrustning som måste gå regelbundet utan onödiga kompromisser är 3LC-200L2-2 en funktionell lösning för produktionsmiljöer. Ta vara på erbjudandet och välj en drivenhet som stödjer långsiktig tillförlitlighet och lägre driftförluster.
