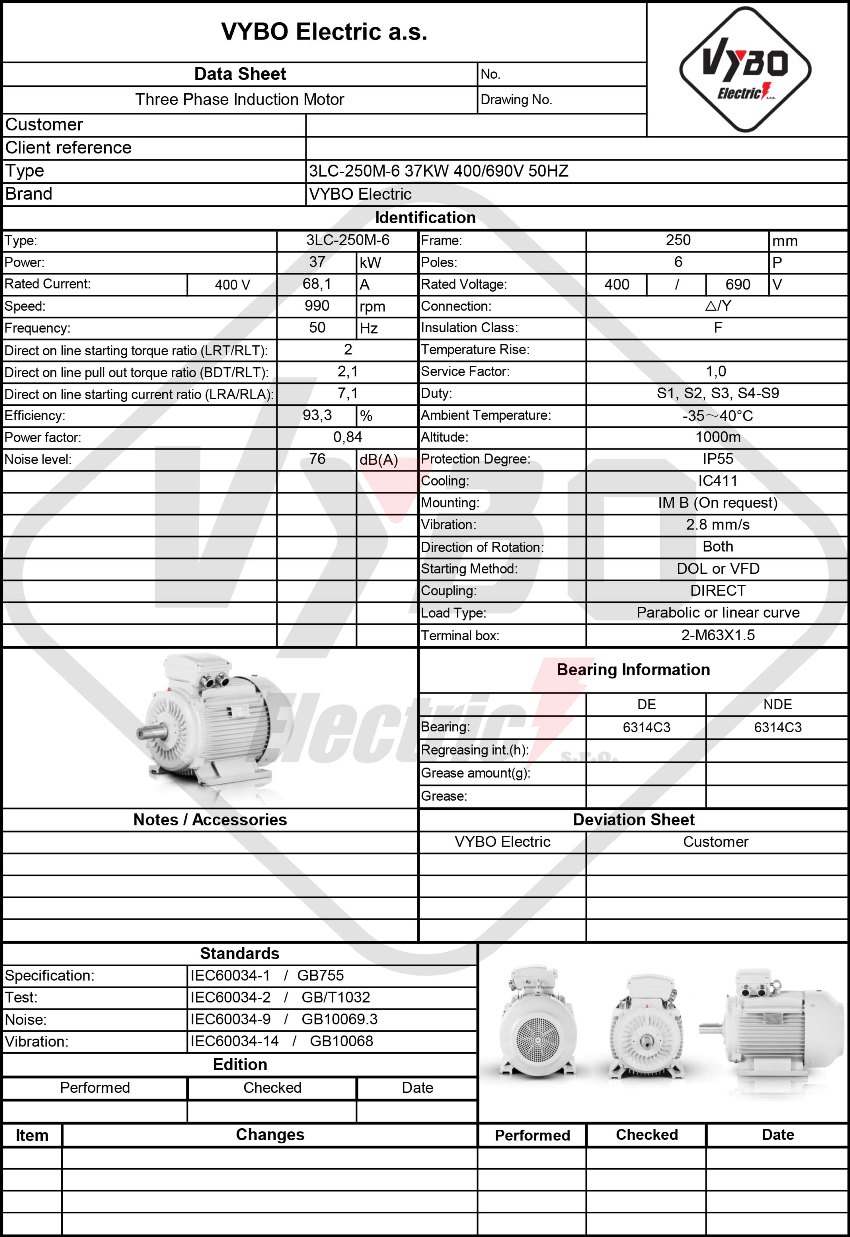

Trefas elmotor: 3LC-250M-6, 37 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-250M-6 |
| Märkeffekt (kW) | 37 |
| Ramstorlek (mm) | 250 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 68,1 |
| Märkström 690 V (A) | 39,48 |
| Verkningsgrad vid 100 % belastning (%) | 93,3 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,84 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för startström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 0,96853 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1012*582*781 |
| Förpackningsvikt (kg) | 397 |
| Lager och smörjning | |
| DE/NDE-lager | 6314-C3/6314-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
3LC-250M-6 är en sexpolig elmotor med en effekt på 37 kW, konstruerad för att ge effektiviteten och värdet hos modellen 3LC-250M-6 i lätt och medeltung industri. Ett märkvarvtal på 990 varv/min ger drivsystemet stabila egenskaper för produktionslinjer, transportörer och tekniska enheter där förutsägbar start och långsiktig driftbalans krävs.
Sexpolig elmotor för verksamheter med jämn belastning
Inom tillverkning, materialhantering och bearbetning uppskattas momentegenskaper som stödjer jämn drift utan onödig mekanisk överbelastning. Denna asynkrona elmotor passar där täta starter, jämn belastning och långsiktig servicedisciplin krävs.
- En märkström på △ 400V 68.1 A stödjer direkt integration i standardiserade industriella kraftsystem.
- En märkström på Y 690V 39.48 A möjliggör användning i motsvarande kraftsystem med högre spänning.
- Ett startmomentförhållande på 2 och ett maximalt momentförhållande på 2.1 hjälper vid start under belastning och kortvariga dynamiska förändringar.
- Ett startströmsförhållande på 7.1 är viktigt vid konstruktion av skydd och dimensionering av kopplingsutrustning.

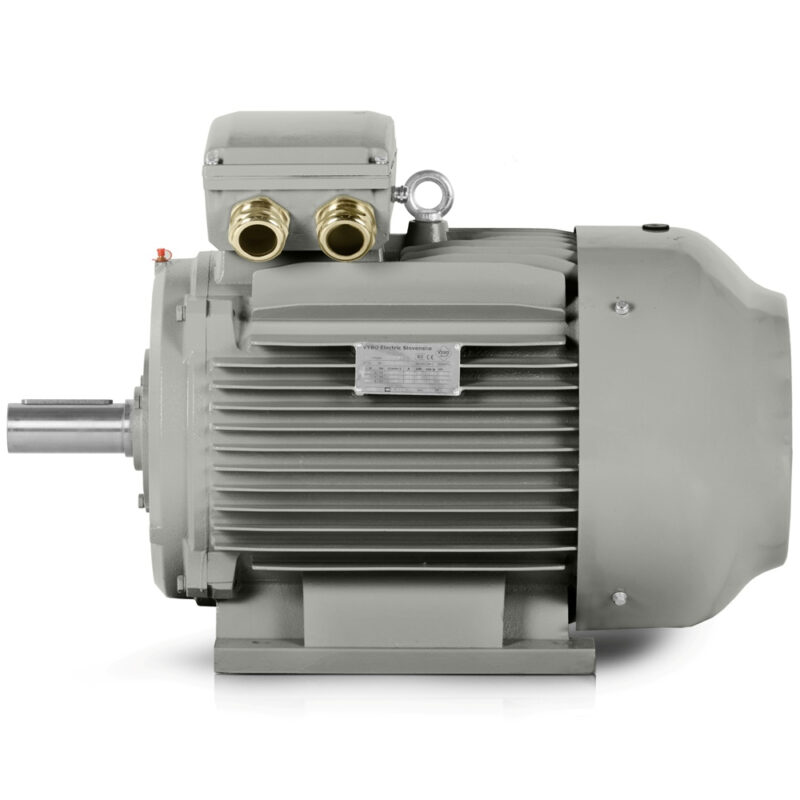

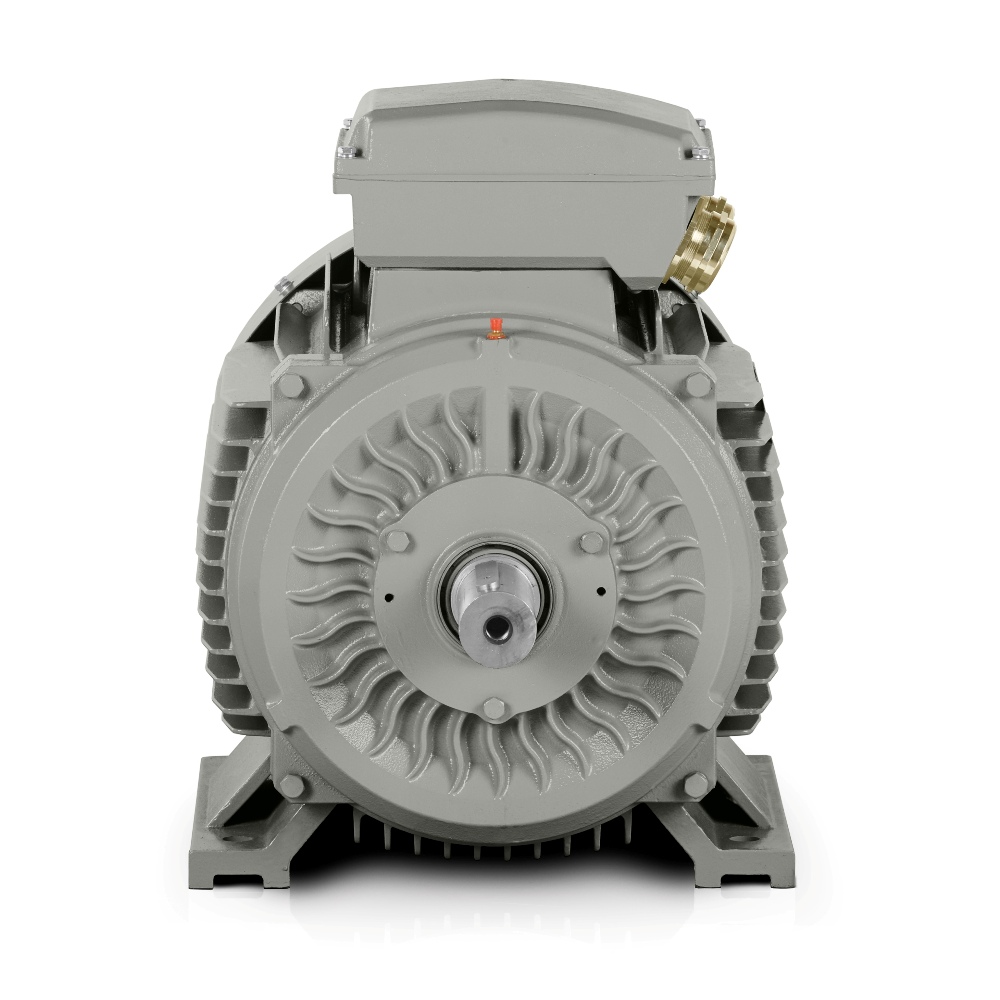

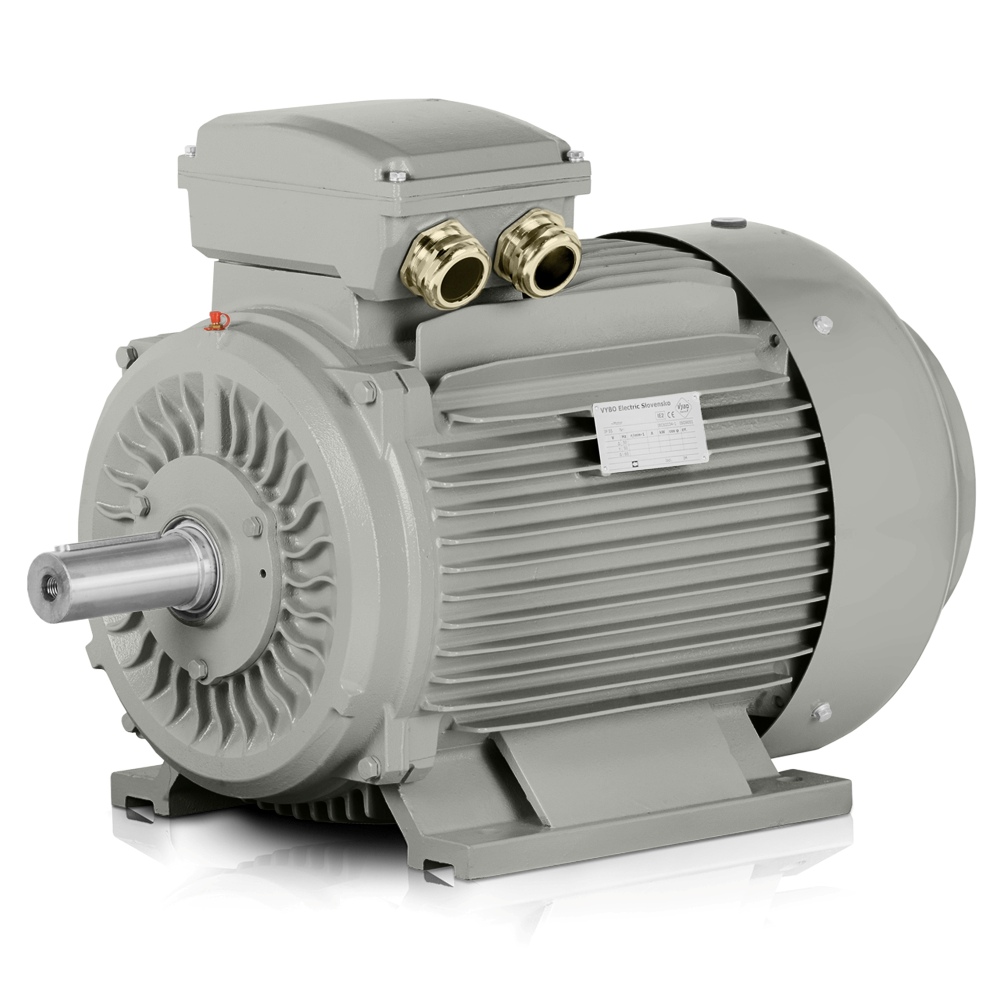

Robust gjutjärnsram för mekaniskt krävande applikationer
En robust gjutjärnsram ökar motståndskraften mot vibrationer, stötar och långvarig belastning av ramen. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter förbättrar monteringsstyrkan, vilket är en fördel i OEM-maskiner och mindre tekniska enheter med begränsat utrymme för ytterligare modifieringar.
I praktiken innebär detta förbättrad stabilitet i pumpar för kylkretsar, skruvtransportörer, omrörare för processtankar, utsugsfläktar, kompressorstationer, bandtransportörer, kedjetransportörer, rullbanor, doseringsstationer, blandningsenheter, extrudrar, granuleringslinjer, förpackningsmaskiner, automatiska skärmaskiner och mindre brikettpressar.
IE3-energieffektivitet vid kontinuerlig drift
Effektivitetsklass IE3 stödjer energieffektiv drift vid normal belastning, vilket syns i förbrukningen vid användning året runt. Som IE3-elmotor hjälper den till att hålla driftskostnaderna balanserade där motorn används i flerskiftsproduktion och det totala antalet drifttimmar är avgörande.
Verkningsgrad och effektfaktor för konstruktion av ställverk
En verkningsgrad på 93.3% och en effektfaktor på 0.84 är värden som kan användas exakt vid konstruktion av kraftmatning, kompensering och skydd för hela drivsystemet.
Buller, lager och installationsdetaljer
En ljudnivå på 76 dB(A) passar verksamheter där den akustiska belastningen på arbetsplatsen övervakas. DE-lager 6314-C3 och NDE-lager 6314-C3 stödjer tillförlitlig rotorlagring, med ett rotortröghetsmoment på 0.969 kg/m².
Kabelförskruvningar 2-M63X1.5 förenklar anslutning i industriella installationer, medan förpackningsmått på 1012*582*781 mm och en förpackad vikt på 397 kg underlättar mottagning, hantering och lagring. Mer än 15 års erfarenhet inom detta segment stödjer både val av ersättningsmotor och första installation i nya enheter.
Om du behöver ett drivsystem för en produktionslinje, maskin eller mindre teknisk enhet, beställ 3LC PRO i god tid så att installationen kan genomföras utan försening och utan ytterligare konstruktionsändringar.
400/690 V-matning för industriell anslutning
400/690 V-utförandet förenklar integration i befintliga elinstallationer och hjälper till att standardisera reservdelar inom anläggningen. Denna sexpoliga elmotor passar därför verksamheter som behöver repeterbar prestanda, servicetillgänglighet och minimala driftstopp.
