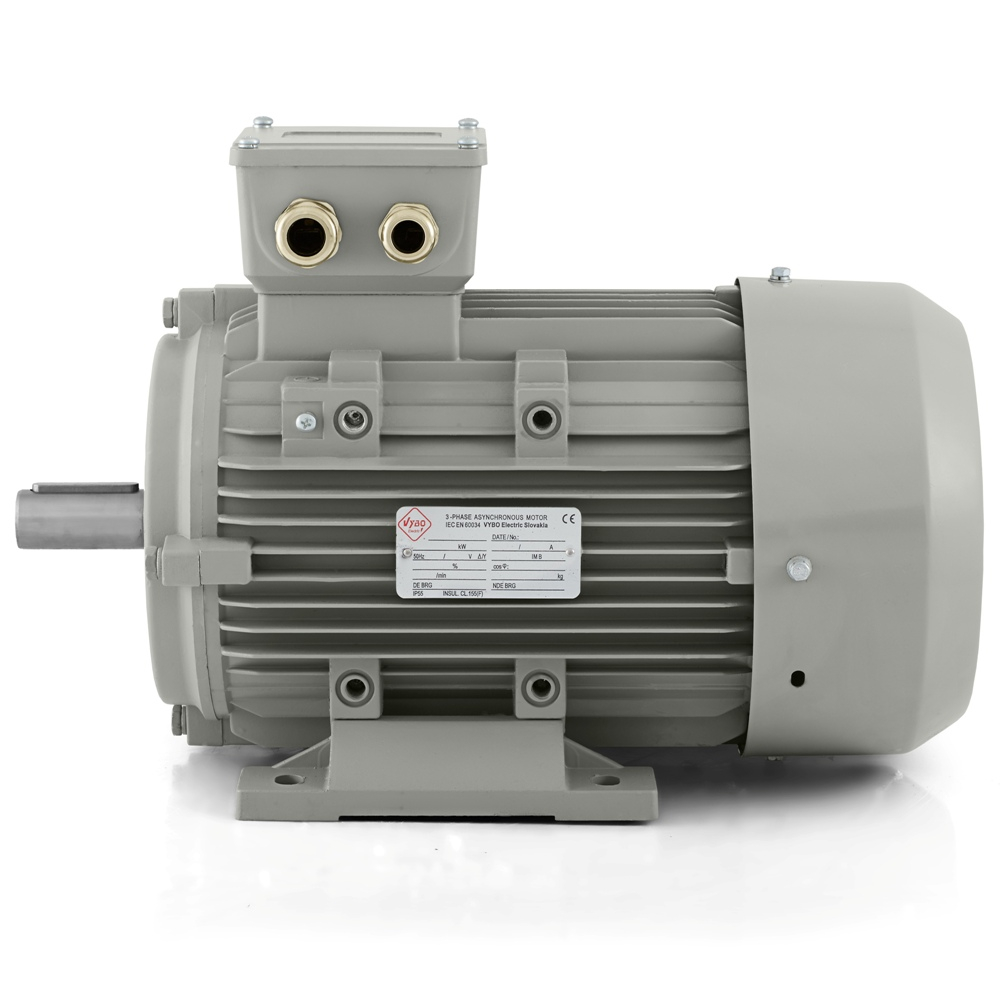

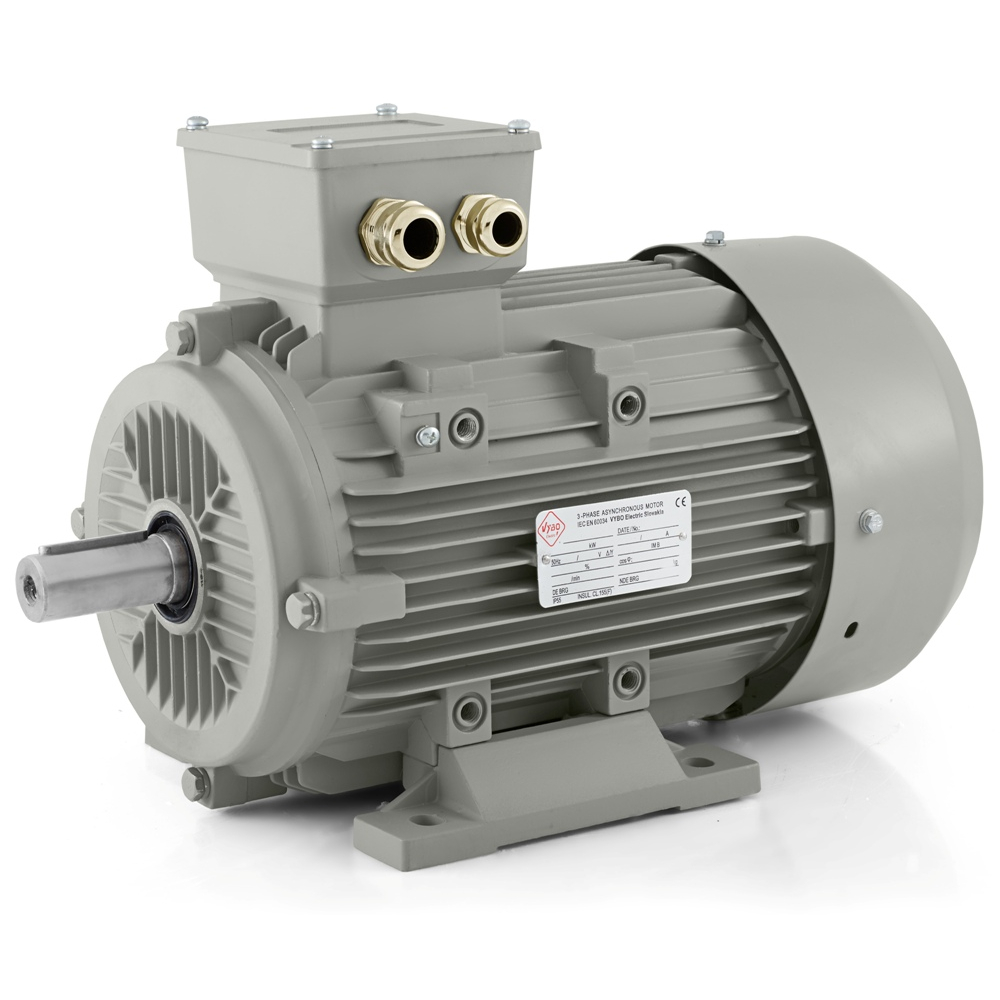

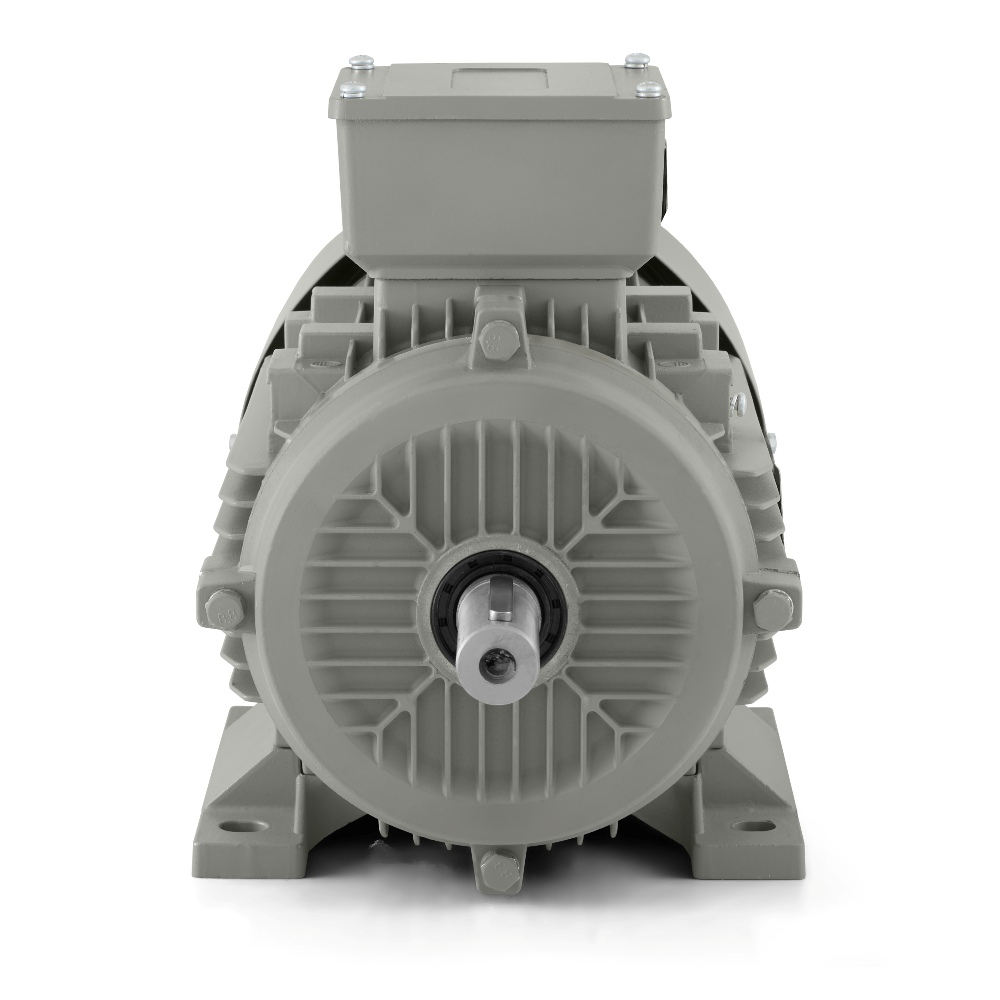

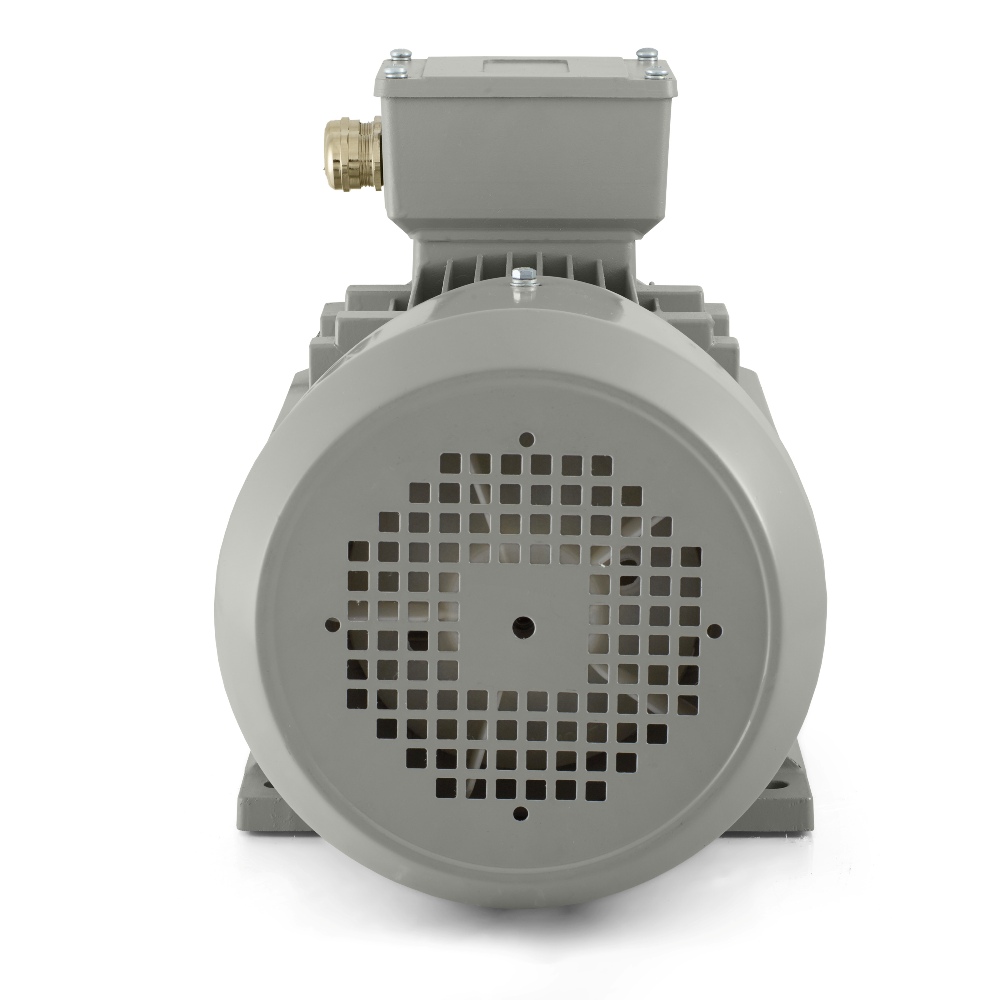

Elmotor 3 kW, 1420 varv/min, 400 V, 1AL-100L2-4

Drivning för tekniker som behöver stabil dragkraft under hela arbetsskiftet

Elmotor 1AL-100L2-4 i serien 1AL OPTIMAL är en trefas asynkronmotor konstruerad för verksamheter där drivningen förväntas ge regelbunden inkoppling, tillförlitlig drift och smidig integrering i en produktionsenhet. Den arbetar med en effekt på 3 kW, en märkspänning på 230/400 V, koppling Delta/Y och når vid en frekvens på 50 Hz ett märkt varvtal på 1420 varv/min. Den fyrpoliga konstruktionen ger motorn ett balanserat driftbeteende och gör den lämplig både för teknik med långa drifttider och för utrustning med upprepade starter under arbetscykeln.

Just på den här effektnivån utgör motorn ofta en viktig drivande del av hela linjen. Modellen 1AL-100L2-4 fungerar därför väl i transportsystem, förpacknings- och fyllningslinjer, blandningsenheter, fläktenheter, pumpmoduler, doseringsutrustning, sorteringsstationer, hanteringsteknik, stängningsmaskiner, matningsmekanismer, återvinningslinjer och automatiserade produktionsenheter. I dessa tillämpningar är det viktigt att drivningen kan arbeta länge utan variationer och samtidigt behålla kompakta mått som passar en ramstorlek på 100 mm, det vill säga en axelhöjd på 100 mm.

Där 3 kW märks i praktiken

Effekten 3 kW ger en tydlig reserv för maskiner som överför en regelbunden arbetsbelastning men ändå kräver en förhållandevis kompakt drivning. Märkströmmen är 11,1 A vid 230 V och 6,4 A vid 400 V, vilket är viktigt vid dimensionering av strömförsörjning och skydd samt vid integrering av motorn i själva tekniken. Märkvarvtalet 1420 varv/min passar utrustning där en jämn mekanisk kraftöverföring behövs utan ett onödigt abrupt driftbeteende. För transportörer, blandare, pumpar eller fläktmoduler har en sådan driftprofil ett tydligt praktiskt värde.

Motorn arbetar med en verkningsgrad på 82,6 % och en effektfaktor på 0,82. Även startbeteendet är viktigt. Förhållandet för startmoment är 2,3, förhållandet för maximalt moment 2,3 och förhållandet för startström 7. I drift hjälper detta i tekniker där utrustningen startas regelbundet, överför arbetsbelastning i återkommande partier eller måste hålla en bestämd uppstart utan onödiga stötar. Belastningstypen med parabolisk eller linjär belastningskarakteristik breddar användningen i mekanismer med varierande motstånd, vid medieflöden och vid materialförflyttning under linjens cykel.

Konstruktion förberedd för industriella miljöer

VYBO Electric bygger serien 1AL OPTIMAL som en lågspänningslösning i aluminiumram för såväl standarddrift som mer krävande användning. För modellen 1AL-100L2-4 är kapslingsklassen IP55 viktig, eftersom den hjälper till att skydda motorns inre delar mot damm och vattenstänk. Det är praktiskt i produktionshallar, teknikrum och även i utrustning där förpackningar, löst material, vätskor eller regelbunden rengöring av tekniken förekommer.

Ett stabilt termiskt tillstånd stöds av IC411-kylning. Motorn använder isolationsklass F och temperaturstegring B, vilket ger en lämplig grund för daglig industriell användning. Den kan arbeta vid en omgivningstemperatur på upp till +65 °C och är avsedd för höjder upp till 1000 m. Servicefaktor 1,0 och driftlägen S1, S2, S3, S4-S9 möjliggör både kontinuerlig och intermittent drift beroende på den aktuella utrustningens karaktär. Där en motor går utan avbrott och en annan kopplas in cykliskt är detta en viktig driftfördel.

Mekanisk säkerhet och jämn gång

På både DE- och NDE-sidan är 6206-2Z-lager monterade. Smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement, där jämn gång och en tillförlitlig mekanisk anslutning har stor betydelse. En ljudnivå på 64 dB(A) och vibration på 2,8 mm/s i klass A bidrar till ett balanserat mekaniskt beteende, vilket är särskilt viktigt i teknik med långa drifttider och på linjer där flera drivningar arbetar sida vid sida.

Motorn lämpar sig för DOL-start, styrning med frekvensomriktare och användning med mjukstartare. Det gör att uppstart och drift kan anpassas till utrustningens specifika krav. Rotationsriktningen kan vara åt båda hållen, vilket utökar användningsområdet i reverserande mekanismer, dubbelriktade matningssystem och tekniska enheter där arbetsriktningen ändras beroende på processfas. Det rotortröghetsmoment på 0,0067 kg·m² har också praktisk betydelse och bidrar till att bibehålla en definierad respons i tillämpningar med regelbunden start, stopp eller korta arbetssteg.

Klar för installation och daglig användning

För elanslutningen finns 2-M25X1.5-kabelförskruvningar. Den förpackade vikten på 25 kg och förpackningsmåtten 405 × 230 × 295 mm underlättar lagring, transport och servicehantering. Praktiska delar av plattformen 1AL OPTIMAL omfattar även en förstärkt kopplingsbox, förbättrad tätning av IP55-kopplingsboxens lock, ett fläktskydd av stål och kompatibla fötter. Vid installation kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas, vilket förenklar integreringen i olika typer av konstruktioner. Elmotor 1AL-100L2-4 är därmed en tillförlitlig industriell drivning för verksamheter som behöver 3 kW effekt, en ramstorlek på 100 mm och en stabil teknisk grund för långvarigt dagligt arbete.
