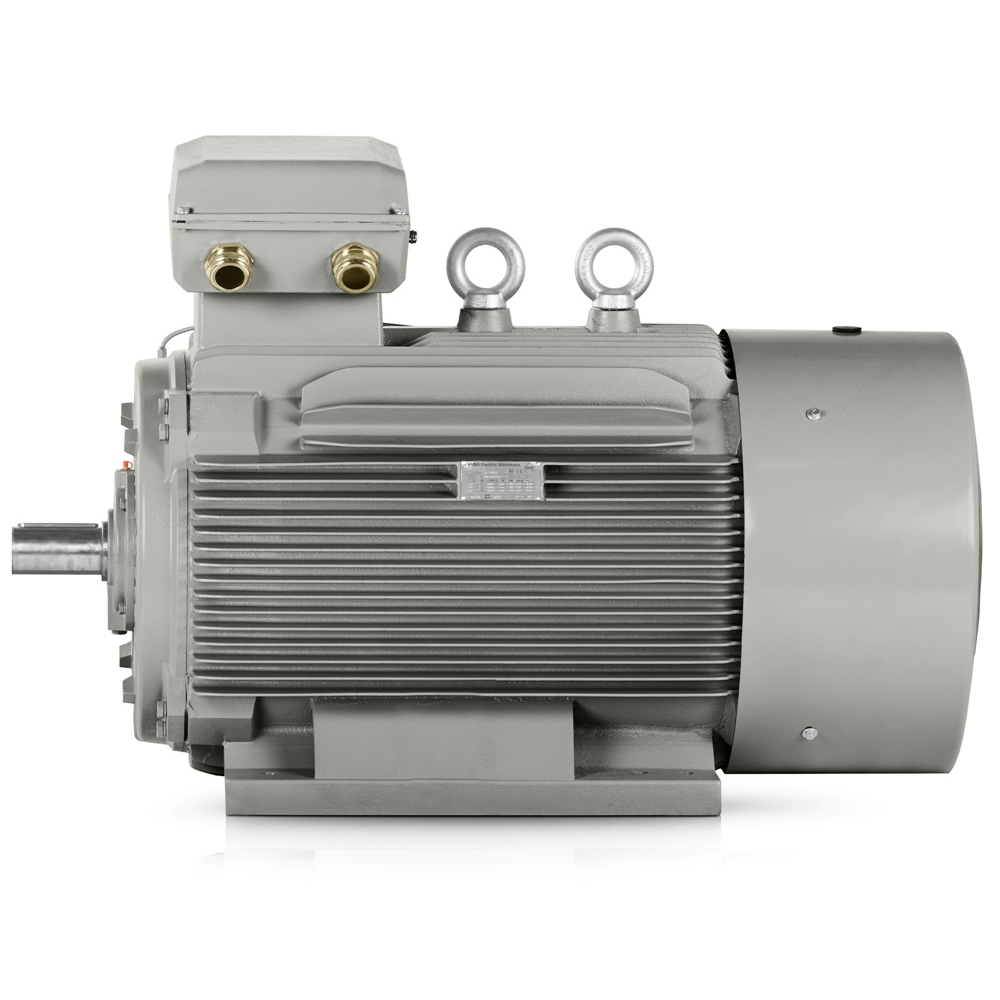

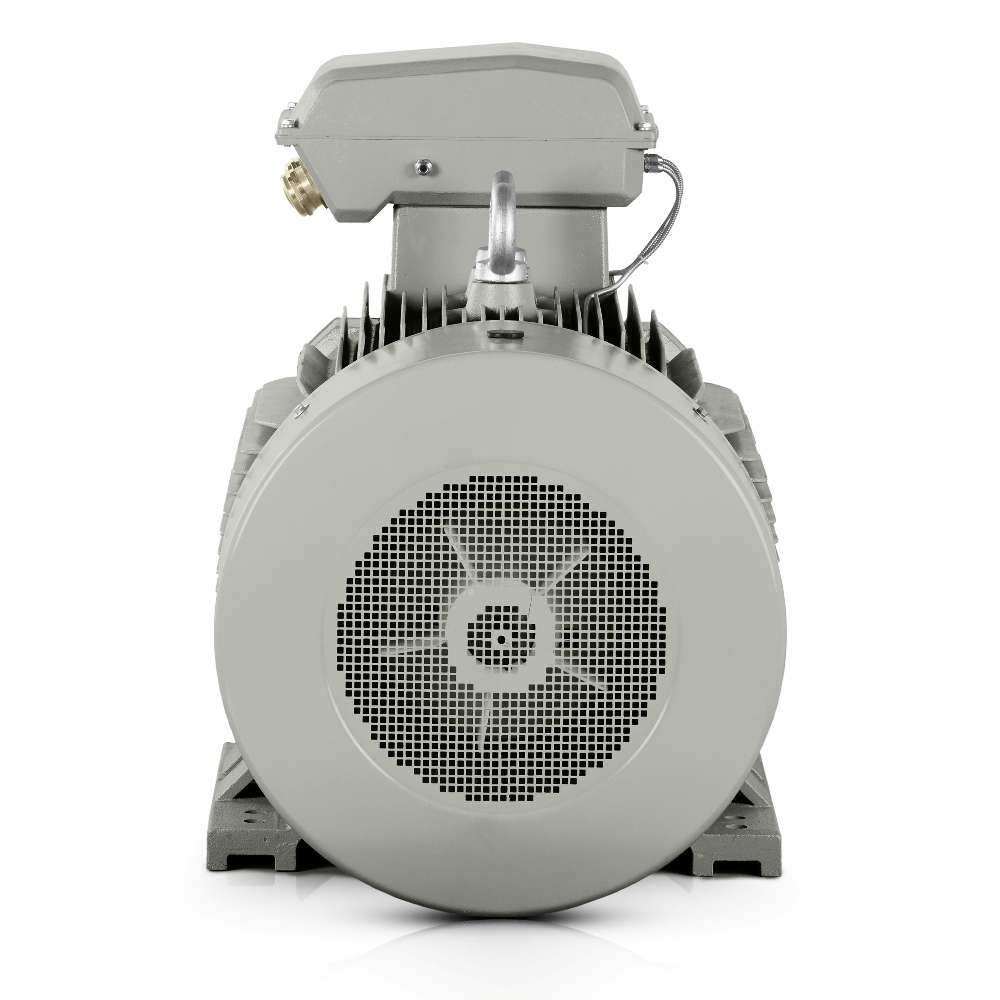

Trefas elmotor: 3LC-355LX1B-2, 400 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355LX1B-2 |
| Märkeffekt (kW) | 400 |
| Ramstorlek (mm) | 355 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2985 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 655 |
| Märkström 690 V (A) | 380 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,92 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,4 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 7 |
| Rotorns tröghetsmoment (kg·m²) | – |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | – |
| Förpackningsvikt (kg) | 2000 |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
I tung tillverkning, transportörlinjer och huvuddrifter för tekniska enheter påverkar rätt elmotor på 3000 varv/min stabilitet och kostnader varje dag. 3LC-355LX1B-2 levererar 400 kW och bidrar till att bevara både besparingar och lösningens värde där stillestånd och onödig överbelastning inte är acceptabelt.
IE3-verkningsgradsklassen är särskilt fördelaktig vid kontinuerlig drift där energiförbrukningen påverkar budgeten under varje skift. Industriell automation kräver en drivning som kan accelerera snabbt, hålla stabilt varvtal och ge långa serviceintervall utan onödiga ingrepp.
Elmotor 3000 varv/min för krävande produktionslinjer
Ett märkvarvtal på 2985 varv/min möjliggör jämn drift i tillämpningar där exakt respons på belastning och jämn uteffekt under hela skiftet är viktiga. En 400 V-elmotor som är ansluten vid △ 400V har en märkström på 655 A, medan den vid Y 690V arbetar med 380 A, vilket förenklar utformningen av kraftdistributionen och dimensioneringen av startkomponenter.
En robust gjutjärnsram ökar motståndskraften mot vibrationer, damm och termisk belastning. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att bibehålla exakt uppriktning under förhållanden där även små rörelser kan påverka drivningens livslängd.
- Huvuddrivning för en ballastkross i en stenbearbetningslinje.
- Extruderdrivning i en produktionslinje för plastprofiler.
- Drivenhet för huvudfläkt i en cementfabrik.
- Motor för kylkretspump i ett stålverk.
- Blandardrivning i en kemisk anläggning med hög kapacitet.
- Huvuddrivning för bandtransportör i ett logistik- och förpackningscenter.
Beprövad grund för OEM-projekt och modernisering
För OEM-tillverkare av stora tekniska enheter är det viktigt att elmotorn kan integreras i konstruktionen utan onödiga kompromisser vid drivgränssnittet. DE-lager 6319-C3 och NDE-lager 6319-C3 stöder långsiktig stabilitet under radiell och axiell belastning, vilket är användbart i robusta tillämpningar med varierande laster.
En ljudnivå på 95 dB(A) motsvarar effektklassen för stora industriella enheter, medan en förpackningsvikt på 2000 kg speglar en konstruktion förberedd för seriös drift. Den beprövade tillverkaren och distributören VYBO Electric ger också trygghet kring ursprung och kontinuitet vid planering av reservdelar och större leveranser.
400/690 V för integration i befintliga kraftsystem
En 400/690 V-matning förenklar användning i verksamheter där motorn måste anpassas till befintlig elektrisk infrastruktur. Ett startmomentförhållande på 1.4, ett maximalt momentförhållande på 2 och ett startströmförhållande på 7 hjälper konstruktörer att uppskatta startbeteendet och välja lämpliga skydds- och startmetoder.
För långvarig drift är en effektfaktor på 0.92 också viktig eftersom den stöder en förnuftig användning av elektrisk energi i systemet. Detta värde är särskilt praktiskt där nätbelastning och disciplinerad drift av hela linjen övervakas.
En lösning för verksamheter som behöver prestanda utan stillestånd
3LC-355LX1B-2 passar projekt där pålitlig start, stabilt arbete under last och långsiktig tillgänglighet förväntas av drivningen. För operatörer av stora fabriker är det viktigt att motorn håller linjens rytm utan att kräva oproportionerligt mycket underhållsuppmärksamhet.
I kombination med en verkningsgrad på 95.8% är denna elmotor på 3000 varv/min en lösning som stöder tillförlitlig produktion, effektiv drift och bättre kontroll över tekniken i krävande industrimiljöer.
