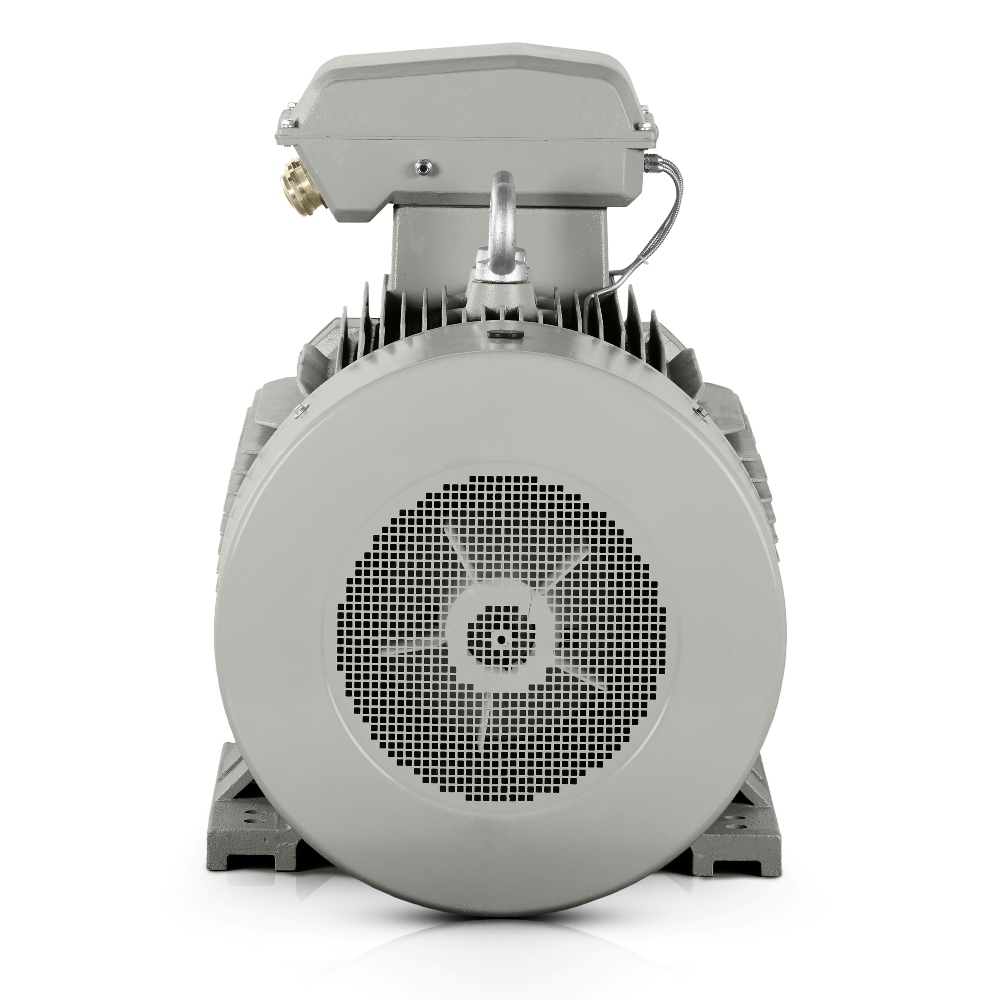

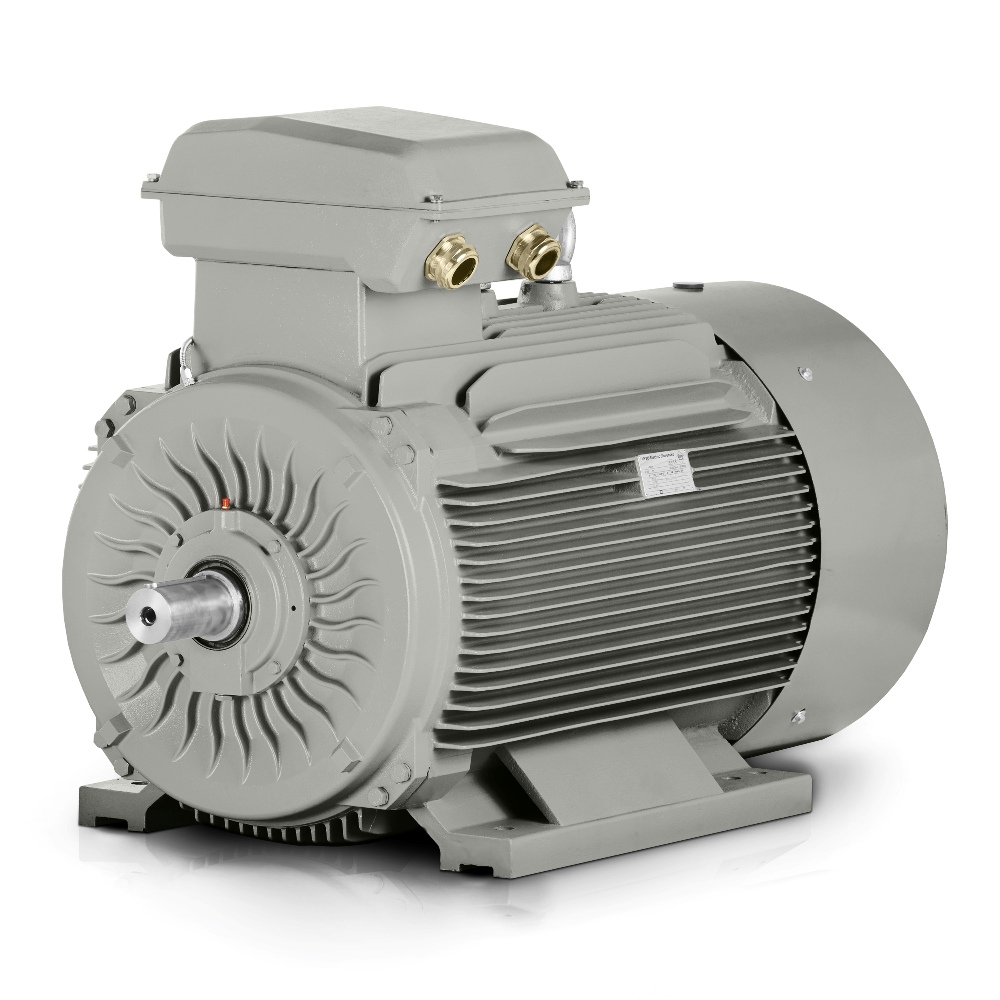

Trefas elmotor: 3LC-355LX1B-4, 400 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355LX1B-4 |
| Märkeffekt (kW) | 400 |
| Ramstorlek (mm) | 355 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 661 |
| Märkström 690 V (A) | 383 |
| Verkningsgrad vid 100 % belastning (%) | 96 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,91 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,4 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 7 |
| Rotorns tröghetsmoment (kg·m²) | – |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | – |
| Förpackningsvikt (kg) | 2000 |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
1500 varv/min elmotor för kontinuerlig drift av produktionsteknik
I stora produktionslinjer, pumpteknik och tunga tekniska enheter avgör drivsystemets stabilitet om driften förblir jämn eller drabbas av onödiga stopp. 3LC-355LX1B-4 ger besparingar genom en genomtänkt konstruktion och värde för operatörer som behöver en motor med kapacitetsreserv för långa driftcykler. Denna 1500 varv/min elmotor är konstruerad för tillämpningar där effektivitet, servicetillgänglighet och långsiktig hållbarhet i industriella automationsmiljöer följs.
Med en effekt på 400 kW och 400/690 V-matning fungerar motorn väl i enheter som kräver tillförlitlig start och stabil drift under jämn belastning. En märkström på 661 A vid △ 400V och 383 A vid Y 690V ger konstruktörer en tydlig grund för dimensionering av strömförsörjning och skydd. Industriella system drar också nytta av det nominella varvtalet 1485 varv/min, som stöder jämn kraftöverföring utan onödiga variationer.
IE3-effektivitetsklass i en 400 V elmotor sparar driftskostnader
IE3-effektivitetsklassen stöder lägre förluster under långvarig belastning, vilket är särskilt märkbart i stora fabrikers energibalans. Den mycket höga verkningsgraden syns tydligast där motorn går i stabilt tillstånd större delen av tiden och förbrukningen följs över hela produktionsenheter. En verkningsgrad på 96% och en effektfaktor på 0,91 ger en grund för rimlig dimensionering av drivningen även i krävande tekniska noder.
För integratörer och OEM-tillverkare är det också viktigt att en 400 V elmotor i denna konstruktion hjälper till att hålla utformningen av ställverk och kabelvägar tydlig. Ett startströmsförhållande LRA/RLA på 7 tillsammans med ett startmomentförhållande på 1,4 stöder användning i tillämpningar där drivningen snabbt måste övergå från start till stabil drift.
Robust gjutjärnsram för vibrationer, belastning och långa serviceintervall
En robust gjutjärnsram är fördelaktig där drivningen utsätts för vibrationer, stötbelastningar eller högre krav på monteringsstyvhet. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att behålla enhetens styvhet även under långvarig mekanisk belastning. För verksamheter med strikta underhållsscheman innebär detta färre oplanerade ingrepp och bättre kontroll över utrustningens livscykel.
DE-lager 6322-C3 och NDE-lager 6322-C3 är valda för att stödja tillförlitlig rotorlagring även under belastningar som är typiska för stora tekniska enheter. En ljudnivå på 95 dB(A) är en parameter som måste beaktas särskilt i maskinrum där motorn ingår i ett slutet tekniskt område.
3LC PRO-konstruktion för OEM-lösningar och stora fabriker
3LC PRO-serien lämpar sig för utrustningstillverkare och operatörer som behöver en motor utan kompromisser vid integrering i pumpar, kompressorer, transportörer eller kvarnar. Kabelförskruvningar 2-M63X1.5 förenklar kabeldragningen i robusta enheter och möjliggör samtidigt en professionell anslutning. En förpackad vikt på 2000 kg återspeglar en konstruktion för tung industriell användning och säker hantering vid installation.
Specifika tillämpningar i tung industridrift
Modellen 3LC-355LX1B-4 används i följande tillämpningar:
- Huvudpump för processvatten i ett stålverk.
- Luftbehandlingsfläkt i en stor torkanläggning.
- Drivenhet i en cementproduktionslinje.
- Kompressor för central distribution av tryckluft.
- Ballastkross i en gruvanläggning.
- Omrörare i en kemisk reaktor.
- Bulkmaterialtransportör i silodrift.
- Valslinje i en metallurgisk anläggning.
- Industrifläkt för dammfiltrering.
- Extruder inom plastbearbetning.
- Kvarn för malning av råvaror i livsmedelsproduktion.
- Vinsch för tung lyftutrustning.
- Processpump i ett pappersbruk.
Beprövad tillverkare och distributör VYBO Electric för tillförlitliga inköp
Vid industrileveranser spelar även komponenternas ursprung roll, därför är det viktigt att detta är en lösning från den beprövade tillverkaren och distributören VYBO Electric. Inköpsavdelningar och tekniska team kan lita på verkliga parametrar, servicekontinuitet och användning i industridrift där inget mindre än stabil prestanda under hela skiftet förväntas.
Kontakta oss om du behöver en motor till en ny linje, en ersättare i befintlig teknik eller en robust grund för ett OEM-projekt.
