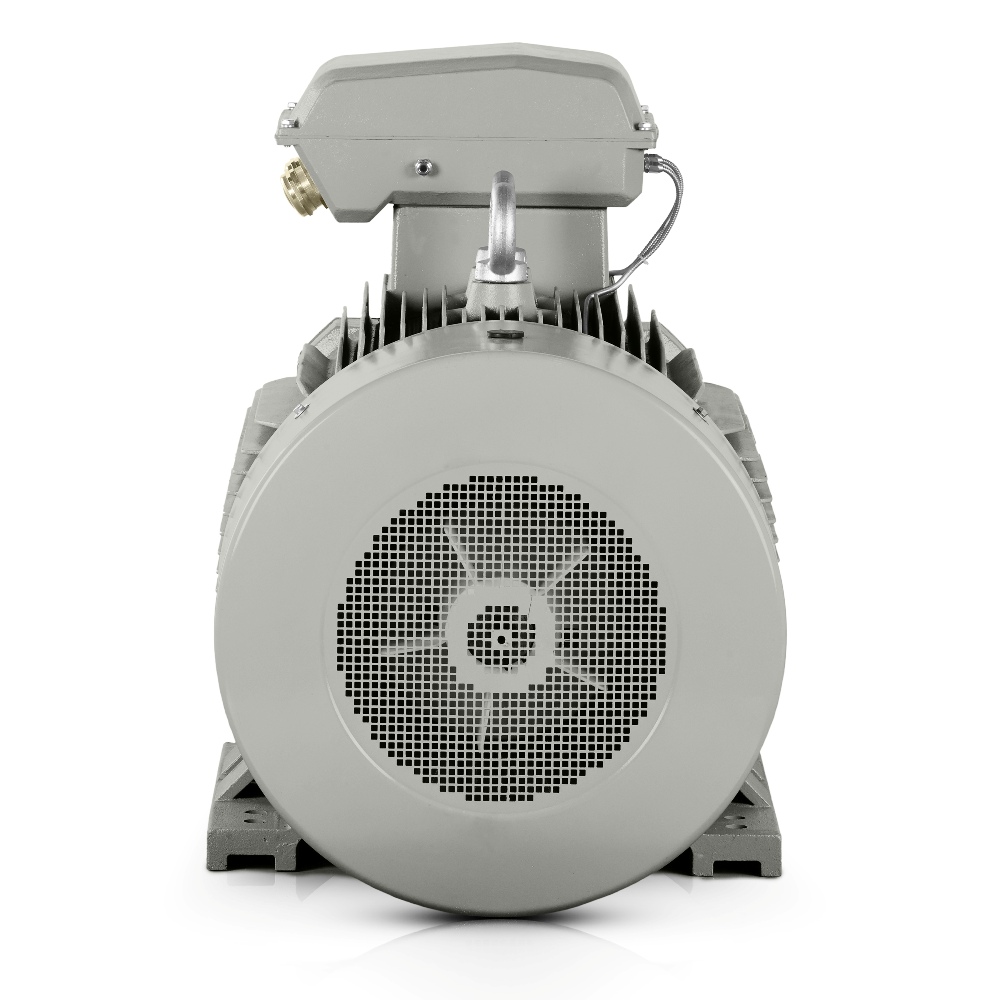

Trefas elmotor: 3LC-355LX2B-6, 400 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355LX2B-6 |
| Märkeffekt (kW) | 400 |
| Ramstorlek (mm) | 355 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 677 |
| Märkström 690 V (A) | 392 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,3 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 6,5 |
| Rotorns tröghetsmoment (kg·m²) | – |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | – |
| Förpackningsvikt (kg) | 2300 |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
En effekt på 400 kW, ett nominellt varvtal på 990 varv/min och en 400/690 V-matning utgör grunden för en lösning som i praktiken levererar effektiviteten och värdet hos modell 3LC-355LX2B-6. Denna 6-poliga elmotor är konstruerad för verksamheter där man inte bara följer levererad effekt utan även gångstabilitet, energibalans och långsiktig tillgång till reservdelar i hårt belastade drivsystem. I segmentet stora fabriker och OEM-enheter är den lämplig där en asynkron elmotor måste arbeta stabilt utan onödiga driftstopp.
6-polig elmotor för stabil drift av stora tekniska system
Operatörer av produktionshallar och integratörer av tekniska system behöver en motor som klarar långa arbetscykler samtidigt som den behåller förutsägbart beteende vid start och lastförändringar. IE3-effektivitetsklassen hjälper till att minska energibehovet vid normal drift och stödjer mer ekonomisk drift av hela drivsystemet. I praktiken är detta värdefullt i applikationer där varje kilowattimme följs och drivtekniken påverkar linjens totala kostnad.
3LC PRO-modellen fungerar bra överallt där strikt driftdisciplin, servicetillgänglighet och robust konstruktion för kontinuerlig drift är viktiga. Som IE3-elmotor erbjuder den en rimlig balans mellan effektivitet, driftreserv och integrationsutrymme i befintliga drivenheter.
Robust gjutjärnsram för långa cykler och minskat underhåll
Den robusta gjutjärnsramen ökar motorns styvhet vid installation och under långa driftintervall. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att bibehålla exakt rotorpositionering och minska risken för oönskade vibrationer i tyngre enheter. Denna lösning passar linjer där konsekvent montagegeometri och motståndskraft mot mekanisk belastning är viktiga.
I denna asynkrona elmotor spelar konstruktionen också en avgörande roll vid anslutning till växellådor, pumpar eller kompressorsystem. Mer än 15 års erfarenhet av industriella drivsystem återspeglas i fokus på funktionalitet, serviceingrepp och lämplighet för upprepade starter i krävande verksamheter.
Start- och elektriskt beteende under belastning
Ett startmomentförhållande på 1.3 och ett startströmsförhållande på 6.5 är viktiga vid konstruktion av drivsystem som startar under belastning eller mot processmotstånd. Märkström på 677 A vid △ 400V och 392 A vid Y 690V gör att anslutningen kan väljas enligt det specifika systemet och elskåpets infrastruktur. En effektfaktor på 0.89 stödjer bättre utnyttjande av den tillförda elektriska energin under den normala arbetscykeln.
Ett maximalt momentförhållande på 2 ger reservkapacitet under övergångstillstånd och kortvariga ökningar av motståndet i det mekaniska systemet. En verkningsgrad på 95.8% hjälper till att hålla effektförlusterna på en nivå som är gynnsam för kontinuerlig drift av stora produktionstekniker.
Där 400 kW effekt används mest effektivt
Denna motor är lämplig i situationer där både hög mekanisk energi och stabil drift krävs. Specifika applikationer inkluderar:
- Huvudtransportlinjer i stålverk.
- Processpumpar för kemiska verksamheter.
- Kompressorstationer på industrianläggningar.
- Kvarnar för bearbetning av mineraliska råvaror.
- Krosslinjer inom stenindustrin.
- Fläktenheter för torktunnlar.
- Extrudrar för tillverkning av halvfabrikat i plast.
- Filterpressdrivningar i slambehandlingsanläggningar.
- Roterande blandare i cementproduktionsteknik.
- Pumpenheter för kylkretsar.
- Skruvtransportörer för bulkmaterial.
- Upprullningsmaskiner inom pappersindustrin.
Lager och anslutning förberedda för industriell användning
DE-lager 6322-C3 och NDE-lager 6322-C3 är valda som en tillförlitlig lagerkombination för högre belastningar och längre drifttid. Kabelgenomföringarna 2-M63X1.5 förenklar anpassningen av matningen vid installation i elskåp och maskinenheter. En ljudnivå på 95 dB(A) måste beaktas vid utformning av arbetsplatsen och planering av akustiska åtgärder i hallen.
Utrymme för serviceplanering i varje linje
En förpackningsvikt på 2300 kg är ett praktiskt värde för logistik, lyft och förberedelse för installation i det tekniska systemet. En motor av denna storlek kräver att hanteringen planeras före leverans, vilket är ett standardsteg i industriprojekt med stora enheter. Tack vare den robusta konstruktionen integreras den bättre i projekt som fokuserar på långvarig drift utan frekventa ingrepp.
Om du behöver en lösning för krävande drivteknik med fokus på effektivitet, mekanisk hållbarhet och lång drifttid, beställ modell 3LC-355LX2B-6 utan dröjsmål. Lagertillgängligheten är avsedd för projekt där tidplanering och exakt installationsplanering är avgörande.
