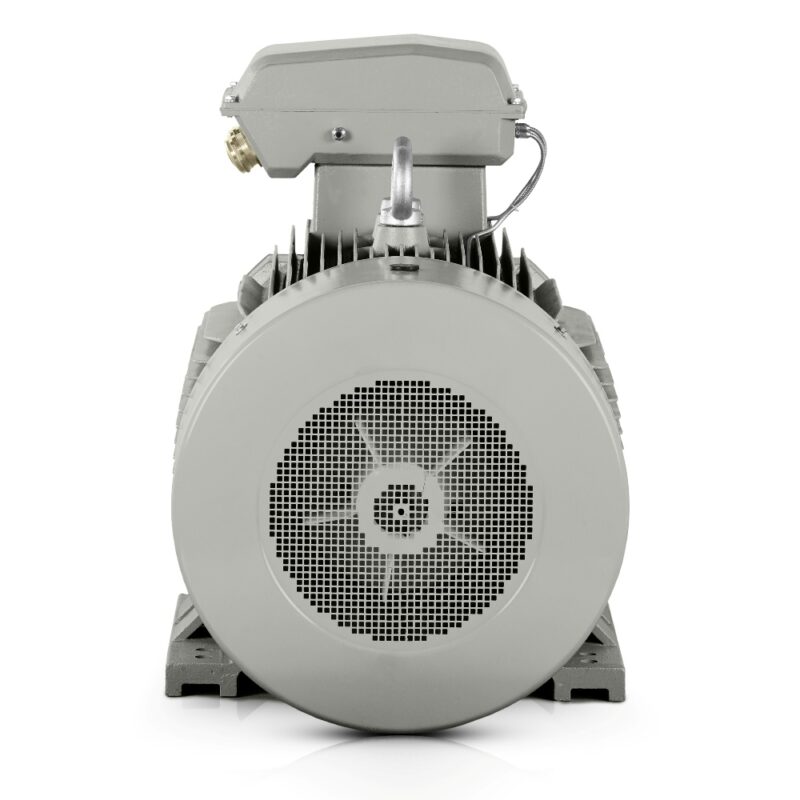

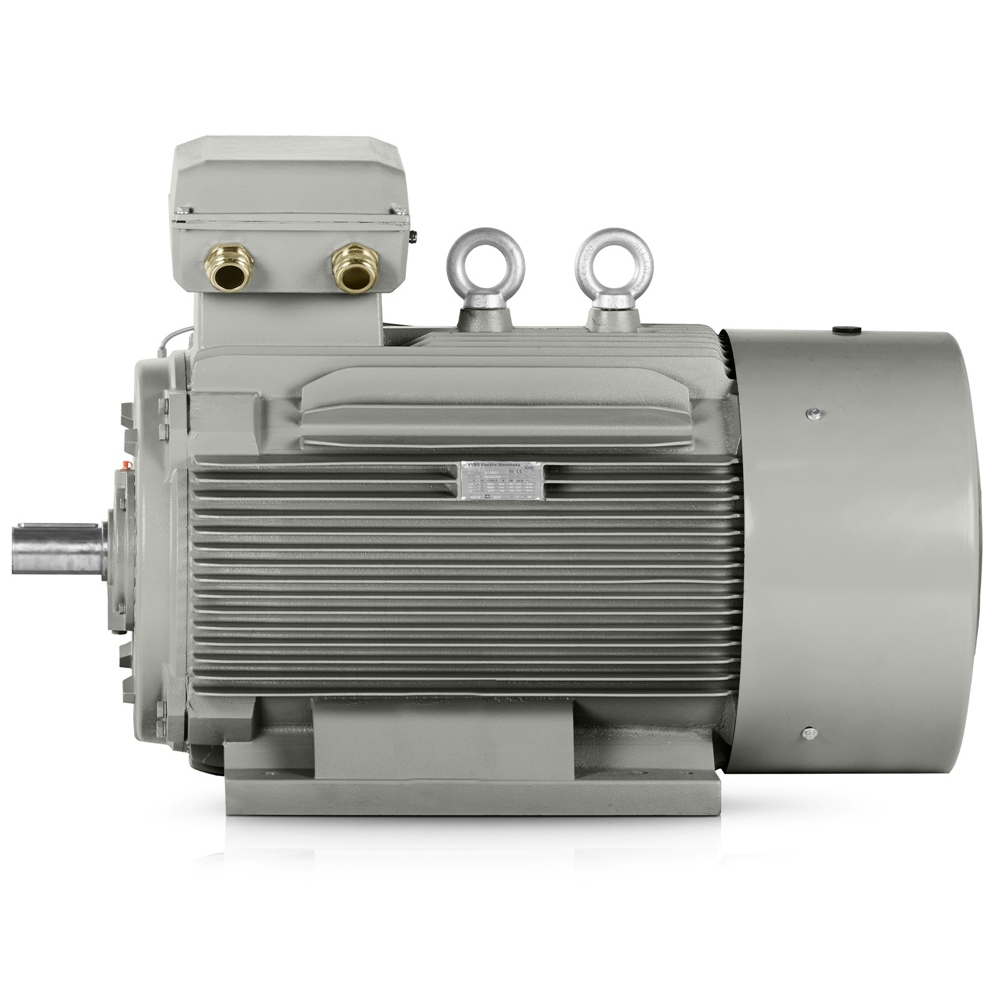

Trefas elmotor: 3LC-355LX2A-4, 450 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-355LX2A-4 |
| Märkeffekt (kW) | 450 |
| Ramstorlek (mm) | 355 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 744 |
| Märkström 690 V (A) | 431 |
| Verkningsgrad vid 100 % belastning (%) | 96 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,91 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,4 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 7 |
| Rotorns tröghetsmoment (kg·m²) | – |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | – |
| Förpackningsvikt (kg) | 2100 |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Den 1500 varv/min elmotor som ingår i klassen 3LC PRO ger en idealisk balans mellan inköpspris och energibesparing i krävande driftcykler. Modellen 3LC-355LX2A-4 är konstruerad för fabriker och OEM-enheter där stabilt vridmoment, jämnt varvtal och långsiktigt disciplinerat arbete utan onödiga stopp är avgörande.
Den robusta gjutjärnsramen hjälper till att behålla maskinens geometri även vid vibrationer, stötbelastningar och långa skift. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter stöder styv montering i tekniska enheter där en elmotor förväntas behålla exakt positionering, låg överföring av resonans och tillförlitlig kontinuerlig drift.
1500 varv/min elmotor för stabil drift av stora produktionslinjer
En märkeffekt på 450 kW och ett varvtal på 1485 varv/min ger denna asynkrona elmotor de egenskaper som krävs för krävande tillämpningar med högre lasttröghet. I praktiken används den i drivningar för briketteringspressar, kalanderlinjer, stora pumpenheter, frånluftsfläktar, blandningsstationer, kompressorenheter, granulatorer, transportbanor, separatorer, krossar, valsverk och processpumpar med höga krav på kontinuitet.
- En storlek på 355 mm förenklar fundamentkonstruktion och anslutning till befintliga drivgrupper.
- En märkström på 744 A vid △ 400V stöder exakt dimensionering av ställverk och skydd.
- En märkström på 431 A vid Y 690V förenklar användning i system med högre spänningsnivå.
- Ett startströmsförhållande på 7 hjälper vid konstruktion av starter i nät med högre belastning.
- Ett startmomentförhållande på 1,4 och ett maximalt momentförhållande på 2 ger reserv vid start av tunga enheter.
Robust gjutjärnsram för industrimiljöer med vibrationer och stötbelastningar
En robust gjutjärnsram är särskilt fördelaktig där drivningen monteras på stålramar, plattformar eller i mer kompakta tekniska kapslingar. Gjutjärnsramen motstår lokala spänningar bättre och hjälper till att behålla långsiktig uppriktning med växellåda, koppling eller driven maskin. Detta är viktigt i verksamheter där felinriktning snabbt ökar lagerslitaget och förkortar serviceintervallen.
DE-lager 6322-C3 och NDE-lager 6322-C3 stöder tillförlitlig rotordrift under högre termiska och mekaniska krav. För en tillverkare med många års erfarenhet av trefas elmotorer är detta en lösning som uppfyller de långsiktiga kraven inom tung industri och hos integratörer av stora tekniska enheter.
IE3-effektivitetsklass för lägre förbrukning vid kontinuerlig drift
IE3-effektivitetsklassen hjälper till att minska förluster vid normal belastning och under långa dagliga driftperioder. I fabriker där motorn går tusentals timmar per år syns skillnaden i förbrukning betydligt tidigare i driftsbudgeten än i mindre tillämpningar. En verkningsgrad på 96% och en effektfaktor på 0,91 stöder ekonomisk drift under stabil belastning.
För OEM-tillverkare ger denna elmotor också en tydligare grund för anbudsdokumentation och interna livscykelberäkningar. En ljudnivå på 95 dB(A) bör beaktas redan vid utformningen av maskinrummet, särskilt i enheter med flera drivningar eller slutna tekniska områden.
Kabelanslutning förberedd för industriella kraftsystem
För kraftdragning finns kabelförskruvningar 2-M63X1.5, som förenklar utformningen av kabelinföringar enligt kundens specifika ledningsdragning och installationspraxis. En förpackad vikt på 2100 kg kräver planerad hantering och understryker samtidigt den robusta karaktären hos en enhet avsedd för tung teknisk användning.
Vid val av motor för nya linjer eller ersättning av befintliga drivningar lämpar sig denna 1500 varv/min elmotor där lång livslängd, stabil drift och rimliga energikostnader prioriteras. Utnyttja erbjudandet och lägg till en drivning i ditt projekt som stöder tillförlitlig drift även under höga processbelastningar.
