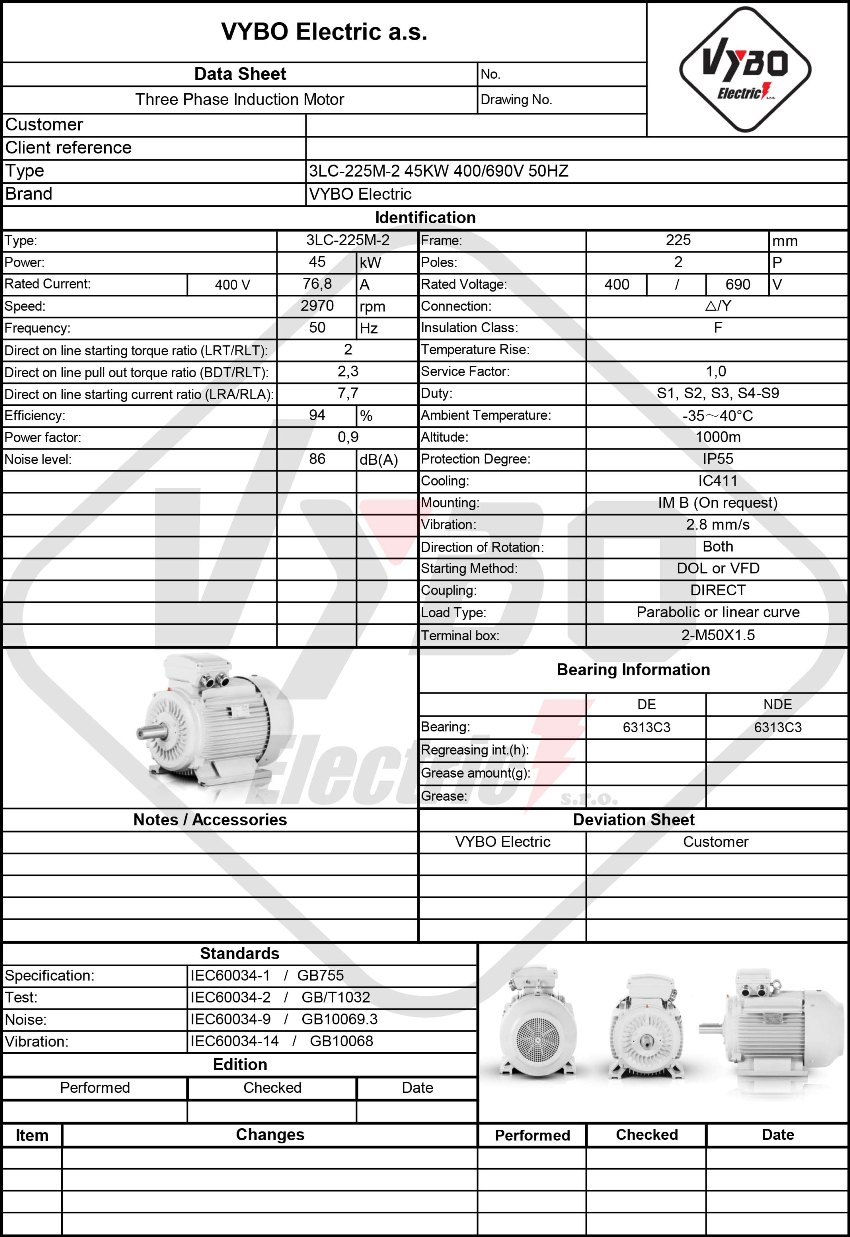

Trefas elmotor: 3LC-225M-2, 45 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-225M-2 |
| Märkeffekt (kW) | 45 |
| Ramstorlek (mm) | 225 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2970 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 76,8 |
| Märkström 690 V (A) | 44,52 |
| Verkningsgrad vid 100 % belastning (%) | 94 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,7 |
| Rotorns tröghetsmoment (kg·m²) | 0,3335 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1012*542*596 |
| Förpackningsvikt (kg) | 342 |
| Lager och smörjning | |
| DE/NDE-lager | 6313-C3/6313-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Ett märkvarvtal på 2970 varv/min och en effekt på 45 kW gör 3LC-225M-2 till en lösning för drivsystem som kräver stabilt vridmoment och effektivitet i kontinuerlig drift. Denna 2-poliga elmotor ger särskilt värde där långa arbetscykler, exakt acceleration och låg nivå av oplanerade stopp förväntas.
2-polig elmotor för exakt start och stabil belastning
Märkström på 76.8 A vid △ 400 V och 44.52 A vid Y 690 V möjliggör lämplig användning i standardiserade industriella kraftsystem. Ett startmomentförhållande på 2 och ett kippmomentförhållande på 2.3 hjälper vid start av utrustning med högre axelbelastning. Startströmsförhållandet på 7.7 är viktigt vid dimensionering av startsystem där både skyddsdimensionering och matningsgren måste beaktas.

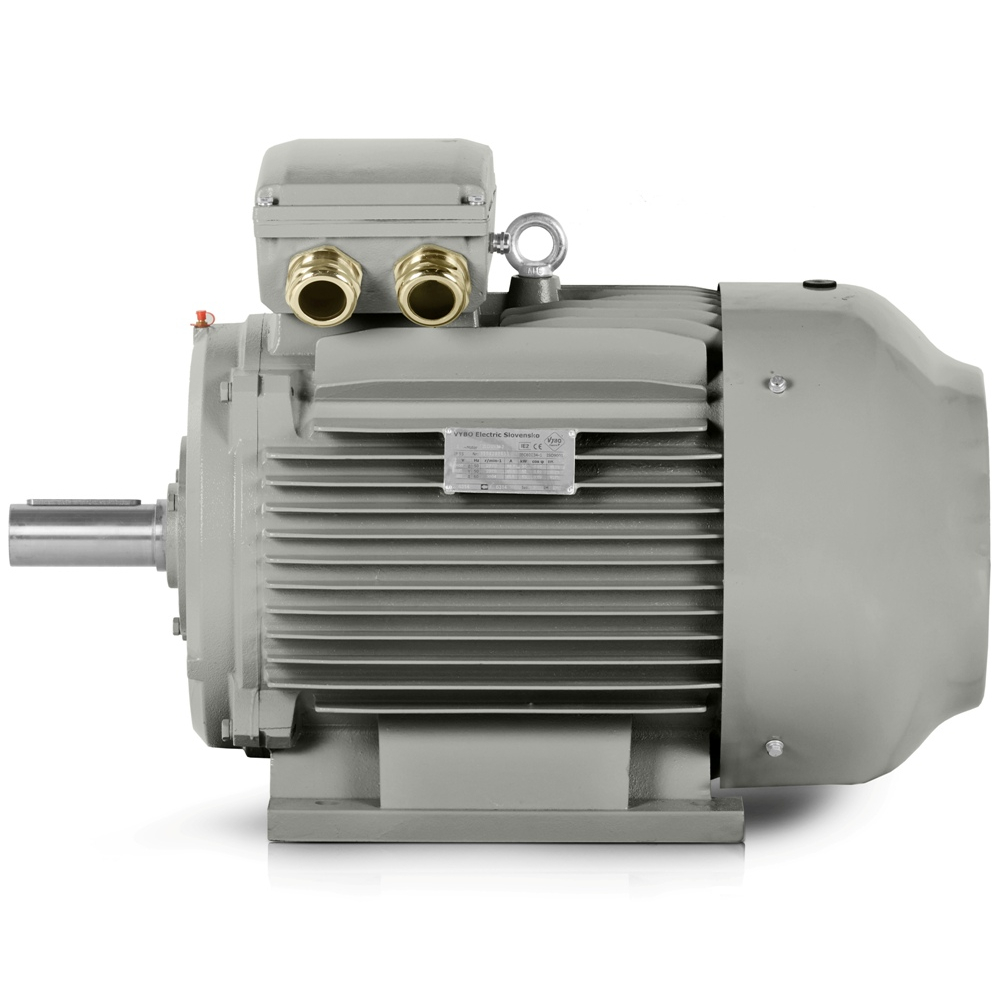

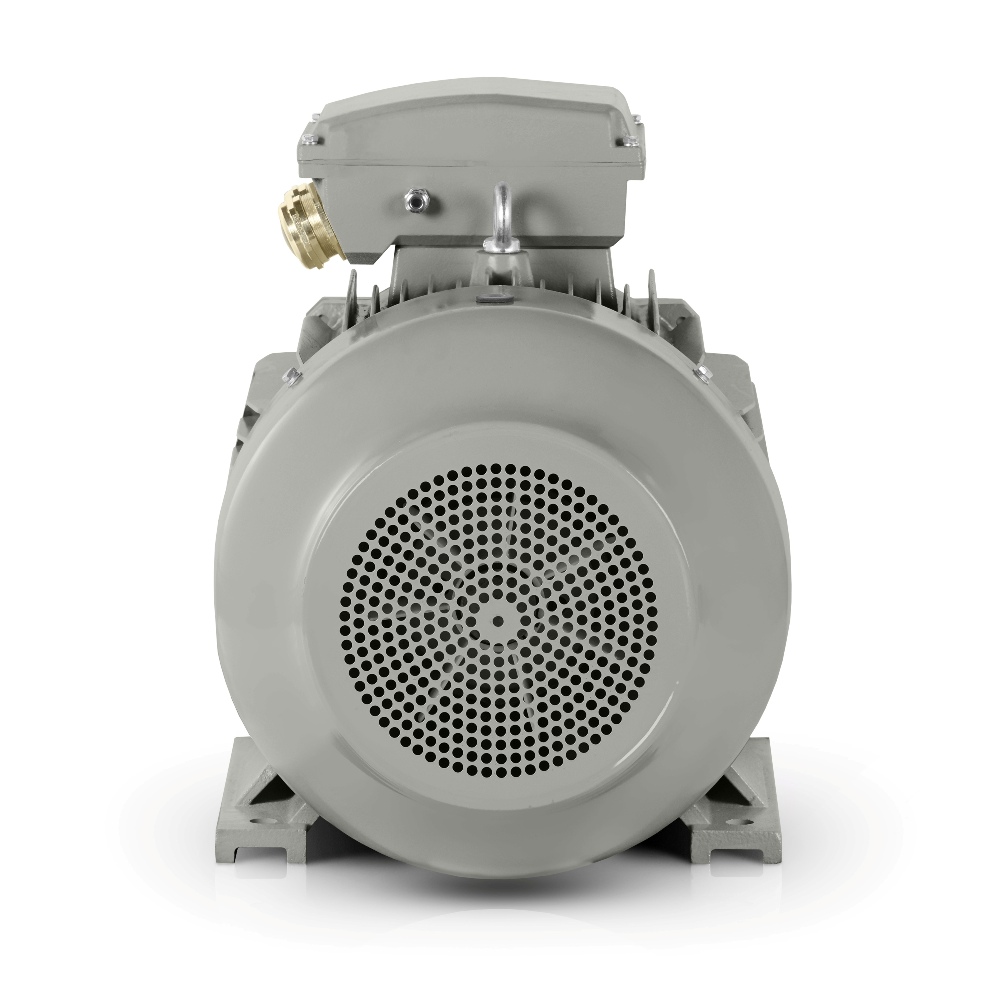

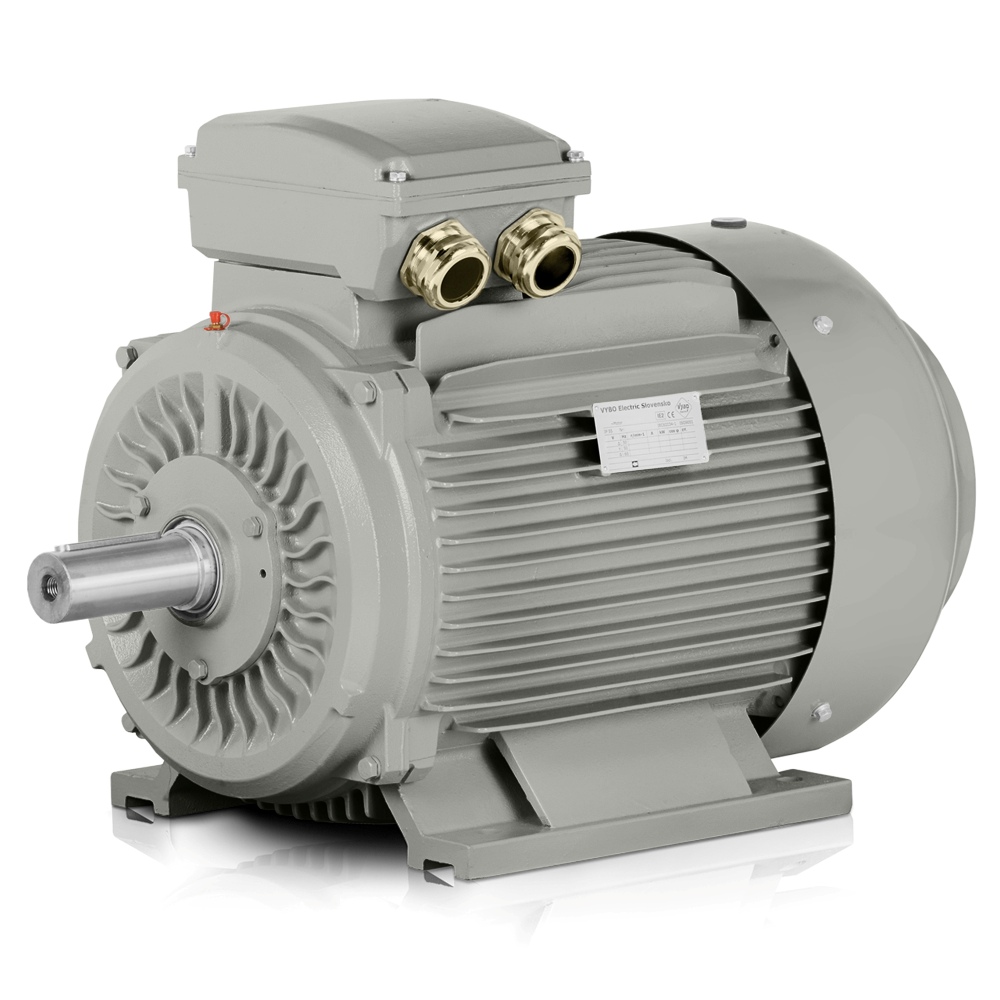

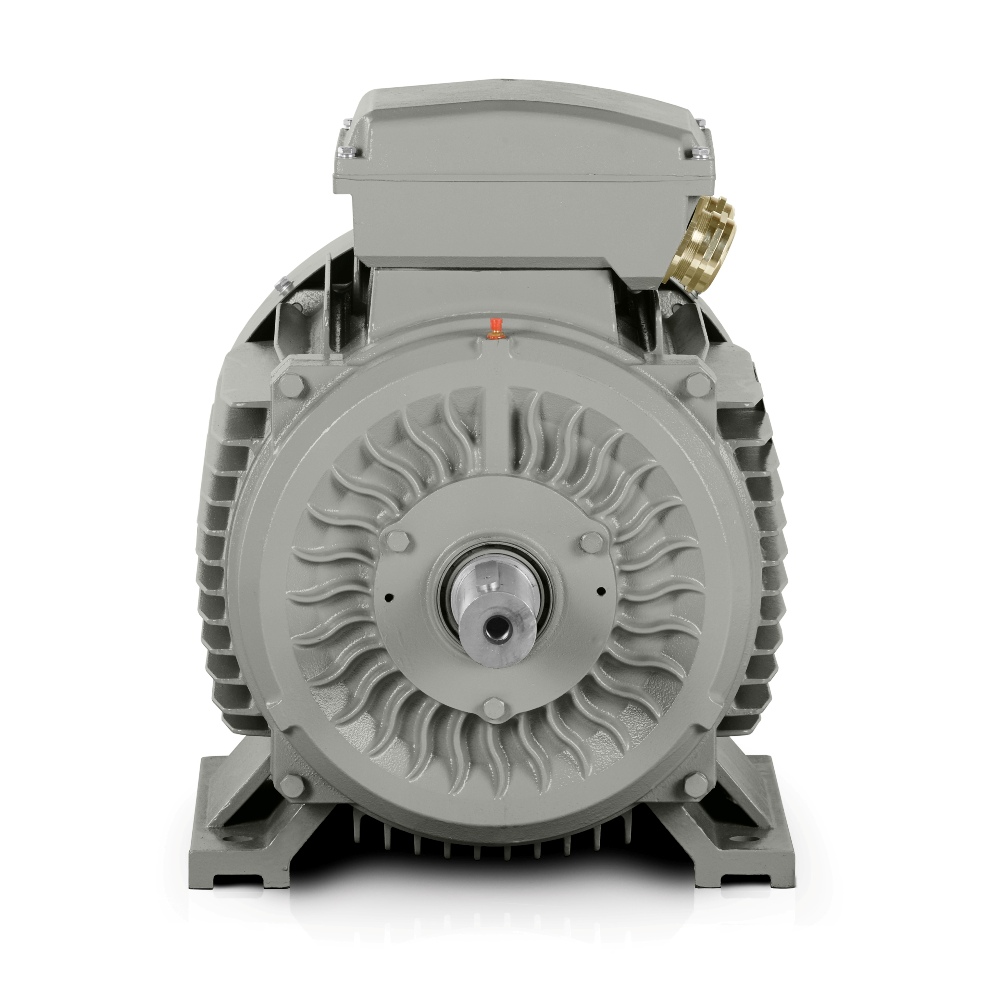

Robust gjutjärnsram för verkstads- och produktionsbruk
Den robusta gjutjärnsramen är konstruerad för drift där mekanisk hållbarhet och monteringsstabilitet är avgörande. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar motståndskraften vid montering på maskinram och under långvarig drift med vibrationer. En ljudnivå på 86 dB(A) ligger inom ett område som kan beaktas vid arbetsplatsens utformning utan onödiga kompromisser med robustheten.
Lagerarrangemang för längre serviceintervall
DE-lager 6313-C3 och NDE-lager 6313-C3 stödjer stabil drift under belastningar lämpliga för lätt och medeltung industri. Rotorns tröghetsmoment på 0.334 kg/m² hjälper vid dimensionering av startförloppet och val av anslutning till en växellåda eller annan driven komponent. Kabelförskruvningar 2-M50X1.5 förenklar anslutning i elskåp och OEM-enheter.
Effektivitetsklass IE3 minskar förluster i daglig drift
Effektivitetsklass IE3 betyder Mycket hög verkningsgrad och innebär lägre energiförbrukning under långa dagliga driftperioder. En verkningsgrad på 94% och en effektfaktor på 0.9 stödjer energieffektiv drift även i applikationer där motorn går i stabilt tillstånd. Detta är värdefullt när en asynkron elmotor integreras i linjer med upprepade starter och stabila belastningar.
Denna serie asynkrona elmotorer används i bandtransportörer för förpackningslinjer, skruvkompressorer, processvattenpumpar, fläktar i utsugningssystem, blandare inom livsmedelsproduktion, metallslipmaskiner, sågenheter, blandningsenheter för kemisk dosering, granuleringslinjer, mindre extrudrar och lindningsdrivningar inom textilproduktion. Dessa applikationer betonar repeterbar vridmomentsöverföring, termisk reserv och serviceåtkomlighet.
Förpackningsmått och hantering under installation
En förpackningsvikt på 342 kg och förpackningsmått på 1012*542*596 mm är viktiga för varumottagning, lagring och installation. I praktiken förenklar de planeringen av lyftutrustning i verkstaden och logistiken till produktionsenheter. Mer än 15 års erfarenhet av industriella drivsystem återspeglas i hur denna asynkrona elmotor bedöms både vid val av ersättningsmotor och vid konstruktion av en ny OEM-maskin.
2-polig elmotor för OEM-maskiner och tekniska enheter
Inom lätt och medeltung industri används en 2-polig elmotor där kompakta mått, högre varvtal och krav på långvarig drift möts. 3LC PRO-modellen i version 3LC-225M-2 passar enheter där befintlig montering, axelkoppling och elektrisk anslutning måste matchas exakt utan att ändra produktionslogiken. Detta arbetssätt sparar tid både vid integration av nya linjer och vid byte av en äldre drivenhet.
Vid systemkonstruktionen är det bra att beakta att motorn arbetar som en IE3-elmotor med fokus på effektivitet och driftstabilitet. Om du förbereder ett byte av drivenhet, beställ 3LC-225M-2 i god tid så att den finns tillgänglig utan förseningar under installation och produktionsstart.
